2013 MAZDA MODEL CX-5 ECO mode

Lo felicitamos por la elección de este Mazda. En Mazda diseñamos y fabricamos los
vehículos para satisfacer completamente a nuestros clientes.
Para que pueda disfrutar al máximo de su nuevo Mazda sin problemas, le sugerimos leer
este manual con atención y seguir cuidadosamente las recomendaciones descritas.
El servicio regular de su vehículo por un técnico especializado le ayudará a mantener la
respuesta de su vehículo y su valor de reventa. La red de técnicos autorizados Mazda en
todo el mundo le brindará la ayuda necesaria gracias a su experiente servicio profesional.
Su personal entrenado especialmente son los más indicados para servir su vehículo Mazda
correcta y exactamente. También cuentan con el apoyo de una amplia gama de
herramientas altamente especializadas y equipos especialmente desarrollados para el
servicio de vehículos Mazda. Cuando su vehículo necesite de mantenimiento o servicio, le
recomendamos un técnico autorizado Mazda.
Le aseguramos que todos en Mazda estamos interesados en el placentero funcionamiento
de su vehículo y en que usted esté completamente satisfecho con su Mazda.
Mazda Motor Corporation
HIROSHIMA, JAPAN
Notas importantes sobre este manual
Este manual se debe conservar en la guantera como conveniente fuente de referencia para el uso correcto de su
Mazda. Si fuera necesario revender su vehículo, debe incluir este manual para el uso del próximo propietario.
Todas las especificaciones y descripciones están actualizadas al momento de la impresión. Sin embargo, el
constante afán por mejorar los productos Mazda, nos permite reservarnos el derecho de hacer cambios en las
especificaciones en cualquier momento sin previo aviso u obligación.
Tenga en cuenta que este manual es para todos los modelos, equipos y opciones. Por lo tanto, podría
encontrarse con explicaciones sobre equipos no instalados en su vehículo.
©2014 Mazda Motor Corporation
Printed in Europe July 2014 (Print2)
Unas palabras para los propietarios de vehículos Mazda

Precauciones de los cinturones de seguridad
Los cinturones de seguridad reducen la posibilidad de sufrir heridas en caso de accidentes o
frenadas bruscas. Mazda recomienda que el conductor y todos los pasajeros usen los
cinturones de seguridad en todo momento.
Todos los asientos tienen cinturones de falda/hombro. Estos cinturones también tienen
retractores con trabas de inercia para que no entorpezcan cuando no se usan. Las trabas
permiten que los cinturones queden confortables, pero sin embargo se traban
automáticamente en caso de un accidente.
En algunos modelos (con el modo de bloqueo automático), los retractores de cinturones de
seguridad de los asientos exteriores traseros funcionan en dos modos, el modo de bloqueo
de emergencia y, para los sistemas de seguridad para niños, modo de bloqueo automático.
ADVERTENCIA
Use siempre su cinturón de seguridad y asegúrese que todos los pasajeros están bien
protegidos:
Es extremadamente peligroso no usar un cinturón de seguridad. En caso de
accidente, los pasajeros que no usan cinturones de seguridad pueden golpear a
alguien o golpearse con el interior del vehículo o incluso salir proyectados del
vehículo. Pueden sufrir heridas graves o incluso la muerte. En el mismo accidente, los
pasajeros que usan cinturones de seguridad estarán más seguros.
No use los cinturones de seguridad si están doblados:
Los cinturones de seguridad doblados son peligrosos. En caso de accidente, todo el
ancho del cinturón no podrá absorber el impacto. Esto hará más fuerza sobre los
huesos debajo del cinturón, causándole heridas graves o la muerte. Por lo tanto, si su
cinturón de seguridad está torcido, deberá enderezar el cinturón de seguridad para
eliminar las torceduras y permitir usar todo el ancho del cinturón.
Nunca use un cinturón de seguridad para más de una persona a la vez:
Usar un cinturón de seguridad para más de un pasajero a la vez es peligroso. Un
cinturón de seguridad usado de esa manera no podrá dispersar el impacto
adecuadamente y los dos pasajeros se podrían golpear entre sí y sufrir heridas graves
o incluso morir. Nunca use un cinturón para más de una persona a la vez y siempre
use el vehículo con cada ocupante debidamente protegido.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-17

Sistemas de pretensores de
cinturones de seguridad
delanteros y de limitación
de carga
Para máxima protección, los cinturones de
seguridad del conductor y el acompañante
están equipados con sistemas pretensores
y de limitación de carga. Para que estos
sistemas funcionen correctamente debe
usar el cinturón de seguridad
correctamente.
Pretensores:
En el caso de un choque de frente o casi
frontal moderado o importante, las bolsas
de aire delanteras y los sistemas de
pretensores se activarán simultáneamente.
Por detalles sobre la activación, consulte
la sección Criterio para el inflado de las
bolsas de aire SRS (página 2-60).
Los pretensores eliminarán la flojedad de
los cinturones de seguridad delanteros a la
vez que se inflan las bolsas de aire.
Siempre que las bolsas de aire y los
pretensores de cinturones de seguridad se
activen deben de ser cambiados.
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Luces de advertencia/
indicadores en la página 4-41.
Consulte la sección Advertencia sonora
del sistema de pretensores de cinturones
de seguridad delanteros/bolsa de aire en la
página 7-49.(Con interruptor de desactivación de la
bolsa de aire del acompañante)
Además, el sistema de pretensores para el
acompañante, como la bolsa de aire
delantera y lateral del acompañante, fue
diseñado para activarse sólo cuando el
interruptor de desactivación de la bolsa de
aire del acompañante se gira a la posición
ON.
Por detalles, consulte la sección del
interruptor de desactivación de la bolsa de
aire del acompañante (página 2-52).
Limitador de carga:
El sistema de limitación de carga liberará
la trama del cinturón de manera
controlada para reducir la fuerza del
cinturón que actúa sobre el pecho del
ocupante. Mientras la carga más severa en
un cinturón de seguridad ocurre en
choques de frente, el limitador de carga
tiene una función mecánica automática y
se puede activar en cualquier modo de
accidente con el suficiente movimiento
del ocupante.
Incluso si no se han disparado los
pretensores, la función limitadora de carga
debe ser verificada por un técnico experto,
le recomendamos un técnico autorizado
Mazda.
2-24
Equipo de seguridad esencial
Sistema de cinturones de seguridad

Precauciones para la seguridad de los niños
Mazda en los asientos traseros Mazda recomienda seriamente el uso de sistemas de
seguridad para niños desde tan temprana edad como sea posible.
Mazda recomienda el uso de un sistema de seguridad para niños genuino de Mazda o uno
aprobado por la reglamentación UNECE
*144. Si desea comprar un sistema de seguridad
para niños de Mazda, consulte a un concesionario autorizado Mazda.
Verifique las leyes locales y estaduales o provinciales por los requisitos específicos
respecto a la seguridad de los niños que viajan en su vehículo.
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United
Nations Economic Commission for Europe).
Cualquiera sea el sistema de seguridad para niños que vaya a elegir, hágalo por uno
apropiado para la edad y el tamaño del niño, obedezca las leyes y siga las instrucciones que
vienen con el sistema de seguridad para niños.
Un niño que es demasiado grande para usar sistemas de seguridad para niños debe ir
sentado en el asiento trasero y usar cinturones de seguridad.
El sistema de seguridad para niños debe ser instalado en el asiento trasero.
Las estadísticas confirman que el asiento trasero es el mejor lugar para todos los niños de
menos de 12 años de edad y aún más en caso de que haya un sistema de seguridad
suplementario (bolsas de aire).
NUNCAse debe usar un sistema de seguridad para niños de los que miran hacia atrás en el
asiento del acompañante con el sistema de bolsas de aire activado. El asiento del
acompañante es el menos recomendando de los asientos para instalar los otros tipos de
sistemas de seguridad para niños.
Para algunos modelos, existe un interruptor de desactivación que desactivará el inflado de
la bolsa de aire del acompañante. No desconecte la bolsa de aire del acompañante sin leer
la sección“Interruptor de desactivación de la bolsa de aire del acompañante”(página 2-52).
2-28
Equipo de seguridad esencial
Seguridad de los niños

Sistema de seguridad sin
llave avanzada
í
ADVERTENCIA
Las ondas de radio de la llave pueden
afectar el funcionamiento de
dispositivos médicos como
marcapasos:
Antes de usar la llave próxima a
personas con dispositivo médico,
consulte al fabricante del dispositivo
médico o su médico por si las ondas de
radio de la llave pueden afectar dicho
dispositivo.
La función de entrada sin llave avanzada
le permite cerrar/abrir los seguros de las
puertas y la compuerta trasera, o abrir la
compuerta trasera mientras lleva la llave
sin usar la llave.
Malfuncionamientos u advertencias del
sistema se indican mediante las siguientes
advertencias sonoras.
lAdvertencia sonora de interruptor de
petición inoperante
Consulte la sección Advertencia sonora
de interruptor de petición inoperante
(Con función de entrada sin llave
avanzada) en la página 7-50.
lAdvertencia sonora de llave dejada en
el compartimiento para equipajes
Consulte la sección Advertencia sonora
de llave dejada en el compartimiento
para equipajes (Con función de entrada
sin llave avanzada) en la página 7-51.
lAdvertencia sonora de llave dejada en
el vehículo
Consulte la sección Advertencia sonora
de llave dejada en el vehículo (Con
función de entrada sin llave avanzada)
en la página 7-51.
NOTA
Las funciones de entrada sin llaves
avanzadas se pueden desactivar para
prevenir algún efecto adverso en un
usuario que use un marcapasos u otro
dispositivo médico. Si el sistema está
desactivado, no podrá arrancar el motor
llevando la llave. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda para más detalles. Si
el sistema de entrada sin llave avanzada
ha sido desactivado, podrá arrancar el
motor mediante el siguiente
procedimiento indicado cuando se ha
descargado la pila de la llave.
Consulte la sección Función de
arranque del motor cuando la pila de la
llave está descargada en la página 4-9.
3-10
Antes de conducir
íAlgunos modelos.
Sistema de seguridad sin llave avanzada

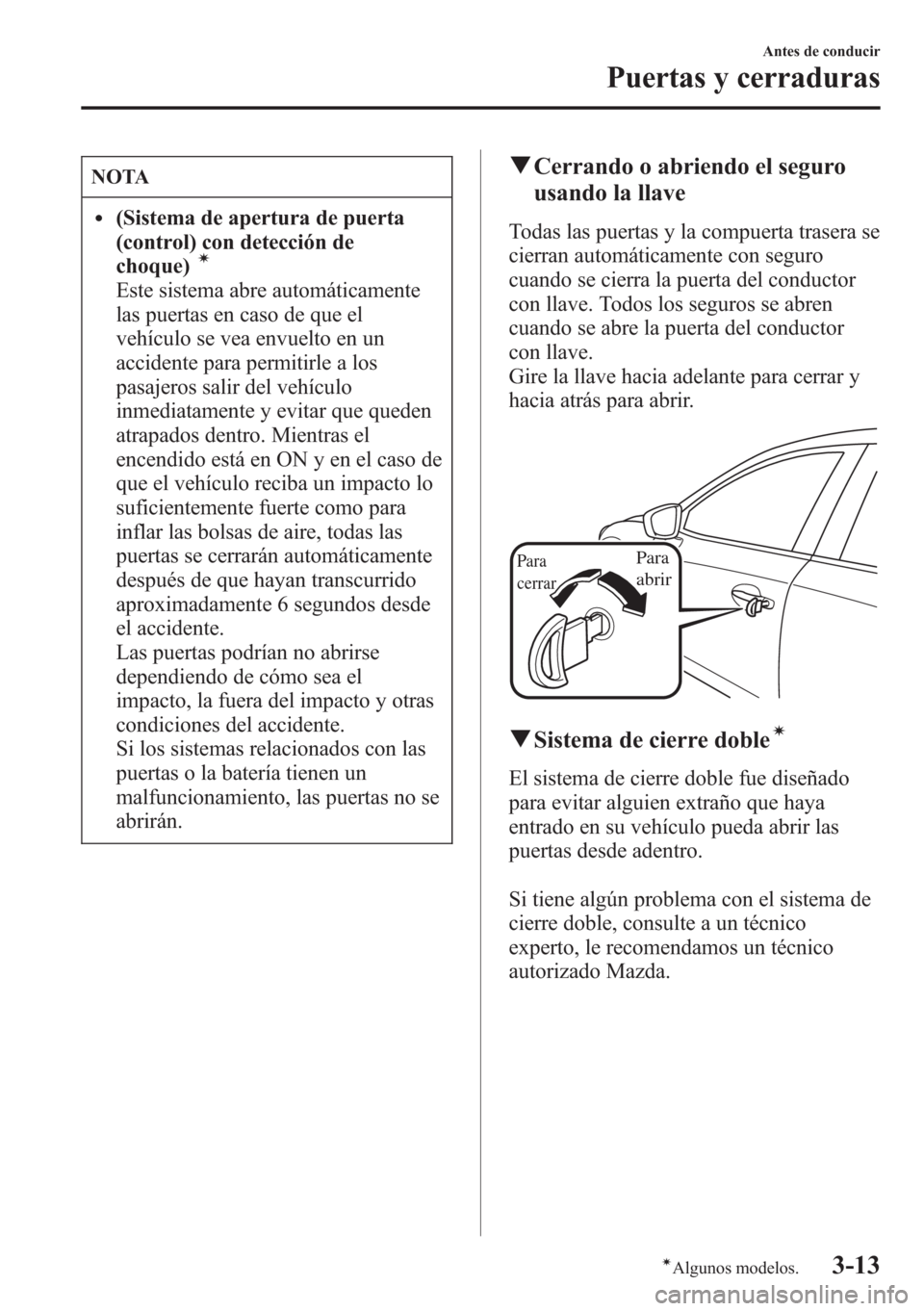

NOTA
l(Sistema de apertura de puerta
(control) con detección de
choque)
í
Este sistema abre automáticamente
las puertas en caso de que el
vehículo se vea envuelto en un
accidente para permitirle a los
pasajeros salir del vehículo
inmediatamente y evitar que queden
atrapados dentro. Mientras el
encendido está en ON y en el caso de
que el vehículo reciba un impacto lo
suficientemente fuerte como para
inflar las bolsas de aire, todas las
puertas se cerrarán automáticamente
después de que hayan transcurrido
aproximadamente 6 segundos desde
el accidente.
Las puertas podrían no abrirse
dependiendo de cómo sea el
impacto, la fuera del impacto y otras
condiciones del accidente.
Si los sistemas relacionados con las
puertas o la batería tienen un
malfuncionamiento, las puertas no se
abrirán.
qCerrando o abriendo el seguro
usando la llave
Todas las puertas y la compuerta trasera se
cierran automáticamente con seguro
cuando se cierra la puerta del conductor
con llave. Todos los seguros se abren
cuando se abre la puerta del conductor
con llave.
Gire la llave hacia adelante para cerrar y
hacia atrás para abrir.
Para
cerrarPara
abrir
qSistema de cierre dobleí
El sistema de cierre doble fue diseñado
para evitar alguien extraño que haya
entrado en su vehículo pueda abrir las
puertas desde adentro.
Si tiene algún problema con el sistema de
cierre doble, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Antes de conducir
Puertas y cerraduras
3-13íAlgunos modelos.

qPara desconectar la alarma
Una alarma que se haya disparado se
puede desactivar por cualquier de los
siguientes métodos:
lOprima el botón para abrir en el
transmisor.
lSe arranca el motor con el arranque a
botón.
l(Con función de entrada sin llave
avanzada)
lOprima un interruptor de petición en
las puertas.
lOprima el abridor eléctrico de la
compuerta trasera mientras se lleva
la llave.
Las luces de advertencia de peligro
destellarán dos veces.
qEtiquetas del sistema antirrobo
Una etiqueta indicando que su vehículo
está equipado con un sistema antirrobo se
encuentran en la guantera.
Mazda le recomienda que las pegue en la
esquina inferior trasera de una de las
ventanillas de las puertas delanteras.
Sistema antirrobo (Excepto
modelos europeos)
í
Si el sistema antirrobos detecta una
entrada inapropiada en el vehículo, que
puede resultar en el robo del vehículo o
sus contenidos, la alarma alerta haciendo
sonar la sirena y destellar las luces de
aviso de peligro.
El sistema no funcionará a menos que
haya sido armado correctamente. Por lo
tanto cuando deje su vehículo, siga el
procedimiento de armado correcto.
qFuncionamiento
Condiciones para el disparo del sistema
La bocina suena intermitentemente y las
luces de aviso de peligro destellan durante
aproximadamente 30 segundos cuando el
sistema se dispara cualquiera de los
siguientes:
lAbriendo una puerta con la llaveíoun
seguro interior.
lAl abrir a la fuerza una puerta, el capó
o la compuerta trasera.
lAbriendo el capó usando el liberador
del capó.
lCambiando el encendido a ON sin usar
el arranque a botón.
Si el sistema se dispara nuevamente, las
luces y la bocina se activarán hasta que se
abra la puerta del conductor o la
compuerta trasera usando la llave
auxiliar
ío el transmisor.
(Con llave avanzada)
Las luces y la bocina también se puede
desactivar oprimiendo el interruptor de
petición en una puerta.
3-52
Antes de conducir
íAlgunos modelos.
Sistema de seguridad

lOprima el botón para abrir en el
transmisor.
lCambie el encendido a ON.
l(Con función de entrada sin llave
avanzada)
Oprima un interruptor de petición en
las puertas.
Las luces de advertencia de peligro
destellarán dos veces.
NOTA
Cuando las puertas son abiertas
oprimiendo el botón para abrir en el
transmisor o usando la llave auxiliar
í
mientras el sistema antirrobos está
desarmado, las luces de advertencia de
peligro destellarán dos veces para
indicar que el sistema está desarmado.
qPara desconectar la alarma
Una alarma que se haya disparado se
puede desactivar por cualquier de los
siguientes métodos:
lAbriendo la puerta del conductor con la
llave auxiliar.í
lOprima el botón para abrir en el
transmisor.
lSe arranca el motor con el arranque a
botón.
(Con función de entrada sin llave
avanzada)
lOprima un interruptor de petición en
las puertas.
lOprima el abridor eléctrico de la
compuerta trasera mientras se lleva la
llave.Las luces de advertencia de peligro
destellarán dos veces.
qEtiquetas del sistema antirrobo
Una etiqueta indicando que su vehículo
está equipado con un sistema antirrobo se
encuentran en la guantera.
Mazda le recomienda que las pegue en la
esquina inferior trasera de una de las
ventanillas de las puertas delanteras.
3-54
Antes de conducir
íAlgunos modelos.
Sistema de seguridad
