2013 MAZDA MODEL CX-5 ECO mode

qIndicador de incandescencia
(SKYACTIV-D 2.2)í
Esta luz se enciende cuando el encendido
está en ON.
Se apaga cuando las bujías de
incandescencia están calientes. Si se deja
el encendido en ON durante un largo
período de tiempo sin que el motor
funcione después que las bujías de
incandescencia se hayan calentado, las
bujías de incandescencia se podrían
volver a calentar lo que hará que se
encienda el indicador de incandescencia.
qIndicador/indicación de filtro de
partículas Diesel (SKYACTIV-D 2.2)
Tipo A
Cuando se indica“Acumulación de
partículas PM en DPF demasiado
altas”
La materia particulada (PM) no puede ser
eliminada automáticamente y la cantidad
de PM recolectada llega a una cantidad
específica.
Conduzca el vehículo a una velocidad de
vehículo de 40 km/h o más durante
aproximadamente 10 a 15 minutos para
eliminar el PM.Cuando se indica“Inspección del DPF
necesaria”
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
PRECAUCION
Si se continúa conduciendo el vehículo
con la indicación“Acumulación de
partículas PM en DPF demasiado
altas”, la materia particulada (PM)
aumenta y la indicación puede cambiar
a“Inspección del DPF necesaria”.Sila
indicación cambia a“Inspección del
DPF necesaria”, haga inspeccionar
inmediatamente el ehículo por un
técnico experto, le recomendamos un
técnico autorizado Mazda. Si el
vehículo no es inspeccionado y
continúa conduciéndolo, el motor
podría sufrir un malfuncionamiento.
NOTA
Cuando se indica en la exhibición
“Inspección del DPF necesaria”,la
salida del motor se restringe para
proteger el filtro de partículas diesel.
Tipo B
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.
4-70
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

qIndicación de advertencia del
sedimentador (SKYACTIV-D 2.2)
(Grupo de instrumentos tipo A)
El filtro de combustible actúa como un
sedimentador separando el agua del
combustible. Si se acumula agua en este
filtro, se encenderá la indicación de
advertencia.
Cuando esto ocurre, consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qIndicación de advertencia de
temperatura de ambiente bajaí
Se enciende cuando la temperatura
ambiente está baja.
Conduzca muy cuidadosamente debido a
que el camino puede estar congelado.
qIndicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON. Si el TCS o DSC
está funcionando, el indicador destellará.
Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podría tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
lAdemás de que destelle el indicador,
se sentirá un tirón suave proveniente
del motor. Esto indica que el TCS/
DSC funciona correctamente.
lEn superficies resbalosas, como
nieve fresca, será imposible alcanzar
altas rpm con el TCS activado.
4-72
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

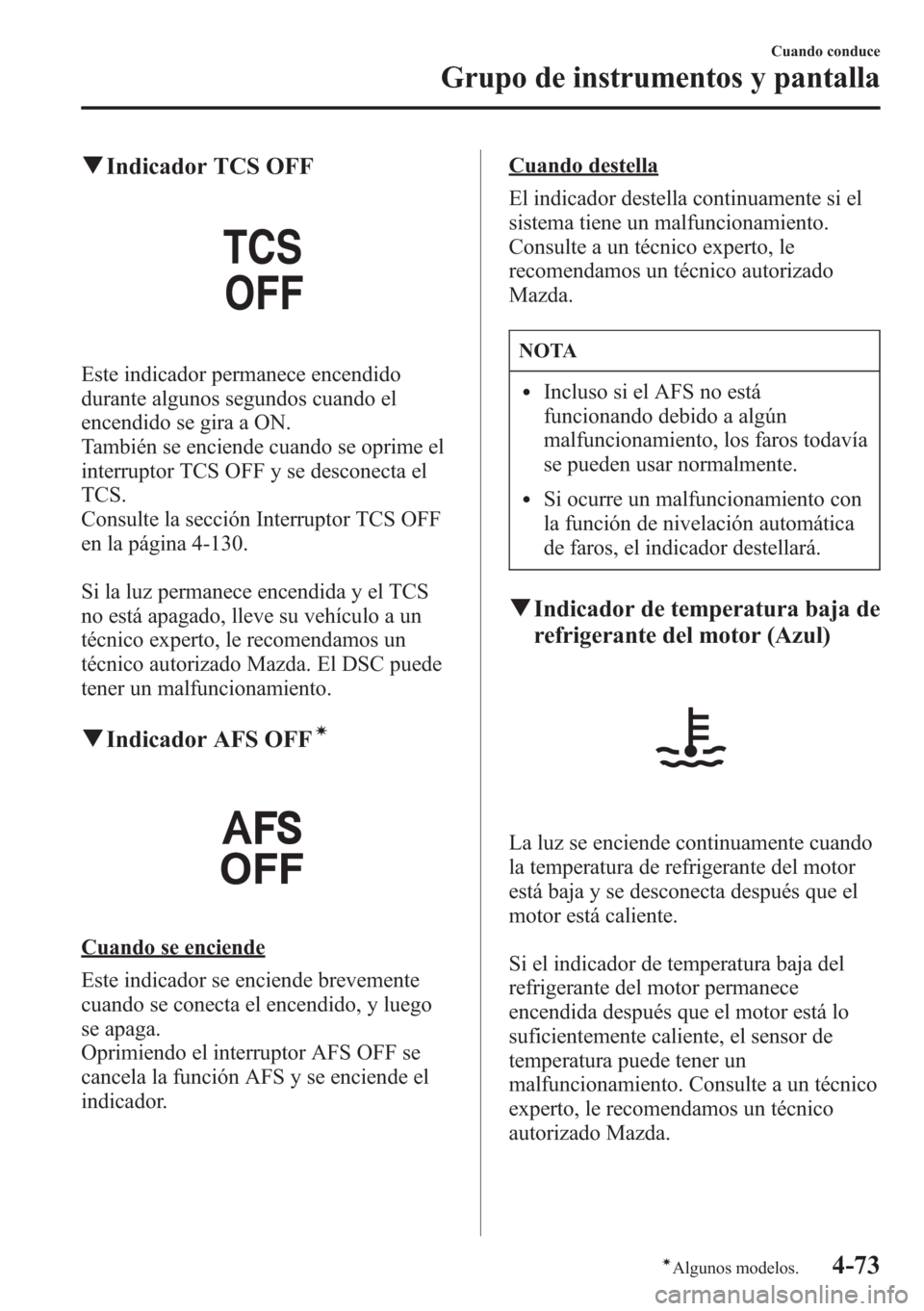

qIndicador TCS OFF
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
También se enciende cuando se oprime el
interruptor TCS OFF y se desconecta el
TCS.
Consulte la sección Interruptor TCS OFF
en la página 4-130.
Si la luz permanece encendida y el TCS
no está apagado, lleve su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda. El DSC puede
tener un malfuncionamiento.
qIndicador AFS OFFí
Cuando se enciende
Este indicador se enciende brevemente
cuando se conecta el encendido, y luego
se apaga.
Oprimiendo el interruptor AFS OFF se
cancela la función AFS y se enciende el
indicador.
Cuando destella
El indicador destella continuamente si el
sistema tiene un malfuncionamiento.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
lIncluso si el AFS no está
funcionando debido a algún
malfuncionamiento, los faros todavía
se pueden usar normalmente.
lSi ocurre un malfuncionamiento con
la función de nivelación automática
de faros, el indicador destellará.
qIndicador de temperatura baja de
refrigerante del motor (Azul)
La luz se enciende continuamente cuando
la temperatura de refrigerante del motor
está baja y se desconecta después que el
motor está caliente.
Si el indicador de temperatura baja del
refrigerante del motor permanece
encendida después que el motor está lo
suficientemente caliente, el sensor de
temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Cuando conduce
Grupo de instrumentos y pantalla
4-73íAlgunos modelos.

qIndicador de patrón de cambioí
Esto indica la posición de cambio
seleccionada.
Indicador de posición de marcha
En el modo de cambio manual, el
indicador de posición de cambio“M”se
enciende y el número para el cambio
seleccionado se exhibe.
qIndicador de luces de carretera
Esta luz indica:
lLas luces de carretera están encendidas.
lLa palanca de señales de viraje está en
la posición de adelantamiento.
qIndicadores de advertencia de
peligro/señales de viraje
Al usar las señales de viraje, el indicador
de señal de viraje izquierda o derecha
destellan para indicar cual señal de giro
está funcionando (página 4-105).
Al usar la luz del destellador de aviso de
peligro, ambos indicadores de señales de
viraje destellan (página 4-113).
Si un indicador permanece encendido (no
destella) o si destella anormalmente, la
bombilla de señal de viraje podría estar
quemada. Consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
qIndicador de seguridad
La luz de este indicador comienza a
destellar cada dos segundos cuando se
cambia el encendido de ON a OFF y se
arma el sistema inmovilizador.
4-74
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

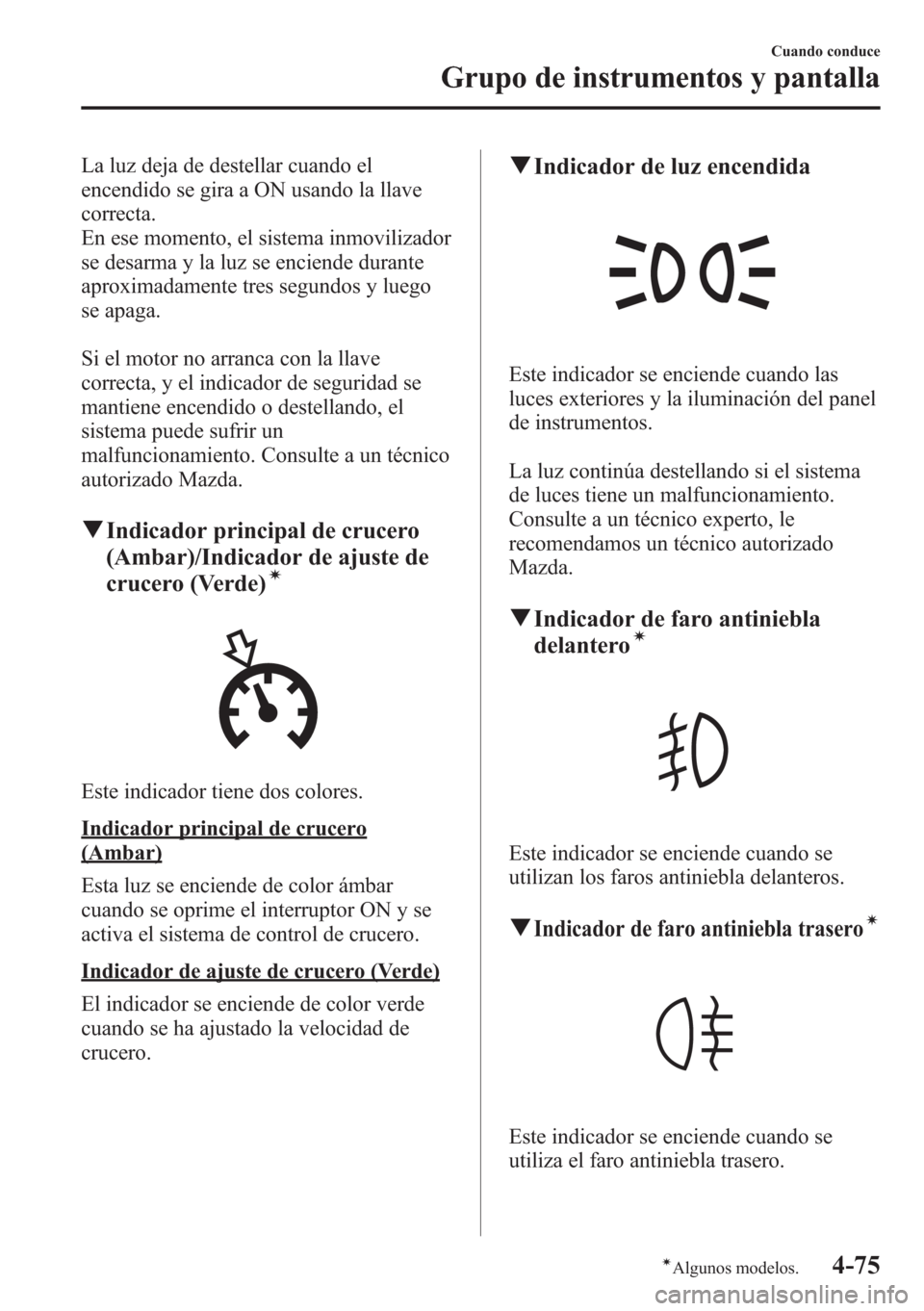

La luz deja de destellar cuando el
encendido se gira a ON usando la llave
correcta.
En ese momento, el sistema inmovilizador
se desarma y la luz se enciende durante
aproximadamente tres segundos y luego
se apaga.
Si el motor no arranca con la llave
correcta, y el indicador de seguridad se
mantiene encendido o destellando, el
sistema puede sufrir un
malfuncionamiento. Consulte a un técnico
autorizado Mazda.
qIndicador principal de crucero
(Ambar)/Indicador de ajuste de
crucero (Verde)
í
Este indicador tiene dos colores.
Indicador principal de crucero
(Ambar)
Esta luz se enciende de color ámbar
cuando se oprime el interruptor ON y se
activa el sistema de control de crucero.
Indicador de ajuste de crucero (Verde)
El indicador se enciende de color verde
cuando se ha ajustado la velocidad de
crucero.
qIndicador de luz encendida
Este indicador se enciende cuando las
luces exteriores y la iluminación del panel
de instrumentos.
La luz continúa destellando si el sistema
de luces tiene un malfuncionamiento.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
qIndicador de faro antiniebla
delanteroí
Este indicador se enciende cuando se
utilizan los faros antiniebla delanteros.
qIndicador de faro antiniebla traseroí
Este indicador se enciende cuando se
utiliza el faro antiniebla trasero.
Cuando conduce
Grupo de instrumentos y pantalla
4-75íAlgunos modelos.

qIndicador de cambioí
El indicador de cambio le ayuda a obtener
una economía de combustible óptima y
suavidad en la conducción. Muestra la
posición de cambio seleccionada en el
grupo de instrumentos así como notifica al
conductor para que cambie a la posición
de cambio más adecuada correspondiente
a la condición de conducción actual.
Indicación Acción
NumeralSe exhibe la posición de cambio
seleccionada.
y numeralSe recomienda subir un cambio a
la posición de cambio indicada.
y numeralSe recomienda bajar un cambio a
la posición de cambio indicada.
PRECAUCION
No confíe solamente en las
recomendaciones de los indicadores de
hacer un cambio hacia arriba/hacia
abajo. La situación de conducción
actual puede requerir diferentes
operaciones de cambio desde la
indicación actual. Para evitar el riesgo
de accidentes, las condiciones del
camino y tránsito deben de ser juzgadas
correctamente por el conductor antes de
hacer el cambio.
NOTA
El indicador de cambio se apaga cuando
se realizan las siguientes operaciones.
lEl vehículo está parado.
lEl vehículo está en neutral.
lEl vehículo se conduce marcha atrás.
lNo se pisa completamente el
embrague al acelerar desde una
parada.
lSe pisa el pedal del embrague
durante más de 2 segundos o más al
conducir.
4-78
Cuando conduce
íAlgunos modelos.
Transmisión

Indicador de cambioí
El indicador de cambio le ayuda a obtener
una economía de combustible óptima y
suavidad en la conducción. Muestra la
posición de cambio seleccionada en el
grupo de instrumentos así como notifica al
conductor para que cambie a la posición
de cambio más adecuada correspondiente
a la condición de conducción actual.
Indicación Acción
NumeralSe exhibe la posición de
cambio actual.
y numeralSe recomienda subir un
cambio desde la posición de
cambio actual.
y numeralSe recomienda bajar un
cambio desde la posición de
cambio actual.
PRECAUCION
No confíe solamente en las
recomendaciones de los indicadores de
hacer un cambio hacia arriba/hacia
abajo. La situación de conducción
actual puede requerir diferentes
operaciones de cambio desde la
indicación actual. Para evitar el riesgo
de accidentes, las condiciones del
camino y tránsito deben de ser juzgadas
correctamente por el conductor antes de
hacer el cambio.
NOTA
El indicador de cambio se apaga cuando
se realizan las siguientes operaciones.
lEl vehículo está parado.
lSe cancela el modo de cambio
manual.
Cambiando
Cambiando hacia arriba manualmente
(M1→M2→M3→M4→M5→M6)
Para hacer el cambio hacia arriba, mueva
la palanca selectora hacia atrás (
)una
vez.
Tipo A
Tipo B
Cuando conduce
Transmisión
4-85íAlgunos modelos.

Control de luces
qFaros
lGire el interruptor de faros para encender o apagar los faros, otras luces exteriores y
iluminación del panel de instrumentos.
lPara vehículos con grupo de instrumentos tipo A, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-41.
NOTA
Para evitar que se descargue la batería, no se deben dejar las luces encendidas durante
mucho tiempo con el motor apagado a menos que sea por razones de seguridad.
Sin control de luz automático
Posición del interruptor
Posición de encendido ON OFF ON OFF ON OFF
Faros――――××
Luces de marcha diurna
í×―――――
Luces de cola
Luces de posición
Luces de placa de matrícula――××××
Iluminación del panel de instrumentos――××××
×: Activado
―: Desactivado
Cuando conduce
Interruptores y controles
4-91íAlgunos modelos.
