2013 MAZDA MODEL CX-5 sensor

ADVERTENCIA
No coloque objetos sobre o cerca del área donde se infla una bolsa de aire de cortina:
Es peligroso colocar objetos en áreas donde se activa la bolsa de aire de cortina como
en el vidrio del parabrisas, vidrios de puertas laterales, pilares de ventanilla delantera
y trasera y a lo largo del borde del techo y agarraderas del techo. En caso de un
accidente el objeto podría interferir con la bolsa de aire de cortina, que se infla desde
los pilares de ventanillas delanteras y traseras y a lo largo del borde del techo,
impidiendo la protección adicional del sistema de bolsa de aire de cortina o
redirigiendo la bolsa de aire de una manera que es peligrosa. Además, la bolsa de aire
se podría cortar saliendo los gases.
No coloque perchas o cualquier otro objeto en las agarraderas. Al colgar ropa,
cuélguela directamente en el gancho para ropa. Mantenga siempre los módulos de la
bolsa de aire de cortina libres para que se puedan inflar en caso de un choque lateral.
No toque los componentes del sistema de seguridad suplementario después que las
bolsas de aire se hayan inflado:
Tocar los componentes del sistema de seguridad suplementario después que las bolsas
de aire se hayan inflado es peligroso. Inmediatamente después de inflarse, están
calientes. Se podría quemar.
Nunca instale ningún tipo de equipos en la parte delantera de su vehículo:
La instalación de equipos en la parte delantera, como barras de protección delanteras
(de cualquier tipo), palas para nieve, o cabrestantes es peligroso. El sistema de
sensores de choque del sistema de las bolsas de aire podría verse afectado. Esto podría
hacer que las bolsas de aire se inflarán inesperadamente, o podría impedir que las
bolsas de aire se inflarán en caso de un accidente. Los ocupantes delanteros podrían
resultar heridos de gravedad.
No modifique la suspensión:
Ajustar la suspensión del vehículo es peligroso. Si se cambia la altura del vehículo o
la suspensión, el vehículo podría no detectar precisamente un choque resultando en el
inflado incorrecto o inesperado de una bolsa de aire y la posibilidad de sufrir heridas
graves.
Equipo de seguridad esencial
Bolsas de aire SRS
2-49

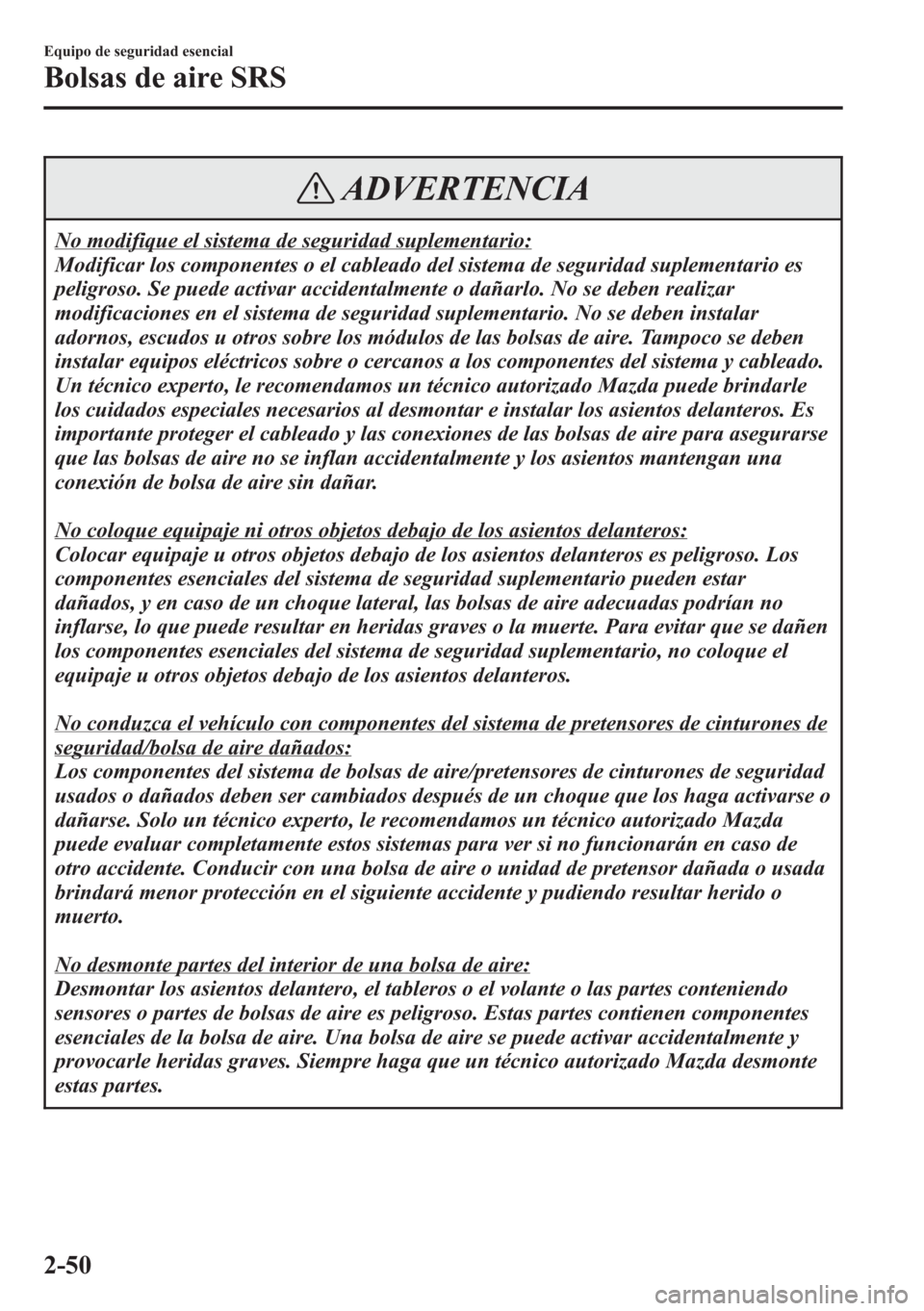

ADVERTENCIA
No modifique el sistema de seguridad suplementario:
Modificar los componentes o el cableado del sistema de seguridad suplementario es
peligroso. Se puede activar accidentalmente o dañarlo. No se deben realizar
modificaciones en el sistema de seguridad suplementario. No se deben instalar
adornos, escudos u otros sobre los módulos de las bolsas de aire. Tampoco se deben
instalar equipos eléctricos sobre o cercanos a los componentes del sistema y cableado.
Un técnico experto, le recomendamos un técnico autorizado Mazda puede brindarle
los cuidados especiales necesarios al desmontar e instalar los asientos delanteros. Es
importante proteger el cableado y las conexiones de las bolsas de aire para asegurarse
que las bolsas de aire no se inflan accidentalmente y los asientos mantengan una
conexión de bolsa de aire sin dañar.
No coloque equipaje ni otros objetos debajo de los asientos delanteros:
Colocar equipaje u otros objetos debajo de los asientos delanteros es peligroso. Los
componentes esenciales del sistema de seguridad suplementario pueden estar
dañados, y en caso de un choque lateral, las bolsas de aire adecuadas podrían no
inflarse, lo que puede resultar en heridas graves o la muerte. Para evitar que se dañen
los componentes esenciales del sistema de seguridad suplementario, no coloque el
equipaje u otros objetos debajo de los asientos delanteros.
No conduzca el vehículo con componentes del sistema de pretensores de cinturones de
seguridad/bolsa de aire dañados:
Los componentes del sistema de bolsas de aire/pretensores de cinturones de seguridad
usados o dañados deben ser cambiados después de un choque que los haga activarse o
dañarse. Solo un técnico experto, le recomendamos un técnico autorizado Mazda
puede evaluar completamente estos sistemas para ver si no funcionarán en caso de
otro accidente. Conducir con una bolsa de aire o unidad de pretensor dañada o usada
brindará menor protección en el siguiente accidente y pudiendo resultar herido o
muerto.
No desmonte partes del interior de una bolsa de aire:
Desmontar los asientos delantero, el tableros o el volante o las partes conteniendo
sensores o partes de bolsas de aire es peligroso. Estas partes contienen componentes
esenciales de la bolsa de aire. Una bolsa de aire se puede activar accidentalmente y
provocarle heridas graves. Siempre haga que un técnico autorizado Mazda desmonte
estas partes.
2-50
Equipo de seguridad esencial
Bolsas de aire SRS

Componentes del sistema de seguridad suplementarios
Infladores y bolsas de aire de conductor/acompañante
Sensores de choque, y módulo de diagnóstico (unidad del sistema de la bolsa de aire)
Sistema de pretensores de cinturones de seguridad delanteros (página 2-24)
Sensores de bolsas de aire delantera
Sensores de choque lateral
Advertencia del sistema de pretensores de cinturones de seguridad delanteros/bolsa de
aire (página 4-41)
Infladores y bolsas de aire laterales y de cortina
Indicador de desactivación de la bolsa de aire del acompañanteí(página 2-52)
Interruptor de desactivación de la bolsa de aire del acompañanteí(página 2-52)
2-56
Equipo de seguridad esencial
íAlgunos modelos.
Bolsas de aire SRS

Como funcionan las bolsas de aire SRS
Su Mazda está equipado con los siguientes tipos de bolsas de aire SRS. Las bolsas de aire
SRS fueron diseñadas para trabajar junto con los cinturones de seguridad para ayudar a
reducir las heridas en caso de accidente.
Las bolsas de aire SRS fueron diseñadas para proveer mayor protección a los pasajeros
además de las funciones de los cinturones de seguridad. Asegúrese de usar correctamente
los cinturones de seguridad.
qPretensores de cinturones de seguridad delanteros
Los pretensores de cinturones de seguridad delantero fueron diseñados para activarse en
caso de choques moderados o severos frontales, casi frontales. Además, durante un choque
lateral, el pretensor funciona del lado en que ocurre el choque. Los pretensionadores
funcionarán diferentemente dependiendo en el tipo de bolsa de aire que se hayan equipado.
Por detalles sobre el funcionamiento del pretensionador de cinturón de seguridad, consulte
la sección“Criterio para el inflado de las bolsas de aire SRS”(página 2-60).
qBolsa de aire del conductor
La bolsas de aire del conductor está montada en el volante.
Cuando los sensores de choque de las bolsas de aire detectan un impacto frontal de mayor
fuerza que moderada, la bolsa de aire del conductor se infla rápidamente ayudando a
reducir heridas principalmente en la cabeza o pecho del conductor al golpearse
directamente con el volante.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
Equipo de seguridad esencial
Bolsas de aire SRS
2-57

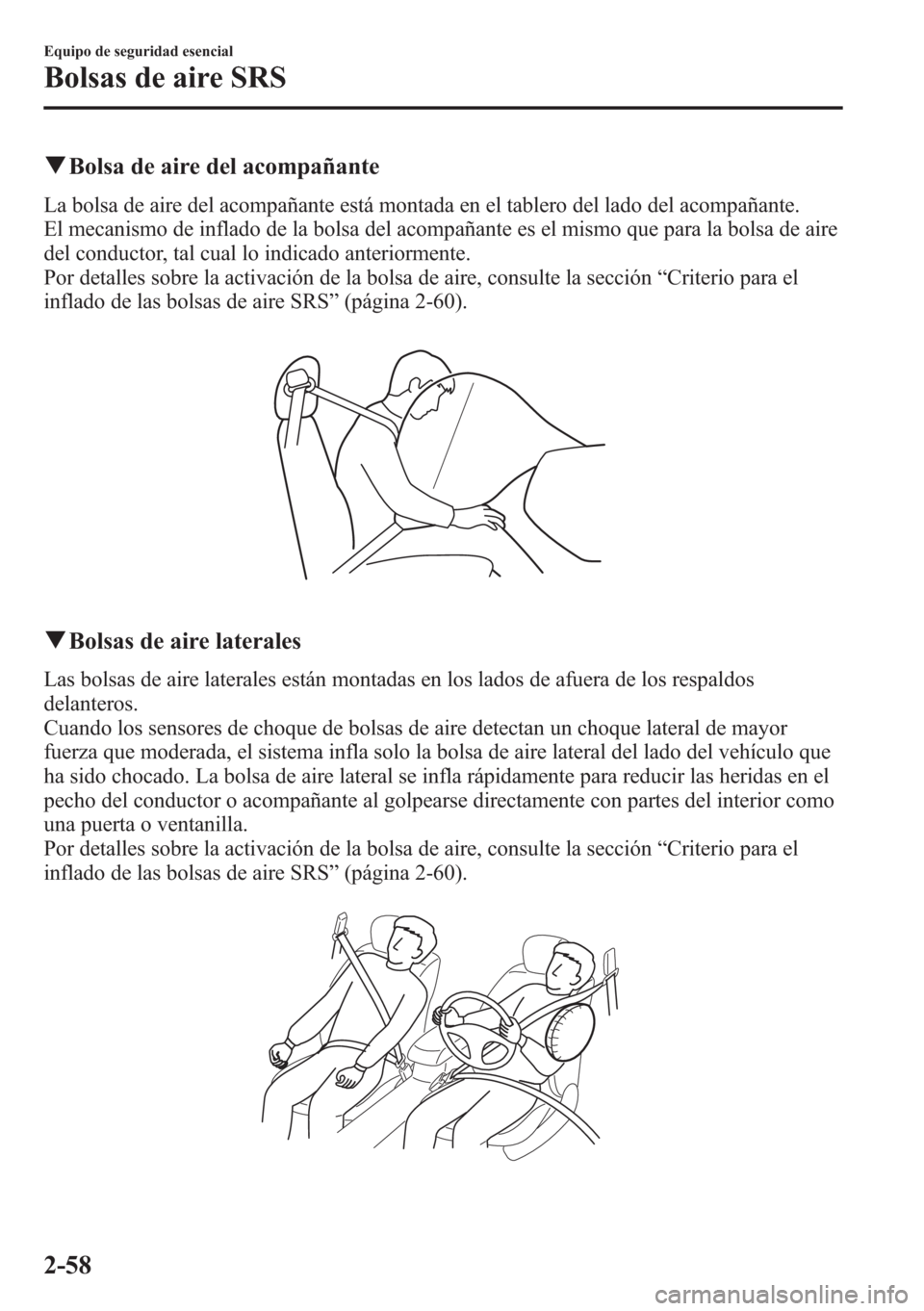

qBolsa de aire del acompañante
La bolsa de aire del acompañante está montada en el tablero del lado del acompañante.
El mecanismo de inflado de la bolsa del acompañante es el mismo que para la bolsa de aire
del conductor, tal cual lo indicado anteriormente.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
qBolsas de aire laterales
Las bolsas de aire laterales están montadas en los lados de afuera de los respaldos
delanteros.
Cuando los sensores de choque de bolsas de aire detectan un choque lateral de mayor
fuerza que moderada, el sistema infla solo la bolsa de aire lateral del lado del vehículo que
ha sido chocado. La bolsa de aire lateral se infla rápidamente para reducir las heridas en el
pecho del conductor o acompañante al golpearse directamente con partes del interior como
una puerta o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
2-58
Equipo de seguridad esencial
Bolsas de aire SRS

qBolsas de aire de cortina
Las bolsas de aire de cortina están montadas en los pilares de ventana delantero y trasero, y
el borde del techo a lo largo de ambos lados.
Cuando los sensores de choque de bolsa de aire detectan un choque lateral de mayor fuerza
que moderada, la bolsa de aire de cortina se infla rápidamente y ayuda a reducir las heridas
principalmente en la cabeza de los pasajeros traseros del lado de afuera al golpearse
directamente con partes del interior como una puerta o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sección“Criterio para el
inflado de las bolsas de aire SRS”(página 2-60).
Sólo una bolsa de aire lateral y de cortina se
inflará del lado del vehículo que recibe la fuerza
del impacto.
qLuz de advertencia/Advertencia sonora
Un malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-41.
Consulte la sección Advertencia sonora del sistema de pretensores de cinturones de
seguridad delanteros/bolsa de aire en la página 7-49.
Equipo de seguridad esencial
Bolsas de aire SRS
2-59

NOTA
l(Función de doble cierre
automático)
Después de abrir oprimiendo la llave,
todas las puertas y la compuerta
trasera se cerrarán automáticamente
con seguro si no se realiza una de las
siguientes operaciones dentro de
aproximadamente 30 segundos. Si su
vehículo tiene un sistema antirrobo,
la luz de advertencia de peligro
destellará para confirmación.
Se puede cambiar el tiempo
necesario para que las puertas se
cierren con seguro automáticamente.
Consulte la sección Características
de personalización en la página 9-13.
lSe abre una puerta o la compuerta
trasera.
lEl arranque a botón se cambia a
una posición que no sea
desconectado.
l(Con sistema antirrobo)
Cuando las puertas son abiertas
oprimiendo el botón para abrir en la
llave mientras el sistema antirrobos
está desarmado, las luces de
advertencia de peligro destellarán
dos veces para indicar que el sistema
está desarmado.
Botón de cancelación de sensor de
intrusiones (con sistema antirrobo)í
Para cancelar el sensor de intrusiones
(parte del sistema antirrobos), oprima el
botón de cancelación de sensor de
intrusiones en menos de 20 segundos
después de oprimir el botón para cerrar y
las luces de aviso de peligro destellarán
tres veces. Consulte la sección sobre el
sistema antirrobos (Modelos europeos) en
la página 3-48.
Antes de conducir
Llaves
3-7íAlgunos modelos.

Precauciones de combustible y gases del escape
qEspecificaciones del combustible (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Los vehículos con convertidores catalíticos o sensores de oxígeno SOLO deben usar
COMBUSTIBLE SIN PLOMO, que reducirá las emisiones de gases y reducirá la suciedad
de las bujías de encendido al mínimo.
Su Mazda funcionará mejor con el combustible indicado en el cuadro.
CombustibleNúmero de octano
investigadoPaís
Combustible sin plomo
Premium
(de acuerdo con EN 228
y dentro E10 )
*195 o mayorNueva Caledonia, Turquía, Azerbaiján, Armenia, Georgia,
Islas Canarias, Reunión, Marruecos, Austria, Grecia, Italia,
Suiza, Bélgica, Dinamarca, Finlandia, Noruega, Portugal,
España, Suecia, Hungría, Alemania, Polonia, Bulgaria,
Croacia, Eslovenia, Luxemburgo, Eslovaquia, Latvia,
Lituania, Rusia, Bielorrusia, Francia, Ucrania, Checo,
Estonia, Faeroe, Islandia, Rumania, Países Bajos,
Macedonia, Bosnia y Herzegovina, Serbia, Montenegro,
Albania, Moldava, Martinica, Guayana francesa,
Guadalupe, Chipre, Malta, Irlanda, Reino Unido, Tahití,
Vanuatu, Irán, Emiratos Árabes, Líbano, Israel, Argelia,
Libia, Túnez, Madagascar, Guatemala, Bolivia, Honduras,
Nicaragua, Aruba, Singapur, Hong Kong, Malasia, Macau,
Mauritania, Jamaica, Barbados, Granada, St. Lucia, St.
Vincent, Antigua
Combustible Premium
sin plomo (dentro E20)95 o mayor Tailandia
Combustible normal sin
plomo92 o mayor Egipto, Myanmar
90 o mayorTaiwán, Vietnam, Filipinas, Islas Marshall, Ustt
*2, Kuwait,
Omán, Qatar, Arabia Saudita, Siria, Bahrain, Jordania,
Nigeria, Angola, Chile, El Salvador, Costa Rica, Ecuador,
Haití, Colombia, República Dominicana
(volante a la izquierda), Panamá, Perú, Islas Vírgenes,
Curazao, St.Martin, Indonesia, Brunei, Nepal, Sri Lanka,
Fiji, Papua Nueva Guinea, Zimbawe, Sudáfrica, Trinidad y
Tobago, Dominica, Laos, Camboya, Irak
*1 Europa
*2 República de Palau & Estados Federados de Micronesia
El uso de gasolina de octanaje menor puede hacer que el sistema de control de emisiones
pierda efectividad. También puede producir detonaciones en el motor o dañarlo seriamente.
3-26
Antes de conducir
Combustible y emisiones
