PRECAUCION
lUSE SOLO COMBUSTIBLE SIN PLOMO.
El combustible con plomo es malo para el convertidor catalítico y los sensores de
oxígeno y hará que se deteriore el sistema de control de emisiones y o tenga fallas.
lEl uso del combustible E10 con 10% de etanol en Europa es seguro para su vehículo.
Los daños en su vehículo ocurrirán cuando el etanol excede esta recomendación.
lNunca agregue aditivos al sistema de combustible. De lo contrario podría dañar el
sistema de control de emisiones. Consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda para más detalles.
qEspecificaciones del combustible (SKYACTIV-D 2.2)
Su Mazda funcionará eficientemente con gasoil con especificaciones EN590 o equivalente.
PRECAUCION
lNunca use otro combustible que el especificado EN590 o equivalente para su
vehículo. El uso de gasolina o queroseno en motores Diesel puede resultar en daños al
motor.
lNunca agregue aditivos al sistema de combustible. De lo contrario podría dañar el
sistema de control de emisiones. Consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda para más detalles.
NOTA
Al agregar combustible, siempre agregar al menos 10 litros de combustible.
Antes de conducir
Combustible y emisiones
3-27

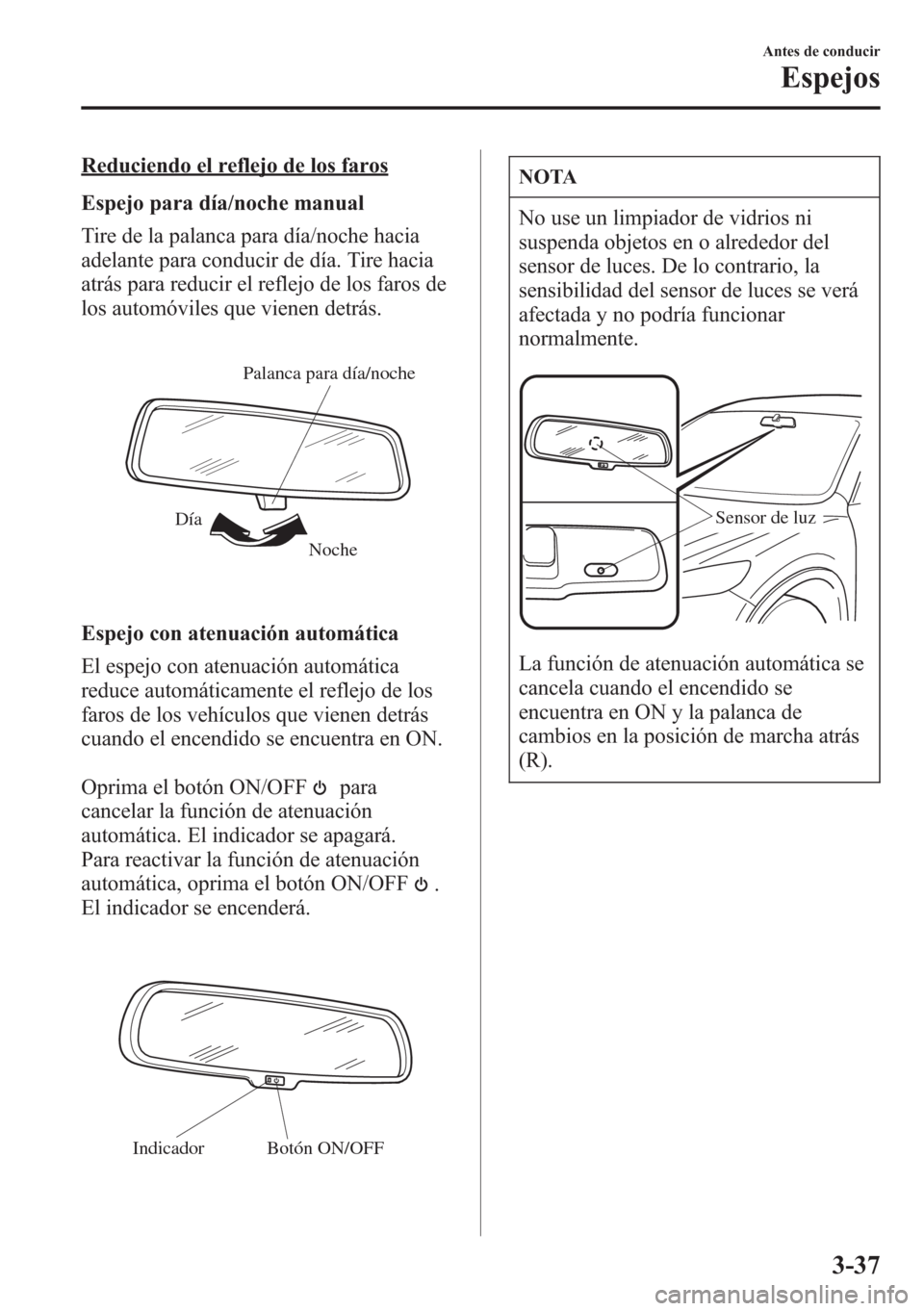

Reduciendo el reflejo de los faros
Espejo para día/noche manual
Tire de la palanca para día/noche hacia
adelante para conducir de día. Tire hacia
atrás para reducir el reflejo de los faros de
los automóviles que vienen detrás.
Noche DíaPalanca para día/noche
Espejo con atenuación automática
El espejo con atenuación automática
reduce automáticamente el reflejo de los
faros de los vehículos que vienen detrás
cuando el encendido se encuentra en ON.
Oprima el botón ON/OFF
para
cancelar la función de atenuación
automática. El indicador se apagará.
Para reactivar la función de atenuación
automática, oprima el botón ON/OFF
.
El indicador se encenderá.
Botón ON/OFF Indicador
NOTA
No use un limpiador de vidrios ni
suspenda objetos en o alrededor del
sensor de luces. De lo contrario, la
sensibilidad del sensor de luces se verá
afectada y no podría funcionar
normalmente.
Sensor de luz
La función de atenuación automática se
cancela cuando el encendido se
encuentra en ON y la palanca de
cambios en la posición de marcha atrás
(R).
Antes de conducir
Espejos
3-37

Desarmado
El sistema se desarma cuando se cambia
el encendido a ON usando la llave
programada correcta. El indicador de
seguridad se ilumina durante
aproximadamente 3 segundos y luego se
apaga. Si el motor no arranca con la llave
correcta, y el indicador de seguridad se
mantiene encendido o destellando, intente
lo siguiente:
Asegúrese que la llave se encuentra dentro
del rango de funcionamiento para la
transmisión de señal. Desconecte el
encendido, y luego vuelva a arrancar el
motor. Si el motor no arranca después de
3 pruebas o más, consulte a un técnico
autorizado Mazda.
NOTA
lSi el indicador de seguridad
comienza a destellar continuamente
mientras conduce, no apague el
motor. Continúe conduciendo hasta
un técnico autorizado Mazda y
hágalo revisar. Si apaga el motor
mientras el indicador está
destellando, no podrá volverlo a
arrancar.
lDebido a que los códigos
electrónicos son repuestos al reparar
el sistema inmovilizador, se
necesitarán las llaves. Asegúrese de
llevar todas las llaves a un técnico
autorizado Mazda de manera que las
pueda programar.
Sistema antirrobo
(Modelos europeos)
í
Si el sistema antirrobos detecta una
entrada inapropiada en el vehículo o el
sensor de intrusiones detecta movimiento
en el vehículo que puede resultar en el
robo del vehículo o sus contenidos, la
alarma alerta haciendo sonar la sirena y
destellar las luces de aviso de peligro.
El sistema no funcionará a menos que
haya sido armado correctamente. Por lo
tanto cuando deje su vehículo, siga el
procedimiento de armado correcto.
Sensor de intrusión
El sensor de intrusiones usa ondas
ultrasónicas para detectar movimientos
dentro del vehículo y para alertar de la
intrusión en el vehículo.
El sensor de intrusiones detecta ciertos
tipos de movimientos dentro del vehículo,
sin embargo, también podría responder a
fenómenos exteriores al vehículo como
vibraciones, ruidos fuertes, viento y
corrientes de aire.
PRECAUCION
Para que el sensor de intrusiones
funcione correctamente, asegúrese de lo
siguiente:
lNo cuelgue vestimenta ni objetos de
un reposacabezas o gancho para
ropa.
lVuelva los parasoles de extensión a
sus posiciones originales.
lNo tape el sensor de intrusiones
cubriéndolo o colocándole objetos
encima.
3-48
Antes de conducir
íAlgunos modelos.
Sistema de seguridad

PRECAUCION
lNo permita que el sensor de
intrusiones se ensucie ni lo limpie
con líquidos.
lNo golpee ni provoque un impacto
en el sensor de intrusiones o en el
bisel del sensor de intrusiones.
lNo instale asientos ni cubre asientos
que no sean productos genuinos de
Mazda.
lPara no obstruir el sensor de
intrusiones, no coloque objetos ni
carga que sean más altos que los
reposacabezas próximo al sensor de
intrusiones.
Sensor de intrusión y bisel
de sensor de intrusión
qFuncionamiento
Condiciones para el disparo de la sirena
La sirena suena intermitentemente y las
luces de aviso de peligro destellan durante
aproximadamente 30 segundos cuando el
sistema se dispara en cualquiera de los
siguientes casos:
lAbriendo una puerta con la llave o un
seguro interior.
lAl abrir a la fuerza una puerta, el capó
o la compuerta trasera.
lAbriendo el capó usando el liberador
del capó.
lCambiando el encendido a ON sin usar
el arranque a botón.
lCuando el sensor de intrusión detecta
un movimiento dentro del vehículo.
El sistema se volverá a disparar (hasta 10
veces) si persiste una de las siguientes
condiciones.
lDesconectando el terminal de la batería
(las luces de advertencia de peligro no
destellan).
El sistema se disparará aproximadamente
10 veces.
NOTA
Si la batería se descarga mientras se
arma el sistema antirrobos, la sirena
sonará y las luces de advertencia de
peligro destellarán cuando se cargue o
cambie la batería.
qComo conectar el sistema
1. Cierre bien las ventanillas y el techo
solarí.
NOTA
Incluso con una ventanilla o el techo
solaríabierto, el sistema se puede
armar, sin embargo, dejar las ventanillas
y el techo solar
íparcialmente abierto
puede invitar a los ladrones, o el viento
que sople hacia adentro del vehículo
puede disparar la alarma.
La función del sensor de intrusiones se
puede cancelar.
Consulte la sección Cancelando el
sensor de intrusión en la página 3-50.
Antes de conducir
Sistema de seguridad
3-49íAlgunos modelos.

2. Desactive el arranque a botón.
3. Asegúrese que el capó, las puertas y la
compuerta trasera estén cerrados.
4. Oprima el botón para cerrar en el
transmisor.
Las luces de advertencia destellarán
una vez.
(Con función de entrada sin llave
avanzada)
Oprima un interruptor de petición.
El indicador de seguridad en el panel
de instrumentos destella durante 20
segundos.
Consulte la sección Luces de
advertencia/indicadores en la página
4-41.
5. Después de 20 segundos, el sistema
estará completamente armado.
NOTA
lEl sistema antirrobos también se
puede armar activando la función de
doble cierre automático con todas las
puertas, la compuerta trasera y el
capó cerrados.
Consulte la sección Transmisor en la
página 3-5.
NOTA
lEl sistema se desarmará si una de las
siguientes operaciones tiene lugar en
menos de aproximadamente 20
segundos después de oprimir el
botón para cerrar:
lAbriendo una puerta.lSe abre una puerta o la compuerta
trasera.
lSe abre el capó.lEl encendido está conectado.
Para volver a armar el sistema,
vuelva a realizar el proceso de
armado.
lCuando las puertas son cerradas
oprimiendo el botón para cerrar en el
transmisor mientras el sistema
antirrobos está armado, las luces de
advertencia de peligro destellarán
una vez para indicar que el sistema
está armado.
qCancelando el sensor de intrusión
Si el sistema antirrobos está armado con
una de las siguientes condiciones, cancele
el sensor de intrusiones para evitar que la
alarma se dispare innecesariamente.
(Sensor de intrusión)
lDejando el vehículo con objetos
móviles, pasajeros o mascotas dentro.
lAl dejar un objeto que pueda rodar en
el interior del vehículo, como cuando
se coloca el vehículo en una superficie
inclinada, inestable al transportarlo.
lAl colgar objetos pequeños/accesorios
dentro del vehículo, colgar vestimenta
en el gancho para ropa, o colocar otros
objetos que podrían moverse
fácilmente dentro del vehículo.
3-50
Antes de conducir
Sistema de seguridad

lAl estacionar en un área donde hayan
vibraciones o ruidos fuertes.
lAl usar una lavadora de alta presión o
un lavadero automático.
lLos golpes y las vibraciones
provenientes del granizo o truenos y
rayos se transmite al vehículo.
lPuertas cerradas con una ventanilla o
techo solaríabierto.
lUn calentador accesorio u otro
dispositivo que produce movimientos
de aire y vibraciones funciona mientras
el sistema antirrobos está armado.
NOTA
Si una puerta o la compuerta trasera
permanece cerrada durante 30
segundos, todas las puertas y la
compuerta trasera se cierran doble y
automáticamente y el sistema antirrobos
se arma incluso si una ventanilla o el
techo solar
íse ha dejado abierto.
Para cancelar el sensor de intrusión,
oprima el botón de cancelación de sensor
de intrusiones en el transmisor en menos
de aproximadamente 20 segundos después
de oprimir el botón para cerrar.
Las luces de aviso de peligro destellarán
tres veces.
NOTA
lPara volver a activar el sensor de
intrusión, desconecte el sistema
antirrobo armado y vuelva a armarlo.
lEl sensor de intrusión estará activado
cuando el sistema antirrobo esté
armado. Para cancelar el sensor de
intrusión, oprima el botón de
cancelación de sensor de intrusiones
cada vez que arme el sistema
antirrobo.
qPara desconectar el sistema
Un sistema armado se puede desactivar
por cualquier de los siguientes métodos:
lOprima el botón para abrir en el
transmisor.
lSe arranca el motor con el arranque a
botón.
l(Con función de entrada sin llave
avanzada)
lOprima un interruptor de petición en
las puertas.
lOprima el abridor eléctrico de la
compuerta trasera mientras se lleva
la llave.
Las luces de advertencia de peligro
destellarán dos veces.
NOTA
Cuando las puertas son abiertas
oprimiendo el botón para abrir en el
transmisor mientras el sistema
antirrobos está desarmado, las luces de
advertencia de peligro destellarán dos
veces para indicar que el sistema está
desarmado.
Antes de conducir
Sistema de seguridad
3-51íAlgunos modelos.

4Cuando conduce
Información respecto a conducción segura y parada.
Arrancando/apagando el motor ............. 4-2
Llave de encendido ............................. 4-2
Arrancando el motor ........................... 4-4
Apagando el motor ............................ 4-11
i-stop
í.............................................. 4-13
Grupo de instrumentos y pantalla ....... 4-24
Medidores ......................................... 4-24
Luces de advertencia/indicadores ..... 4-41
Transmisión ........................................... 4-76
Funcionamiento de la transmisión
manual ............................................... 4-76
Controles de la transmisión automática ... 4-79
Interruptores y controles ...................... 4-91
Control de luces ................................ 4-91
Sistema de control de luces de carretera
(HBC)
í............................................. 4-97
Faros antiniebla delanterosí........... 4-102
Faro antiniebla traseroí.................. 4-103
Señales de viraje y de cambio de pista .... 4-105
Limpia- y lavaparabrisas ................. 4-106
Limpiador y lavador de luneta trasera.... 4-111
Lavador de farosí........................... 4-111
Desempañador de luneta trasera ...... 4-112
Bocina ............................................. 4-113
Destellador de aviso de peligro ....... 4-113
Frenos ................................................... 4-115
Sistema de frenos ............................ 4-115
Sistema de señales de parada de
emergencia ...................................... 4-118
Asistencia al arranque en pendientes
(HLA) .............................................. 4-119
Soporte de freno de ciudad inteligente
(SCBS)
í......................................... 4-121ABS/TCS/DSC ..................................... 4-128
Sistema antibloqueo de frenos (ABS).... 4-128
Sistema de control de tracción (TCS) .... 4-129
Control de estabilidad dinámica (DSC)... 4-131
4WD ...................................................... 4-132
Funcionamiento de la tracción en las
cuatro ruedas (4WD) ....................... 4-132
Dirección asistida ................................. 4-134
Dirección asistida ............................ 4-134
Control de velocidad de crucero ........ 4-135
Control de velocidad de crucero
í... 4-135
Sistema de monitoreo de presión de
neumáticos ........................................... 4-139
Sistema de monitoreo de presión de
neumáticos ...................................... 4-139
Sistema de monitoreo de vehículo atrás
(RVM) ................................................... 4-143
Sistema de monitoreo de vehículo atrás
(RVM)
í.......................................... 4-143
Sistema de advertencia de abandono de
carril (LDWS) ...................................... 4-150
Sistema de advertencia de abandono de
carril (LDWS)
í.............................. 4-150
Filtro de partículas Diesel ................... 4-160
Filtro de partículas Diesel (SKYACTIV-D
2.2) .................................................. 4-160
Monitor retrovisor ............................... 4-161
Monitor retrovisor
í........................ 4-161
Sistema de sensor de
estacionamiento ................................... 4-178
Sistema de sensor de
estacionamiento
í............................ 4-178
4-1íAlgunos modelos.

Acción: Consulte un técnico autorizado Mazda para que inspeccione su vehículo. Vea
el símbolo indicado en la parte superior de la pantalla y luego consulte la“Indicación
y método para tomar acción”que contiene el símbolo para ver que acción se debe
realizar.
Indicación en la exhibición
Inspección de motor
necesaria:
Se necesita inspeccionar el
motor.Malfuncionamiento de
transmisión automática:
Se necesita inspeccionar la
transmisión automática.Inspección necesaria del
sistema sin llave:
Se necesita inspeccionar el
sistema de entrada sin
llave.Inspección DPF necesaria:
Se necesita inspeccionar el
filtro de partículas Diesel.
Indicación en la exhibición
Inspección HBC necesaria:
Se necesita inspeccionar el
sistema de control de luces
de carretera.Inspección LDWS
necesaria:
Se necesita inspeccionar el
sistema de advertencia de
abandono de carril.Inspección de sistema de
4WD necesaria:
Malfuncionamiento del
sistema de 4WD. Se
necesita inspeccionar el
sistema de 4WD.Inspección TPMS
necesaria:
Se necesita inspeccionar el
sistema de monitoreo de
presión de neumáticos.
Acción: Consulte un técnico autorizado Mazda para que inspeccione su vehículo.
Indicación en la exhibición
Inspección FSC necesaria:
Se necesita inspeccionar la
cámara sensora hacia
adelante.Inspección SCBS
necesaria:
Se necesita inspeccionar el
soporte de freno de ciudad
inteligente.Inspección de sistema de
administración de batería
necesaria:
Se necesita inspeccionar el
sistema de administración
de batería.Inspección de sistema de
desbloqueo de frenos
necesaria:
Se necesita inspeccionar el
sistema de desbloqueo de
frenos.
Cuando conduce
Grupo de instrumentos y pantalla
4-43
