2013 MAZDA MODEL CX-5 sensor

Sistema de advertencia de abandono de carril (LDWS)í
lEl LDWS notifica al conductor que el vehículo se puede estar desviando de su carril.
lEl sistema detecta las líneas blancas (amarillas) en los carriles usando la cámara sensora
hacia adelante (FSC) y si determina que el vehículo se está desviando de su carril,
notificará al conductor destellando el indicador LDWS (verde) y haciendo sonar la
advertencia sonora de LDWS.
lUse el LDWS cuando conduzca el vehículo por caminos con líneas blancas (amarillas).
lPara vehículos con grupo de instrumentos tipo A, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-41.
Consulte la sección Advertencia sonora del sistema de advertencia de abandono de carril
(LDWS) en la página 7-52.
Cámara sensora hacia adelante
(FSC)
4-150
Cuando conduce
íAlgunos modelos.
Sistema de advertencia de abandono de carril (LDWS)

PRECAUCION
lNo modifique la suspensión. Si se cambia la altura del vehículo o la fuerza de
amortiguación de la suspensión, el LDWS podría no funcionar correctamente.
lNo retire la cubierta de la cámara sensora hacia adelante (FSC). De lo contrario, el
sistema no funcionará normalmente.
lPonga atención con los siguientes cuidados para asegurarse el funcionamiento
correcto del LDWS.
lNo coloque objetos que reflejen luz en el panel de instrumentos.lMantenga limpia el área del vidrio del parabrisas cerca de la cámara sensora hacia
adelante (FSC).
lNo aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara
sensora hacia adelante (FSC). Si hay objetos delante del objetivo de la cámara
sensora hacia adelante (FSC), incluso un adhesivo transparente, éste obstruirá el
objetivo y provocará que el sistema no funcione correctamente.
lAntes de realizar las reparaciones alrededor del espejo retrovisor, consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
lMantenga siempre limpio el vidrio del parabrisas alrededor de la cámara sensora
hacia adelante (FSC). Si el parabrisas se empaña, desempáñelo usando el
desempañador delantero.
lCuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de
limpieza similares hagan contacto con el objetivo de la cámara sensora hacia
adelante (FSC). Además, no toque el objetivo de la cámara sensora hacia adelante
(FSC).
lConsulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
limpiar el interior del parabrisas alrededor de la cámara sensora hacia adelante
(FSC).
4-152
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)

qCancelación del sistema
Para cancelar el LDWS, oprima el
interruptor LDWS. Se apaga el indicador
LDWS (verde/ámbar) en el grupo de
instrumentos.
Se apaga la indicación de carril exhibida
en el grupo de instrumentos tipo A.
qAdvertencia LDWS
Si el sistema determina que el vehículo
podría desviarse del carril mientras el
sistema está funcionando, la advertencia
LDWS sonará y el indicador LDWS
(verde) destellará.
Consulte la sección Luces de advertencia/
indicadores en la página 4-41.
Consulte la sección Advertencia sonora
del sistema de advertencia de abandono
de carril (LDWS) en la página 7-52.
En la exhibición del grupo de
instrumentos tipo A, se indica la dirección
donde el sistema determina que el
vehículo se desvía del carril.
Use el volante correctamente y conduzca
en el centro del carril.
Indicación en la exhibición
NOTA
lSi la advertencia sonora LDWS se
ajusta a un ruido sordo, el sonido se
escuchará desde el altavoz del
vehículo del lado que el sistema
determina que el vehículo se desvía
de su carril.
lLa advertencia sonora LDWS no se
escuchará desde el altavoz mientras
se está usando una función de audio
como el sistema de manos libres o el
reconocimiento de voz.
lLa advertencia sonora LDWS podría
no se escuchada dependiendo de las
condiciones de alrededor como
ruidos exteriores.
lSe puede cambiar el tiempo de
advertencia con que el sistema
determina que el vehículo se desvía
del carril.
Consulte la sección Características
de personalización en la página 9-13.
qCámara sensora hacia adelante
(FSC)
lLa cámara LDWS, ubicada cerca del
espejo retrovisor, también funciona
como cámara sensora hacia adelante
(FSC) para el sistema de control de
luces de carretera (HBC).
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
4-157

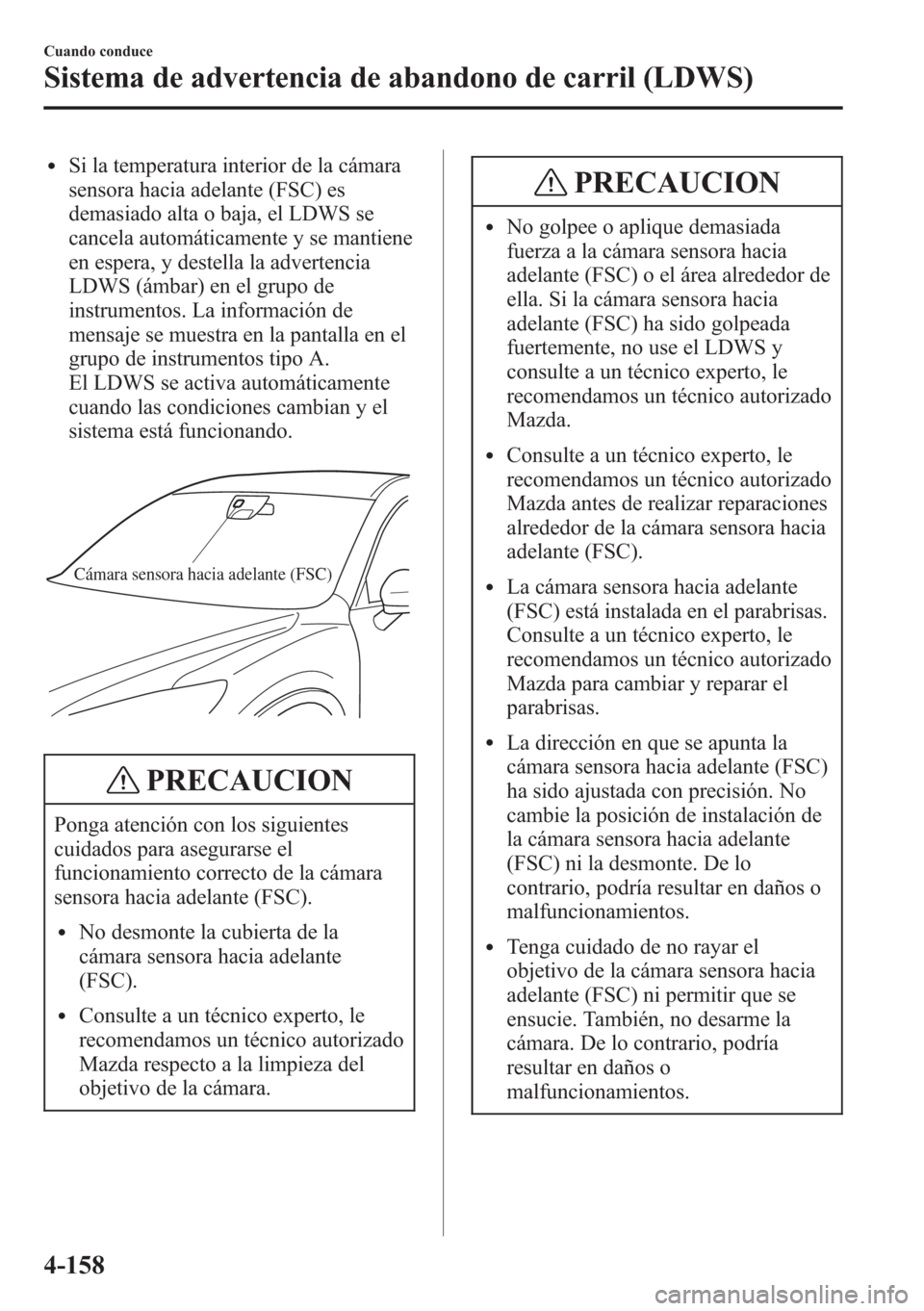

lSi la temperatura interior de la cámara
sensora hacia adelante (FSC) es
demasiado alta o baja, el LDWS se
cancela automáticamente y se mantiene
en espera, y destella la advertencia
LDWS (ámbar) en el grupo de
instrumentos. La información de
mensaje se muestra en la pantalla en el
grupo de instrumentos tipo A.
El LDWS se activa automáticamente
cuando las condiciones cambian y el
sistema está funcionando.
Cámara sensora hacia adelante (FSC)
PRECAUCION
Ponga atención con los siguientes
cuidados para asegurarse el
funcionamiento correcto de la cámara
sensora hacia adelante (FSC).
lNo desmonte la cubierta de la
cámara sensora hacia adelante
(FSC).
lConsulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda respecto a la limpieza del
objetivo de la cámara.
PRECAUCION
lNo golpee o aplique demasiada
fuerza a la cámara sensora hacia
adelante (FSC) o el área alrededor de
ella. Si la cámara sensora hacia
adelante (FSC) ha sido golpeada
fuertemente, no use el LDWS y
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lConsulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda antes de realizar reparaciones
alrededor de la cámara sensora hacia
adelante (FSC).
lLa cámara sensora hacia adelante
(FSC) está instalada en el parabrisas.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda para cambiar y reparar el
parabrisas.
lLa dirección en que se apunta la
cámara sensora hacia adelante (FSC)
ha sido ajustada con precisión. No
cambie la posición de instalación de
la cámara sensora hacia adelante
(FSC) ni la desmonte. De lo
contrario, podría resultar en daños o
malfuncionamientos.
lTenga cuidado de no rayar el
objetivo de la cámara sensora hacia
adelante (FSC) ni permitir que se
ensucie. También, no desarme la
cámara. De lo contrario, podría
resultar en daños o
malfuncionamientos.
4-158
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)

qRango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
(Exhibición de la
pantalla)
(Vista real)
Objeto Adorno
Indicación de detección de
obstrucción en el sistema de
sensor de estacionamiento (Tipo
exhibición de líneas de asistencia
de camino predecido del vehículo)
Algunos modelos Paragolpes
Cuando conduce
Monitor retrovisor
4-163

Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una superficie plana,
la distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.
A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C(Exhibición de la pantalla)
(Condición real)
Cuando conduce
Monitor retrovisor
4-175

Sistema de sensor de estacionamientoí
El sistema de sensor de estacionamiento usa sensores ultrasónicos para detectar obstáculos
alrededor del vehículo mientras lo estaciona en un garaje o en paralelo cuando el vehículo
se conduce a una velocidad menor a aproximadamente 10 km/h o menos. El sistema está
equipado con un dispositivo de asistencia que notifica al conductor de la distancia
aproximada desde el vehículo al obstáculo alrededor usando un bip y una indicación de
detección de obstrucción
í.
Sensor
delantero
Sensor de esquina delanteraSensor
trasero
Sensor de esquina trasera
ADVERTENCIA
No confíe únicamente en el sistema de sensor de estacionamiento y asegúrese de
confirmar visualmente la seguridad alrededor de su vehículo al maniobrar.
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y
atrás al estacionar. Los rangos de detección de los sensores son limitados, por lo tanto,
conducir el vehículo confiando solamente en el sistema puede causar un accidente.
Siempre confirme visualmente la seguridad alrededor de su vehículo al conducir.
4-178
Cuando conduce
íAlgunos modelos.
Sistema de sensor de estacionamiento

NOTA
lNo instale ningún accesorio dentro de los rangos de detección de los sensores.
Podrían afectar el funcionamiento del sistema.
lDependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
lEl sistema no funcionará normalmente en las siguientes condiciones:
lBarro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).
lEl área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).
lLos sensores se cubren con una mano.lLos sensores se golpean excesivamente.lEl vehículo se inclina demasiado.lCuando hace mucho calor o frío.lEl vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.lCualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de
un vehículo grande o los sensores de otros vehículos.
lEl vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho
agua.
lCuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.
lEl vehículo se mueve hacia un bordillo alto o cuadrado.lUn obstáculo demasiado cerca del sensor.
lLos obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son
más bajos o finos que el paragolpes que hayan sido detectados inicialmente pero no
sean detectados más a medida que el vehículo se aproxime.
lLos siguientes tipos de obstáculos podrían no ser detectados:
lObjetos finos como cables o cuerdaslCosas que absorban ondas de sonido fácilmente como algodón o nievelObjetos con puntaslObjetos muy altos, y aquellos que sean anchos en la parte superiorlObjetos pequeños y cortos
lHaga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
Cuando conduce
Sistema de sensor de estacionamiento
4-179
