2013 Alfa Romeo MiTo Manual de Uso e Manutenção (in Portuguese)

Consumo instantâneo
Exprime a variação, actualizada constantemente, de consumo do
combustível. Em caso de estacionamento do veículo com o motor
ligado no display é apresentada a indicação “----”.
Velocidade média
Representa o valor médio da velocidade do veículo em função do
tempo total decorrido desde o início da nova missão.
Tempo de viagem
Tempo decorrido desde o início da nova missão.Visualização no displaySempre que é visualizada uma medida, no ecrã são visualizadas as
seguintes informações:
❒ícone animado na parte superior fig. 9;
❒a palavra "Trip" (ou "Trip A" ou "Trip B") (B);
❒nome, valor e unidade de medida relativos à medida seleccionada
(ex. "Autonomia 1500 km") (C).Decorridos alguns segundos, nome e valor da medida seleccionada
são substituídos por um ícone fig. 10.
A seguir são indicados os ícones relativos às várias medidas:
❒
"Autonomia";
❒
“Consumo médio A” (se estiver activo o Trip A, ou “B” se
estiver activo o Trip B);
❒
“Distância A” (se estiver activo o Trip A, ou “B” se
estiver activo o Trip B);
❒
"Consumo instantâneo";
❒“Velocidade média A” (se estiver activo o Trip A, ou “B” se
estiver activo o trip B);
❒“Tempo de viagem A” (se estiver activo o Trip A, ou “B” se
estiver activo o trip B);
fig. 9
A0J1223
fig. 10
A0J0033
37CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

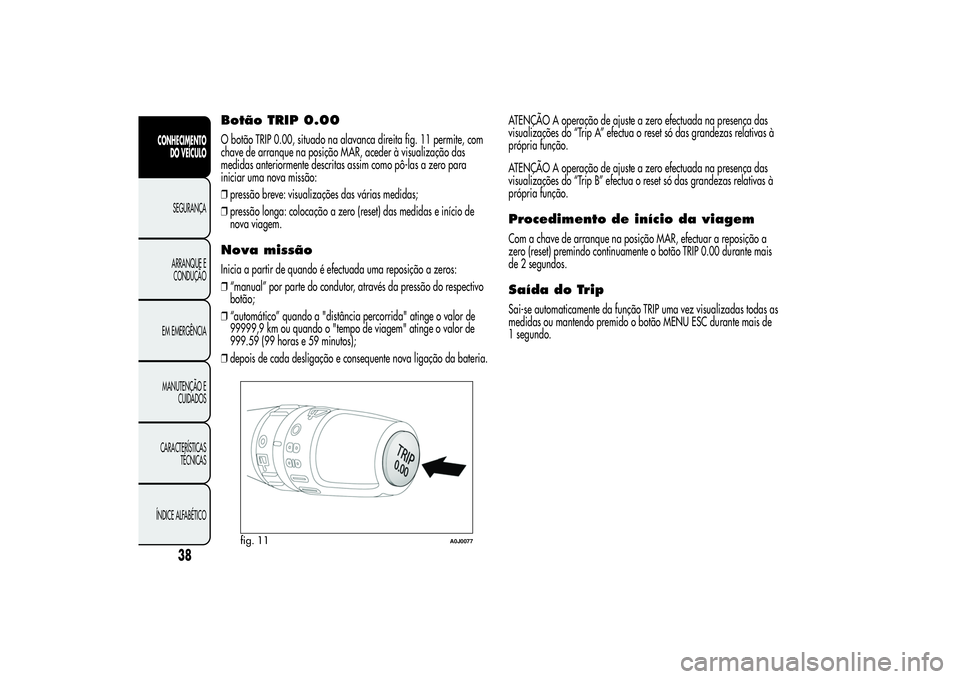

Botão TRIP 0.00O botão TRIP 0.00, situado na alavanca direita fig. 11 permite, com
chave de arranque na posição MAR, aceder à visualização das
medidas anteriormente descritas assim como pô-las a zero para
iniciar uma nova missão:
❒pressão breve: visualizações das várias medidas;
❒pressão longa: colocação a zero (reset) das medidas e início de
nova viagem.Nova missãoInicia a partir de quando é efectuada uma reposição a zeros:
❒“manual” por parte do condutor, através da pressão do respectivo
botão;
❒“automático” quando a "distância percorrida" atinge o valor de
99999,9 km ou quando o "tempo de viagem" atinge o valor de
999.59 (99 horas e 59 minutos);
❒depois de cada desligação e consequente nova ligação da bateria.ATENÇÃO A operação de ajuste a zero efectuada na presença das
visualizações do “Trip A” efectua o reset só das grandezas relativas à
própria função.
ATENÇÃO A operação de ajuste a zero efectuada na presença das
visualizações do “Trip B” efectua o reset só das grandezas relativas à
própria função.
Procedimento de início da viagemCom a chave de arranque na posição MAR, efectuar a reposição a
zero (reset) premindo continuamente o botão TRIP 0.00 durante mais
de 2 segundos.Saída do TripSai-se automaticamente da função TRIP uma vez visualizadas todas as
medidas ou mantendo premido o botão MENU ESC durante mais de
1 segundo.
fig. 11
A0J0077
38
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

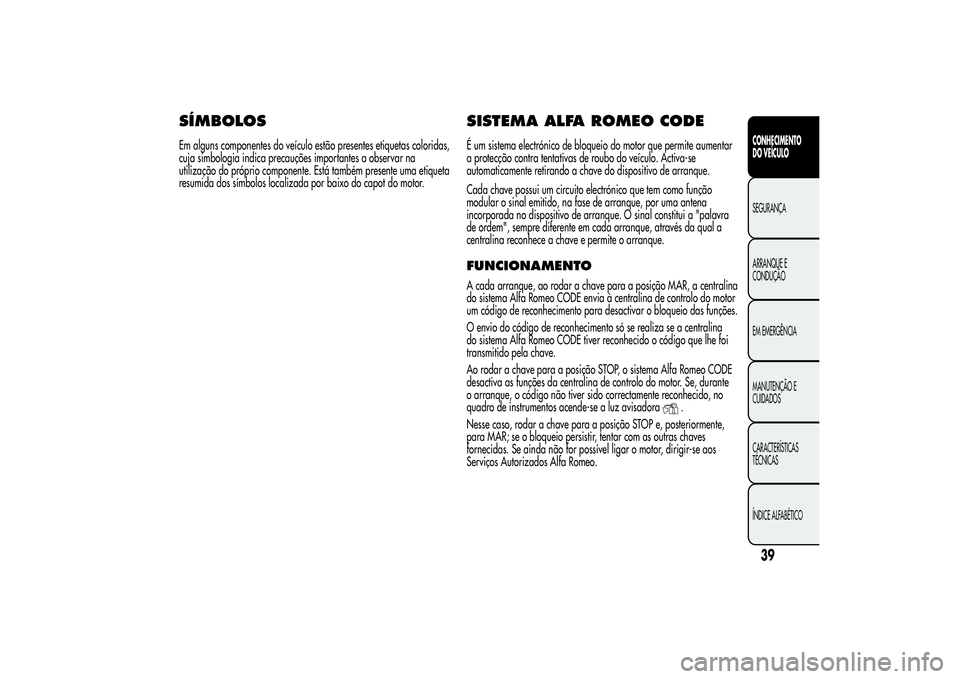

SÍMBOLOSEm alguns componentes do veículo estão presentes etiquetas coloridas,
cuja simbologia indica precauções importantes a observar na
utilização do próprio componente. Está também presente uma etiqueta
resumida dos símbolos localizada por baixo do capot do motor.
SISTEMA ALFA ROMEO CODEÉ um sistema electrónico de bloqueio do motor que permite aumentar
a protecção contra tentativas de roubo do veículo. Activa-se
automaticamente retirando a chave do dispositivo de arranque.
Cada chave possui um circuito electrónico que tem como função
modular o sinal emitido, na fase de arranque, por uma antena
incorporada no dispositivo de arranque. O sinal constitui a "palavra
de ordem", sempre diferente em cada arranque, através da qual a
centralina reconhece a chave e permite o arranque.FUNCIONAMENTOA cada arranque, ao rodar a chave para a posição MAR, a centralina
do sistema Alfa Romeo CODE envia à centralina de controlo do motor
um código de reconhecimento para desactivar o bloqueio das funções.
O envio do código de reconhecimento só se realiza se a centralina
do sistema Alfa Romeo CODE tiver reconhecido o código que lhe foi
transmitido pela chave.
Ao rodar a chave para a posição STOP, o sistema Alfa Romeo CODE
desactiva as funções da centralina de controlo do motor. Se, durante
o arranque, o código não tiver sido correctamente reconhecido, no
quadro de instrumentos acende-se a luz avisadora
.
Nesse caso, rodar a chave para a posição STOP e, posteriormente,
para MAR; se o bloqueio persistir, tentar com as outras chaves
fornecidas. Se ainda não for possível ligar o motor, dirigir-se aos
Serviços Autorizados Alfa Romeo.
39CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

Acendimento da luz avisadora em andamento
❒Se a luz avisadora
se acender, significa que o sistema está a
efectuar um auto-diagnóstico (devido, por exemplo, a uma quebra
de tensão).
❒Se a luz avisadorapermanecer acesa, dirigir-se aos Serviços
Autorizados Alfa Romeo.
Colisões violentas poderão danificar os componentes
electrónicos presentes na chave.
AS CHAVESCODE CARD(para versões/mercados, onde previsto)
Juntamente com as chaves, é entregue o CODE card fig. 12 no qual
estão indicados:
❒A - código electrónico;
❒B - código mecânico.
Guardar os códigos num local seguro, não dentro do veículo.
fig. 12
A0J0212
40
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

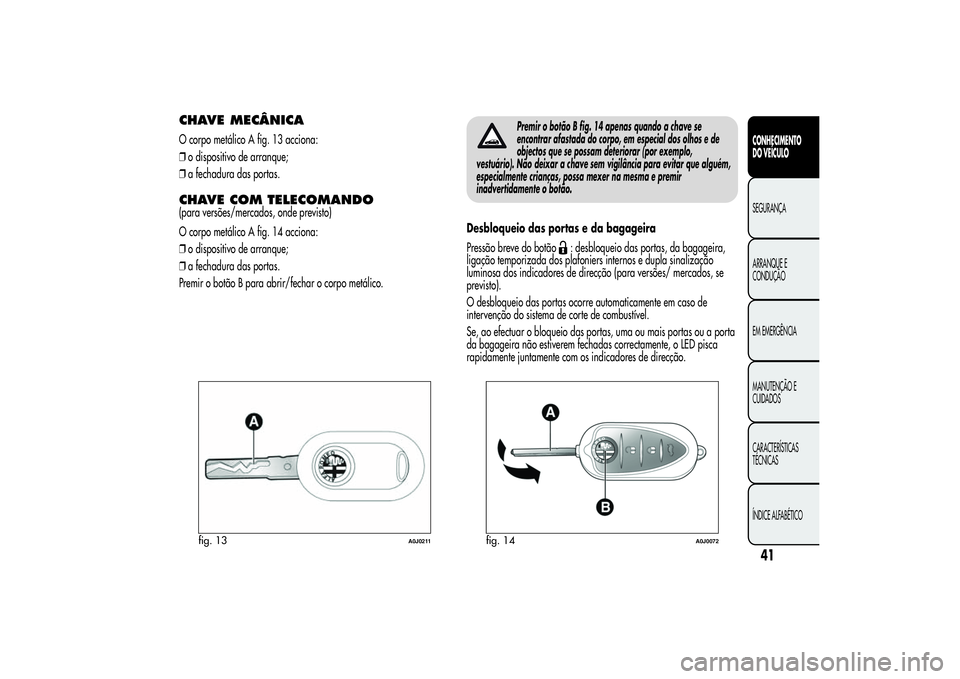

CHAVE MECÂNICAO corpo metálico A fig. 13 acciona:
❒o dispositivo de arranque;
❒a fechadura das portas.CHAVE COM TELECOMANDO(para versões/mercados, onde previsto)
O corpo metálico A fig. 14 acciona:
❒o dispositivo de arranque;
❒a fechadura das portas.
Premir o botão B para abrir/fechar o corpo metálico.
Premir o botão B fig. 14 apenas quando a chave se
encontrar afastada do corpo, em especial dos olhos e de
objectos que se possam deteriorar (por exemplo,
vestuário). Não deixar a chave sem vigilância para evitar que alguém,
especialmente crianças, possa mexer na mesma e premir
inadvertidamente o botão.
Desbloqueio das portas e da bagageira
Pressão breve do botão
: desbloqueio das portas, da bagageira,
ligação temporizada dos plafoniers internos e dupla sinalização
luminosa dos indicadores de direcção (para versões/ mercados, se
previsto).
O desbloqueio das portas ocorre automaticamente em caso de
intervenção do sistema de corte de combustível.
Se, ao efectuar o bloqueio das portas, uma ou mais portas ou a porta
da bagageira não estiverem fechadas correctamente, o LED pisca
rapidamente juntamente com os indicadores de direcção.
fig. 13
A0J0211
fig. 14
A0J0072
41CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

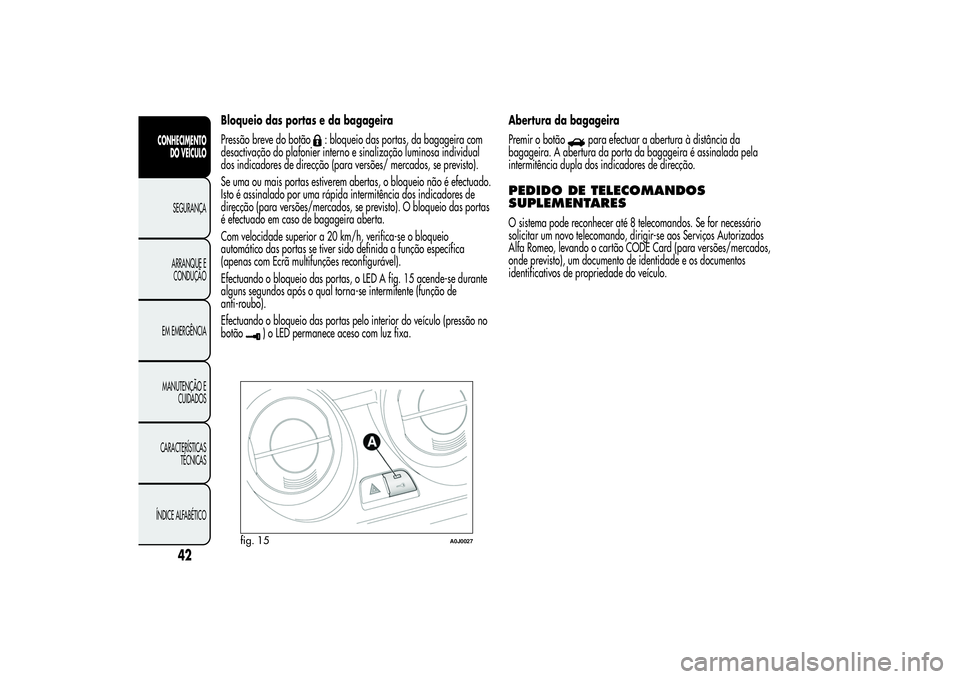

Bloqueio das portas e da bagageira
Pressão breve do botão
: bloqueio das portas, da bagageira com
desactivação do plafonier interno e sinalização luminosa individual
dos indicadores de direcção (para versões/ mercados, se previsto).
Se uma ou mais portas estiverem abertas, o bloqueio não é efectuado.
Isto é assinalado por uma rápida intermitência dos indicadores de
direcção (para versões/mercados, se previsto). O bloqueio das portas
é efectuado em caso de bagageira aberta.
Com velocidade superior a 20 km/h, verifica-se o bloqueio
automático das portas se tiver sido definida a função específica
(apenas com Ecrã multifunções reconfigurável).
Efectuando o bloqueio das portas, o LED A fig. 15 acende-se durante
alguns segundos após o qual torna-se intermitente (função de
anti-roubo).
Efectuando o bloqueio das portas pelo interior do veículo (pressão no
botão
) o LED permanece aceso com luz fixa.Abertura da bagageira
Premir o botão
para efectuar a abertura à distância da
bagageira. A abertura da porta da bagageira é assinalada pela
intermitência dupla dos indicadores de direcção.
PEDIDO DE TELECOMANDOS
SUPLEMENTARESO sistema pode reconhecer até 8 telecomandos. Se for necessário
solicitar um novo telecomando, dirigir-se aos Serviços Autorizados
Alfa Romeo, levando o cartão CODE Card (para versões/mercados,
onde previsto), um documento de identidade e os documentos
identificativos de propriedade do veículo.
fig. 15
A0J0027
42
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

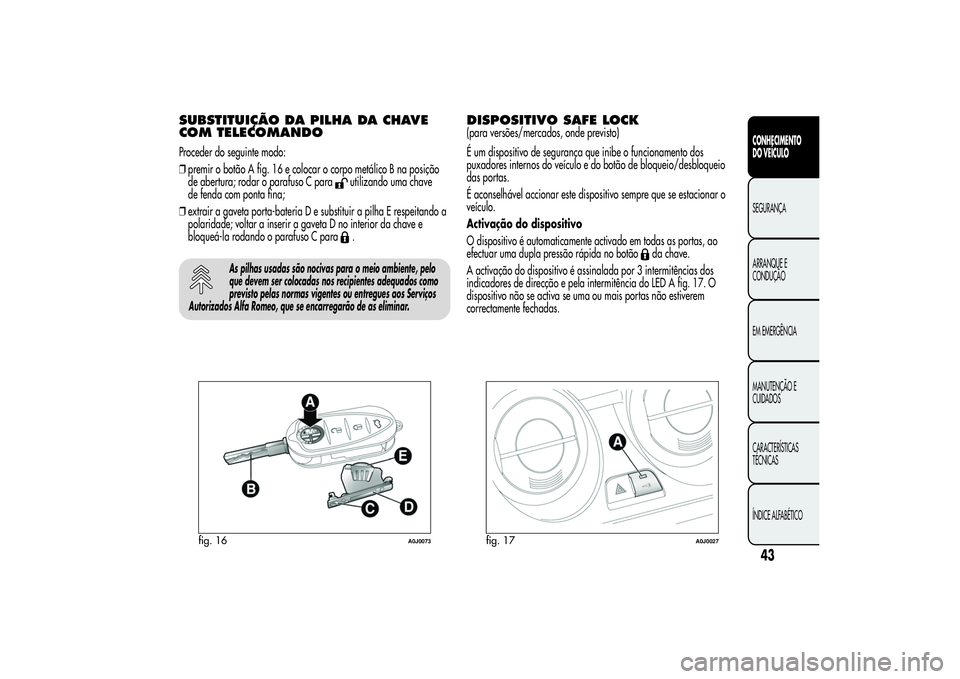

SUBSTITUIÇÃO DA PILHA DA CHAVE
COM TELECOMANDOProceder do seguinte modo:
❒premir o botão A fig. 16 e colocar o corpo metálico B na posição
de abertura; rodar o parafuso C para
utilizando uma chave
de fenda com ponta fina;
❒extrair a gaveta porta-bateria D e substituir a pilha E respeitando a
polaridade; voltar a inserir a gaveta D no interior da chave e
bloqueá-la rodando o parafuso C para.
As pilhas usadas são nocivas para o meio ambiente, pelo
que devem ser colocadas nos recipientes adequados como
previsto pelas normas vigentes ou entregues aos Serviços
Autorizados Alfa Romeo, que se encarregarão de as eliminar.
DISPOSITIVO SAFE LOCK(para versões/mercados, onde previsto)
É um dispositivo de segurança que inibe o funcionamento dos
puxadores internos do veículo e do botão de bloqueio/desbloqueio
das portas.
É aconselhável accionar este dispositivo sempre que se estacionar o
veículo.
Activação do dispositivo
O dispositivo é automaticamente activado em todas as portas, ao
efectuar uma dupla pressão rápida no botão
da chave.
A activação do dispositivo é assinalada por 3 intermitências dos
indicadores de direcção e pela intermitência do LED A fig. 17. O
dispositivo não se activa se uma ou mais portas não estiverem
correctamente fechadas.
fig. 16
A0J0073
fig. 17
A0J0027
43CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

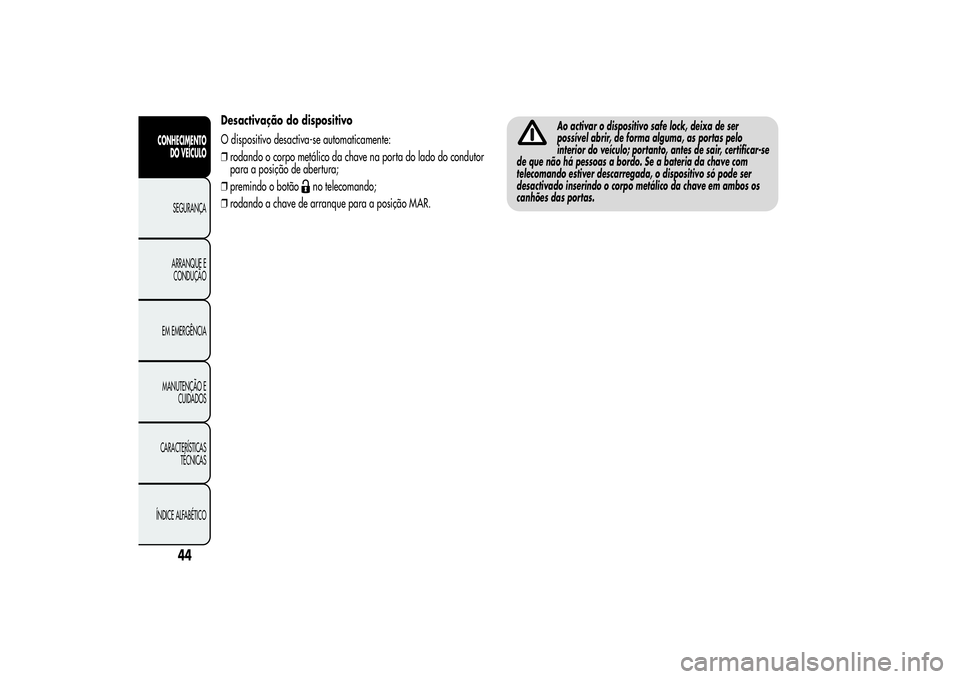

Desactivação do dispositivo
O dispositivo desactiva-se automaticamente:
❒rodando o corpo metálico da chave na porta do lado do condutor
para a posição de abertura;
❒premindo o botão
no telecomando;
❒rodando a chave de arranque para a posição MAR.
Ao activar o dispositivo safe lock, deixa de ser
possível abrir, de forma alguma, as portas pelo
interior do veículo; portanto, antes de sair, certificar-se
de que não há pessoas a bordo. Se a bateria da chave com
telecomando estiver descarregada, o dispositivo só pode ser
desactivado inserindo o corpo metálico da chave em ambos os
canhões das portas.
