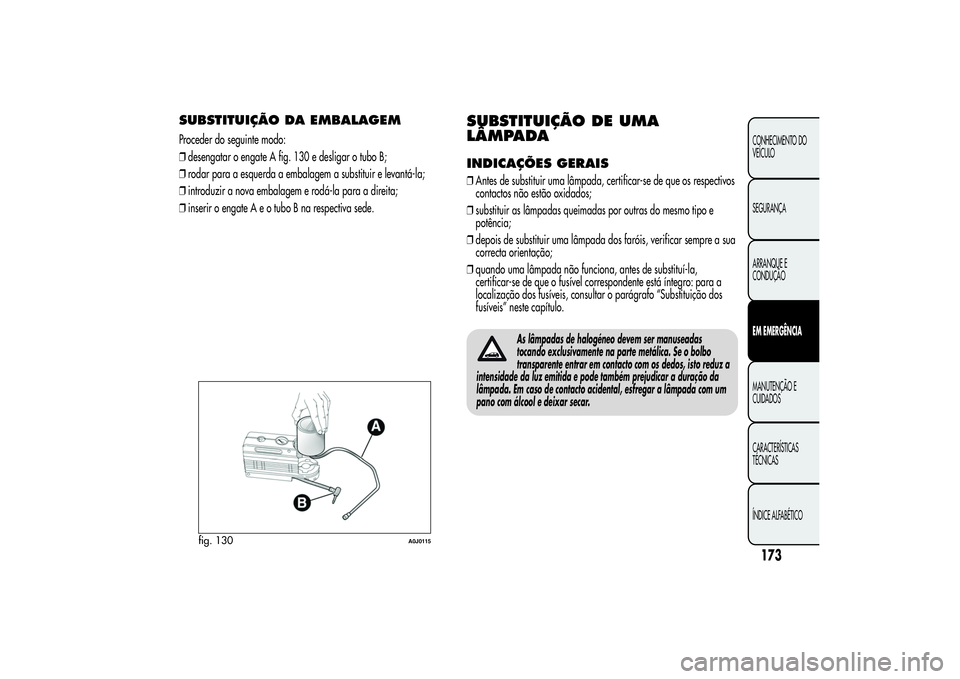

SUBSTITUIÇÃO DA EMBALAGEMProceder do seguinte modo:
❒desengatar o engate A fig. 130 e desligar o tubo B;
❒rodar para a esquerda a embalagem a substituir e levantá-la;
❒introduzir a nova embalagem e rodá-la para a direita;
❒inserir o engate A e o tubo B na respectiva sede.
SUBSTITUIÇÃO DE UMA
LÂMPADAINDICAÇÕES GERAIS❒Antes de substituir uma lâmpada, certificar-se de que os respectivos
contactos não estão oxidados;
❒substituir as lâmpadas queimadas por outras do mesmo tipo e
potência;
❒depois de substituir uma lâmpada dos faróis, verificar sempre a sua
correcta orientação;
❒quando uma lâmpada não funciona, antes de substituí-la,
certificar-se de que o fusível correspondente está íntegro: para a
localização dos fusíveis, consultar o parágrafo “Substituição dos
fusíveis” neste capítulo.
As lâmpadas de halogéneo devem ser manuseadas
tocando exclusivamente na parte metálica. Se o bolbo
transparente entrar em contacto com os dedos, isto reduz a
intensidade da luz emitida e pode também prejudicar a duração da
lâmpada. Em caso de contacto acidental, esfregar a lâmpada com um
pano com álcool e deixar secar.
fig. 130
A0J0115
173CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

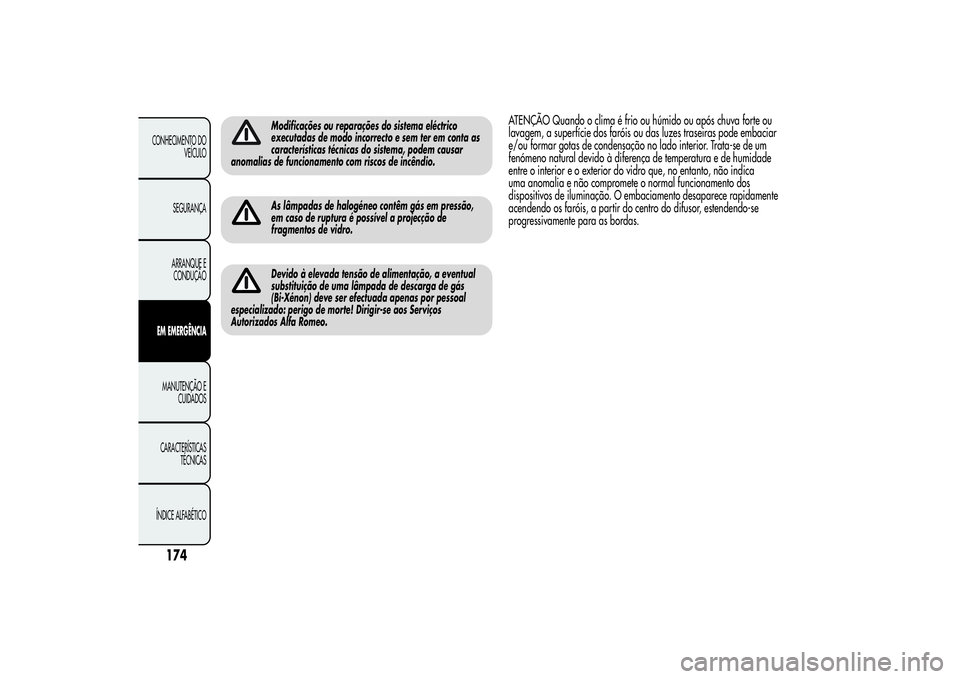

Modificações ou reparações do sistema eléctrico
executadas de modo incorrecto e sem ter em conta as
características técnicas do sistema, podem causar
anomalias de funcionamento com riscos de incêndio.As lâmpadas de halogéneo contêm gás em pressão,
em caso de ruptura é possível a projecção de
fragmentos de vidro.Devido à elevada tensão de alimentação, a eventual
substituição de uma lâmpada de descarga de gás
(Bi-Xénon) deve ser efectuada apenas por pessoal
especializado: perigo de morte! Dirigir-se aos Serviços
Autorizados Alfa Romeo.
ATENÇÃO Quando o clima é frio ou húmido ou após chuva forte ou
lavagem, a superfície dos faróis ou das luzes traseiras pode embaciar
e/ou formar gotas de condensação no lado interior. Trata-se de um
fenómeno natural devido à diferença de temperatura e de humidade
entre o interioreoexterior do vidro que, no entanto, não indica
uma anomalia e não compromete o normal funcionamento dos
dispositivos de iluminação. O embaciamento desaparece rapidamente
acendendo os faróis, a partir do centro do difusor, estendendo-se
progressivamente para as bordas.
174
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

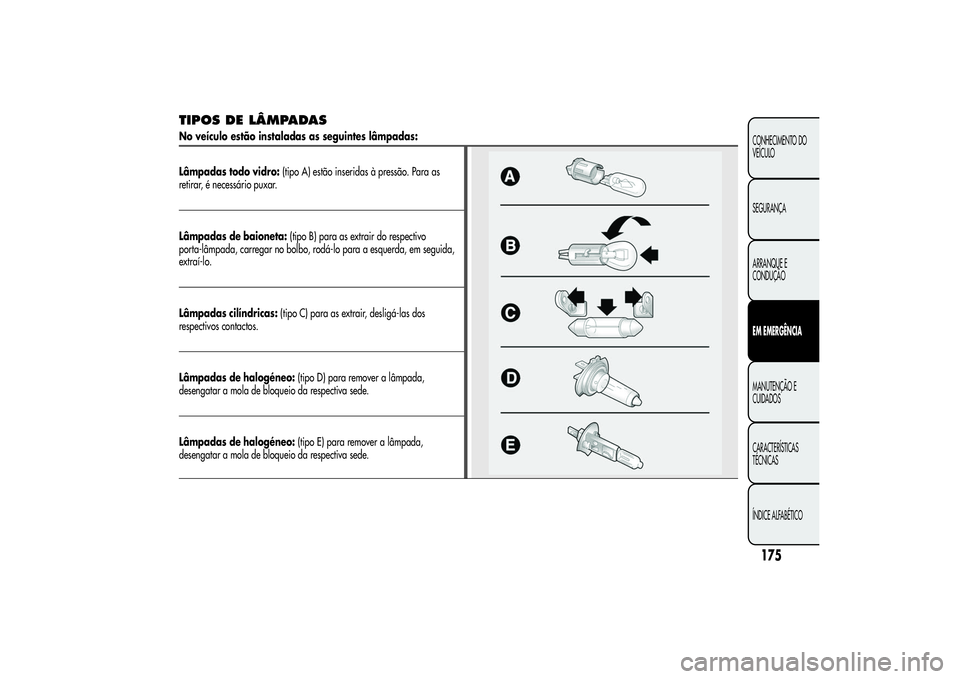

TIPOS DE LÂMPADASNo veículo estão instaladas as seguintes lâmpadas:
Lâmpadas todo vidro:(tipo A) estão inseridas à pressão. Para as
retirar, é necessário puxar.Lâmpadas de baioneta:(tipo B) para as extrair do respectivo
porta-lâmpada, carregar no bolbo, rodá-lo para a esquerda, em seguida,
extraí-lo.
Lâmpadas cilíndricas:(tipo C) para as extrair, desligá-las dos
respectivos contactos.
Lâmpadas de halogéneo:(tipo D) para remover a lâmpada,
desengatar a mola de bloqueio da respectiva sede.
Lâmpadas de halogéneo:(tipo E) para remover a lâmpada,
desengatar a mola de bloqueio da respectiva sede.
175CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

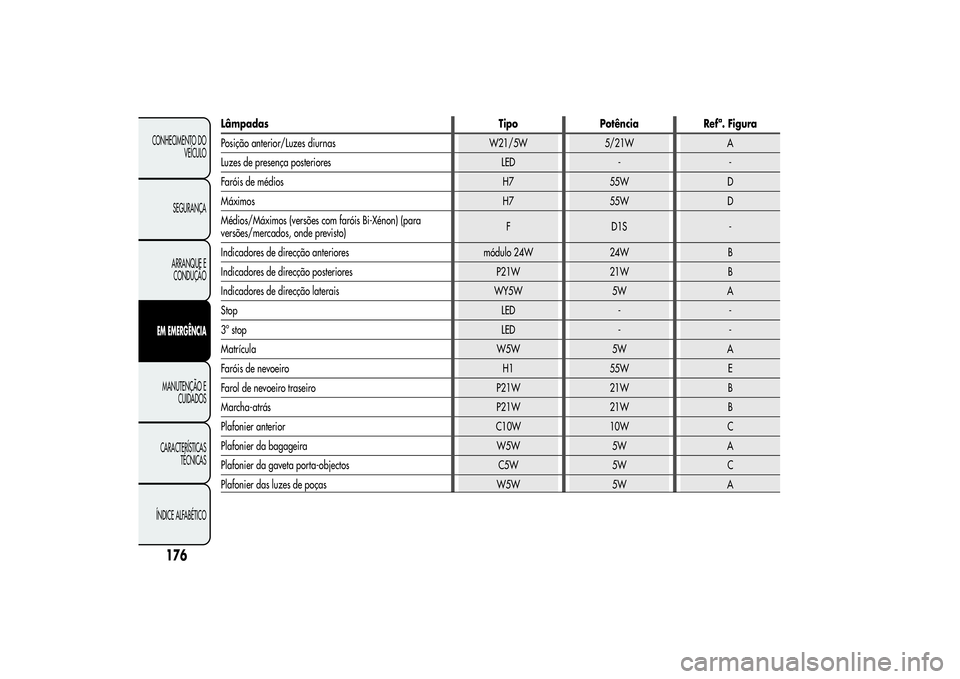

Lâmpadas Tipo Potência Refª. Figura
Posição anterior/Luzes diurnas W21/5W 5/21W A
Luzes de presença posteriores LED - -
Faróis de médios H7 55W D
Máximos H7 55W D
Médios/Máximos (versões com faróis Bi-Xénon) (para
versões/mercados, onde previsto)F D1S -
Indicadores de direcção anteriores módulo 24W 24W B
Indicadores de direcção posteriores P21W 21W B
Indicadores de direcção laterais WY5W 5W A
Stop LED - -
3º stop LED - -
Matrícula W5W 5W A
Faróis de nevoeiro H1 55W E
Farol de nevoeiro traseiro P21W 21W B
Marcha-atrás P21W 21W B
Plafonier anterior C10W 10W C
Plafonier da bagageira W5W 5W A
Plafonier da gaveta porta-objectos C5W 5W C
Plafonier das luzes de poças W5W 5W A
176
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

SUBSTITUIÇÃO DA LÂMPADA
EXTERNAGRUPOS ÓPTICOS ANTERIORESContêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e de direcção. A disposição das lâmpadas é a
seguinte fig. 131:ALuzes de mínimos/luzes diurnas e luzes de máximosBLuzes dos médiosCIndicadores de direcção
LUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 131;
❒desenfiar o casquilho B fig. 132, extrair a lâmpada e substituí-la;
❒voltar a montar o casquilho B certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 131.LUZES DOS MÁXIMOSPara substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 131;
❒desenfiar o casquilho C fig. 132, extrair a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 131.
fig. 131
A0J0021
fig. 132
A0J0041
177CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

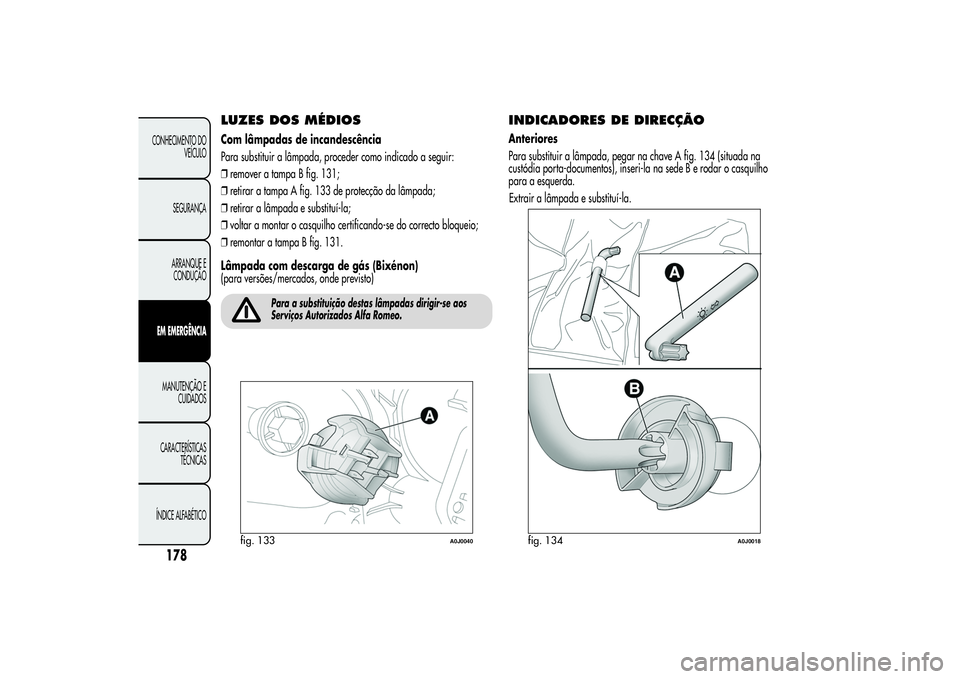

LUZES DOS MÉDIOSCom lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa B fig. 131;
❒retirar a tampa A fig. 133 de protecção da lâmpada;
❒retirar a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa B fig. 131.
Lâmpada com descarga de gás (Bixénon)
(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas dirigir-se aos
Serviços Autorizados Alfa Romeo.
INDICADORES DE DIRECÇÃOAnteriores
Para substituir a lâmpada, pegar na chave A fig. 134 (situada na
custódia porta-documentos), inseri-la na sede B e rodar o casquilho
para a esquerda.
fig. 133
A0J0040
fig. 134
A0J0018
178
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Extrair a lâmpada e substituí-la.

Laterais
Para substituir a lâmpada, proceder como indicado a seguir:
❒actuar no transparente A fig. 135 de modo a comprimir a mola B;
de seguida, puxar o grupo para fora;
❒rodar para a esquerda o casquilho C, extrair a lâmpada e
substituí-la;
❒remontar o casquilho C na tampa transparente rodando-o no
sentido dos ponteiros do relógio;
❒remontar o grupo certificando-se do estalido de bloqueio da mola
interna B.
LUZES DE NEVOEIRO(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços
Autorizados Alfa Romeo.GRUPOS ÓPTICOS POSTERIORESPara aceder ao grupo óptico, actuar no revestimento lateral da
bagageira (ver fig. 136). Contêm as lâmpadas das luzes de mínimos,
direcção e stop.LUZES DOS MÍNIMOS/LUZES DE STOPSão de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
fig. 135
A0J0042
fig. 136
A0J0043
179CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

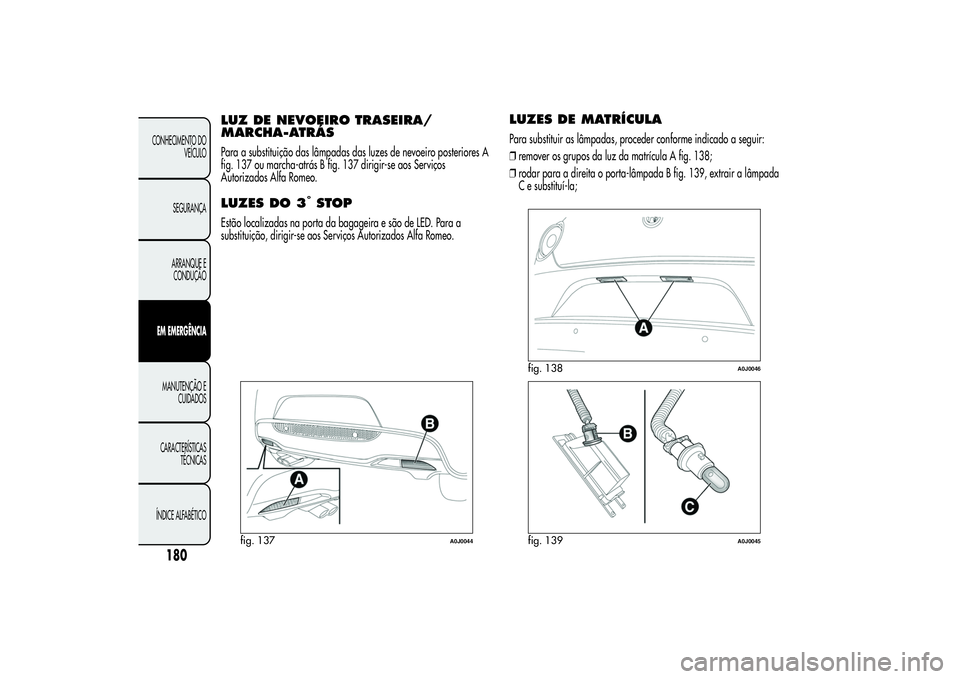

LUZ DE NEVOEIRO TRASEIRA/
MARCHA-ATRÁSPara a substituição das lâmpadas das luzes de nevoeiro posteriores A
fig. 137 ou marcha-atrás B fig. 137 dirigir-se aos Serviços
Autorizados Alfa Romeo.LUZES DO 3
°STOP
Estão localizadas na porta da bagageira e são de LED. Para a
substituição, dirigir-se aos Serviços Autorizados Alfa Romeo.
LUZES DE MATRÍCULAPara substituir as lâmpadas, proceder conforme indicado a seguir:
❒remover os grupos da luz da matrícula A fig. 138;
❒rodar para a direita o porta-lâmpada B fig. 139, extrair a lâmpada
C e substituí-la;
fig. 137
A0J0044
fig. 138
A0J0046
fig. 139
A0J0045
