2013 Alfa Romeo MiTo Manual de Uso e Manutenção (in Portuguese)

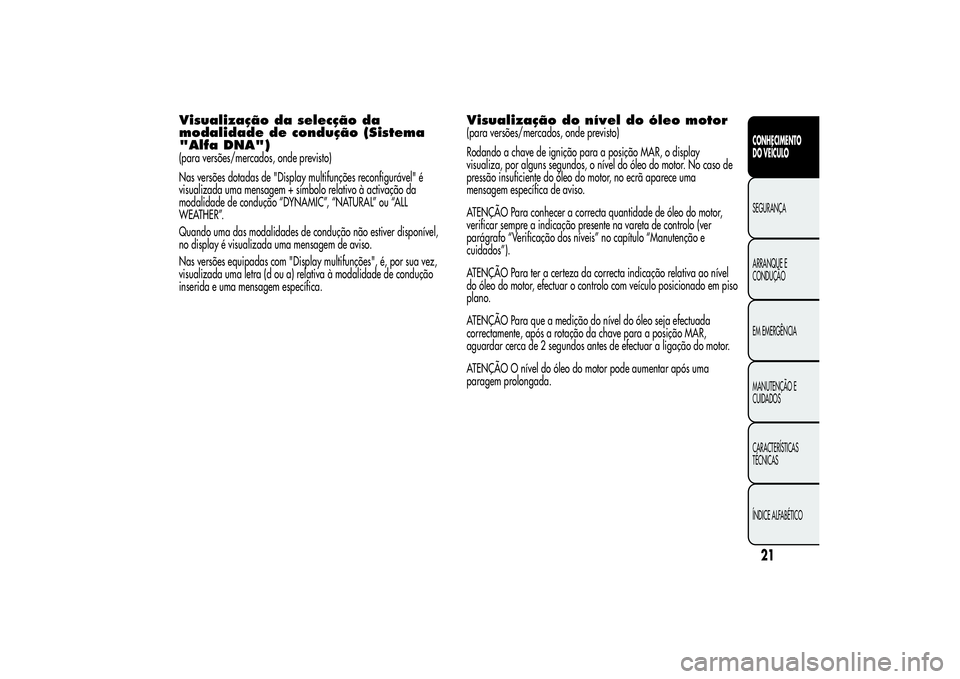

Visualização da selecção da
modalidade de condução (Sistema
"Alfa DNA")(para versões/mercados, onde previsto)
Nas versões dotadas de "Display multifunções reconfigurável" é
visualizada uma mensagem + símbolo relativo à activação da
modalidade de condução “DYNAMIC”, “NATURAL” ou “ALL
WEATHER”.
Quando uma das modalidades de condução não estiver disponível,
no display é visualizada uma mensagem de aviso.
Nas versões equipadas com "Display multifunções", é, por sua vez,
visualizada uma letra (d ou a) relativa à modalidade de condução
inserida e uma mensagem específica.
Visualização do nível do óleo motor(para versões/mercados, onde previsto)
Rodando a chave de ignição para a posição MAR, o display
visualiza, por alguns segundos, o nível do óleo do motor. No caso de
pressão insuficiente do óleo do motor, no ecrã aparece uma
mensagem específica de aviso.
ATENÇÃO Para conhecer a correcta quantidade de óleo do motor,
verificar sempre a indicação presente na vareta de controlo (ver
parágrafo “Verificação dos níveis” no capítulo “Manutenção e
cuidados”).
ATENÇÃO Para ter a certeza da correcta indicação relativa ao nível
do óleo do motor, efectuar o controlo com veículo posicionado em piso
plano.
ATENÇÃO Para que a medição do nível do óleo seja efectuada
correctamente, após a rotação da chave para a posição MAR,
aguardar cerca de 2 segundos antes de efectuar a ligação do motor.
ATENÇÃO O nível do óleo do motor pode aumentar após uma
paragem prolongada.
21CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

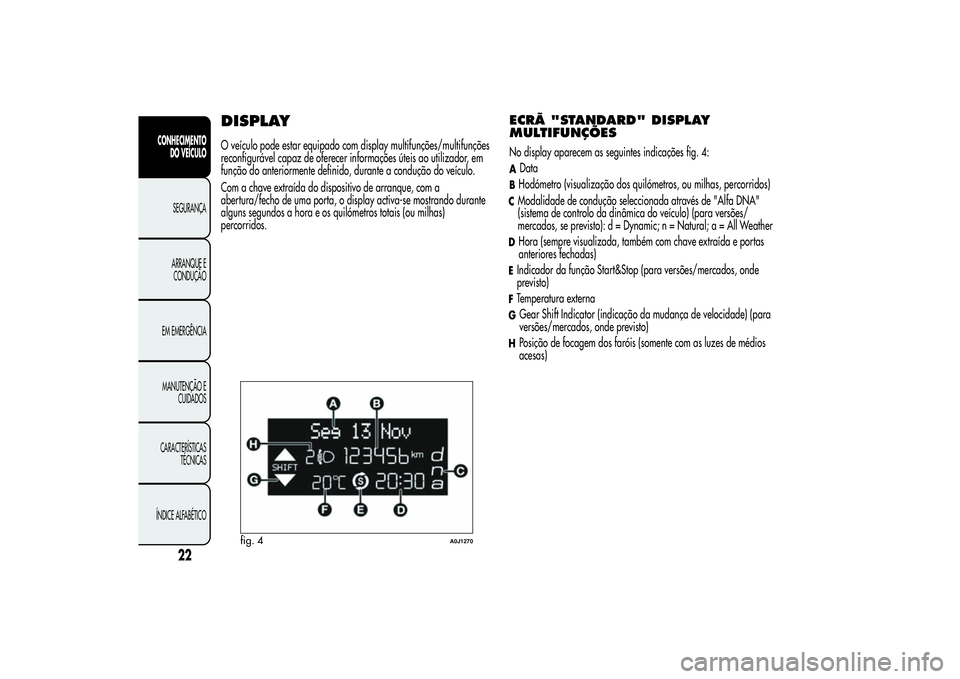

DISPLAYO veículo pode estar equipado com display multifunções/multifunções
reconfigurável capaz de oferecer informações úteis ao utilizador, em
função do anteriormente definido, durante a condução do veículo.
Com a chave extraída do dispositivo de arranque, com a
abertura/fecho de uma porta, o display activa-se mostrando durante
alguns segundos a hora e os quilómetros totais (ou milhas)
percorridos.
ECRÃ "STANDARD" DISPLAY
MULTIFUNÇÕESNo display aparecem as seguintes indicações fig. 4:ADataBHodómetro (visualização dos quilómetros, ou milhas, percorridos)CModalidade de condução seleccionada através de "Alfa DNA"
(sistema de controlo da dinâmica do veículo) (para versões/
mercados, se previsto): d = Dynamic; n = Natural; a = All WeatherDHora (sempre visualizada, também com chave extraída e portas
anteriores fechadas)EIndicador da função Start&Stop (para versões/mercados, onde
previsto)FTemperatura externaGGear Shift Indicator (indicação da mudança de velocidade) (para
versões/mercados, onde previsto)HPosição de focagem dos faróis (somente com as luzes de médios
acesas)
fig. 4
A0J1270
22
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

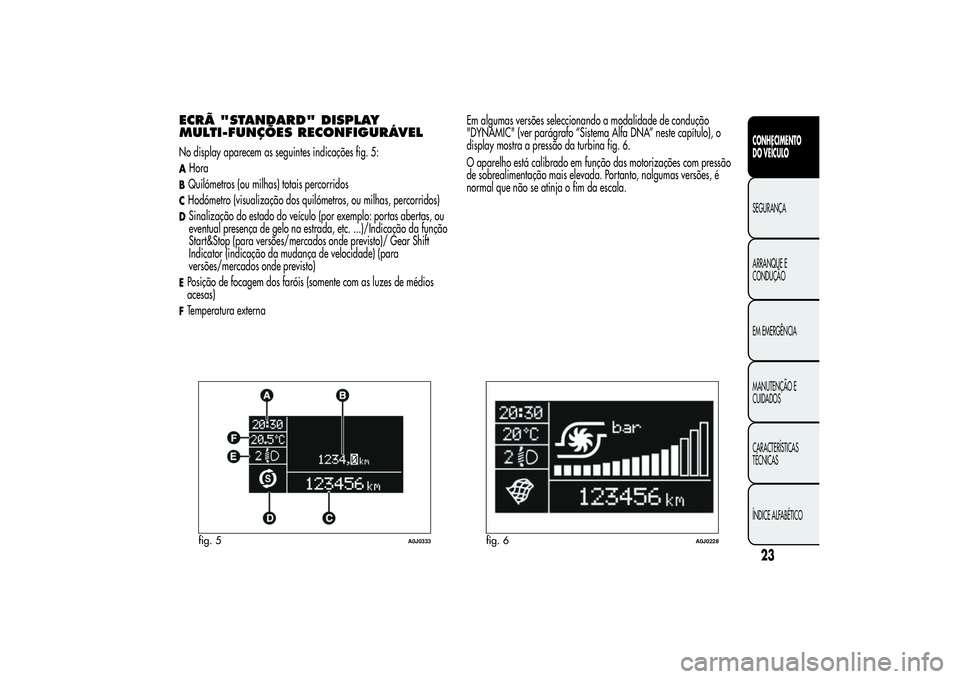

ECRÃ "STANDARD" DISPLAY
MULTI-FUNÇÕES RECONFIGURÁVELNo display aparecem as seguintes indicações fig. 5:AHoraBQuilómetros (ou milhas) totais percorridosCHodómetro (visualização dos quilómetros, ou milhas, percorridos)DSinalização do estado do veículo (por exemplo: portas abertas, ou
eventual presença de gelo na estrada, etc. ...)/Indicação da função
Start&Stop (para versões/mercados onde previsto)/ Gear Shift
Indicator (indicação da mudança de velocidade) (para
versões/mercados onde previsto)EPosição de focagem dos faróis (somente com as luzes de médios
acesas)FTemperatura externaEm algumas versões seleccionando a modalidade de condução
"DYNAMIC" (ver parágrafo “Sistema Alfa DNA” neste capítulo), o
display mostra a pressão da turbina fig. 6.
O aparelho está calibrado em função das motorizações com pressão
de sobrealimentação mais elevada. Portanto, nalgumas versões, é
normal que não se atinja o fim da escala.fig. 5
A0J0333
fig. 6
A0J0228
23CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

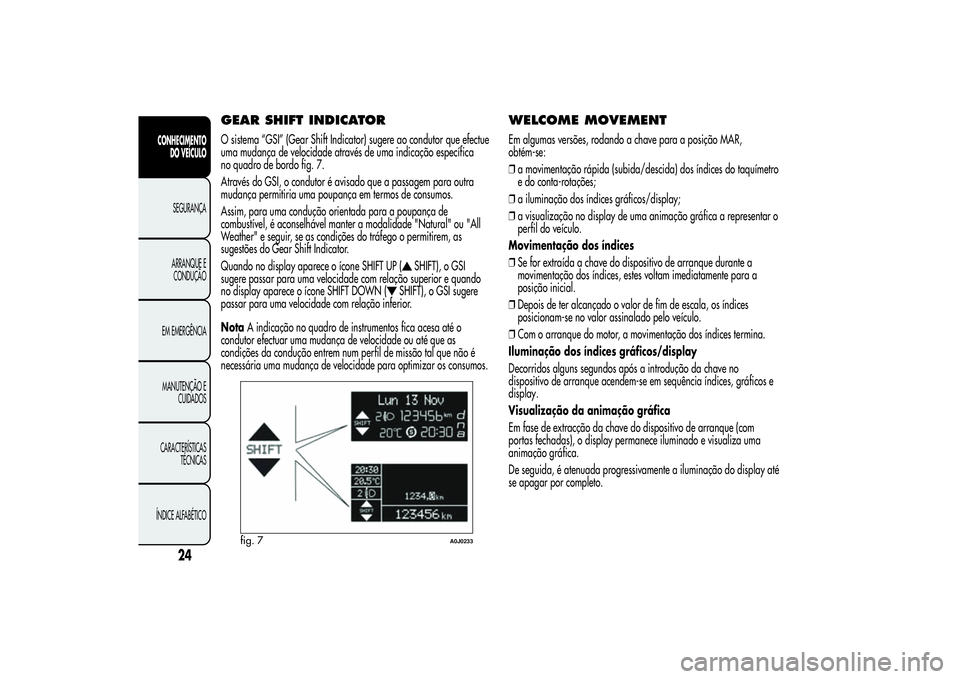

GEAR SHIFT INDICATORO sistema “GSI” (Gear Shift Indicator) sugere ao condutor que efectue
uma mudança de velocidade através de uma indicação específica
no quadro de bordo fig. 7.
Através do GSI, o condutor é avisado que a passagem para outra
mudança permitiria uma poupança em termos de consumos.
Assim, para uma condução orientada para a poupança de
combustível, é aconselhável manter a modalidade "Natural" ou "All
Weather" e seguir, se as condições do tráfego o permitirem, as
sugestões do Gear Shift Indicator.
Quando no display aparece o ícone SHIFT UP (
SHIFT), o GSI
sugere passar para uma velocidade com relação superior e quando
no display aparece o ícone SHIFT DOWN (
SHIFT), o GSI sugere
passar para uma velocidade com relação inferior.
NotaA indicação no quadro de instrumentos fica acesa até o
condutor efectuar uma mudança de velocidade ou até que as
condições da condução entrem num perfil de missão tal que não é
necessária uma mudança de velocidade para optimizar os consumos.
WELCOME MOVEMENTEm algumas versões, rodando a chave para a posição MAR,
obtém-se:
❒a movimentação rápida (subida/descida) dos índices do taquímetro
e do conta-rotações;
❒a iluminação dos índices gráficos/display;
❒a visualização no display de uma animação gráfica a representar o
perfil do veículo.
Movimentação dos índices
❒Se for extraída a chave do dispositivo de arranque durante a
movimentação dos índices, estes voltam imediatamente para a
posição inicial.
❒Depois de ter alcançado o valor de fim de escala, os índices
posicionam-se no valor assinalado pelo veículo.
❒Com o arranque do motor, a movimentação dos índices termina.
Iluminação dos índices gráficos/display
Decorridos alguns segundos após a introdução da chave no
dispositivo de arranque acendem-se em sequência índices, gráficos e
display.
Visualização da animação gráfica
Em fase de extracção da chave do dispositivo de arranque (com
portas fechadas), o display permanece iluminado e visualiza uma
animação gráfica.
De seguida, é atenuada progressivamente a iluminação do display até
se apagar por completo.
fig. 7
A0J0233
24
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

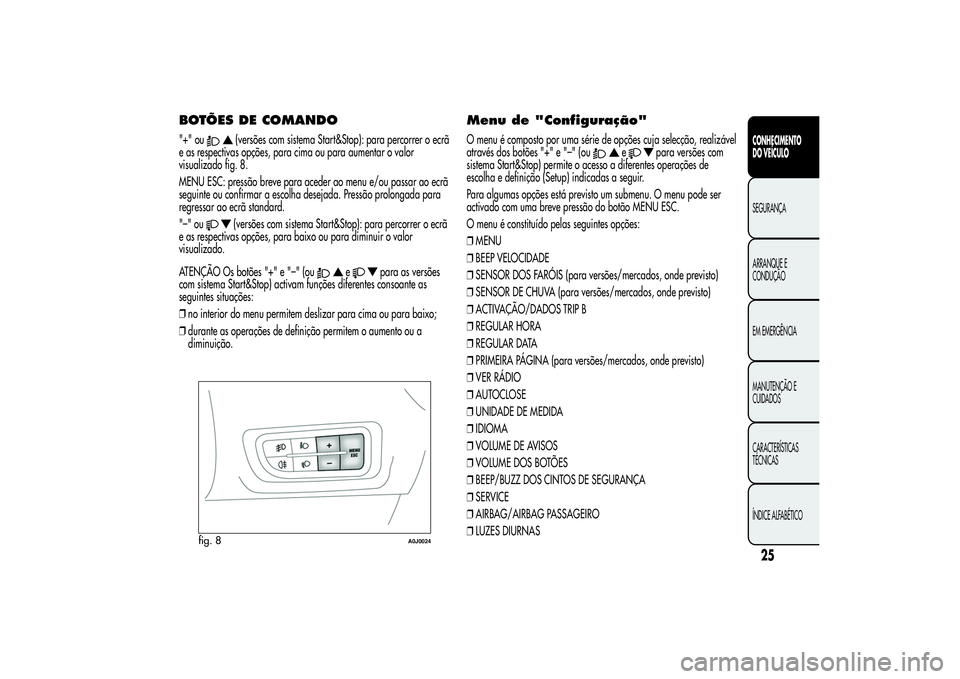

BOTÕES DE COMANDO"+" ou
(versões com sistema Start&Stop): para percorrer o ecrã
e as respectivas opções, para cima ou para aumentar o valor
visualizado fig. 8.
MENU ESC: pressão breve para aceder ao menu e/ou passar ao ecrã
seguinte ou confirmar a escolha desejada. Pressão prolongada para
regressar ao ecrã standard.
"–" ou(versões com sistema Start&Stop): para percorrer o ecrã
e as respectivas opções, para baixo ou para diminuir o valor
visualizado.
ATENÇÃO Os botões "+" e "–" (ou
e
para as versões
com sistema Start&Stop) activam funções diferentes consoante as
seguintes situações:
❒no interior do menu permitem deslizar para cima ou para baixo;
❒durante as operações de definição permitem o aumento ou a
diminuição.
Menu de "Configuração"O menu é composto por uma série de opções cuja selecção, realizável
através dos botões "+" e "–" (ou
e
para versões com
sistema Start&Stop) permite o acesso a diferentes operações de
escolha e definição (Setup) indicadas a seguir.
Para algumas opções está previsto um submenu. O menu pode ser
activado com uma breve pressão do botão MENU ESC.
O menu é constituído pelas seguintes opções:
❒MENU
❒BEEP VELOCIDADE
❒SENSOR DOS FARÓIS (para versões/mercados, onde previsto)
❒SENSOR DE CHUVA (para versões/mercados, onde previsto)
❒ACTIVAÇÃO/DADOS TRIP B
❒REGULAR HORA
❒REGULAR DATA
❒PRIMEIRA PÁGINA (para versões/mercados, onde previsto)
❒VER RÁDIO
❒AUTOCLOSE
❒UNIDADE DE MEDIDA
❒IDIOMA
❒VOLUME DE AVISOS
❒VOLUME DOS BOTÕES
❒BEEP/BUZZ DOS CINTOS DE SEGURANÇA
❒SERVICE
❒AIRBAG/AIRBAG PASSAGEIRO
❒LUZES DIURNAS
fig. 8
A0J0024
25CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

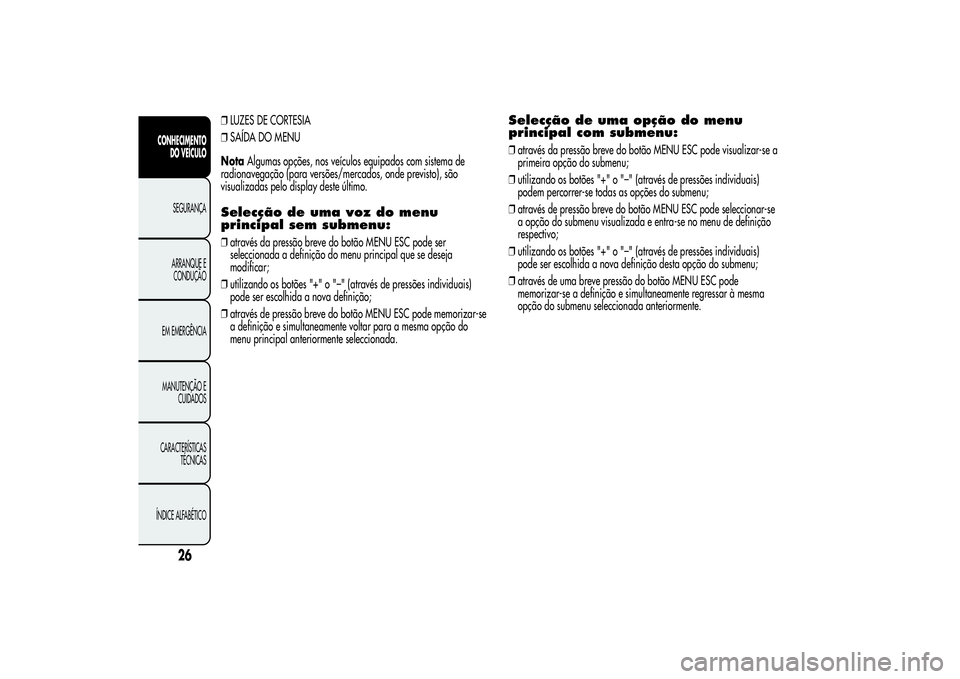

❒LUZES DE CORTESIA
❒SAÍDA DO MENU
NotaAlgumas opções, nos veículos equipados com sistema de
radionavegação (para versões/mercados, onde previsto), são
visualizadas pelo display deste último.Selecção de uma voz do menu
principal sem submenu:❒através da pressão breve do botão MENU ESC pode ser
seleccionada a definição do menu principal que se deseja
modificar;
❒utilizando os botões "+" o "–" (através de pressões individuais)
pode ser escolhida a nova definição;
❒através de pressão breve do botão MENU ESC pode memorizar-se
a definição e simultaneamente voltar para a mesma opção do
menu principal anteriormente seleccionada.
Selecção de uma opção do menu
principal com submenu:❒através da pressão breve do botão MENU ESC pode visualizar-se a
primeira opção do submenu;
❒utilizando os botões "+" o "–" (através de pressões individuais)
podem percorrer-se todas as opções do submenu;
❒através de pressão breve do botão MENU ESC pode seleccionar-se
a opção do submenu visualizada e entra-se no menu de definição
respectivo;
❒utilizando os botões "+" o "–" (através de pressões individuais)
pode ser escolhida a nova definição desta opção do submenu;
❒através de uma breve pressão do botão MENU ESC pode
memorizar-se a definição e simultaneamente regressar à mesma
opção do submenu seleccionada anteriormente.
26
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

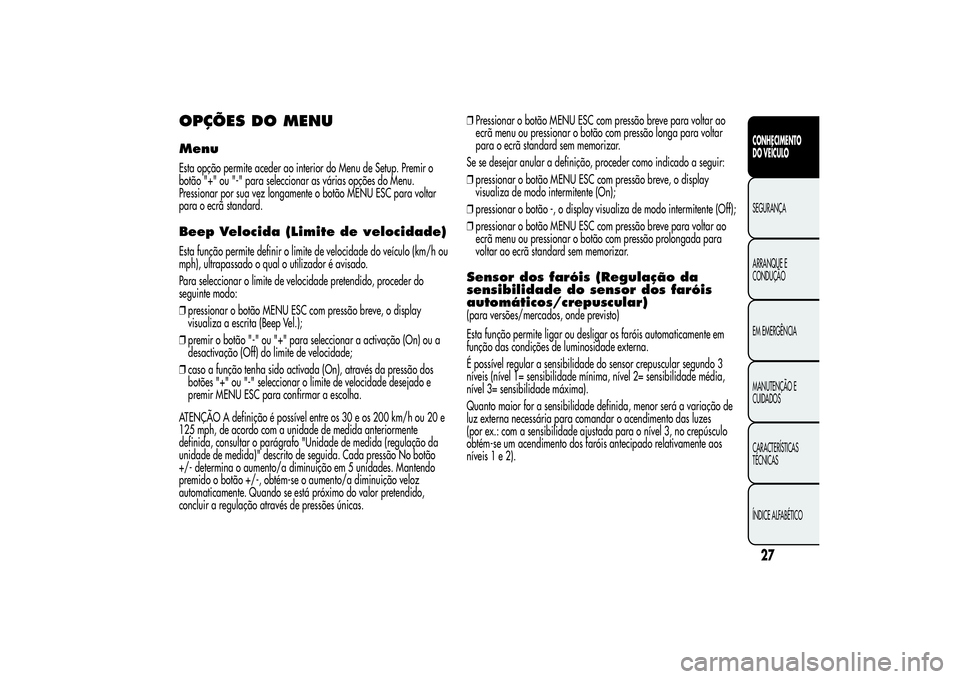

OPÇÕES DO MENUMenuEsta opção permite aceder ao interior do Menu de Setup. Premir o
botão "+" ou "-" para seleccionar as várias opções do Menu.
Pressionar por sua vez longamente o botão MENU ESC para voltar
para o ecrã standard.Beep Velocida (Limite de velocidade)Esta função permite definir o limite de velocidade do veículo (km/h ou
mph), ultrapassado o qual o utilizador é avisado.
Para seleccionar o limite de velocidade pretendido, proceder do
seguinte modo:
❒pressionar o botão MENU ESC com pressão breve, o display
visualiza a escrita (Beep Vel.);
❒premir o botão "-" ou "+" para seleccionar a activação (On) ou a
desactivação (Off) do limite de velocidade;
❒caso a função tenha sido activada (On), através da pressão dos
botões "+" ou "-" seleccionar o limite de velocidade desejado e
premir MENU ESC para confirmar a escolha.
ATENÇÃO A definição é possível entre os 30 e os 200 km/h ou 20 e
125 mph, de acordo com a unidade de medida anteriormente
definida, consultar o parágrafo "Unidade de medida (regulação da
unidade de medida)" descrito de seguida. Cada pressão No botão
+/- determina o aumento/a diminuição em 5 unidades. Mantendo
premido o botão +/-, obtém-se o aumento/a diminuição veloz
automaticamente. Quando se está próximo do valor pretendido,
concluir a regulação através de pressões únicas.❒Pressionar o botão MENU ESC com pressão breve para voltar ao
ecrã menu ou pressionar o botão com pressão longa para voltar
para o ecrã standard sem memorizar.
Se se desejar anular a definição, proceder como indicado a seguir:
❒pressionar o botão MENU ESC com pressão breve, o display
visualiza de modo intermitente (On);
❒pressionar o botão -, o display visualiza de modo intermitente (Off);
❒pressionar o botão MENU ESC com pressão breve para voltar ao
ecrã menu ou pressionar o botão com pressão prolongada para
voltar ao ecrã standard sem memorizar.
Sensor dos faróis (Regulação da
sensibilidade do sensor dos faróis
automáticos/crepuscular)(para versões/mercados, onde previsto)
Esta função permite ligar ou desligar os faróis automaticamente em
função das condições de luminosidade externa.
É possível regular a sensibilidade do sensor crepuscular segundo 3
níveis (nível 1= sensibilidade mínima, nível 2= sensibilidade média,
nível 3= sensibilidade máxima).
Quanto maior for a sensibilidade definida, menor será a variação de
luz externa necessária para comandar o acendimento das luzes
(por ex.: com a sensibilidade ajustada para o nível 3, no crepúsculo
obtém-se um acendimento dos faróis antecipado relativamente aos
níveis 1 e 2).
27CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

Para definir a regulação desejada, proceder como indicado de
seguida:
❒pressionar o botão MENU ESC com pressão breve, o display
visualiza de modo intermitente o nível anteriormente seleccionado;
❒pressionar o botão + ou - para efectuar a escolha;
❒premir o botão MENU ESC com pressão breve para voltar ao ecrã
menu ou premir o botão com pressão prolongada para voltar ao
ecrã standard sem memorizar.Sens. chuva (Regulação da
sensibilidade do sensor de chuva)Esta função permite regular (para 4 níveis) a sensibilidade do sensor
de chuva.
Para definir o nível de sensibilidade desejado, proceder como
indicado de seguida:
❒premir o botão MENU ESC com pressão breve, o display mostra de
modo intermitente o “nível” da sensibilidade definido anteriormente;
❒pressionar o botão + ou - para efectuar a regulação;
❒pressionar o botão MENU ESC com pressão breve para voltar ao
ecrã menu ou pressionar o botão com pressão prolongada para
voltar ao ecrã standard sem memorizar.
Activação/Dados Trip B (Habilitação
Trip B)Esta função permite activar (On) ou desactivar (Off) a visualização do
Trip B (trip parcial). Para mais informações ver o parágrafo “Trip
computer”.
Para a activação/desactivação, proceder como indicado a seguir:
❒pressionar o botão MENU ESC com pressão breve, o display
visualiza de modo intermitente On ou Off em função do
anteriormente seleccionado;
❒pressionar o botão + ou - para efectuar a escolha;
❒pressionar o botão MENU ESC com pressão breve para voltar ao
ecrã menu ou pressionar o botão com pressão prolongada para
voltar ao ecrã standard sem memorizar.Acertar hora (Regulação do relógio)Esta função permite a regulação do relógio passando através de dois
submenus: “Hora” e “Formato”.
Para efectuar a regulação proceder como segue:
❒premir o botão MENU ESC com pressão breve, o display visualiza
os dois submenus "Hora" e "Formato";
❒pressionar o botão + ou - para se deslocar entre os dois sub-menus;
❒uma vez seleccionado o submenu que se pretende modificar,
pressionar o botão com pressão breve MENU ESC;
❒caso se entre no submenu “Hora”: premindo o botão MENU ESC
com pressão breve, o display visualiza no modo intermitente as
“horas”;
28
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
