SISTEMA “Alfa DNA” (Sistema
de controlo dinâmico do
veículo)É um dispositivo que permite, actuando na alavanca A fig. 72
(localizada no túnel central), seleccionar três diferentes modalidades
de resposta do veículo conforme as exigências de condução e as
condições da estrada:
❒d = Dynamic (modalidade para condução desportiva);
❒n = Natural (modalidade para condução em condições normais);
❒a - All Weather (modalidade para condução em condições de baixa
aderência, como por exemplo chuva e neve).
O dispositivo actua ainda nos sistemas de controlo dinâmico do
veículo (motor, direcção, sistema VDC, painel de instrumentos).
MODALIDADES DE CONDUÇÃOA alavanca A é do tipo mono-estável, ou seja, permanece sempre na
posição central.
A modalidade de condução activada é assinalada pelo acendimento
do respectivo LED no painel e pela indicação no display multifunções
reconfigurável, como ilustrado de seguida:
❒Modalità Dynamicfig. 73 (imagem do display disponível para
versões/mercados, onde previsto)
❒Modalidade All Weatherfig. 74
Modalidade “Natural”
Quando se liga a modalidade “Natural”, no display não aparece
nenhuma escrita/símbolo.VDC e ASR:
limites de intervenção destinados ao conforto em
condições de utilização normais para condições de
fig. 72
A0J0090
fig. 73
A0J0227
109CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
condução normais.

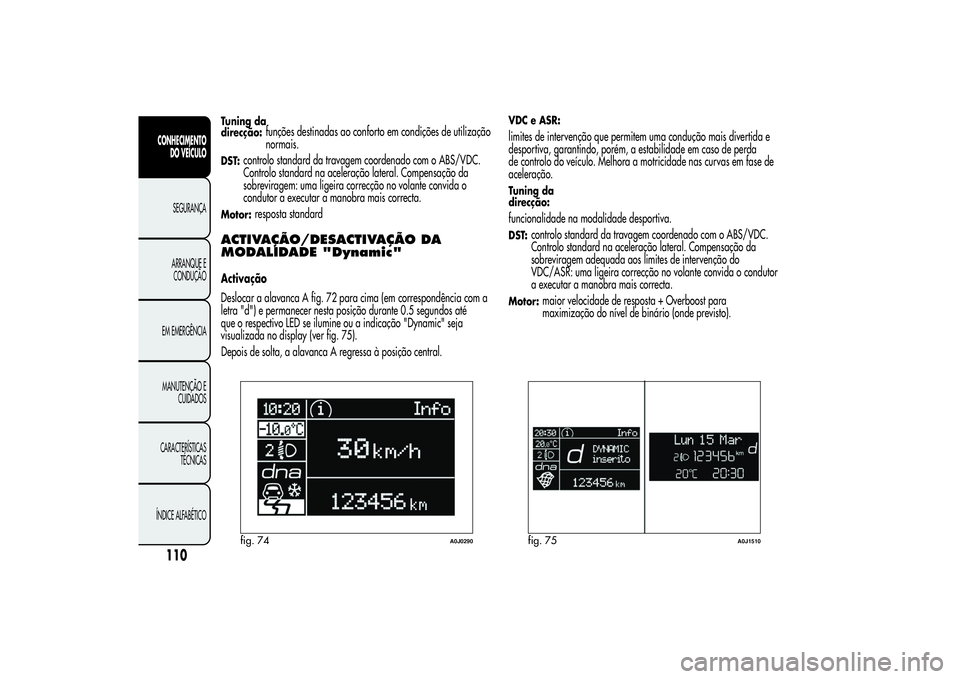

Tuning da
direcção:
funções destinadas ao conforto em condições de utilização
normais.
DST:
controlo standard da travagem coordenado com o ABS/VDC.
Controlo standard na aceleração lateral. Compensação da
sobreviragem: uma ligeira correcção no volante convida o
condutor a executar a manobra mais correcta.
Motor:
resposta standard
ACTIVAÇÃO/DESACTIVAÇÃO DA
MODALIDADE "Dynamic"Activação
Deslocar a alavanca A fig. 72 para cima (em correspondência com a
letra "d") e permanecer nesta posição durante 0.5 segundos até
que o respectivo LED se ilumine ou a indicação "Dynamic" seja
visualizada no display (ver fig. 75).
Depois de solta, a alavanca A regressa à posição central.
VDC e ASR:limites de intervenção que permitem uma condução mais divertida e
desportiva, garantindo, porém, a estabilidade em caso de perda
de controlo do veículo. Melhora a motricidade nas curvas em fase de
aceleração.Tuning da
direcção:funcionalidade na modalidade desportiva.DST:
controlo standard da travagem coordenado com o ABS/VDC.
Controlo standard na aceleração lateral. Compensação da
sobreviragem adequada aos limites de intervenção do
VDC/ASR: uma ligeira correcção no volante convida o condutor
a executar a manobra mais correcta.
Motor:
maior velocidade de resposta + Overboost para
maximização do nível de binário (onde previsto).
fig. 74
A0J0290
fig. 75
A0J1510
110CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

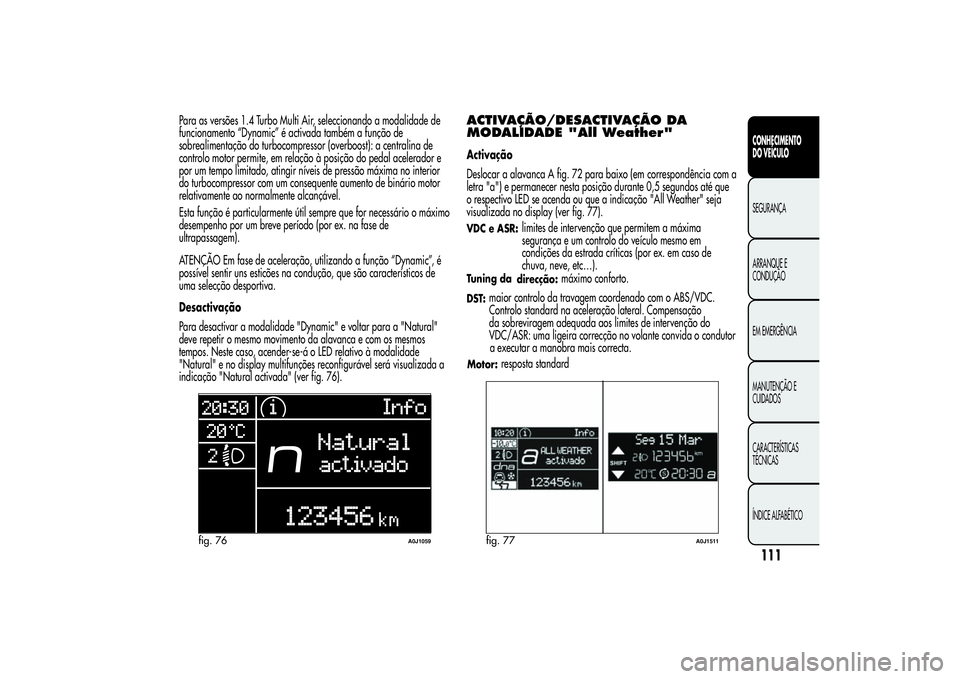

Para as versões 1.4 Turbo Multi Air, seleccionando a modalidade de
funcionamento “Dynamic” é activada também a função de
sobrealimentação do turbocompressor (overboost): a centralina de
controlo motor permite, em relação à posição do pedal acelerador e
por um tempo limitado, atingir níveis de pressão máxima no interior
do turbocompressor com um consequente aumento de binário motor
relativamente ao normalmente alcançável.
Esta função é particularmente útil sempre que for necessário o máximo
desempenho por um breve período (por ex. na fase de
ultrapassagem).
ATENÇÃO Em fase de aceleração, utilizando a função “Dynamic”, é
possível sentir uns esticões na condução, que são característicos de
uma selecção desportiva.
Desactivação
Para desactivar a modalidade "Dynamic" e voltar para a "Natural"
deve repetir o mesmo movimento da alavanca e com os mesmos
tempos. Neste caso, acender-se-á o LED relativo à modalidade
"Natural" e no display multifunções reconfigurável será visualizada a
indicação "Natural activada" (ver fig. 76).
ACTIVAÇÃO/DESACTIVAÇÃO DA
MODALIDADE "All Weather"Activação
Deslocar a alavanca A fig. 72 para baixo (em correspondência com a
letra "a") e permanecer nesta posição durante 0,5 segundos até que
o respectivo LED se acenda ou que a indicação "All Weather" seja
visualizada no display (ver fig. 77).VDC e ASR:
limites de intervenção que permitem a máxima
segurança e um controlo do veículo mesmo em
condições da estrada críticas (por ex. em caso de
chuva, neve, etc…).
Tuning da
direcção:
máximo conforto.
DST:
maior controlo da travagem coordenado com o ABS/VDC.
Controlo standard na aceleração lateral. Compensação
da sobreviragem adequada aos limites de intervenção do
VDC/ASR: uma ligeira correcção no volante convida o condutor
fig. 76
A0J1059
fig. 77
A0J1511
111CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
a executar a manobra mais correcta.
Motor:
resposta standard

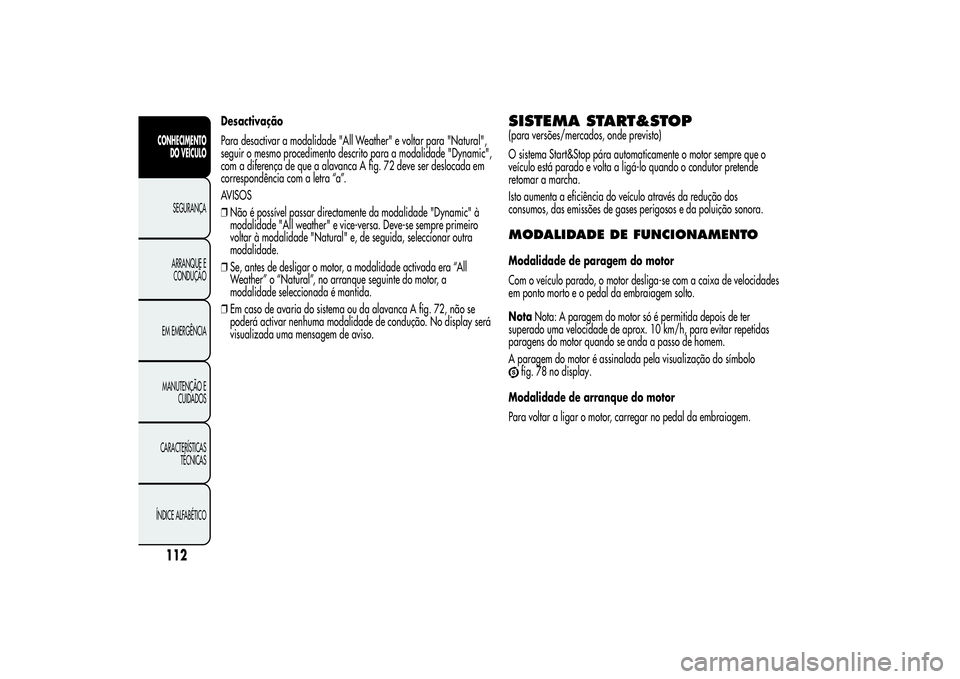

Desactivação
Para desactivar a modalidade "All Weather" e voltar para "Natural",
seguir o mesmo procedimento descrito para a modalidade "Dynamic",
com a diferença de que a alavanca A fig. 72 deve ser deslocada em
correspondência com a letra “a”.
AVISOS
❒Não é possível passar directamente da modalidade "Dynamic" à
modalidade "All weather" e vice-versa. Deve-se sempre primeiro
voltar à modalidade "Natural" e, de seguida, seleccionar outra
modalidade.
❒Se, antes de desligar o motor, a modalidade activada era “All
Weather” o “Natural”, no arranque seguinte do motor, a
modalidade seleccionada é mantida.
❒Em caso de avaria do sistema ou da alavanca A fig. 72, não se
poderá activar nenhuma modalidade de condução. No display será
visualizada uma mensagem de aviso.
SISTEMA START&STOP(para versões/mercados, onde previsto)
O sistema Start&Stop pára automaticamente o motor sempre que o
veículo está parado e volta a ligá-lo quando o condutor pretende
retomar a marcha.
Isto aumenta a eficiência do veículo através da redução dos
consumos, das emissões de gases perigosos e da poluição sonora.MODALIDADE DE FUNCIONAMENTOModalidade de paragem do motor
Com o veículo parado, o motor desliga-se com a caixa de velocidades
em ponto morto e o pedal da embraiagem solto.
NotaNota: A paragem do motor só é permitida depois de ter
superado uma velocidade de aprox. 10 km/h, para evitar repetidas
paragens do motor quando se anda a passo de homem.
A paragem do motor é assinalada pela visualização do símbolo
fig. 78 no display.
Modalidade de arranque do motor
Para voltar a ligar o motor, carregar no pedal da embraiagem.
112CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

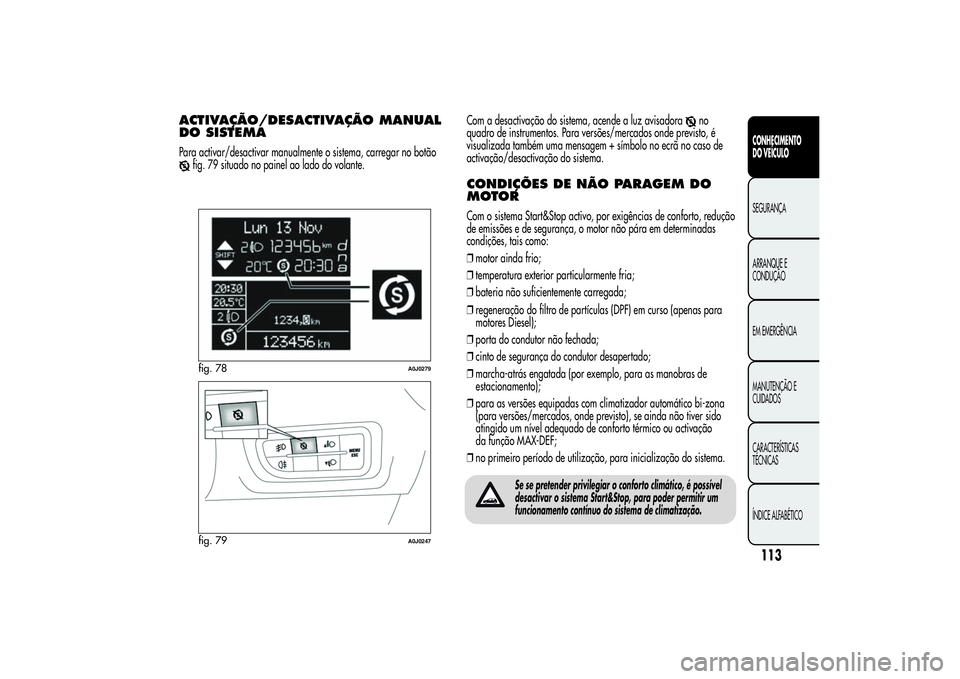

ACTIVAÇÃO/DESACTIVAÇÃOMANUAL
DO SISTEMAPara activar/desactivar manualmente o sistema, carregar no botão
fig. 79 situado no painel ao lado do volante.Com a desactivação do sistema, acende a luz avisadora
no
quadro de instrumentos. Para versões/mercados onde previsto, é
visualizada também uma mensagem + símbolo no ecrã no caso de
activação/desactivação do sistema.
CONDIÇÕES DE NÃO PARAGEM DO
MOTORCom o sistema Start&Stop activo, por exigências de conforto, redução
de emissões e de segurança, o motor não pára em determinadas
condições, tais como:
❒motor ainda frio;
❒temperatura exterior particularmente fria;
❒bateria não suficientemente carregada;
❒regeneração do filtro de partículas (DPF) em curso (apenas para
motores Diesel);
❒porta do condutor não fechada;
❒cinto de segurança do condutor desapertado;
❒marcha-atrás engatada (por exemplo, para as manobras de
estacionamento);
❒para as versões equipadas com climatizador automático bi-zona
(para versões/mercados, onde previsto), se ainda não tiver sido
atingido um nível adequado de conforto térmico ou activação
da função MAX-DEF;
❒no primeiro período de utilização, para inicialização do sistema.
fig. 78
A0J0279
fig. 79
A0J0247
113CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Se se pretender privilegiar o conforto climático, é possível
desactivar o sistema Start&Stop, para poder permitir um
funcionamento contínuo do sistema de climatização.

CONDIÇÕES DE NOVO ARRANQUE DO
MOTORPor exigências de conforto, contenção das emissões e por razões de
segurança, o motor pode voltar a arrancar automaticamente sem
nenhuma acção por parte do condutor, se se verificarem algumas
condições, tais como:
❒bateria não suficientemente carregada;
❒reduzida depressão do sistema de travagem (por exemplo após
repetidas pressões no pedal do travão);
❒veículo em movimento (por exemplo, nos casos de percurso em
estradas com inclinação);
❒paragem do motor através do sistema Start&Stop superior a cerca
de 3 minutos;
❒para as versões equipadas com climatizador automático bi-zona
(para versões/mercados, onde previsto), para permitir um nível
adequado de conforto térmico ou activação da função MAX-DEF.
Com mudança engatada, o novo arranque automático do motor só é
permitido pressionando a fundo o pedal de embraiagem. A operação
é assinalada ao condutor pela visualização de uma mensagem no
display e, para versões/mercados, onde previsto, pela intermitência
do símbolo
.Notas
Se o condutor não carregar no pedal da embraiagem, ao fim de cerca
de 3 minutos do motor ter sido desligado, a reactivação do motor só
será possível com a chave de ignição.
Nos casos indesejados de paragem do motor, devidos, por exemplo, a
libertações bruscas do pedal da embraiagem com a velocidade
engatada, se o sistema Start&Stop estiver activo, é possível voltar a
ligar o motor carregando a fundo no pedal da embraiagem ou
colocando as mudanças em ponto-morto.
FUNÇÕES DE SEGURANÇANas condições de paragem do motor através do sistema Start&Stop,
se o condutor retirar o próprio cinto de segurança e abrir a porta lado
do condutor ou do lado do passageiro, a nova ligação do motor só
é permitida através da chave de ignição.
Esta condição é assinalada ao condutor quer através de um buzzer,
quer através da intermitência do símbolo
no display (em algumas
versões juntamente com a visualização de uma mensagem).
114CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

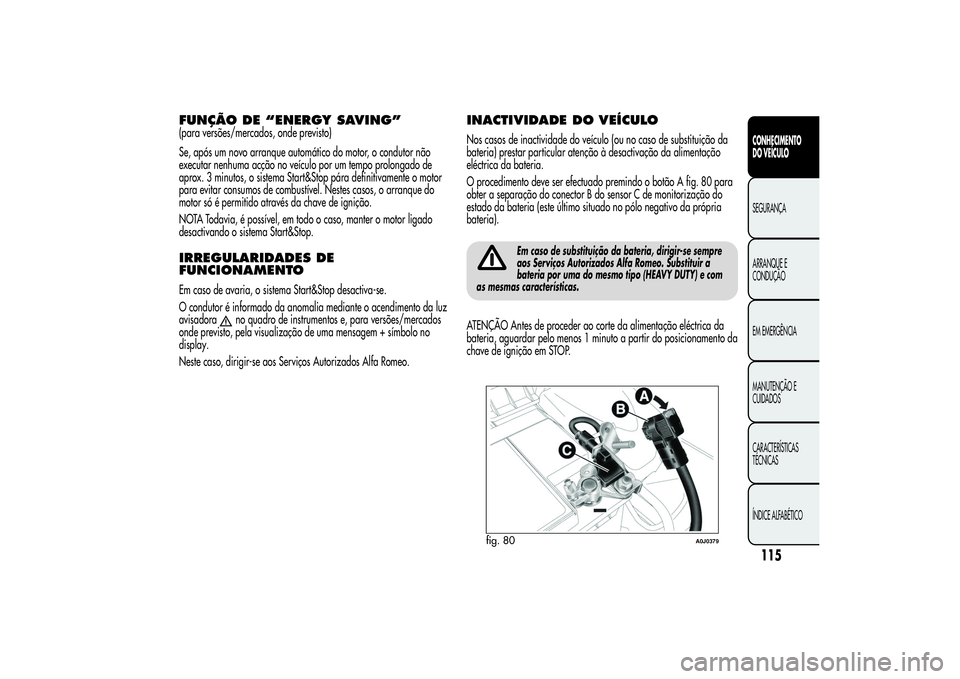

FUNÇÃO DE “ENERGY SAVING”(para versões/mercados, onde previsto)
Se, após um novo arranque automático do motor, o condutor não
executar nenhuma acção no veículo por um tempo prolongado de
aprox. 3 minutos, o sistema Start&Stop pára definitivamente o motor
para evitar consumos de combustível. Nestes casos, o arranque do
motor só é permitido através da chave de ignição.
NOTA Todavia, é possível, em todo o caso, manter o motor ligado
desactivando o sistema Start&Stop.IRREGULARIDADES DE
FUNCIONAMENTOEm caso de avaria, o sistema Start&Stop desactiva-se.
O condutor é informado da anomalia mediante o acendimento da luz
avisadora
no quadro de instrumentos e, para versões/mercados
onde previsto, pela visualização de uma mensagem + símbolo no
display.
Neste caso, dirigir-se aos Serviços Autorizados Alfa Romeo.
INACTIVIDADE DO VEÍCULONos casos de inactividade do veículo (ou no caso de substituição da
bateria) prestar particular atenção à desactivação da alimentação
eléctrica da bateria.
O procedimento deve ser efectuado premindo o botão A fig. 80 para
obter a separação do conector B do sensor C de monitorização do
estado da bateria (este último situado no pólo negativo da própria
bateria).
Em caso de substituição da bateria, dirigir-se sempre
aos Serviços Autorizados Alfa Romeo. Substituir a
bateria por uma do mesmo tipo (HEAVY DUTY) e com
as mesmas características.
ATENÇÃO Antes de proceder ao corte da alimentação eléctrica da
bateria, aguardar pelo menos 1 minuto a partir do posicionamento da
chave de ignição em STOP.
fig. 80
A0J0379
115CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

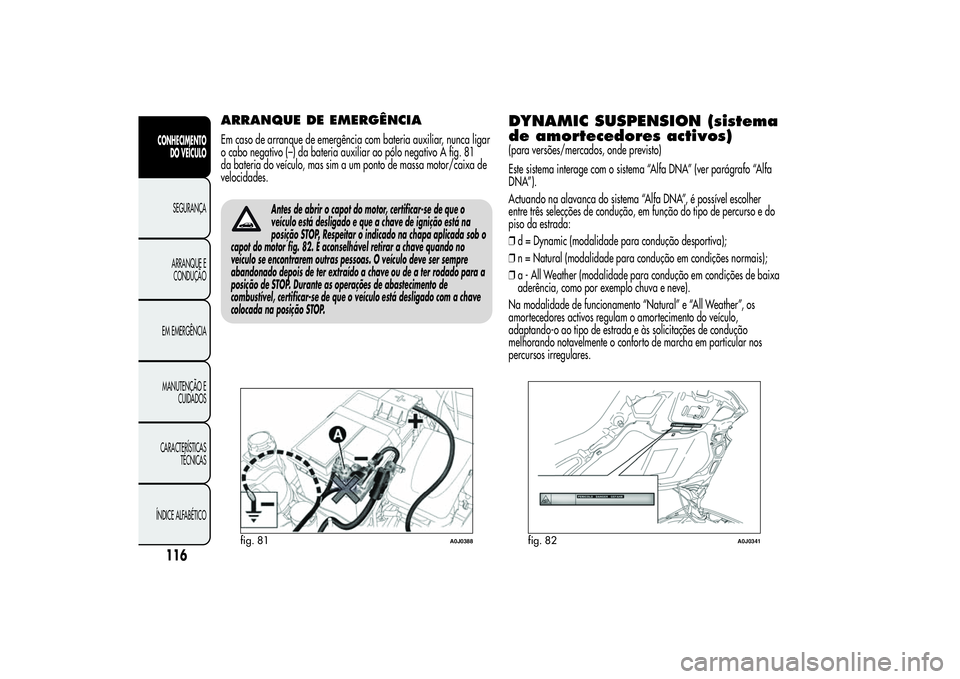

ARRANQUE DE EMERGÊNCIAEm caso de arranque de emergência com bateria auxiliar, nunca ligar
o cabo negativo (–) da bateria auxiliar ao pólo negativo A fig. 81
da bateria do veículo, mas sim a um ponto de massa motor/caixa de
velocidades.
Antes de abrir o capot do motor, certificar-se de que o
veículo está desligado e que a chave de ignição está na
posição STOP. Respeitar o indicado na chapa aplicada sob o
capot do motor fig. 82. É aconselhável retirar a chave quando no
veículo se encontrarem outras pessoas. O veículo deve ser sempre
abandonado depois de ter extraído a chave ou de a ter rodado para a
posição de STOP. Durante as operações de abastecimento de
combustível, certificar-se de que o veículo está desligado com a chave
colocada na posição STOP.
DYNAMIC SUSPENSION (sistema
de amortecedores activos)(para versões/mercados, onde previsto)
Este sistema interage com o sistema “Alfa DNA” (ver parágrafo “Alfa
DNA”).
Actuando na alavanca do sistema “Alfa DNA”, é possível escolher
entre três selecções de condução, em função do tipo de percurso e do
piso da estrada:
❒d = Dynamic (modalidade para condução desportiva);
❒n = Natural (modalidade para condução em condições normais);
❒a - All Weather (modalidade para condução em condições de baixa
aderência, como por exemplo chuva e neve).
Na modalidade de funcionamento “Natural” e “All Weather”, os
amortecedores activos regulam o amortecimento do veículo,
adaptando-o ao tipo de estrada e às solicitações de condução
melhorando notavelmente o conforto de marcha em particular nos
percursos irregulares.
fig. 81
A0J0388
fig. 82
A0J0341
116CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
