SUBSTITUIÇÃO DE UMA

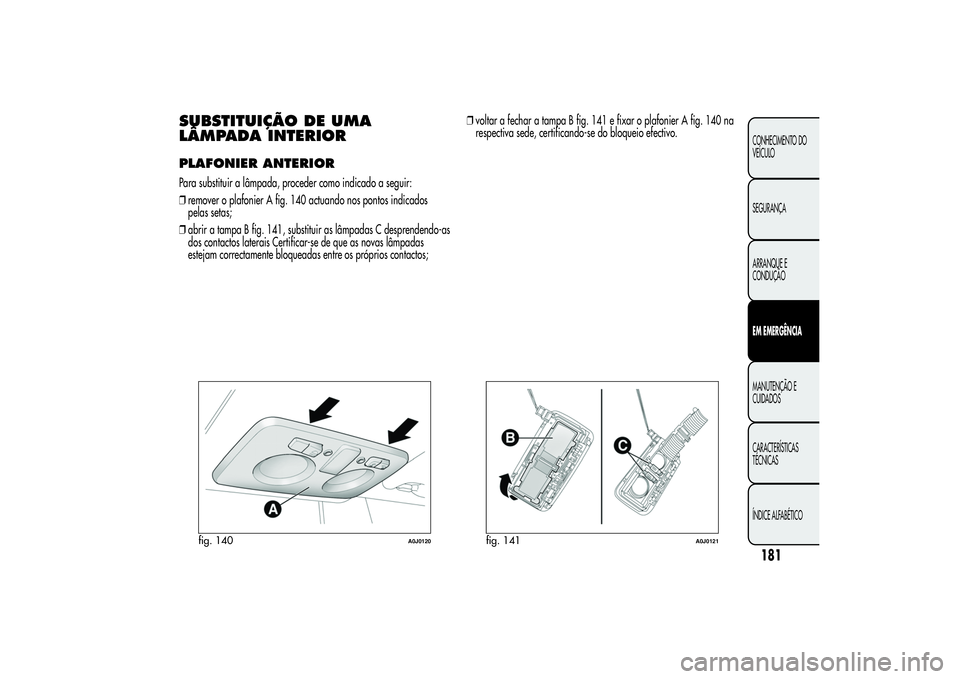

LÂMPADA INTERIORPLAFONIER ANTERIORPara substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 140 actuando nos pontos indicados
pelas setas;
❒abrir a tampa B fig. 141, substituir as lâmpadas C desprendendo-as
dos contactos laterais Certificar-se de que as novas lâmpadas
estejam correctamente bloqueadas entre os próprios contactos;❒voltar a fechar a tampa B fig. 141 e fixar o plafonier A fig. 140 na
respectiva sede, certificando-se do bloqueio efectivo.
fig. 140
A0J0120
fig. 141
A0J0121
181CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

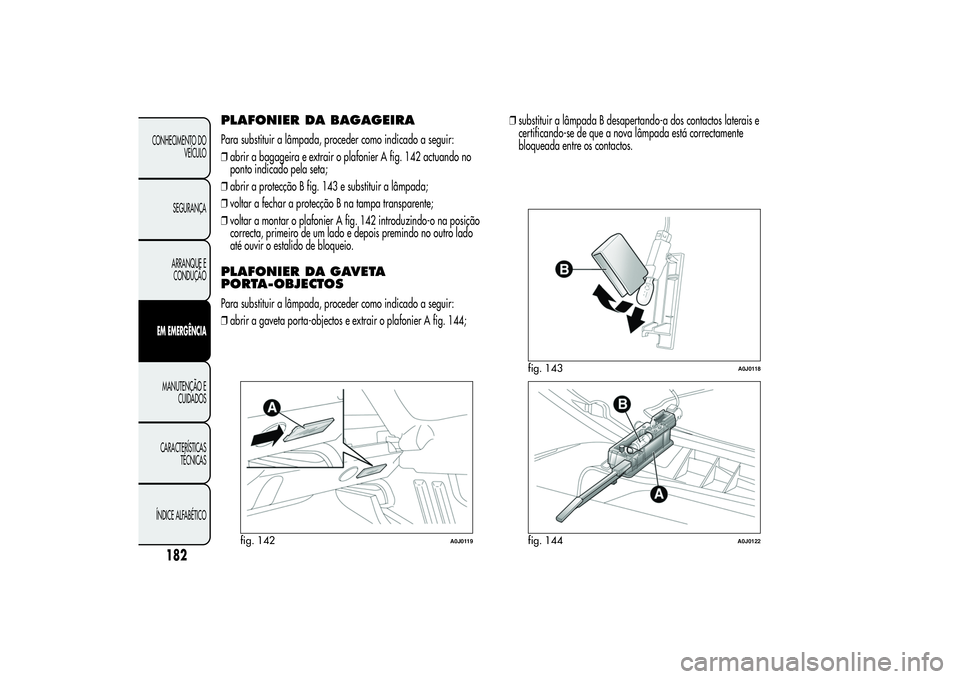

PLAFONIER DA BAGAGEIRAPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a bagageira e extrair o plafonier A fig. 142 actuando no
ponto indicado pela seta;
❒abrir a protecção B fig. 143 e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A fig. 142 introduzindo-o na posição
correcta, primeiro de um lado e depois premindo no outro lado
até ouvir o estalido de bloqueio.PLAFONIER DA GAVETA
PORTA-OBJECTOSPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair o plafonier A fig. 144;❒substituir a lâmpada B desapertando-a dos contactos laterais e
certificando-se de que a nova lâmpada está correctamente
bloqueada entre os contactos.
fig. 142
A0J0119
fig. 143
A0J0118
fig. 144
A0J0122
182
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

PLAFONIER DA LUZ DE CORTESIA(para versões/mercados, onde previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❒baixar a pala guarda-sol e extrair o plafonier A fig. 145 fazendo
alavanca no ponto indicado pela seta;
❒retirar a protecção B desprendendo-a das aletas C, substituir a
lâmpada fig. 146 puxando-a para o exterior e desprendendo-a dos
contactos laterais;
❒inserir a nova lâmpada certificando-se de que esteja posicionada
correctamente e que esteja bloqueada entre os contactos;
❒voltar a montar a protecção B fig. 145 inserindo-a correctamente
entre as aletas C;
❒remontar o plafonier introduzindo-o primeiro do lado E fig. 146 e a
seguir premir no outro lado até sentir o ressalto de bloqueio da
lingueta F.
PLAFONIER DAS LUZES DE POÇASPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a porta e extrair o plafonier empurrando com uma chave de
fendas na mola A fig. 147;
fig. 145
A0J0123
fig. 146
A0J0124
fig. 147
A0J0125
183CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

❒pressionar lateralmente na protecção B fig. 147 em
correspondência com os dois pernos de fixação e substituir a
lâmpada C;
❒voltar a montar a protecção encastrando os dois pernos de fixação;
❒remontar o plafonier introduzindo-o primeiro do lado D e depois
premindo no outro lado até ouvir o ressalto de bloqueio da mola.

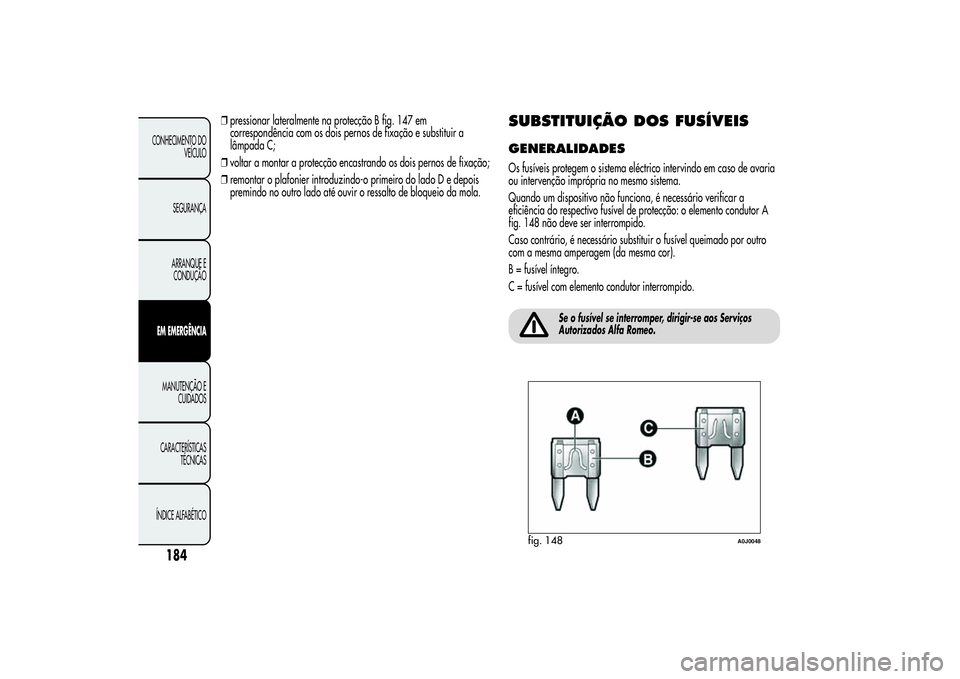

SUBSTITUIÇÃO DOS FUSÍVEISGENERALIDADESOs fusíveis protegem o sistema eléctrico intervindo em caso de avaria
ou intervenção imprópria no mesmo sistema.
Quando um dispositivo não funciona, é necessário verificar a
eficiência do respectivo fusível de protecção: o elemento condutor A
fig. 148 não deve ser interrompido.
Caso contrário, é necessário substituir o fusível queimado por outro
com a mesma amperagem (da mesma cor).
B = fusível íntegro.
C = fusível com elemento condutor interrompido.
Se o fusível se interromper, dirigir-se aos Serviços
Autorizados Alfa Romeo.
fig. 148
A0J0048
184
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

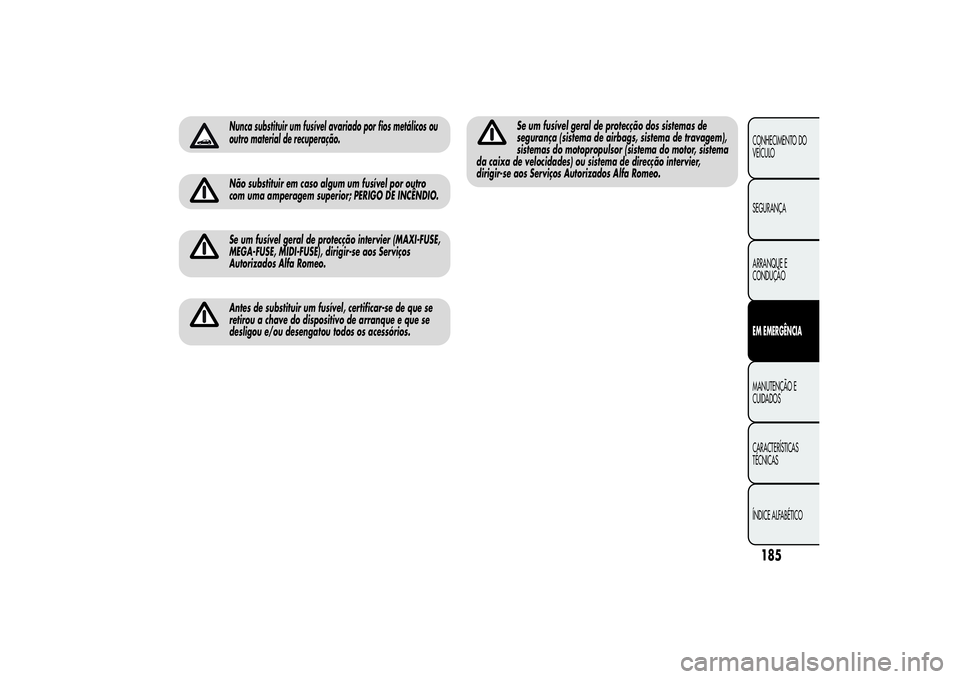

Nunca substituir um fusível avariado por fios metálicos ou
outro material de recuperação.Não substituir em caso algum um fusível por outro
com uma amperagem superior; PERIGO DE INCÊNDIO.Se um fusível geral de protecção intervier (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), dirigir-se aos Serviços
Autorizados Alfa Romeo.Antes de substituir um fusível, certificar-se de que se
retirou a chave do dispositivo de arranque e que se
desligou e/ou desengatou todos os acessórios.
Se um fusível geral de protecção dos sistemas de
segurança (sistema de airbags, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sistema
da caixa de velocidades) ou sistema de direcção intervier,
dirigir-se aos Serviços Autorizados Alfa Romeo.
185CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

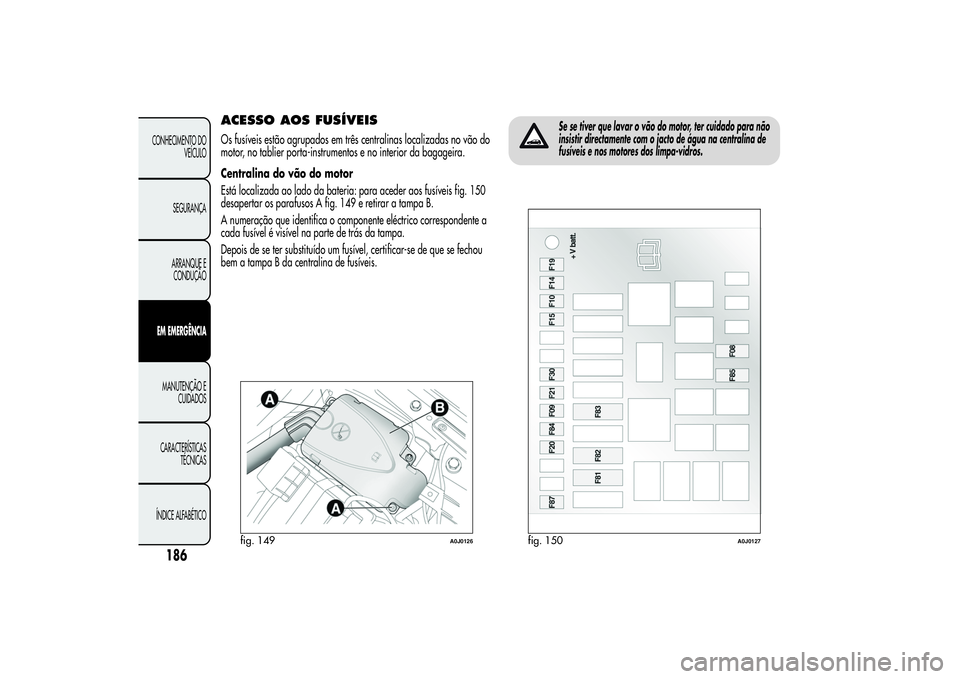

ACESSO AOS FUSÍVEISOs fusíveis estão agrupados em três centralinas localizadas no vão do
motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor
Está localizada ao lado da bateria: para aceder aos fusíveis fig. 150
desapertar os parafusos A fig. 149 e retirar a tampa B.
A numeração que identifica o componente eléctrico correspondente a
cada fusível é visível na parte de trás da tampa.
Depois de se ter substituído um fusível, certificar-se de que se fechou
bem a tampa B da centralina de fusíveis.
Se se tiver que lavar o vão do motor, ter cuidado para não
insistir directamente com o jacto de água na centralina de
fusíveis e nos motores dos limpa-vidros.
fig. 149
A0J0126
fig. 150
A0J0127
186
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

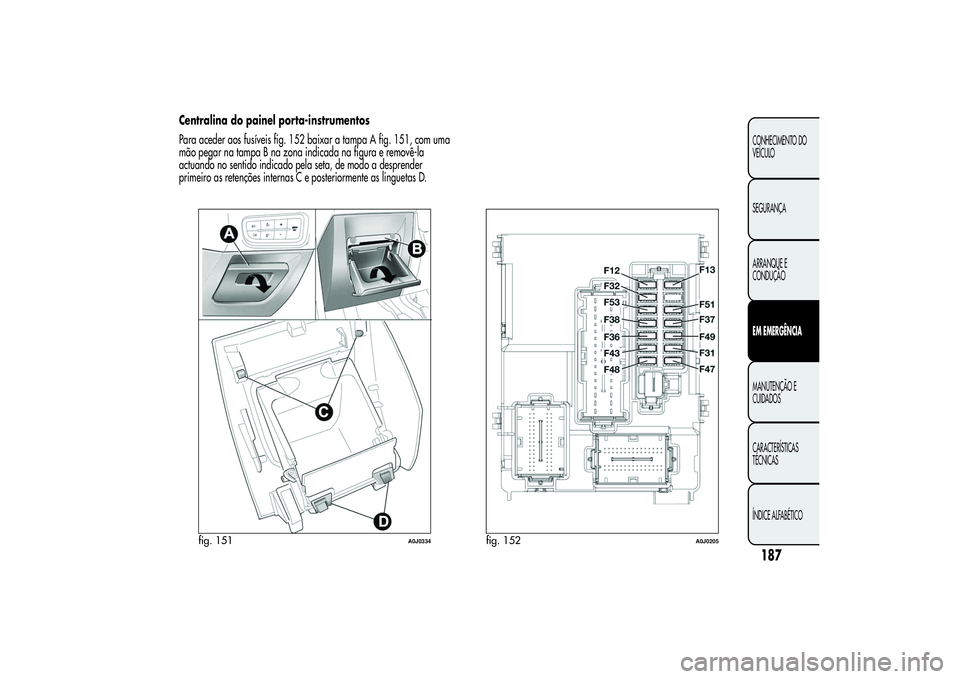

Centralina do painel porta-instrumentos
Para aceder aos fusíveis fig. 152 baixar a tampa A fig. 151, com uma
mão pegar na tampa B na zona indicada na figura e removê-la
actuando no sentido indicado pela seta, de modo a desprender
primeiro as retenções internas C e posteriormente as linguetas D.
fig. 151
A0J0334
fig. 152
A0J0205
187CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

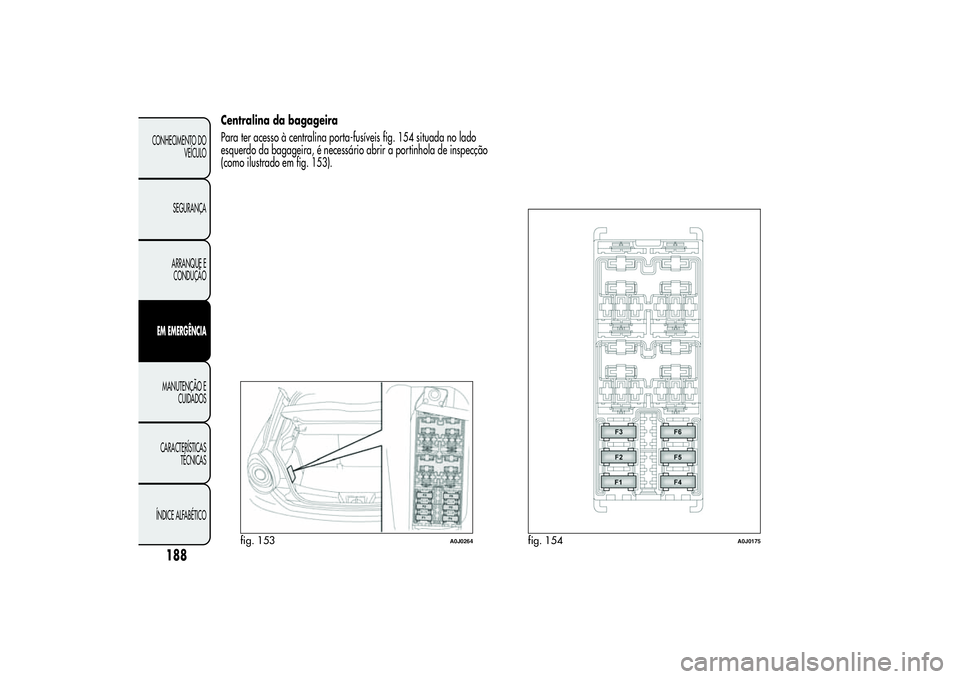

Centralina da bagageira
Para ter acesso à centralina porta-fusíveis fig. 154 situada no lado
esquerdo da bagageira, é necessário abrir a portinhola de inspecção
(como ilustrado em fig. 153).
fig. 153
A0J0264
fig. 154
A0J0175
