2013 Alfa Romeo MiTo Manual de Uso e Manutenção (in Portuguese)

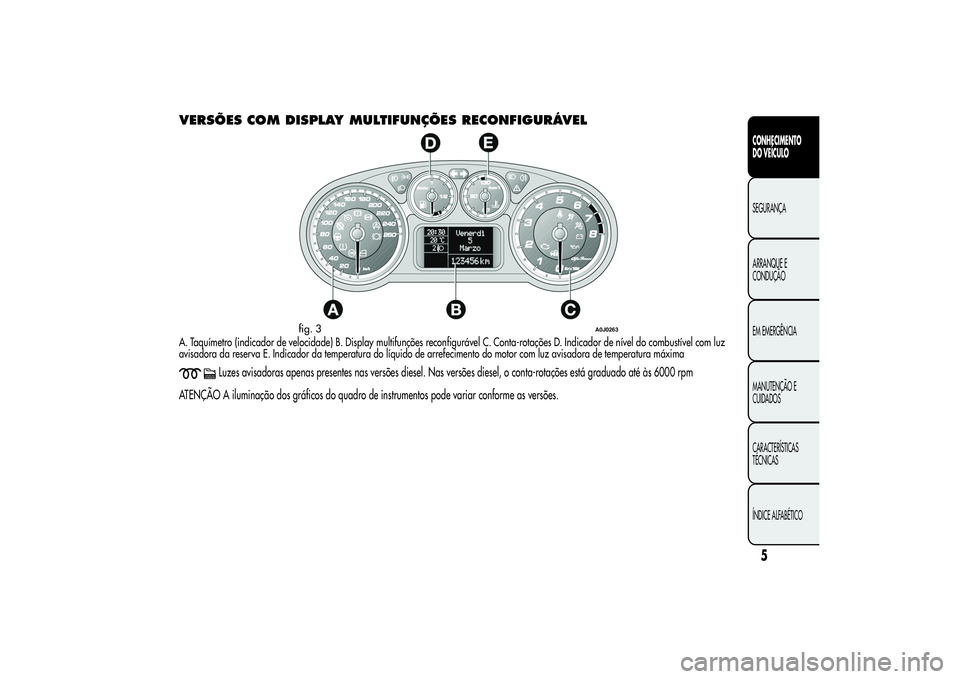

VERSÕES COM DISPLAY MULTIFUNÇÕES RECONFIGURÁVELA. Taquímetro (indicador de velocidade) B. Display multifunções reconfigurável C. Conta-rotações D. Indicador de nível do combustível com luz
avisadora da reserva E. Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
Luzes avisadoras apenas presentes nas versões diesel. Nas versões diesel, o conta-rotações está graduado até às 6000 rpm
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar conforme as versões.
fig. 3
A0J0263
5CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

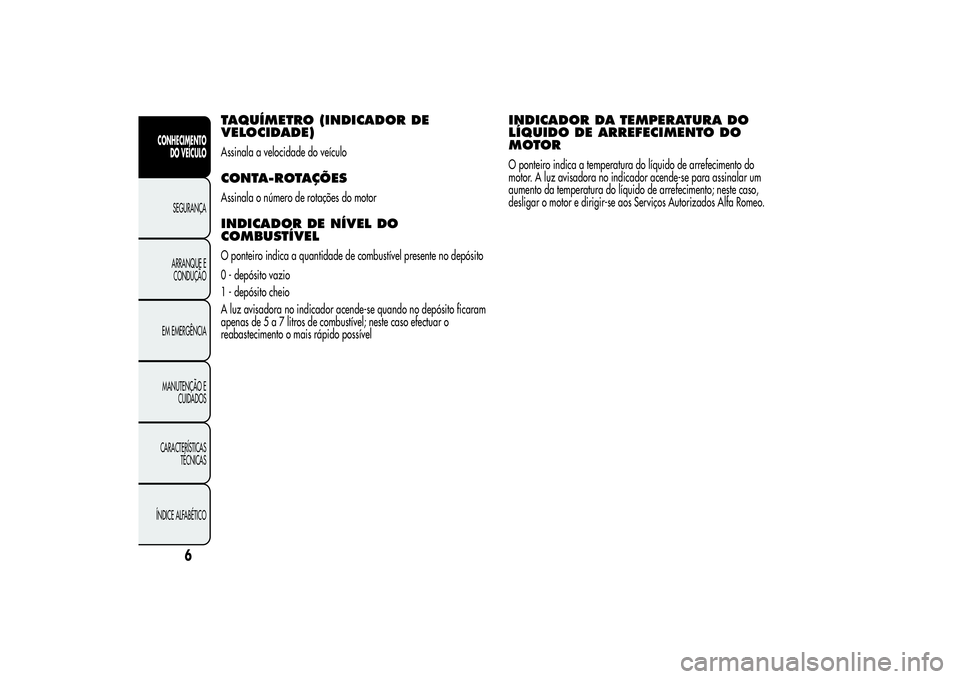

TAQUÍMETRO (INDICADOR DE
VELOCIDADE)Assinala a velocidade do veículoCONTA-ROTAÇÕESAssinala o número de rotações do motorINDICADOR DE NÍVEL DO
COMBUSTÍVELO ponteiro indica a quantidade de combustível presente no depósito
0 - depósito vazio
1 - depósito cheio
A luz avisadora no indicador acende-se quando no depósito ficaram
apenas de5a7litrosdecombustível; neste caso efectuar o
reabastecimento o mais rápido possível
INDICADOR DA TEMPERATURA DO
LÍQUIDO DE ARREFECIMENTO DO
MOTORO ponteiro indica a temperatura do líquido de arrefecimento do
motor. A luz avisadora no indicador acende-se para assinalar um
aumento da temperatura do líquido de arrefecimento; neste caso,
desligar o motor e dirigir-se aos Serviços Autorizados Alfa Romeo.
6
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

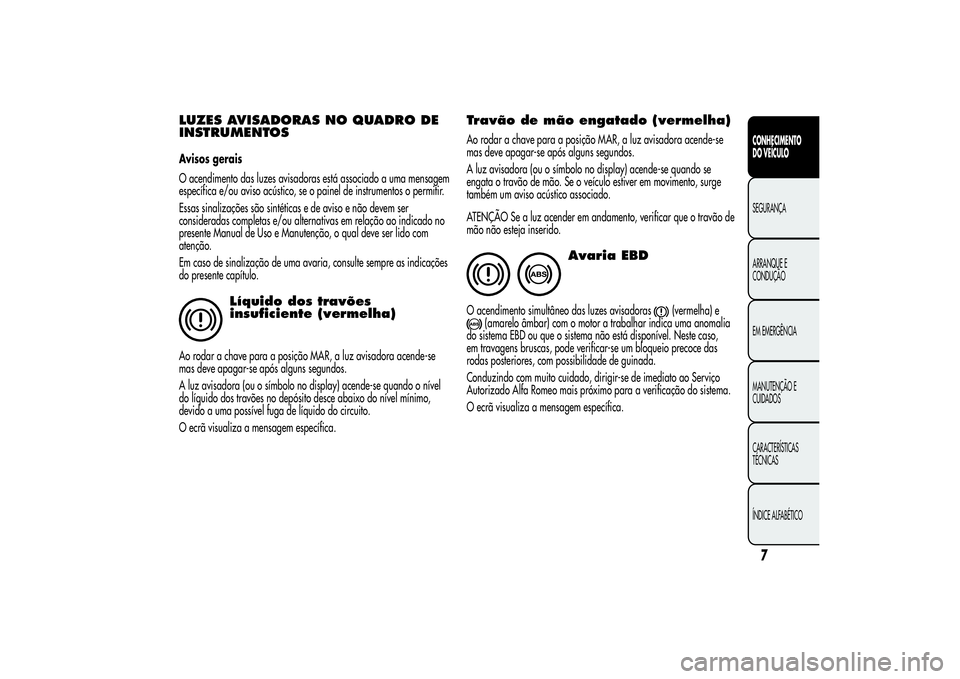

LUZES AVISADORAS NO QUADRO DE
INSTRUMENTOSAvisos gerais
O acendimento das luzes avisadoras está associado a uma mensagem
específica e/ou aviso acústico, se o painel de instrumentos o permitir.
Essas sinalizações são sintéticas e de aviso e não devem ser
consideradas completas e/ou alternativas em relação ao indicado no
presente Manual de Uso e Manutenção, o qual deve ser lido com
atenção.
Em caso de sinalização de uma avaria, consulte sempre as indicações
do presente capítulo.
Líquido dos travões
insuficiente (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora (ou o símbolo no display) acende-se quando o nível
do líquido dos travões no depósito desce abaixo do nível mínimo,
devido a uma possível fuga de líquido do circuito.
O ecrã visualiza a mensagem específica.
Travão de mão engatado (vermelha)Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora (ou o símbolo no display) acende-se quando se
engata o travão de mão. Se o veículo estiver em movimento, surge
também um aviso acústico associado.
ATENÇÃO Se a luz acender em andamento, verificar que o travão de
mão não esteja inserido.
Avaria EBD
O acendimento simultâneo das luzes avisadoras
(vermelha) e
(amarelo âmbar) com o motor a trabalhar indica uma anomalia
do sistema EBD ou que o sistema não está disponível. Neste caso,
em travagens bruscas, pode verificar-se um bloqueio precoce das
rodas posteriores, com possibilidade de guinada.
Conduzindo com muito cuidado, dirigir-se de imediato ao Serviço
Autorizado Alfa Romeo mais próximo para a verificação do sistema.
O ecrã visualiza a mensagem específica.
7CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

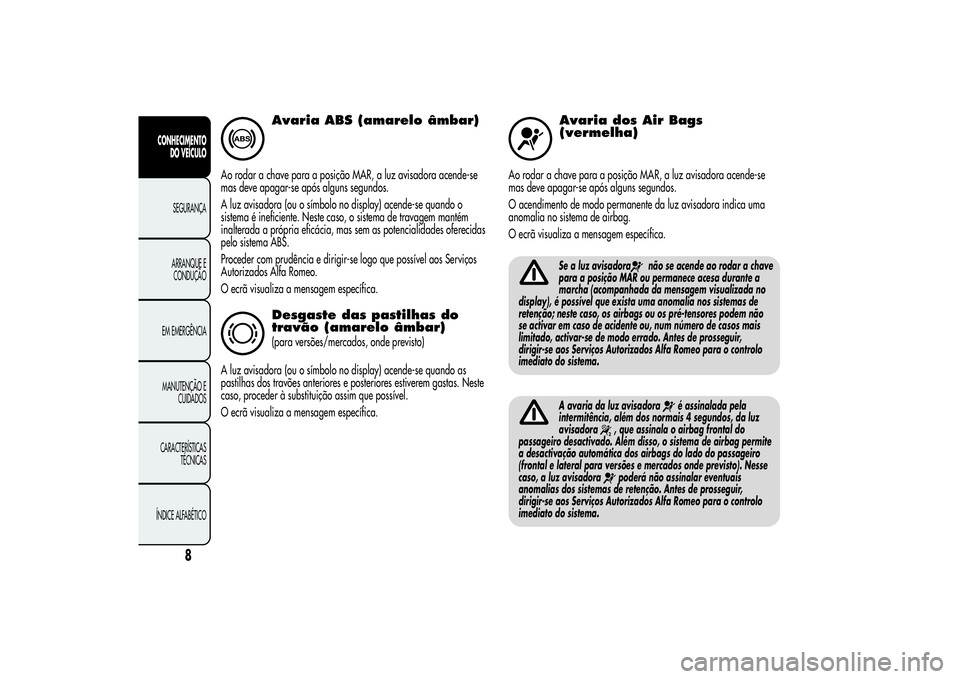

Avaria ABS (amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora (ou o símbolo no display) acende-se quando o
sistema é ineficiente. Neste caso, o sistema de travagem mantém
inalterada a própria eficácia, mas sem as potencialidades oferecidas
pelo sistema ABS.
Proceder com prudência e dirigir-se logo que possível aos Serviços
Autorizados Alfa Romeo.
O ecrã visualiza a mensagem específica.
Desgaste das pastilhas do
travão (amarelo âmbar)(para versões/mercados, onde previsto)
A luz avisadora (ou o símbolo no display) acende-se quando as
pastilhas dos travões anteriores e posteriores estiverem gastas. Neste
caso, proceder à substituição assim que possível.
O ecrã visualiza a mensagem específica.
Avaria dos Air Bags
(vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
O acendimento de modo permanente da luz avisadora indica uma
anomalia no sistema de airbag.
O ecrã visualiza a mensagem específica.
Se a luz avisadora
não se acende ao rodar a chave
para a posição MAR ou permanece acesa durante a
marcha (acompanhada da mensagem visualizada no
display), é possível que exista uma anomalia nos sistemas de
retenção; neste caso, os airbags ou os pré-tensores podem não
se activar em caso de acidente ou, num número de casos mais
limitado, activar-se de modo errado. Antes de prosseguir,
dirigir-se aos Serviços Autorizados Alfa Romeo para o controlo
imediato do sistema.
A avaria da luz avisadora
é assinalada pela
intermitência, além dos normais 4 segundos, da luz
avisadora
, que assinala o airbag frontal do
passageiro desactivado. Além disso, o sistema de airbag permite
a desactivação automática dos airbags do lado do passageiro
(frontal e lateral para versões e mercados onde previsto). Nesse
caso, a luz avisadorapoderá não assinalar eventuais
anomalias dos sistemas de retenção. Antes de prosseguir,
dirigir-se aos Serviços Autorizados Alfa Romeo para o controlo
imediato do sistema.
8
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

Air Bag do lado do
passageiro/Airbags laterais
desactivados (amarelo âmbar)
A luz avisadora
acende-se ao desactivar o airbag frontal do lado
do passageiro e o airbag lateral.
Com os air bags frontais lado passageiro activados, rodando a chave
para a posição MAR, a luz avisadora
acende-se com luz fixa
durante alguns segundos, lampeja durante alguns segundos, após o
que se deve apagar.
A avaria da luz avisadora
é assinalada pelo
acendimento da luz avisadora
. Além disso, o
sistema de airbag permite a desactivação automática
dos airbags do lado do passageiro (frontal e lateral se previsto).
Antes de prosseguir, dirigir-se aos Serviços Autorizados Alfa
Romeo para o controlo imediato do sistema.
Cintos de segurança não
apertados (vermelha)(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o veículo parado e o
cinto de segurança lado do condutor não apertado.
A luz avisadora acende-se de forma intermitente, juntamente com um
avisador acústico (buzzer) quando, com o veículo em movimento,
os cintos de segurança dos lugares anteriores não estiverem
correctamente apertados.
Para a desactivação permanente do avisador acústico (buzzer) do
sistema S.B.R. (Seat Belt Reminder), dirigir-se aos Serviços
Autorizados Alfa Romeo. É possível reactivar o sistema através do
Menu de Configuração.Recarga da bateria ineficiente
(vermelha)(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se assim que se ligar o motor (com o motor ao
ralenti, é admitido um breve atraso na desactivação).
Se a luz avisadora (ou o símbolo no display) permanecer acesa com
luz fixa ou intermitente, dirigir-se aos Serviços Autorizados Alfa
Romeo.
9CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

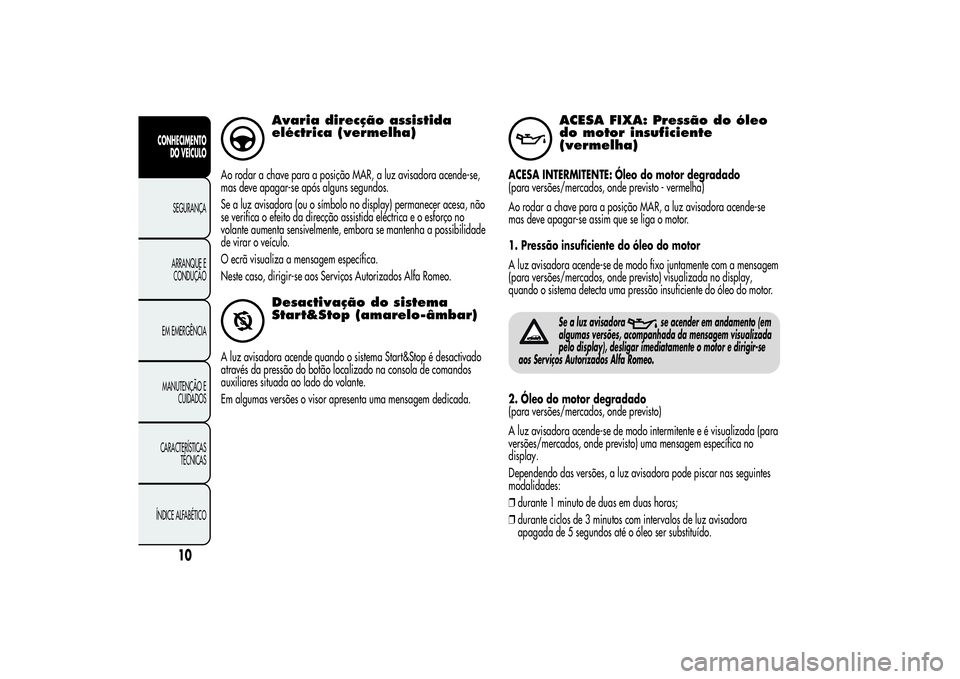

Avaria direcção assistida
eléctrica (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se,
mas deve apagar-se após alguns segundos.
Se a luz avisadora (ou o símbolo no display) permanecer acesa, não
se verifica o efeito da direcção assistida eléctrica e o esforço no
volante aumenta sensivelmente, embora se mantenha a possibilidade
de virar o veículo.
O ecrã visualiza a mensagem específica.
Neste caso, dirigir-se aos Serviços Autorizados Alfa Romeo.
Desactivação do sistema
Start&Stop (amarelo-âmbar)
A luz avisadora acende quando o sistema Start&Stop é desactivado
através da pressão do botão localizado na consola de comandos
auxiliares situada ao lado do volante.
Em algumas versões o visor apresenta uma mensagem dedicada.
ACESA FIXA: Pressão do óleo
do motor insuficiente
(vermelha)
ACESA INTERMITENTE: Óleo do motor degradado
(para versões/mercados, onde previsto - vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se assim que se liga o motor.
1. Pressão insuficiente do óleo do motor
A luz avisadora acende-se de modo fixo juntamente com a mensagem
(para versões/mercados, onde previsto) visualizada no display,
quando o sistema detecta uma pressão insuficiente do óleo do motor.
Se a luz avisadora
se acender em andamento (em
algumas versões, acompanhada da mensagem visualizada
pelo display), desligar imediatamente o motor e dirigir-se
aos Serviços Autorizados Alfa Romeo.
2. Óleo do motor degradado
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo intermitente e é visualizada (para
versões/mercados, onde previsto) uma mensagem específica no
display.
Dependendo das versões, a luz avisadora pode piscar nas seguintes
modalidades:
❒durante 1 minuto de duas em duas horas;
❒durante ciclos de 3 minutos com intervalos de luz avisadora
apagada de 5 segundos até o óleo ser substituído.
10
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

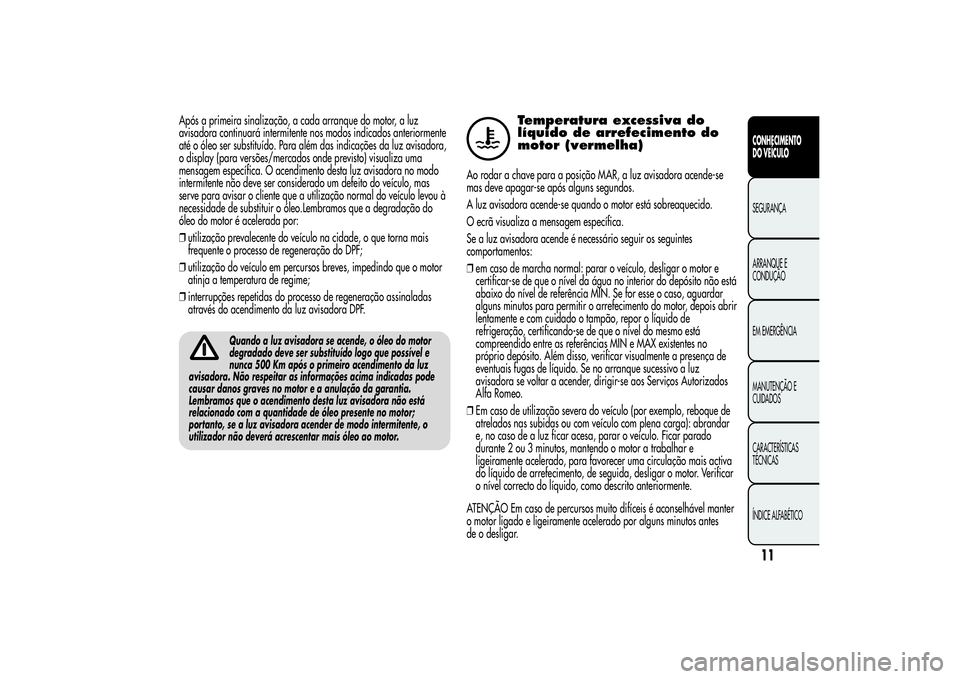

Após a primeira sinalização, a cada arranque do motor, a luz
avisadora continuará intermitente nos modos indicados anteriormente
até o óleo ser substituído. Para além das indicações da luz avisadora,
o display (para versões/mercados onde previsto) visualiza uma
mensagem específica. O acendimento desta luz avisadora no modo
intermitente não deve ser considerado um defeito do veículo, mas
serve para avisar o cliente que a utilização normal do veículo levou à
necessidade de substituir o óleo.Lembramos que a degradação do
óleo do motor é acelerada por:
❒utilização prevalecente do veículo na cidade, o que torna mais
frequente o processo de regeneração do DPF;
❒utilização do veículo em percursos breves, impedindo que o motor
atinja a temperatura de regime;
❒interrupções repetidas do processo de regeneração assinaladas
através do acendimento da luz avisadora DPF.
Quando a luz avisadora se acende, o óleo do motor
degradado deve ser substituído logo que possível e
nunca 500 Km após o primeiro acendimento da luz
avisadora. Não respeitar as informações acima indicadas pode
causar danos graves no motor e a anulação da garantia.
Lembramos que o acendimento desta luz avisadora não está
relacionado com a quantidade de óleo presente no motor;
portanto, se a luz avisadora acender de modo intermitente, o
utilizador não deverá acrescentar mais óleo ao motor.
Temperatura excessiva do
líquido de arrefecimento do
motor (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o motor está sobreaquecido.
O ecrã visualiza a mensagem específica.
Se a luz avisadora acende é necessário seguir os seguintes
comportamentos:
❒em caso de marcha normal: parar o veículo, desligar o motor e
certificar-se de que o nível da água no interior do depósito não está
abaixo do nível de referência MIN. Se for esse o caso, aguardar
alguns minutos para permitir o arrefecimento do motor, depois abrir
lentamente e com cuidado o tampão, repor o líquido de
refrigeração, certificando-se de que o nível do mesmo está
compreendido entre as referências MIN e MAX existentes no
próprio depósito. Além disso, verificar visualmente a presença de
eventuais fugas de líquido. Se no arranque sucessivo a luz
avisadora se voltar a acender, dirigir-se aos Serviços Autorizados
Alfa Romeo.
❒Em caso de utilização severa do veículo (por exemplo, reboque de
atrelados nas subidas ou com veículo com plena carga): abrandar
e, no caso de a luz ficar acesa, parar o veículo. Ficar parado
durante 2 ou 3 minutos, mantendo o motor a trabalhar e
ligeiramente acelerado, para favorecer uma circulação mais activa
do líquido de arrefecimento, de seguida, desligar o motor. Verificar
o nível correcto do líquido, como descrito anteriormente.
ATENÇÃO Em caso de percursos muito difíceis é aconselhável manter
o motor ligado e ligeiramente acelerado por alguns minutos antes
de o desligar.
11CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

Fecho incompleto das portas
(vermelha)(para versões/mercados, onde previsto)
A luz avisadora (ou o símbolo no display) acende-se quando uma ou
mais portas ou a tampa da bagageira não estão perfeitamente
fechadas. Com as portas abertas e o veículo em movimento, é emitido
um sinal acústico.
Em algumas versões, a luz avisadora (ou o símbolo no display)
acende-se também quando o capot do motor não está perfeitamente
fechado.Avaria do sistema
EOBD/injecção (amarelo
âmbar)
Em condições normais, rodando a chave de ignição para a posição
MAR, a luz avisadora acende-se, mas deve apagar-se logo após
o arranque do motor.
A luz avisadora que permanece acesa ou que se acende durante a
marcha assinala um funcionamento imperfeito do sistema de injecção;
em particular, a luz avisadora que se acende de modo fixo assinala
uma avaria no sistema de alimentação/ignição que pode provocar
elevadas emissões no escape, possível perda de prestações, má
condução e consumos elevados.
Em algumas versões o visor apresenta uma mensagem dedicada.Nestas condições, é possível continuar a conduzir, evitando no entanto
esforços severos do motor ou altas velocidades. A utilização
prolongada do veículo com a luz avisadora acesa de forma fixa pode
provocar danos.
Dirigir-se o mais rapidimente possível aos Serviços Autorizados Alfa
Romeo.
A luz avisadora apaga se a anomalia desaparecer, mas o sistema
memoriza a sinalização.
NOTA (válida apenas para motores a gasolina)
Se a luz avisadora se acender de forma intermitente, significa que o
catalisador pode estar danificado.
Em caso de luz avisadora acesa com luz intermitente, é necessário
soltar o pedal do acelerador, colocando-se a baixos regimes, até que
a luz avisadora pare de piscar; prosseguir a marcha com uma
velocidade moderada, procurando evitar condições de condução que
possam provocar mais intermitências e dirigir-se o quanto antes aos
Serviços Autorizados Alfa Romeo.
Se, rodando a chave de arranque para a posição MAR, a
luz avisadora
não se acender ou se, durante a
marcha, se acender de modo fixo ou intermitente (em
algumas versões, juntamente com a mensagem visualizada no
display), contactar o quanto antes os Serviços Autorizados Alfa
Romeo. O funcionamento da luz avisadora
pode ser verificado
através de dispositivos adequados pelos agentes de controlo do
tráfego. Respeitar as normas vigentes no país onde se circula.
12
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
