2013 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

1.6 JTD
M
Combustibili prescritti e lubrificanti
originali
litri kg
Serbatoio del combustibile 45 -
Gasolio per autotrazione (Specifica EN590)
compresa una riserva di 5 - 7 -
Impianto di raffreddamento motore (con climatiz-
zatore)5,7 5,0Miscela di acqua demineralizzata e liquido
PARAFLU
UPal 50%
(*)
Coppa del motore 4,3 3,6
SELENIA WR P.E.
Coppa del motore e filtro 4,6 3,9
Scatola del cambio/differenziale 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici con dispositivo
0,53 0,5 TUTELA TOP 4
Recipiente liquido lavacristallo/lavalunotto/
lavafari
(**)
3,0 (6,0) 2,8 (5,6)Miscela di acqua e liquido TUTELA
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
245CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
PROFESSIONAL SC 35 antibloccaggio ABS

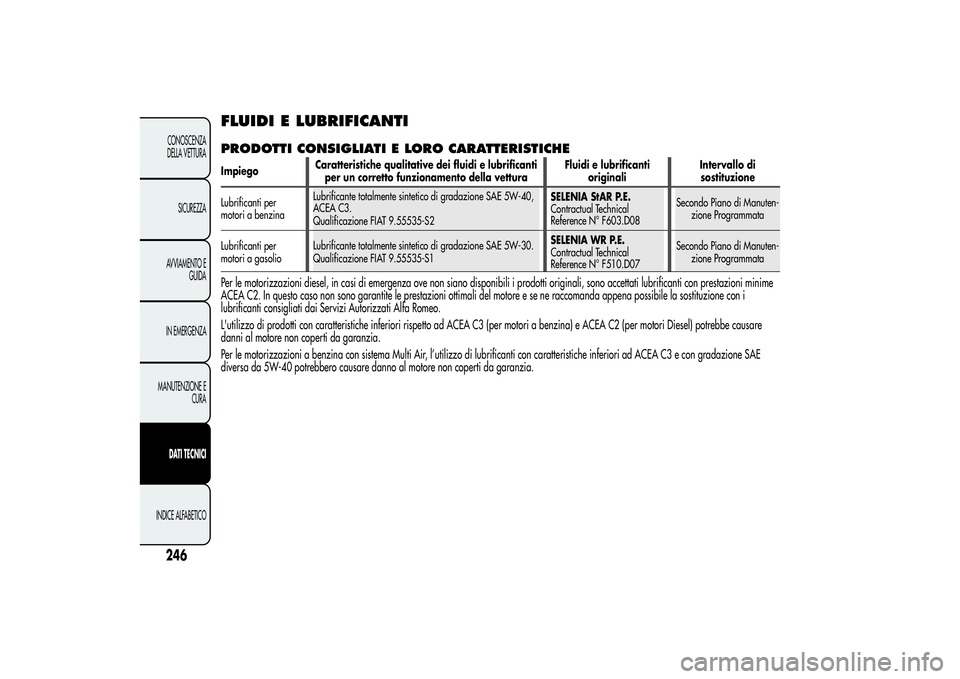

FLUIDI E LUBRIFICANTIPRODOTTI CONSIGLIATI E LORO CARATTERISTICHEImpiegoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vetturaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificanti per
motori a benzinaLubrificante totalmente sintetico di gradazione SAE 5W-40,
ACEA C3.
Qualificazione FIAT 9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Secondo Piano di Manuten-
zione Programmata
Lubrificanti per
motori a gasolioLubrificante totalmente sintetico di gradazione SAE 5W-30.
Qualificazione FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Secondo Piano di Manuten-
zione ProgrammataPer le motorizzazioni diesel, in casi di emergenza ove non siano disponibili i prodotti originali, sono accettati lubrificanti con prestazioni minime
ACEA C2. In questo caso non sono garantite le prestazioni ottimali del motore e se ne raccomanda appena possibile la sostituzione con i
lubrificanti consigliati dai Servizi Autorizzati Alfa Romeo.
L'utilizzo di prodotti con caratteristiche inferiori rispetto ad ACEA C3 (per motori a benzina) e ACEA C2 (per motori Diesel) potrebbe causare
danni al motore non coperti da garanzia.
Per le motorizzazioni a benzina con sistema Multi Air, l’utilizzo di lubrificanti con caratteristiche inferiori ad ACEA C3 e con gradazione SAE
diversa da 5W-40 potrebbero causare danno al motore non coperti da garanzia.
246CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

ImpiegoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vetturaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico di gradazione SAE 75W.
Qualificazione FIAT 9.55550-MZ6TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambi e differenziali
meccanici
Grasso al bisolfuro di molibdeno per elevate temperature di
utilizzo. Consistenza NL.G.I. 1-2
Qualificazione FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti omocinetici a basso coefficiente
di attrito. Consistenza NL.G.I. 0-1
Qualificazione FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Liquido per freniFluido sintetico per impianti freno e frizione. Supera le
specifiche FMVSS n° 116 DOT 4, ISO 4925, SAE J1704,
Qualificazione FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Freni idraulici e comandi
idraulici frizione
247CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

ImpiegoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vetturaFluidi e lubrificanti
originaliApplicazioni
Protettivo perProtettivo con azione anticongelante di colore rosso a base
di glicole monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306.
Qualificazione FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Percentuale di impiego:
50% acqua demineralizzata
50%PARAFLU
UP
(**)
Additivo per il
Additivo per gasolio anticongelante con azione protettiva
per motori DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Da miscelare al gasolio (25
cc per 10 litri)
Liquido per
lavacristallo/
lavalunotto/lavafariMiscela di alcoli, acqua e tensioattivi CUNA NC 956-11
Qualificazione FIAT 9.55522TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o diluito
negli impianti
tergilavacristalli(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLU
UPe del 40% di acqua demineralizzata.
248CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
radiatori
gasolio

CONSUMO DI COMBUSTIBILEI valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da specifiche
Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana della vettura;
❒ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti accelerazioni in tuttele
marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello di
allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre situazioni che
penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da quelli rilevati.
249CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
AVVERTENZA Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di combustibile.CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)Versioni Urbano Extraurbano Combinato
0.9 Turbo TwinAir 95CV
(*) (**)
4,9 3,8 4,2
1.4 Benzina 8V 70CV
(***)
7,6 4,7 5,8
1.4 Benzina 8V 78CV
(**)
7,3 4,6 5,6
1.4 Multi Air 105CV7,5 4,7 5,7
1.4 Turbo Multi Air 135CV7,4 4,5 5,6
(*) Prova omologativa con partenza in 2
amarcia.
(**) Versioni con Start&Stop
(***) Versioni senza Start&Stop

250CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

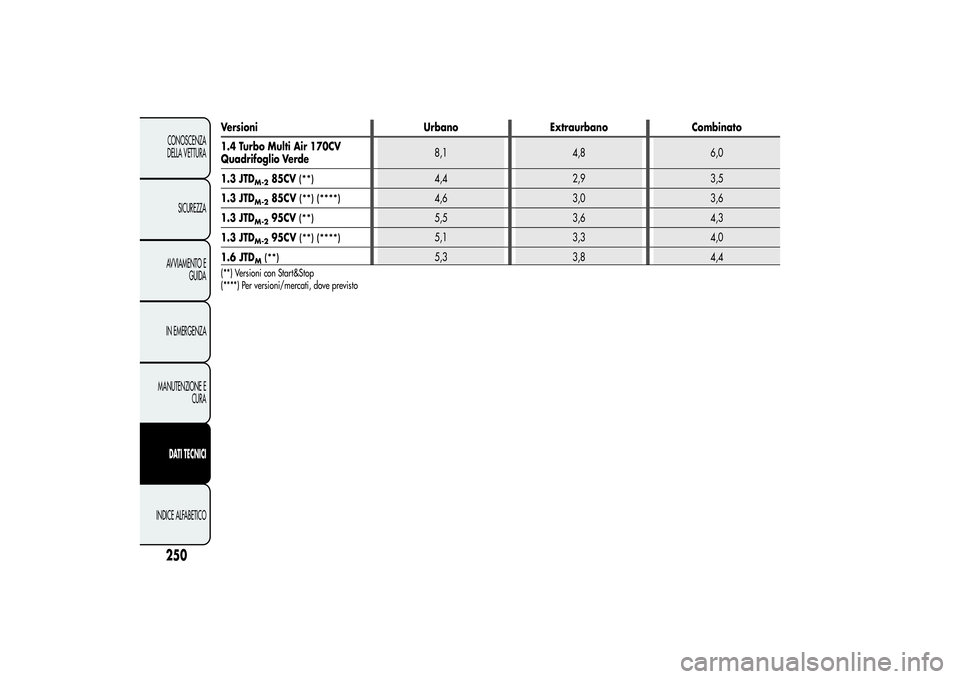

Versioni Urbano Extraurbano Combinato
1.4 Turbo Multi Air 170CV
Quadrifoglio Verde8,1 4,8 6,0
1.3 JTD
M-2
85CV
(**)
4,4 2,9 3,5
1.3 JTD
M-2
85CV
(**) (****)
4,6 3,0 3,6
1.3 JTD
M-2
95CV
(**)
5,5 3,6 4,3
1.3 JTD
M-2
95CV
(**) (****)
5,1 3,3 4,0
1.6 JTD
M(**)
5,3 3,8 4,4
(**) Versioni con Start&Stop
(****) Per versioni/mercati, dove previsto

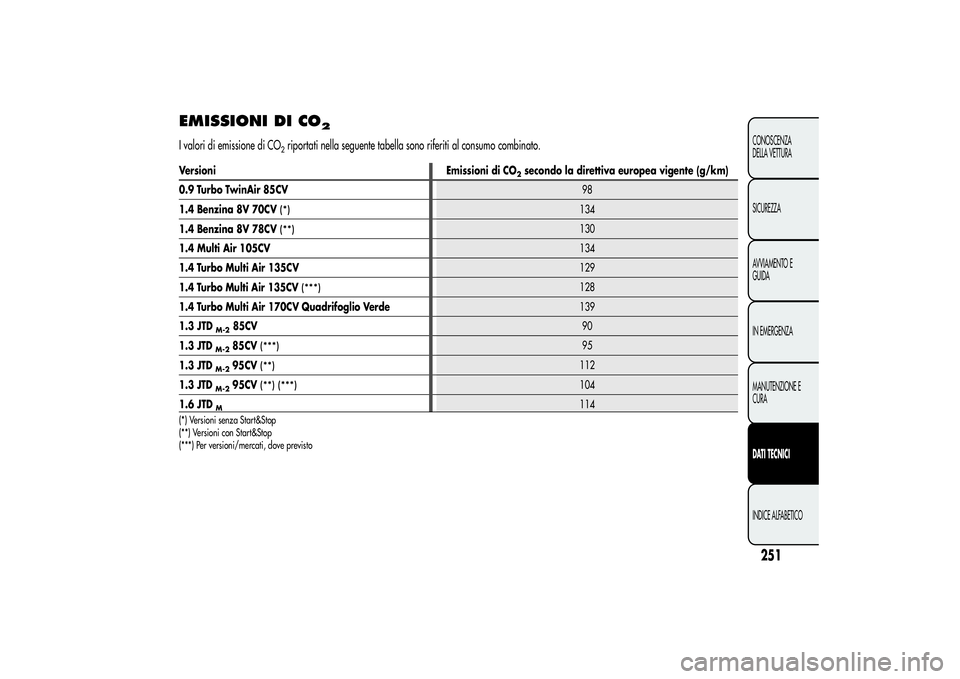

EMISSIONI DI CO
2
I valori di emissione di CO
2riportati nella seguente tabella sono riferiti al consumo combinato.
251CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Versioni Emissioni di CO
2secondo la direttiva europea vigente (g/km)
0.9 Turbo TwinAir 85CV98
1.4 Benzina 8V 70CV
(*)
134
1.4 Benzina 8V 78CV
(**)
130
1.4 Multi Air 105CV134
1.4 Turbo Multi Air 135CV129
1.4 Turbo Multi Air 135CV
(***)
128
1.4 Turbo Multi Air 170CV Quadrifoglio Verde139
1.3 JTD
M-2
85CV90
1.3 JTD
M-2
85CV
(***)
95
1.3 JTD
M-2
95CV
(**)
112
1.3 JTD
M-2
95CV
(**) (***)
104
1.6 JTD
M
114
(*) Versioni senza Start&Stop
(**) Versioni con Start&Stop
(***) Per versioni/mercati, dove previsto

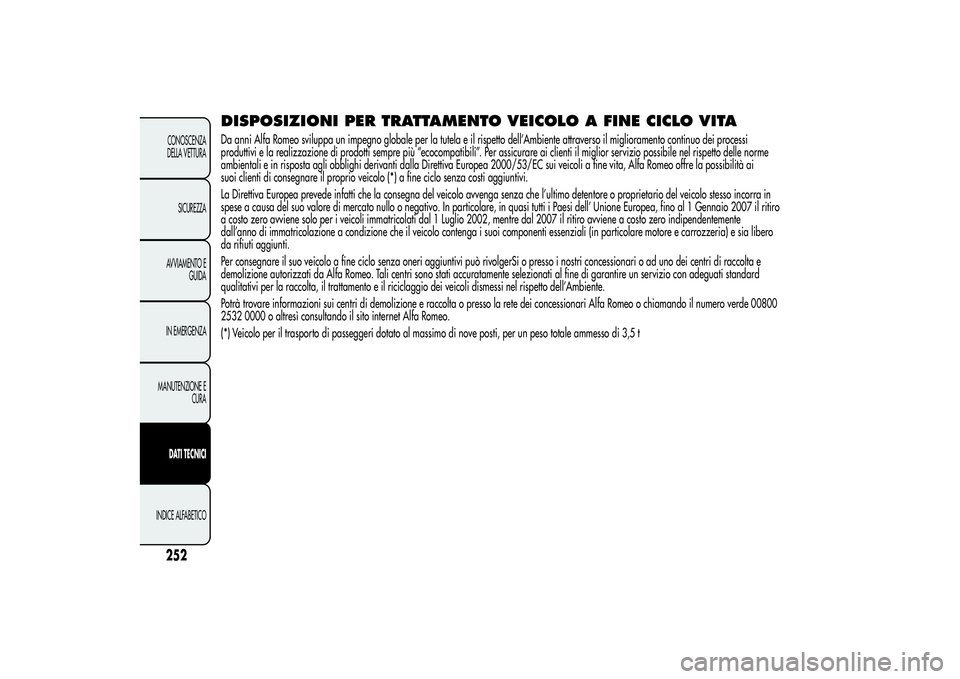

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITADa anni Alfa Romeo sviluppa un impegno globale per la tutela e il rispetto dell’Ambiente attraverso il miglioramento continuo dei processi
produttivi e la realizzazione di prodotti sempre più “ecocompatibili”. Per assicurare ai clienti il miglior servizio possibile nel rispetto delle norme
ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/EC sui veicoli a fine vita, Alfa Romeo offre la possibilità ai
suoi clienti di consegnare il proprio veicolo (*) a fine ciclo senza costi aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l’ultimo detentore o proprietario del veicolo stesso incorra in
spese a causa del suo valore di mercato nullo o negativo. In particolare, in quasi tutti i Paesi dell’ Unione Europea, fino al 1 Gennaio 2007 il ritiro
a costo zero avviene solo per i veicoli immatricolati dal 1 Luglio 2002, mentre dal 2007 il ritiro avviene a costo zero indipendentemente
dall’anno di immatricolazione a condizione che il veicolo contenga i suoi componenti essenziali (in particolare motore e carrozzeria) e sia libero
da rifiuti aggiunti.
Per consegnare il suo veicolo a fine ciclo senza oneri aggiuntivi può rivolgerSi o presso i nostri concessionari o ad uno dei centri di raccolta e
demolizione autorizzati da Alfa Romeo. Tali centri sono stati accuratamente selezionati al fine di garantire un servizio con adeguati standard
qualitativi per la raccolta, il trattamento e il riciclaggio dei veicoli dismessi nel rispetto dell’Ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Alfa Romeo o chiamando il numero verde 00800
2532 0000 o altresì consultando il sito internet Alfa Romeo.
(*) Veicolo per il trasporto di passeggeri dotato al massimo di nove posti, per un peso totale ammesso di 3,5 t
