❒se anche in questo caso, entro 5 minuti dall'accensione del
compressore, non si raggiunge la pressione di almeno 1,8 bar, non
riprendere la marcia ma rivolgiti ai Servizi Autorizzati Alfa Romeo;
❒dopo aver guidato per circa 10 minuti fermati e ricontrolla la
pressione del pneumatico: ricordati di tirare il freno a mano;
❒se invece viene rilevata una pressione di almeno 1,8 bar, ripristina
la corretta pressione (con motore acceso e freno a mano azionato),
riprendi la marcia e dirigiti, guidando sempre con molta prudenza,
ai Servizi Autorizzati Alfa Romeo.
Applica il bollino adesivo in posizione ben visibile dal
conducente, per segnalare che il pneumatico è stato
trattato con il kit di riparazione rapida. Guida con
prudenza soprattutto in curva. Non superare gli 80 km/h. Non
accelerare e frenare in modo brusco.Se la pressione è scesa al di sotto di 1,8 bar, non
proseguire la marcia: il kit di riparazione rapida
Fix&Go Automatic non può garantire la dovuta tenuta,
perché il pneumatico è troppo danneggiato. Rivolgiti ai Servizi
Autorizzati Alfa Romeo.Occorre assolutamente comunicare che il pneumatico è
stato riparato con il kit di riparazione rapida.
Consegna il pieghevole al personale che dovrà
maneggiare il pneumatico trattato con il kit di riparazione
pneumatici.
CONTROLLO E RIPRISTINO PRESSIONEIl compressore può essere utilizzato anche solo per controllare ed
eventualmente ripristinare la pressione dei pneumatici.
Disinnesta l'attacco rapido A fig. 129 e collegalo direttamente alla
valvola del pneumatico da gonfiare.
fig. 129
A0J0225
165CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

SOSTITUZIONE BOMBOLETTAProcedi come segue:
❒disinserisci l'innesto A fig. 130 e scollega il tubo B;
❒ruota in senso antiorario la bomboletta da sostituire e sollevala;
❒inserisci la nuova bomboletta e ruotala in senso orario;
❒inserisci l'innesto A e il tubo B nella loro sede.
SOSTITUZIONE DI UNA
LAMPADAINDICAZIONI GENERALI❒Prima di sostituire una lampada verifica che i relativi contatti non
siano ossidati;
❒sostituisci le lampade bruciate con altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari, verificane sempre il
corretto orientamento;
❒quando una lampada non funziona, prima di sostituirla, verifica che
il relativo fusibile sia integro: per l’ubicazione dei fusibili fai
riferimento al paragrafo “Sostituzione fusibili” in questo capitolo.
Le lampade alogene devono essere maneggiate toccando
esclusivamente la parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l'intensità della luce
emessa e si può anche pregiudicare la durata della lampada. In caso
di contatto accidentale, strofinare il bulbo con un panno inumidito
di alcool e lasciare asciugare.Modifiche o riparazioni dell'impianto elettrico eseguite
in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di incendio.
fig. 130
A0J0115
166CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

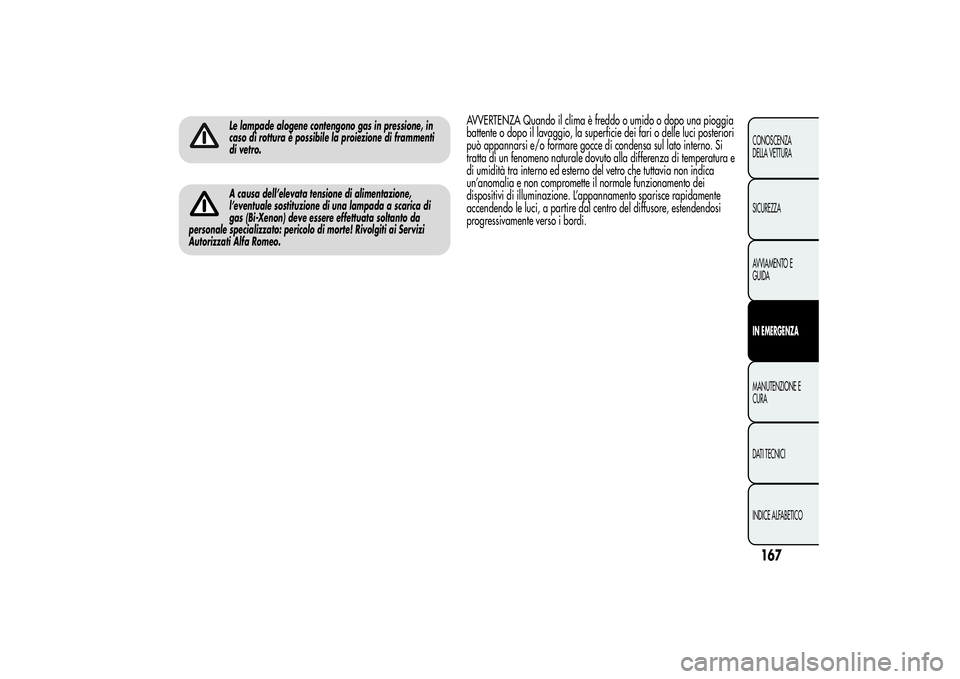

Le lampade alogene contengono gas in pressione, in
caso di rottura è possibile la proiezione di frammenti
di vetro.A causa dell’elevata tensione di alimentazione,
l’eventuale sostituzione di una lampada a scarica di
gas (Bi-Xenon) deve essere effettuata soltanto da
personale specializzato: pericolo di morte! Rivolgiti ai Servizi
Autorizzati Alfa Romeo.
AVVERTENZA Quando il clima è freddo o umido o dopo una pioggia
battente o dopo il lavaggio, la superficie dei fari o delle luci posteriori
può appannarsi e/o formare gocce di condensa sul lato interno. Si
tratta di un fenomeno naturale dovuto alla differenza di temperatura e
di umidità tra interno ed esterno del vetro che tuttavia non indica
un’anomalia e non compromette il normale funzionamento dei
dispositivi di illuminazione. L’appannamento sparisce rapidamente
accendendo le luci, a partire dal centro del diffusore, estendendosi
progressivamente verso i bordi.
167CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

TIPI DI LAMPADESulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione. Per estrarle
occorre tirare.Lampade a baionetta:(tipo B) per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
Lampade cilindriche:(tipo C) per estrarle svincolale dai relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
168CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

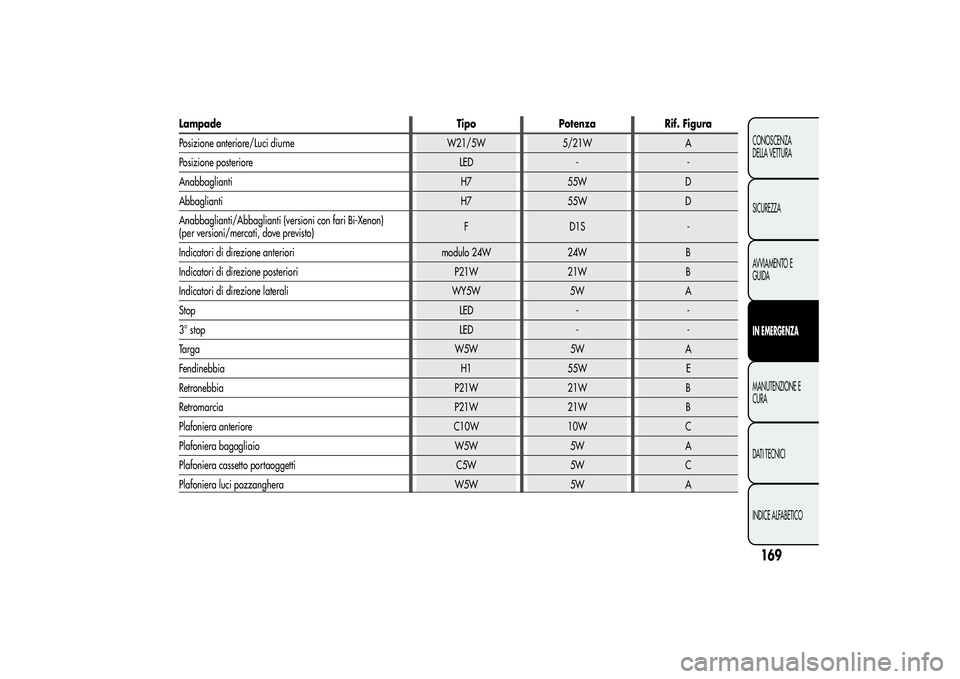

Lampade Tipo Potenza Rif. Figura
Posizione anteriore/Luci diurne W21/5W 5/21W A
Posizione posteriore LED - -
Anabbaglianti H7 55W D
Abbaglianti H7 55W D
Anabbaglianti/Abbaglianti (versioni con fari Bi-Xenon)
F D1S -
Indicatori di direzione anteriori modulo 24W 24W B
Indicatori di direzione posteriori P21W 21W B
Indicatori di direzione laterali WY5W 5W A
Stop LED - -
3° stop LED - -
Targa W5W 5W A
Fendinebbia H1 55W E
Retronebbia P21W 21W B
Retromarcia P21W 21W B
Plafoniera anteriore C10W 10W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
Plafoniera luci pozzanghera W5W 5W A
169CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
(per versioni/mercati, dove previsto)

SOSTITUZIONE LAMPADA
ESTERNAGRUPPI OTTICI ANTERIORIContengono le lampade delle luci di posizione/luci diurne (D.R.L.),
anabbaglianti, abbaglianti e direzione. La disposizione delle lampade
è la seguente fig. 131:ALuci di posizione/luci diurne e luci abbagliantiBLuci anabbagliantiCIndicatori di direzione
LUCI DI POSIZIONE/LUCI DIURNE
(D.R.L.)Per sostituire la lampada procedi come segue:
❒togli il coperchio A fig. 131;
❒sfila il portalampada B fig. 132, estrai la lampada e sostituiscila;
❒rimonta il portalampada B assicurandoti del corretto bloccaggio;
❒rimonta il coperchio A fig. 131.LUCI ABBAGLIANTIPer sostituire la lampada procedi come segue:
❒togli il coperchio A fig. 131;
❒sfila il portalampada C fig. 132, estrai la lampada e sostituiscila;
❒rimonta il portalampada, assicurandoti del corretto bloccaggio;
❒rimonta il coperchio A fig. 131.
fig. 131
A0J0021
fig. 132
A0J0041
170CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

LUCI ANABBAGLIANTICon lampade ad incandescenza
Per sostituire la lampada procedi come segue:
❒togli il coperchio B fig. 131;
❒togli il coperchio A fig. 133 di protezione della lampada;
❒estrai la lampada e sostituiscila;
❒rimonta il portalampada, assicurandoti del corretto bloccaggio;
❒rimonta il coperchio B fig. 131.Con lampade a scarica di gas (Bixenon)
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai
Servizi Autorizzati Alfa Romeo.
fig. 133
A0J0040
171CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

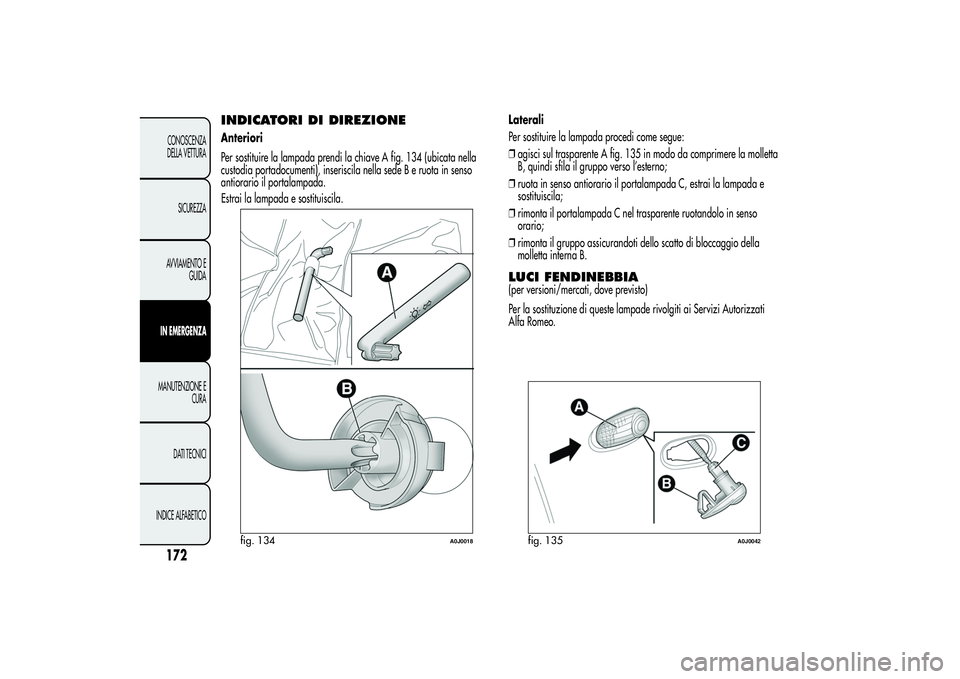

INDICATORI DI DIREZIONEAnteriori
Per sostituire la lampada prendi la chiave A fig. 134 (ubicata nella
custodia portadocumenti), inseriscila nella sede B e ruota in senso
antiorario il portalampada.
Estrai la lampada e sostituiscila.Laterali
Per sostituire la lampada procedi come segue:
❒agisci sul trasparente A fig. 135 in modo da comprimere la molletta
B, quindi sfila il gruppo verso l’esterno;
❒ruota in senso antiorario il portalampada C, estrai la lampada e
sostituiscila;
❒rimonta il portalampada C nel trasparente ruotandolo in senso
orario;
❒rimonta il gruppo assicurandoti dello scatto di bloccaggio della
molletta interna B.
LUCI FENDINEBBIA(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
fig. 134
A0J0018
fig. 135
A0J0042
