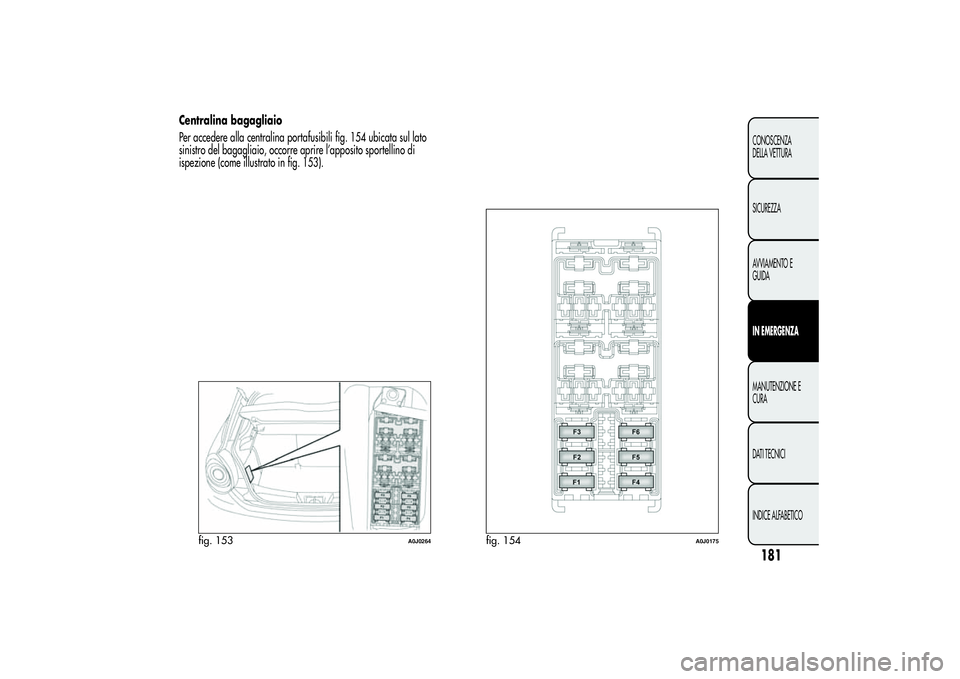

Centralina bagagliaio
Per accedere alla centralina portafusibili fig. 154 ubicata sul lato
sinistro del bagagliaio, occorre aprire l’apposito sportellino di
ispezione (come illustrato in fig. 153).
fig. 153
A0J0264
fig. 154
A0J0175
181CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

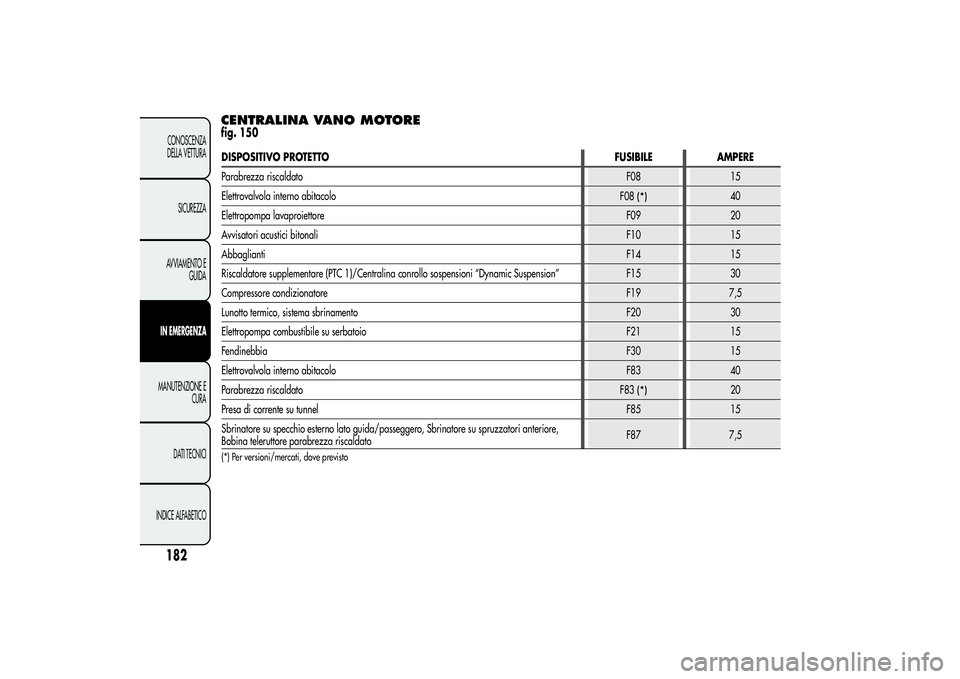

CENTRALINA VANO MOTOREfig. 150
182CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
DISPOSITIVO PROTETTOFUSIBILE AMPERE
Parabrezza riscaldatoF08 15
Elettrovalvola interno abitacolo
F08
(*)
40
Elettropompa lavaproiettoreF09 20
Avvisatori acustici bitonaliF10 15
AbbagliantiF14 15
Riscaldatore supplementare (PTC 1)/Centralina conrollo sospensioni “Dynamic Suspension” F15 30
Compressore condizionatoreF19 7,5
Lunotto termico, sistema sbrinamento F20 30
Elettropompa combustibile su serbatoio F21 15
FendinebbiaF30 15
Elettrovalvola interno abitacoloF83 40
Parabrezza riscaldato
F83
(*)
20
Presa di corrente su tunnelF85 15
Sbrinatore su specchio esterno lato guida/passeggero, Sbrinatore su spruzzatori anteriore,
Bobina teleruttore parabrezza riscaldatoF87 7,5
(*) Per versioni/mercati, dove previsto

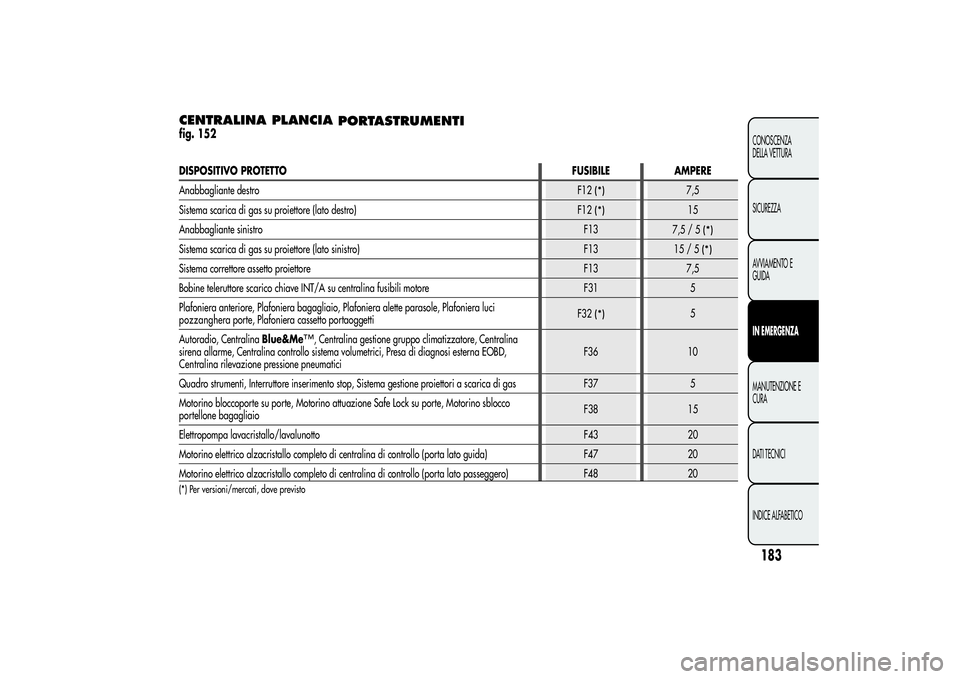

CENTRALINA PLANCIA
PORTASTRUMENTIfig. 152DISPOSITIVO PROTETTOFUSIBILE AMPERE
Anabbagliante destro
F12
(*)
7,5
Sistema scarica di gas su proiettore (lato destro)
F12
(*)
15
Anabbagliante sinistroF13
7,5/5
(*)
Sistema scarica di gas su proiettore (lato sinistro) F13
15/5
(*)
Sistema correttore assetto proiettore F13 7,5
Bobine teleruttore scarico chiave INT/A su centralina fusibili motore F31 5
Plafoniera anteriore, Plafoniera bagagliaio, Plafoniera alette parasole, Plafoniera luci
F32
(*)
5
Autoradio, CentralinaBlue&Me
™, Centralina gestione gruppo climatizzatore, Centralina
sirena allarme, Centralina controllo sistema volumetrici, Presa di diagnosi esterna EOBD, F36 10
Quadro strumenti, Interruttore inserimento stop, Sistema gestione proiettori a scarica di gas F37 5
Motorino bloccoporte su porte, Motorino attuazione Safe Lock su porte, Motorino sblocco
F38 15
Elettropompa lavacristallo/lavalunotto F43 20
Motorino elettrico alzacristallo completo di centralina di controllo (porta lato guida) F47 20
Motorino elettrico alzacristallo completo di centralina di controllo (porta lato passeggero) F48 20
(*) Per versioni/mercati, dove previsto
183CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Centralina rilevazione pressione pneumatici
portellone bagagliaio pozzanghera porte,Plafoniera cassetto portaoggetti

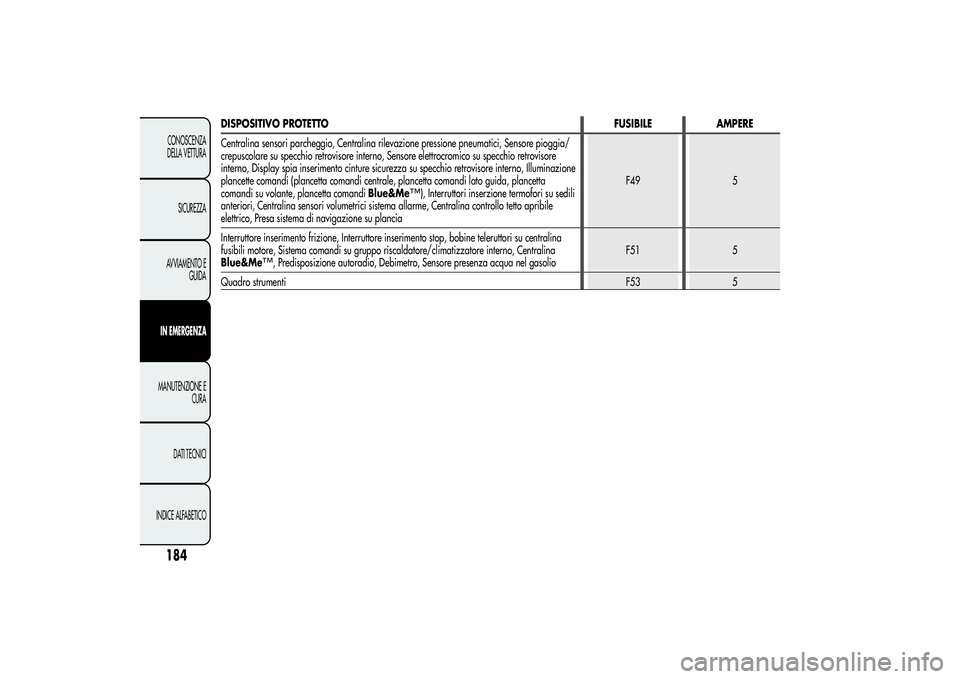

DISPOSITIVO PROTETTOFUSIBILE AMPERE
Centralina sensori parcheggio, Centralina rilevazione pressione pneumatici, Sensore pioggia/
crepuscolare su specchio retrovisore interno, Sensore elettrocromico su specchio retrovisore
interno, Display spia inserimento cinture sicurezza su specchio retrovisore interno, Illuminazione
plancette comandi (plancetta comandi centrale, plancetta comandi lato guida, plancetta
comandi su volante, plancetta comandiBlue&Me
™), Interruttori inserzione termofori su sedili
anteriori, Centralina sensori volumetrici sistema allarme, Centralina controllo tetto apribile
elettrico, Presa sistema di navigazione su planciaF49 5
Interruttore inserimento frizione, Interruttore inserimento stop, bobine teleruttori su centralina
fusibili motore, Sistema comandi su gruppo riscaldatore/climatizzatore interno, Centralina
Blue&Me
™, Predisposizione autoradio, Debimetro, Sensore presenza acqua nel gasolioF51 5
Quadro strumentiF53 5
184CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

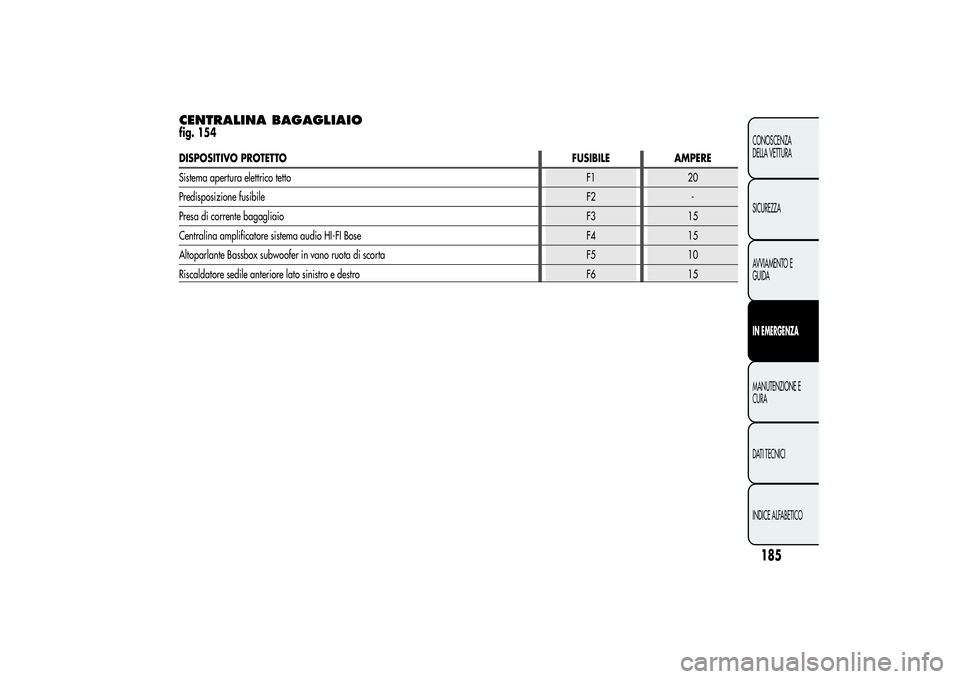

CENTRALINA BAGAGLIAIOfig. 154DISPOSITIVO PROTETTOFUSIBILE AMPERE
Sistema apertura elettrico tettoF1 20
Predisposizione fusibileF2 -
Presa di corrente bagagliaioF3 15
Centralina amplificatore sistema audio HI-FI Bose F4 15
Altoparlante Bassbox subwoofer in vano ruota di scorta F5 10
Riscaldatore sedile anteriore lato sinistro e destro F6 15
185CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

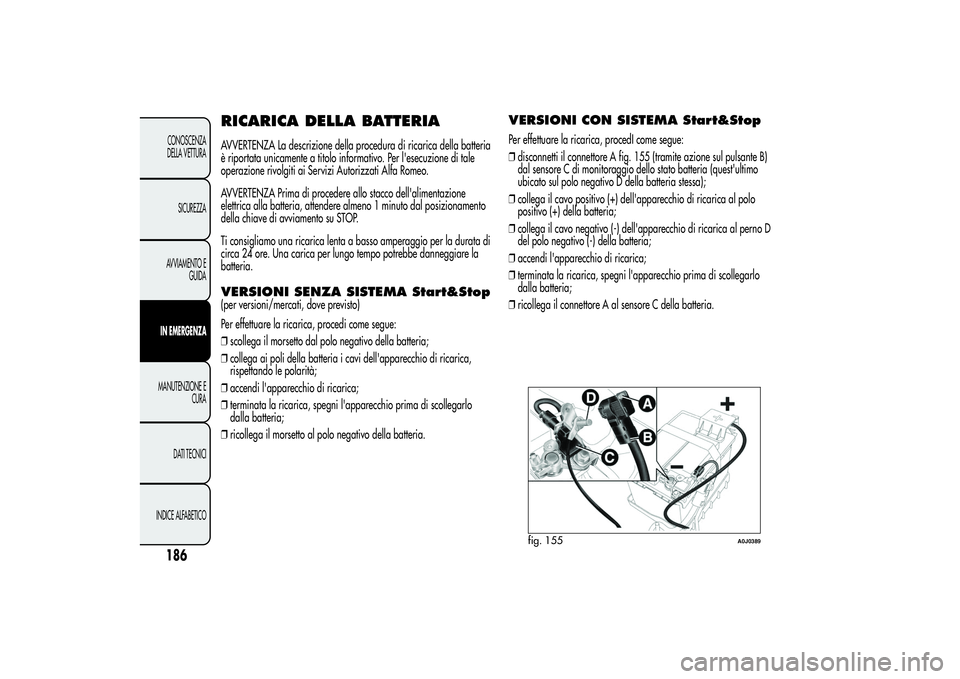

RICARICA DELLA BATTERIAAVVERTENZA La descrizione della procedura di ricarica della batteria
è riportata unicamente a titolo informativo. Per l'esecuzione di tale
operazione rivolgiti ai Servizi Autorizzati Alfa Romeo.
AVVERTENZA Prima di procedere allo stacco dell'alimentazione
elettrica alla batteria, attendere almeno 1 minuto dal posizionamento
della chiave di avviamento su STOP.
Ti consigliamo una ricarica lenta a basso amperaggio per la durata di
circa 24 ore. Una carica per lungo tempo potrebbe danneggiare la
batteria.VERSIONI SENZA SISTEMA Start&Stop(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedi come segue:
❒scollega il morsetto dal polo negativo della batteria;
❒collega ai poli della batteria i cavi dell'apparecchio di ricarica,
rispettando le polarità;
❒accendi l'apparecchio di ricarica;
❒terminata la ricarica, spegni l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollega il morsetto al polo negativo della batteria.
VERSIONI CON SISTEMA Start&StopPer effettuare la ricarica, procedI come segue:
❒disconnetti il connettore A fig. 155 (tramite azione sul pulsante B)
dal sensore C di monitoraggio dello stato batteria (quest'ultimo
ubicato sul polo negativo D della batteria stessa);
❒collega il cavo positivo (+) dell'apparecchio di ricarica al polo
positivo (+) della batteria;
❒collega il cavo negativo (-) dell'apparecchio di ricarica al perno D
del polo negativo (-) della batteria;
❒accendi l'apparecchio di ricarica;
❒terminata la ricarica, spegni l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollega il connettore A al sensore C della batteria.
fig. 155
A0J0389
186CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

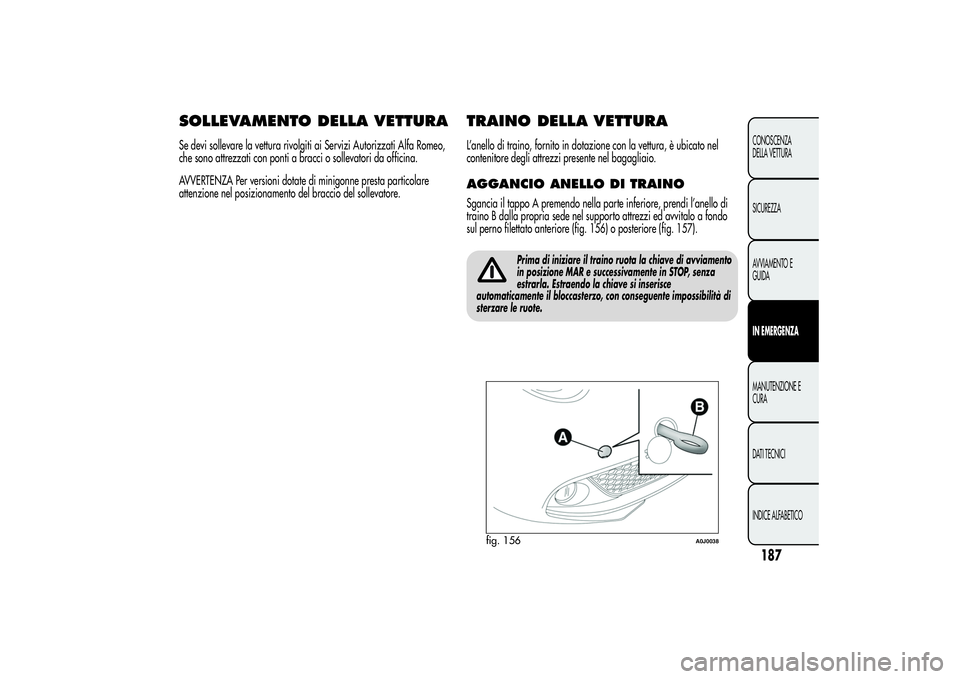

SOLLEVAMENTO DELLA VETTURASe devi sollevare la vettura rivolgiti ai Servizi Autorizzati Alfa Romeo,
che sono attrezzati con ponti a bracci o sollevatori da officina.
AVVERTENZA Per versioni dotate di minigonne presta particolare
attenzione nel posizionamento del braccio del sollevatore.
TRAINO DELLA VETTURAL’anello di traino, fornito in dotazione con la vettura, è ubicato nel
contenitore degli attrezzi presente nel bagagliaio.AGGANCIO ANELLO DI TRAINOSgancia il tappo A premendo nella parte inferiore, prendi l’anello di
traino B dalla propria sede nel supporto attrezzi ed avvitalo a fondo
sul perno filettato anteriore (fig. 156) o posteriore (fig. 157).
Prima di iniziare il traino ruota la chiave di avviamento
in posizione MAR e successivamente in STOP, senza
estrarla. Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con conseguente impossibilità di
sterzare le ruote.
fig. 156
A0J0038
187CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

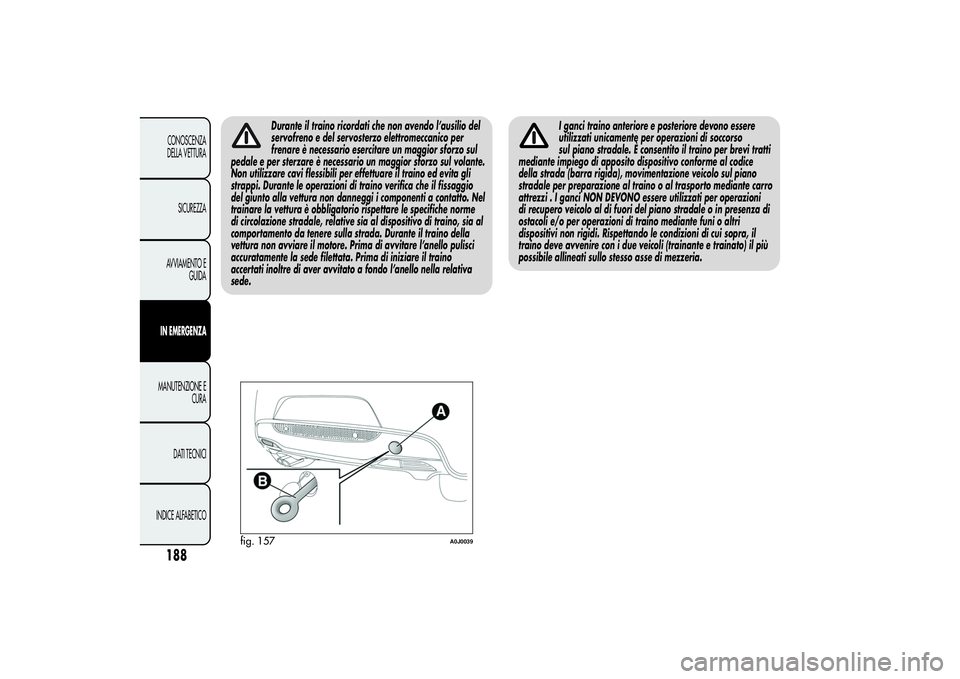

Durante il traino ricordati che non avendo l’ausilio del
servofreno e del servosterzo elettromeccanico per
frenare è necessario esercitare un maggior sforzo sul
pedale e per sterzare è necessario un maggior sforzo sul volante.
Non utilizzare cavi flessibili per effettuare il traino ed evita gli
strappi. Durante le operazioni di traino verifica che il fissaggio
del giunto alla vettura non danneggi i componenti a contatto. Nel
trainare la vettura è obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada. Durante il traino della
vettura non avviare il motore. Prima di avvitare l’anello pulisci
accuratamente la sede filettata. Prima di iniziare il traino
accertati inoltre di aver avvitato a fondo l’anello nella relativa
sede.
I ganci traino anteriore e posteriore devono essere
utilizzati unicamente per operazioni di soccorso
sul piano stradale. È consentito il traino per brevi tratti
mediante impiego di apposito dispositivo conforme al codice
della strada (barra rigida), movimentazione veicolo sul piano
stradale per preparazione al traino o al trasporto mediante carro
attrezzi . I ganci NON DEVONO essere utilizzati per operazioni
di recupero veicolo al di fuori del piano stradale o in presenza di
ostacoli e/o per operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le condizioni di cui sopra, il
traino deve avvenire con i due veicoli (trainante e trainato) il più
possibile allineati sullo stesso asse di mezzeria.
fig. 157
A0J0039
