2013 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

GRUPPI OTTICI POSTERIORIPer accedere al gruppo ottico agire sul rivestimento laterale del
bagagliaio (vedere fig. 136). Contengono le lampade delle luci di
posizione, direzione e stop.LUCI DI POSIZIONE/LUCI STOPSono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.LUCE RETRONEBBIA/RETROMARCIAPer la sostituzione delle lampade luci retronebbia A fig. 137 o
retromarcia B fig. 137 rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI 3
°STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la
sostituzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 136
A0J0043
fig. 137
A0J0044
173CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

LUCI TARGAPer sostituire le lampade procedi come segue:
❒rimuovi i gruppi luce targa A fig. 138;
❒ruota in senso orario il portalampada B fig. 139, estrai la lampada
C e sostituiscila.
SOSTITUZIONE LAMPADA
INTERNAPLAFONIERA ANTERIOREPer sostituire la lampada procedi come segue:
❒rimuovi la plafoniera A fig. 140 agendo nei punti indicati dalle
frecce;
❒apri lo sportellino B fig. 141, sostituisci le lampade C svincolandole
dai contatti laterali. Accertati poi che le nuove lampade risultino
correttamente bloccate tra i contatti stessi;
❒richiudi lo sportellino B fig. 141 e fissa la plafoniera A fig. 140
nella sua sede accertati dell’avvenuto bloccaggio.
fig. 138
A0J0046
fig. 139
A0J0045
fig. 140
A0J0120
174CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

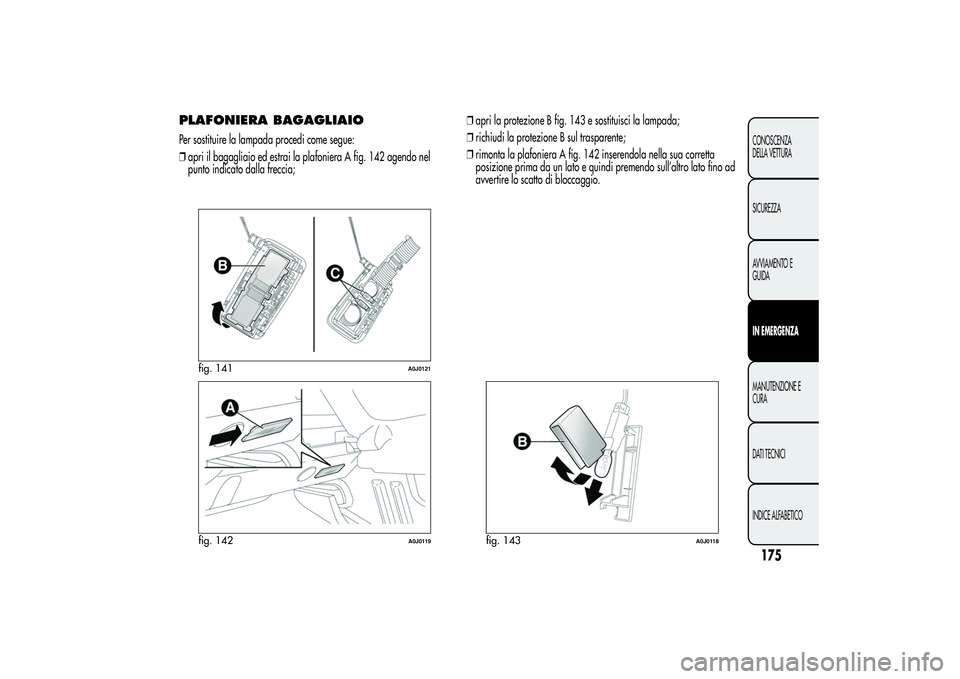

PLAFONIERA BAGAGLIAIOPer sostituire la lampada procedi come segue:
❒apri il bagagliaio ed estrai la plafoniera A fig. 142 agendo nel
punto indicato dalla freccia;❒apri la protezione B fig. 143 e sostituisci la lampada;
❒richiudi la protezione B sul trasparente;
❒rimonta la plafoniera A fig. 142 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 141
A0J0121
fig. 142
A0J0119
fig. 143
A0J0118
175CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

PLAFONIERA CASSETTO
PORTAOGGETTIPer sostituire la lampada procedi come segue:
❒apri il cassetto portaoggetti ed estrai la plafoniera A fig. 144;
❒sostituisci la lampada B svincolandola dai contatti laterali
accertandoti che la nuova lampada risulti correttamente bloccata tra
i contatti stessi.PLAFONIERA LUCE DI CORTESIA(per versioni/mercati, dove previsto)
Per sostituire la lampada procedi come segue:
❒abbassa l’aletta parasole ed estrai la plafoniera A fig. 145 facendo
leva nel punto indicato dalla freccia;
❒togli la protezione B svincolandola dalle alette C, sostituisci la
lampada D fig. 146 tirandola verso l’esterno e svincolandola dai
contatti laterali;❒inserisci la nuova lampada assicurandoti che sia posizionata
correttamente e che risulti bloccata tra i contatti;
fig. 144
A0J0122
fig. 145
A0J0123
fig. 146
A0J0124
176CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
❒rimonta la protezione B fig. 145 inserendola correttamente tra le
alette C;
❒rimonta la plafoniera inserendola prima dal lato E fig. 146, quindi
premi sull’altro lato fino ad avvertire lo scatto di blocco della
linguetta F.

PLAFONIERA LUCI POZZANGHERAPer sostituire la lampada procedi come segue:
❒apri la porta ed estrai la plafoniera spingendo con un cacciavite
sulla molletta A fig. 147;
❒premi lateralmente sulla protezione B fig. 147 in corrispondenza dei
due perni di fissaggio e sostituisci la lampada C;
❒rimonta la protezione incastrando i due perni di fissaggio;
❒rimonta la plafoniera inserendola prima dal lato D e poi premendo
sull’altro lato fino ad avvertire lo scatto di blocco della molletta.
SOSTITUZIONE FUSIBILIGENERALITÀI fusibili proteggono l'impianto elettrico intervenendo in caso di avaria
od intervento improprio sull'impianto stesso.
Quando un dispositivo non funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di protezione: l'elemento conduttore A
fig. 148 non deve essere interrotto.
In caso contrario occorre sostituire il fusibile bruciato con un altro
avente lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
Nel caso il fusibile dovesse ulteriormente
interrompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
fig. 147
A0J0125
fig. 148
A0J0048
177CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

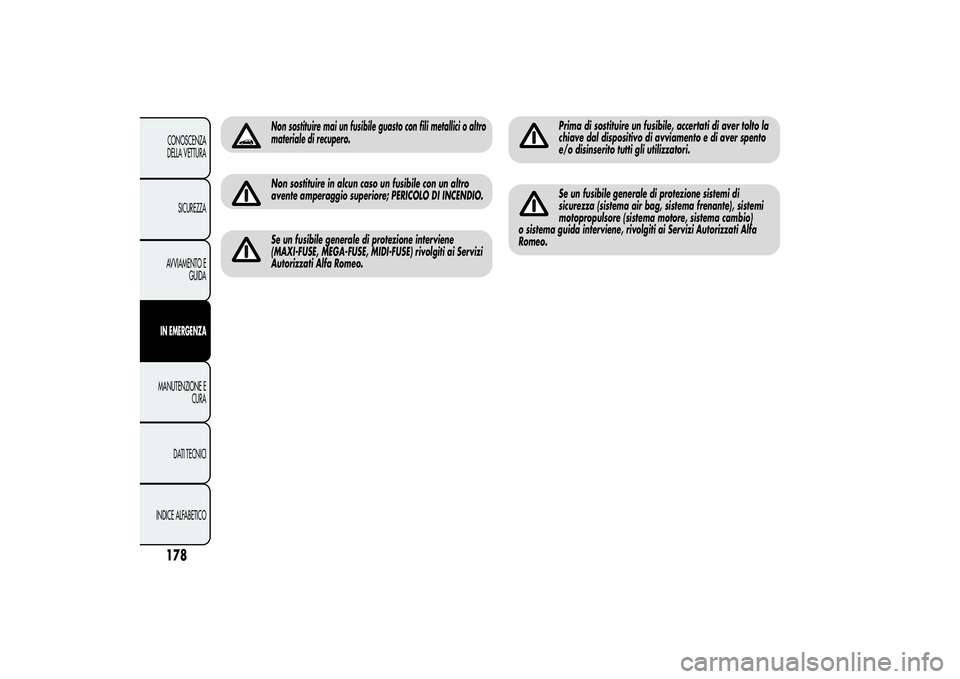

Non sostituire mai un fusibile guasto con fili metallici o altro
materiale di recupero.Non sostituire in alcun caso un fusibile con un altro
avente amperaggio superiore; PERICOLO DI INCENDIO.Se un fusibile generale di protezione interviene
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgiti ai Servizi
Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tolto la
chiave dal dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.Se un fusibile generale di protezione sistemi di
sicurezza (sistema air bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema cambio)
o sistema guida interviene, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
178CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

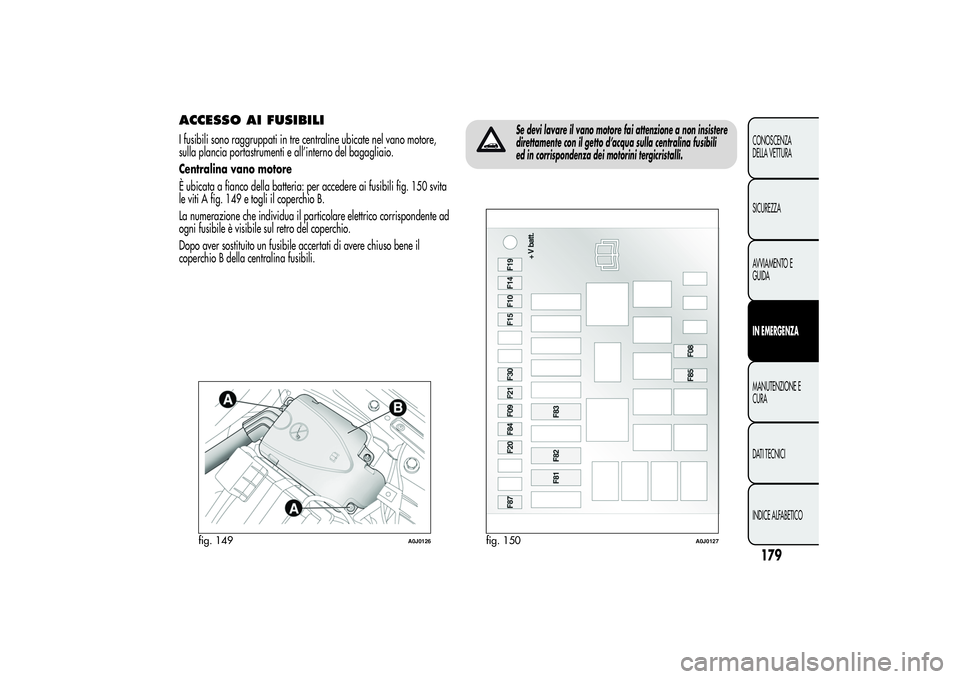

ACCESSO AI FUSIBILII fusibili sono raggruppati in tre centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria: per accedere ai fusibili fig. 150 svita
le viti A fig. 149 e togli il coperchio B.
La numerazione che individua il particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
Se devi lavare il vano motore fai attenzione a non insistere
direttamente con il getto d’acqua sulla centralina fusibili
ed in corrispondenza dei motorini tergicristalli.
fig. 149
A0J0126
fig. 150
A0J0127
179CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Centralina plancia portastrumenti
Per accedere ai fusibili fig. 152 abbassa lo sportello A fig. 151, con
una mano impugna il coperchietto B nella zona indicata in figura
e rimuovilo agendo nel senso indicato dalla freccia, in modo da
disimpegnare prima i ritegni interni C e successivamente le linguette D.
fig. 151
A0J0334
fig. 152
A0J0205
