2013 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

DISPLAYLa vettura può essere dotata di display multifunzionale/multifunzionale
riconfigurabile in grado di offrire informazioni utili all’utente, in
funzione di quanto precedentemente impostato, durante la guida della
vettura.
Con chiave estratta dal dispositivo di avviamento, all’apertura/
chiusura di una porta, il display si attiva visualizzando per alcuni
secondi l’ora e i chilometri totali (oppure miglia) percorsi.
VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALESul display appaiono le seguenti indicazioni fig. 4:ADataBOdometro (visualizzazione chilometri, oppure miglia, percorsi)CModalità di guida selezionata tramite "Alfa DNA" (sistema controllo
dinamica vettura) (per versioni/mercati, dove previsto): d =
Dynamic; n = Natural; a = All WeatherDOra (sempre visualizzata, anche con chiave estratta e porte chiuse)EIndicatore funzione Start&Stop (per versioni/mercati, dove previsto)FTemperatura esternaGGear Shift Indicator (indicazione cambio marcia) (per versioni/
mercati, dove previsto)HPosizione assetto fari (solo con luci anabbaglianti inserite)fig. 4
A0J1270
21CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILESul display appaiono le seguenti indicazioni fig. 5:AOraBChilometri (o miglia) parziali percorsiCOdometro (visualizzazione chilometri, oppure miglia, percorsi)DSegnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/Gear
Shift Indicator (indicazione cambio marcia) (per versioni/mercati,
dove previsto)EPosizione assetto fari (solo con luci anabbaglianti inserite)FTemperatura esternaSu alcune versioni selezionando la modalità di guida “DYNAMIC”
(vedi paragrafo “Sistema Alfa DNA” in questo capitolo), il display
visualizza la pressione della turbina fig. 6.
Lo strumento è tarato in funzione delle motorizzazioni a pressione di
sovralimentazione più elevata. Pertanto, su alcune versioni, è normale
che non si raggiunga il fondoscala.fig. 5
A0J0333
fig. 6
A0J0228
22
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

GEAR SHIFT INDICATORIl sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore di
effettuare un cambio marcia attraverso un’apposita indicazione sul
quadro di bordo fig. 7.
Tramite il GSI, il guidatore viene avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio in termini di consumi.
Per una guida orientata al risparmio di combustibile si consiglia
pertanto di mantenere la modalità “Natural” o “All Weather” e di
seguire, ove le condizioni del traffico lo consentano, i suggerimenti del
Gear Shift Indicator.
Quando sul display viene visualizzata l’icona SHIFT UP (
SHIFT) il
GSI suggerisce di passare ad una marcia con rapporto superiore,
mentre quando sul display viene visualizzata l’icona SHIFT DOWN (
SHIFT) il GSI suggerisce di passare ad una marcia con rapporto
inferiore.NotaL’indicazione sul quadro strumenti rimane accesa fino a quando
il conducente non effettua un cambio marcia o fino a quando le
condizioni di guida non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per ottimizzare i
consumi.
WELCOME MOVEMENTSu alcune versioni, ruotando la chiave in posizione MAR, si ha:
❒la movimentazione veloce (salita/discesa) degli indici del tachimetro
e del contagiri;
❒l’illuminazione indici grafiche/display;
❒la visualizzazione sul display di un’animazione grafica raffigurante
la sagoma della vettura.
Movimentazione indici
❒Se viene estratta la chiave dal dispositivo di avviamento durante la
movimentazione degli indici, questi tornano immediatamente in
posizione iniziale.
❒Dopo aver raggiunto il valore di fondo scala gli indici si
posizionano sul valore segnalato dalla vettura.
❒All’avviamento del motore la movimentazione degli indici termina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositivo di
avviamento si accendono in sequenza indici, grafiche e display.
Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’animazione
grafica.
Successivamente viene attenuata progressivamente l’illuminazione del
display fino al completo spegnimento.
fig. 7
A0J0233
23CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

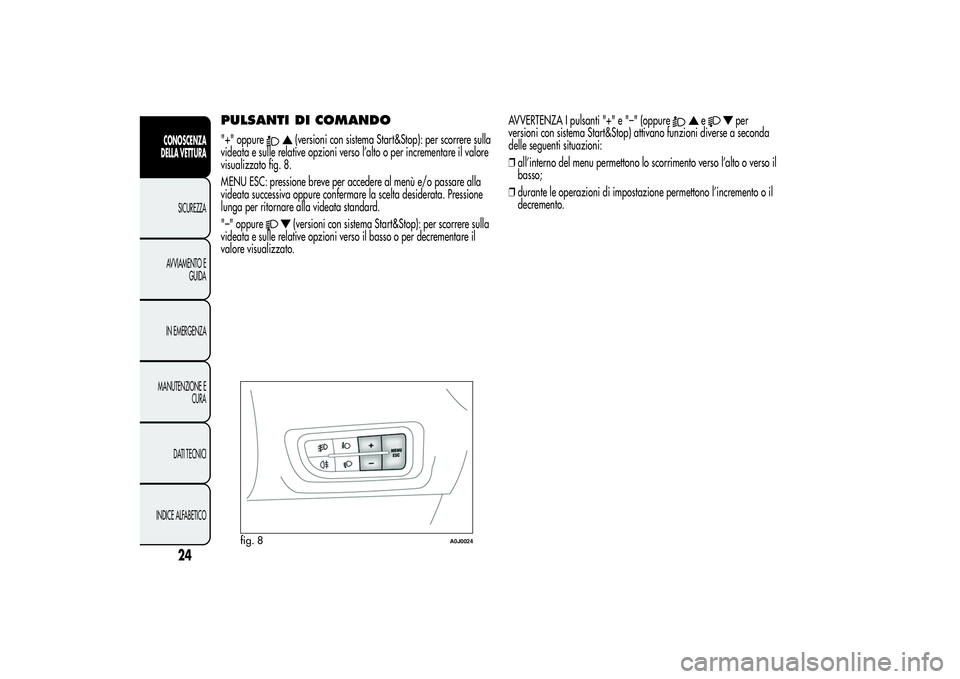

PULSANTI DI COMANDO"+" oppure
(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso l’alto o per incrementare il valore
visualizzato fig. 8.
MENU ESC: pressione breve per accedere al menù e/o passare alla
videata successiva oppure confermare la scelta desiderata. Pressione
lunga per ritornare alla videata standard.
"–" oppure(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso il basso o per decrementare il
valore visualizzato.AVVERTENZA I pulsanti "+" e "–" (oppure
e
per
versioni con sistema Start&Stop) attivano funzioni diverse a seconda
delle seguenti situazioni:
❒all’interno del menu permettono lo scorrimento verso l’alto o verso il
basso;
❒durante le operazioni di impostazione permettono l’incremento o il
decremento.
fig. 8
A0J0024
24
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

MENU DI SETUPIl menu è composto da una serie di voci la cui selezione, realizzabile
mediante i pulsanti "+" e "–" (oppure
e
per versioni con
sistema Start&Stop) consente l’accesso alle diverse operazioni di
scelta ed impostazione (Setup) riportate in seguito.
Per alcune voci è previsto un sottomenu. Il menu può essere attivato
con una pressione breve del pulsante MENU ESC.
Il menu è composto dalle seguenti voci:
❒MENU
❒BEEP VELOCITÀ
❒SENSORE FARI (per versioni/mercati, dove previsto)
❒SENSORE PIOGGIA (per versioni/mercati, dove previsto)
❒ATTIVAZIONE/DATI TRIP B
❒REGOLA ORA
❒REGOLA DATA
❒PRIMA PAGINA (per versioni/mercati, dove previsto)
❒VEDI RADIO
❒AUTOCLOSE
❒UNITÀ MISURA
❒LINGUA
❒VOLUME AVVISI
❒VOLUME TASTI
❒BEEP/BUZZ CINTURE❒SERVICE
❒AIR BAG/BAG PASSEGGERO
❒LUCI DIURNE
❒LUCI DI CORTESIA
❒USCITA MENU
NotaAlcune voci, sulle vetture equipaggiate con sistema di
radionavigazione (per versioni/mercati, dove previsto), vengono
visualizzate dal display di quest’ultimo.
Selezione di una voce del menu
principale senza sottomenu:❒tramite pressione breve del pulsante MENU ESC può essere
selezionata l’impostazione del menu principale che si desidera
modificare;
❒agendo sui pulsanti "+" o "–" (tramite singole pressioni) può essere
scelta la nuova impostazione;
❒tramite pressione breve del pulsante MENU ESC si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
menu principale prima selezionata.
25CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Selezione di una voce del menu
principale con sottomenu:❒tramite pressione breve del pulsante MENU ESC si può visualizzare
la prima voce del sottomenu;
❒agendo sui pulsanti "+" o "–" (tramite singole pressioni) si possono
scorrere tutte le voci del sottomenu;
❒tramite pressione breve del pulsante MENU ESC si può selezionare
la voce del sottomenu visualizzata e si entra nel menu di
impostazione relativo;
❒agendo sui pulsanti "+" o "–" (tramite singole pressioni) può essere
scelta la nuova impostazione di questa voce del sottomenu;
❒tramite pressione breve del pulsante MENU ESC si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
sottomenu prima selezionata.
VOCI MENUMenuQuesta voce consente di accedere all’interno del Menu di Setup. Premi
il pulsante "+" oppure "-" per selezionare le varie voci del Menu.
Premi invece a lungo il pulsante MENU ESC per tornare alla videata
standard.Beep Velocità (Limite velocità)Questa funzione permette di impostare il limite velocità vettura (km/h
oppure mph), superato il quale l’utente viene avvisato.
Per impostare il limite di velocità desiderato procedere come segue:
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza la scritta (Beep Vel.);
❒premere il pulsante "-" oppure "+" per selezionare l’inserimento
(On) o il disinserimento (Off) del limite di velocità;
❒nel caso in cui la funzione sia stata attivata (On), tramite la
pressione dei pulsanti "+" oppure "-" selezionare il limite di velocità
desiderato e premere MENU ESC per confermare la scelta.
AVVERTENZA L’impostazione è possibile tra 30 e 200 km/h, oppure
20 e 125 mph a seconda dell’unità precedentemente impostata,
vedere paragrafo “Unità misura (Regolazione unità di misura”
descritto in seguito. Ogni pressione sul pulsante +/- determina
l’aumento/diminuzione di 5 unità. Tenendo premuto il pulsante +/- si
ottiene l’aumento/diminuzione veloce automatico. Quando si è vicini
al valore desiderato, completare la regolazione con singole pressioni.
❒Premere il pulsante MENU ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lunga
per tornare alla videata standard senza memorizzare.
26
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Qualora si desideri annullare l’impostazione procedere come segue:
❒premere il pulsante MENU ESC on pressione breve, il display
visualizza in modo lampeggiante (On);
❒premere il pulsante - , il display visualizza in modo lampeggiante
(Off);
❒premere il pulsante MENU ESC con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.Sensore fari (Regolazione sensibilità
sensore fari automatici/crepuscolare)(per versioni/mercati, dove previsto)
Questa funzione consente di accendere o spegnere automaticamente i
fari in funzione delle condizioni di luminosità esterna.
È possibile regolare la sensibilità del sensore crepuscolare secondo 3
livelli (livello 1= sensibilità minima, livello 2= sensibilità media, livello
3= sensibilità massima).
Maggiore è la sensibilità impostata, minore è la variazione di luce
esterna necessaria per comandare l’accensione delle luci (es. con un
impostazione su livello 3 al tramonto si ha un accensione fari
anticipata rispetto i livelli 1 e 2).
Per impostare la regolazione desiderata procedere come segue:
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza in modo lampeggiante il livello precedentemente
impostato;
❒premere il pulsante + oppure - per effettuare la scelta;
❒premere il pulsante MENU ESC con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Sens. pioggia (Regolazione
sensibilità sensore pioggia)Questa funzione consente di regolare (su 4 livelli) la sensibilità del
sensore pioggia.
Per impostare il livello di sensibilità desiderato procedere come segue:
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza in modo lampeggiante il “livello” della sensibilità
precedentemente impostato;
❒premere il pulsante + oppure - per effettuare la regolazione;
❒premere il pulsante MENU ESC con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.Attivazione/Dati tripB (Abilitazione
Trip B)Questa funzione consente di attivare (On) oppure disattivare (Off) la
visualizzazione del Trip B (trip parziale). Per ulteriori informazioni
vedere paragrafo “Trip computer”.
Per l’attivazione/disattivazione procedere come segue:
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza in modo lampeggiante On oppure Off in funzione di
quanto precedentemente impostato;
❒premere il pulsante + oppure - per effettuare la scelta;
❒premere il pulsante MENU ESC con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
27CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Regola ora (Regolazione orologio)Questa funzione consente la regolazione dell’orologio passando
attraverso due sottomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere come segue:
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza i due sottomenù “Ora” e “Formato”;
❒premere il pulsante + oppure - per spostarsi tra i due sottomenù;
❒una volta selezionato il sottomenù che si vuole modificare, premere
il pulsante con pressione breve MENU ESC;
❒nel caso in cui si entra nel sottomenù “Ora ”: premendo il pulsante
MENU ESC con pressione breve, il display visualizza in modo
lampeggiante le “ore”;
❒premere il pulsante + oppure - per effettuare la regolazione;
❒premendo il pulsante MENU ESC con pressione breve il display
visualizza in modo lampeggiante i “minuti”;
❒premere il pulsante + oppure - per effettuare la regolazione.
AVVERTENZA Ogni pressione sui pulsanti + oppure - determina
l’aumento o il decremento di una unità. Mantenendo premuto il
pulsante ne deriva l’aumento/decremento veloce automatico. Quando
si è vicini al valore desiderato, completare la regolazione con singole
pressioni.
❒Nel caso in cui si entra nel sottomenù “Formato”: premendo il
pulsante MENU ESC con pressione breve, il display visualizza
in modo lampeggiante la modalità di visualizzazione;
❒premere il pulsante + oppure - per effettuare la selezione in
modalità “24h” oppure “12h”.Una volta effettuata la regolazione, premere il pulsante MENU ESC
con pressione breve per tornare alla videata sottomenu oppure
premere il pulsante con pressione lunga per tornare alla videata menu
principale senza memorizzare.
❒premere nuovamente il pulsante MENU ESC con pressione lunga
per tornare alla videata standard o al menu principale a seconda
del punto in cui ci si trova nel menu.
Regola data (Regolazione data)Questa funzione consente l’aggiornamento della data (giorno – mese
– anno).
Per effettuare l'aggiornamento procedere come segue:
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza in modo lampeggiante “l’anno”;
❒premere il pulsante + oppure - per effettuare la regolazione;
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza in modo lampeggiante “il mese”;
❒premere il pulsante + oppure - per effettuare la regolazione;
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza in modo lampeggiante “il giorno”;
❒premere il pulsante + oppure - per effettuare la regolazione.
AVVERTENZA Ogni pressione sui pulsanti + oppure - determina
l’aumento o il decremento di una unità. Mantenendo premuto il
pulsante ne deriva l’aumento/diminuzione veloce automatico. Quando
si è vicini al valore desiderato, completare la regolazione con singole
pressioni.
❒Premere il pulsante MENU ESC con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
28
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
