2013 Alfa Romeo MiTo Betriebsanleitung (in German)

Türentriegelung von außen
Drücken Sie die Taste
an der Fernbedienung oder drehen Sie den
Metalleinsatz (im Schlüssel) im Türschloss der Fahrertür.
Türver-/-entriegelung von innen
Drücken Sie die Taste A Abb. 55. Die Taste ist mit einer LED
ausgestattet, die den Fahrzeugzustand anzeigt (Türen ver- oder
entriegelt).
LED leuchtet: Türen verriegelt. Wird die Taste
nochmals gedrückt,
werden alle Türen entriegelt und die LED erlischt.
LED aus: Türen entriegelt. Wird die Taste
nochmals gedrückt,
werden alle Türen verriegelt. Die Türverriegelung wird nur aktiviert,
wenn alle Türen geschlossen sind.
Nach einer Türverriegelung über die Fernbedienung oder vom Schloss
an der Fahrertür, können die Türen nur über die Taste
entriegelt
werden.
ZUR BEACHTUNG Zieht man bei eingeschalteter Zentralverriegelung
den Innentürgriff für das Öffnen der Türen, wird die Tür entriegelt
(im Falle der Beifahrertür leuchtet das LED auf der Taste A weiterhin
auf).
Fällt die Stromversorgung aus (durchgebrannte Sicherung,
abgeklemmte Batterie usw.) ist es auf jeden Fall möglich, die
Türverriegelung manuell zu aktivieren.
NOTVORRICHTUNG DER
VERRIEGELUNG DER BEIFAHRERTÜRDie Beifahrertür ist mit einer Vorrichtung ausgestattet, die ein Schließen
erlaubt, wenn kein Strom zugeführt wird.
Um die Tür zu schließen, muss der Metalleinsatz des Schlüssels in die
Aufnahme A Abb. 56 eingesetzt und nach oben verschoben werden.
ZUR BEACHTUNG Nach einer eventuellen Trennung der Batterie
oder einer Unterbrechung der Sicherung muss der Öffnungs-/
Schließmechanismus der Türen wie folgt initialisiert werden:
❒Alle Türen schließen.
❒Die Taste
am Schlüssel oder die Ver-/Entriegelungstaste
auf
dem Armaturenbrett drücken.
❒Die Taste
am Schlüssel oder die Ver-/Entriegelungstaste
auf
dem Armaturenbrett drücken.
Abb. 56
A0J0309
93DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

ELEKTRISCHE SCHEIBENHEBERDiese sind mit einem Automatismus für das Hoch-und Runterfahren der
vorderen Scheibe auf der Fahrerseite ausgestattet.BEDIENUNGENFahrertür Abb. 57
❒A Öffnen/Schließen des linken Seitenfensters vorne;
❒B Öffnen/Schließen des rechten Seitenfensters vorne;
Drücken Sie die Tasten, um die gewünschte Scheibe zu öffnen/
schließen.
Drückt man eine der beiden Tasten nur kurz, fährt das Fenster
"ruckweise" nach oben bzw. nach unten, während bei verlängertem
Drücken der automatische Dauerbetrieb des Öffnungs- bzw.
Schließvorgangs aktiviert wird.Die Scheibe hält in der gewünschten Position an, wenn die
entsprechende Taste nochmals gedrückt wird. Beim Gedrückthalten der
Taste für einige Sekunden hebt oder senkt sich die Scheibe automatisch
(nur bei Schlüssel auf MAR).
Beifahrertür
An der Beifahrertür befindet sich die Taste für das Öffnen/Schließen
der entsprechenden Scheibe.
Automatischer Dauerbetrieb
(für Märkte/Versionen, wo vorgesehen)
Dieser wird aktiviert, wenn eine der beiden Tasten länger als eine
halbe Sekunde gedrückt wird. Die Scheibe hält an, wenn sie ihre
Endstellung erreicht oder der Schalter erneut gedrückt wird:
❒Fahrerseite:Hochfahren/Runterfahren.
❒Beifahrerseite:Nur Runterfahren.
❒Wo Klemmschutz vorhanden:Hoch-/Runterfahren der Scheibe auf
Fahrer-und Beifahrerseite.
Klemmschutzvorrichtung
(für Märkte/Versionen, wo vorgesehen)
Im Fahrzeug ist während des Hochfahrens der Scheiben eine
Klemmschutzvorrichtung aktiv.
Dieses Sicherheitssystem ist in der Lage, eventuelle Hindernisse
während der Schließbewegung der Scheibe zu erkennen. Befindet sich
ein Hindernis auf dem Scheibenweg, unterbricht das System die
Bewegung der Scheibe und diese kehrt je nach Position um. Diese
Vorrichtung ist somit auch nützlich, wenn die Scheibenheber
unbeabsichtigt von Kindern im Fahrzeug betätigt werden.
Abb. 57
A0J0023
94
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Die Klemmschutzfunktion ist während der manuellen und
automatischen Funktion der Scheibe aktiv. Nach einem Eingriff des
Klemmschutzsystems wird die Scheibenbewegung sofort unterbrochen
und dann in der entgegengesetzten Richtung fortgeführt. Während
dieser Zeit kann die Scheibe auf keine Weise aktiviert werden.
ZUR BEACHTUNG Spricht der Klemmschutz in 1 Minute 5 Mal
hintereinander an oder ist er defekt, dann wird die automatische
Schließung der Scheibe verhindert und es wird nur der Schrittbetrieb
mit einem Schub alle halbe Sekunde zugelassen, wobei die Taste
für die nächste Betätigung losgelassen werden muss.
Um die korrekte Funktion des Systems wieder herzustellen, muss die
betroffene Scheibe nach unten bewegt werden.
ZUR BEACHTUNG Bei Zündschlüssel auf STOP oder bei abgezogenem
Schlüssel bleiben die Scheibenheber noch für ca. 3 Minuten aktiv,
deaktivieren sich jedoch sofort bei Öffnung einer der Türen.
ZUR BEACHTUNG Ist der Klemmschutz vorhanden und man drückt die
Taste
an der Fernbedienung länger als 2 Sekunden, werden die
Scheiben geöffnet; drückt man jedoch die Taste
länger als 2
Sekunden, werden die Scheiben geschlossen.
Das System entspricht der Norm 2000/4/CE über den
Schutz von Insassen, die sich hinauslehnen.
Der unsachgemäße Gebrauch der Scheibenheber kann
gefährlich sein. Prüfen Sie vor und während der
Betätigung immer, dass die Fahrzeuginsassen keiner
Verletzungsgefahr ausgesetzt sind, die sowohl direkt durch die
sich bewegenden Scheiben als durch mitgenommene persönliche
Gegenstände oder an die Scheiben stoßende Gegenstände
hervorgerufen werden. Entfernen Sie beim Aussteigen aus dem
Fahrzeug immer den Schlüssel aus der Anlassvorrichtung, um zu
vermeiden, dass die unbeabsichtigt betätigten elektrischen
Scheibenheber eine Gefahr für die Fahrzeuginsassen darstellen.
Initialisierung des Systems der Scheibenheber
Wenn die Batterie abgeklemmt oder die Sicherung unterbrochen
wurde, müssen die Systemfunktionen erneut initialisiert werden.
Initialisierungsverfahren:
❒das zu initialisierende Fenster manuell auf die Position des oberen
Endanschlags stellen;
❒nach Erreichen des oberen Endanschlags muss die
Verschlusssteuerung mindestens 1 Sekunde lang weiter in Betrieb
bleiben.
Für Versionen/Märkte, wo vorgesehen, muss die Scheibenautomatik
nach einer fehlenden Stromversorgung der Steuerungen (Ersatz oder
Trennen der Batterie und Ersatz der Sicherungen der
Scheibenhebersteuerungen) wie nachstehend wieder hergestellt
werden.
95DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Die Initialisierung erfolgt bei geschlossenen Türen wie folgt:
❒Die Scheibe der Fahrertür ganz herunterlassen und dabei die Taste
mindestens 3 Sekunden gedrückt halten, nachdem die Scheibe den
(unteren) Anschlag erreicht hat.
❒Lassen Sie die Scheibe der Fahrertür komplett hoch, indem Sie die
Aktivierungstaste nach dem Anschlag (oberer Anschlag) für
mindestens 3 Sekunden gedrückt halten.
❒Punkt 1 und 2 auch an der Beifahrertür durchführen.
❒Vergewissern Sie sich über die korrekte Initialisierung, indem Sie die
automatische Scheibenbewegung prüfen.ZUR BEACHTUNG Wird einer der Innengriffe zum Öffnen der Türen
bei aktivierter Zentralverriegelung betätigt, werden dadurch alle Türen
entriegelt. Fällt die Stromversorgung aus (durchgebrannte Sicherung,
abgeklemmte Batterie usw.) ist es auf jeden Fall möglich, die
Türverriegelung manuell zu aktivieren. Da in diesem Fall das
automatische Runterfahren der Scheiben nicht zur Verfügung steht,
muss man für das Öffnen bzw. Schließen der Tür mit angehobener
Scheibe, die zuletzt Genannte leicht nach Innen drücken (siehe Abb.
58), um das Gleiten der Scheibe in der Zierleiste zu erleichtern.
Abb. 58
A0J0170
96
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

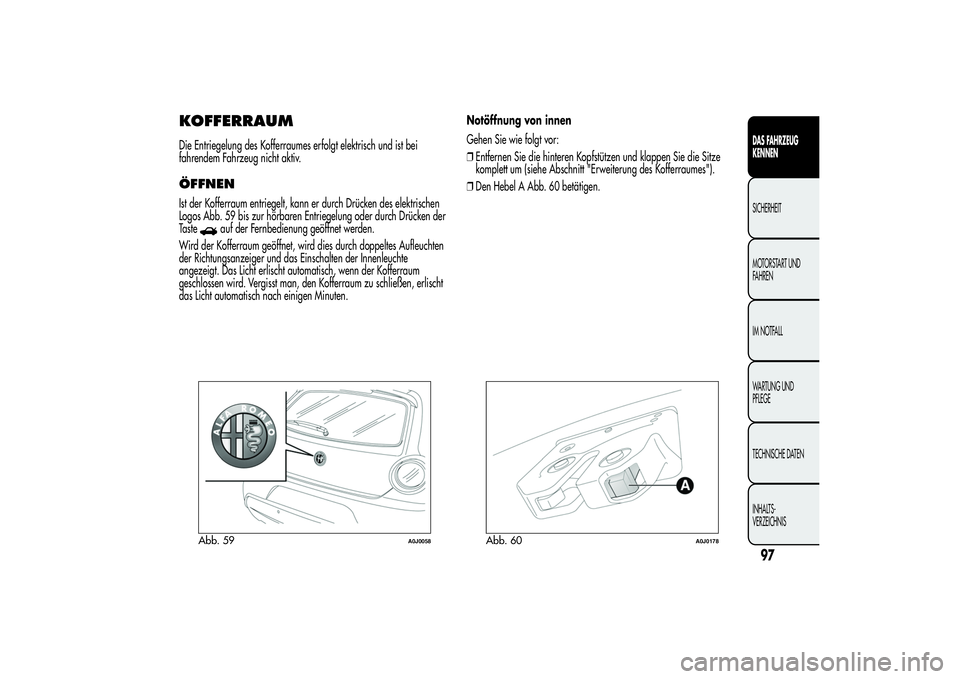

KOFFERRAUMDie Entriegelung des Kofferraumes erfolgt elektrisch und ist bei
fahrendem Fahrzeug nicht aktiv.ÖFFNENIst der Kofferraum entriegelt, kann er durch Drücken des elektrischen
Logos Abb. 59 bis zur hörbaren Entriegelung oder durch Drücken der
Taste
auf der Fernbedienung geöffnet werden.
Wird der Kofferraum geöffnet, wird dies durch doppeltes Aufleuchten
der Richtungsanzeiger und das Einschalten der Innenleuchte
angezeigt. Das Licht erlischt automatisch, wenn der Kofferraum
geschlossen wird. Vergisst man, den Kofferraum zu schließen, erlischt
das Licht automatisch nach einigen Minuten.Notöffnung von innen
Gehen Sie wie folgt vor:
❒Entfernen Sie die hinteren Kopfstützen und klappen Sie die Sitze
komplett um (siehe Abschnitt "Erweiterung des Kofferraumes").
❒Den Hebel A Abb. 60 betätigen.
Abb. 59
A0J0058
Abb. 60
A0J0178
97DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

SCHLIESSENZiehen Sie die Klappe herunter und drücken Sie dabei auf das Schloss,
bis ein Einrasten zu vernehmen ist.
Die Lasche A Abb. 61 ziehen und die Heckklappe absenken, indem
man diese auf Schlosshöhe soweit runter drückt, bis man das Einrasten
wahrnimmt.
ZUR BEACHTUNG Bevor Sie den Kofferraum wieder schließen, prüfen
Sie, dass Sie den Schlüssel bei sich haben, da der Kofferraum
automatisch verriegelt wird.INITIALISIERUNG KOFFERRAUMZUR BEACHTUNG Nach einem Trennen der Batterie oder einer
Unterbrechung der Sicherung muss der Öffnungs-/
Schließmechanismus des Kofferraumes wie nachstehend initialisiert
werden:
❒Schließen Sie alle Türen und den Kofferraum.❒Betätigen Sie die Taste
an der Fernbedienung.
❒Betätigen Sie die Tastean der Fernbedienung.
ERWEITERUNG DES KOFFERRAUMSDer geteilte Rücksitz ermöglicht eine teilweise (1/3 oder 2/3) oder
vollständige Erweiterung des Kofferraums. Um den Kofferraum zu
erweitern, beziehen Sie sich bitte auf die Abschnitte "Entfernen der
Hutablage" und "Umklappen der Sitze".
Entfernen der Hutablage
Gehen Sie dazu wie folgt vor:
❒Befreien Sie die Enden der beiden Zugstreben A Abb. 62 für die
Abstützung der Hutablage, indem Sie die Ösen B aus den
Haltestiften ziehen.
❒befreien Sie die Stifte A Abb. 63 an der Außenseite der Ablage aus
den Sitzen B der seitlichen Halterungen und ziehen Sie die
Hutablage nach außen hin heraus;
Abb. 61
A0J0079
Abb. 62
A0J0080
98
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

❒nachdem man die Hutablage entfernt hat, kann Sie quer in den
Kofferraum oder zwischen die Rückenlehnen der Vordersitze und die
umgeklappten Kissen der Rücksitze (bei komplett erweitertem
Kofferraum) gelegt werden.Umklappen der SitzeGehen Sie wie folgt vor:
❒Bringen Sie die Kopfstützen in die höchste Stellung, drücken Sie
beide Tasten A und B Abb. 64 an den Seiten der beiden
Halterungen und ziehen Sie dann die Kopfstützen nach oben hin
heraus.
❒Schieben Sie die Sicherheitsgurte zur Seite und prüfen Sie, dass die
Gurte glatt und nicht verwickelt sind.
❒heben Sie die Hebel A Abb. 65 für die Halterung der Rückenlehnen
an und klappen Sie das gewünschte Kissen um (das Anheben des
Hebels "A" wird von einem "roten Band" angezeigt).
Abb. 63
A0J0081
Abb. 64
A0J0083
Abb. 65
A0J0082
99DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

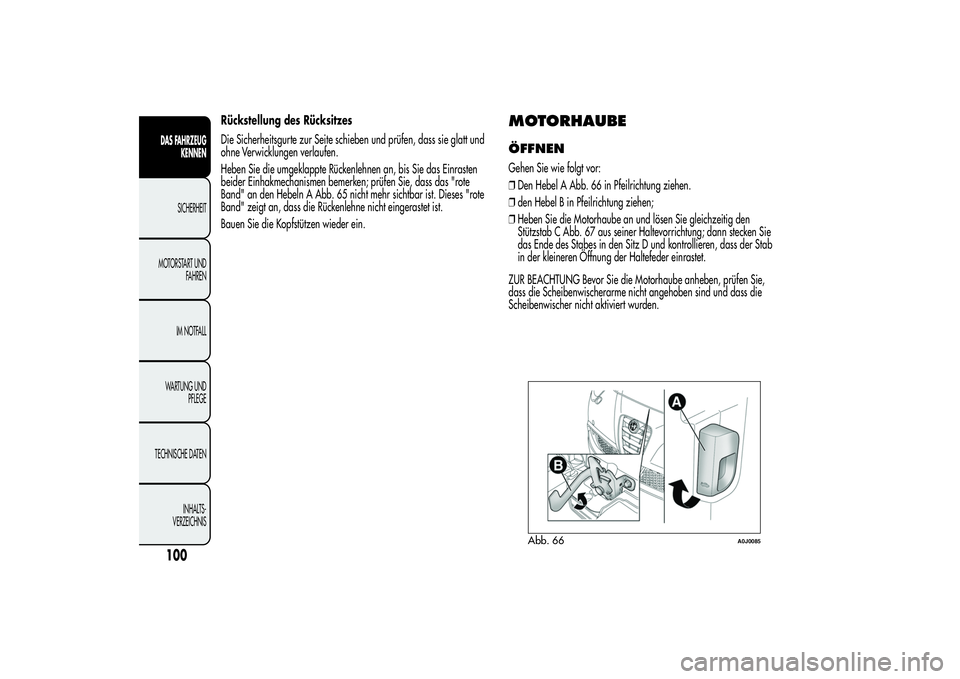

Rückstellung des Rücksitzes
Die Sicherheitsgurte zur Seite schieben und prüfen, dass sie glatt und
ohne Verwicklungen verlaufen.
Heben Sie die umgeklappte Rückenlehnen an, bis Sie das Einrasten
beider Einhakmechanismen bemerken; prüfen Sie, dass das "rote
Band" an den Hebeln A Abb. 65 nicht mehr sichtbar ist. Dieses "rote
Band" zeigt an, dass die Rückenlehne nicht eingerastet ist.
Bauen Sie die Kopfstützen wieder ein.
MOTORHAUBEÖFFNENGehen Sie wie folgt vor:
❒Den Hebel A Abb. 66 in Pfeilrichtung ziehen.
❒den Hebel B in Pfeilrichtung ziehen;
❒Heben Sie die Motorhaube an und lösen Sie gleichzeitig den
Stützstab C Abb. 67 aus seiner Haltevorrichtung; dann stecken Sie
das Ende des Stabes in den Sitz D und kontrollieren, dass der Stab
in der kleineren Öffnung der Haltefeder einrastet.
ZUR BEACHTUNG Bevor Sie die Motorhaube anheben, prüfen Sie,
dass die Scheibenwischerarme nicht angehoben sind und dass die
Scheibenwischer nicht aktiviert wurden.
Abb. 66
A0J0085
100DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
