2013 Alfa Romeo MiTo Betriebsanleitung (in German)

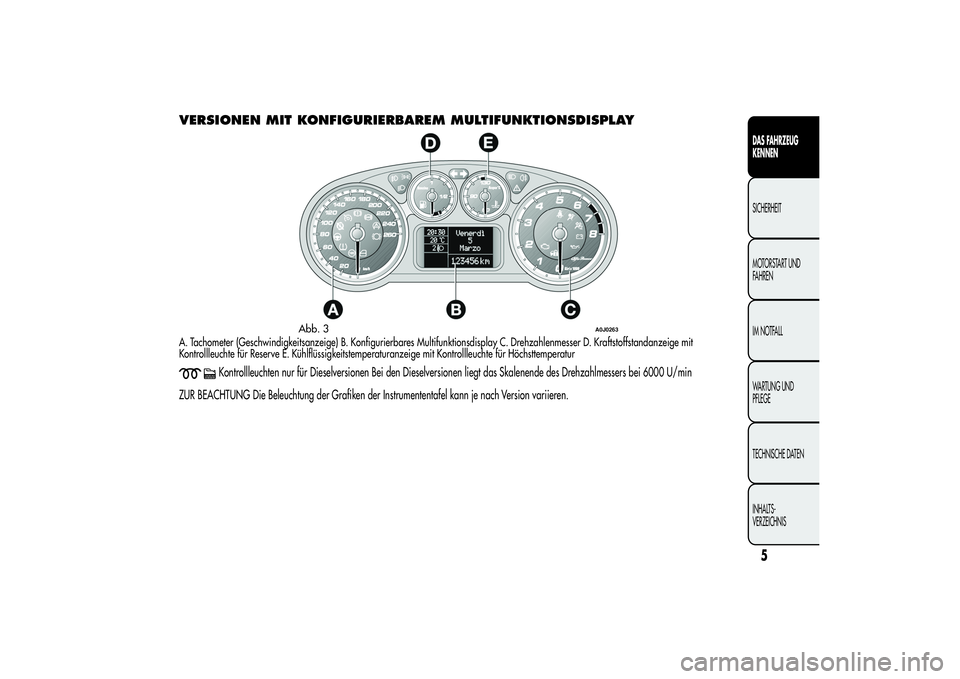

VERSIONEN MIT KONFIGURIERBAREM MULTIFUNKTIONSDISPLAYA. Tachometer (Geschwindigkeitsanzeige) B. Konfigurierbares Multifunktionsdisplay C. Drehzahlenmesser D. Kraftstoffstandanzeige mit
Kontrollleuchte für Reserve E. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
Kontrollleuchten nur für Dieselversionen Bei den Dieselversionen liegt das Skalenende des Drehzahlmessers bei 6000 U/min
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
Abb. 3
A0J0263
5DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

TACHOMETER
(GESCHWINDIGKEITSANZEIGE)Er gibt die Geschwindigkeit des Fahrzeugs an.DREHZAHLMESSERZeigt die Drehzahlen des Motors an.KRAFTSTOFFSTANDANZEIGEDer Zeiger zeigt die noch im Tank vorhandene Kraftstoffmenge an.
0 - Tank leer
1 - Tank voll
Die Kontrollleuchte auf dem Kraftstoffstandanzeiger leuchtet, wenn nur
noch 5 bis 7 Liter Kraftstoff im Tank verblieben sind; in diesem Fall
muss man so schnell wie möglich tanken.KÜHLFLÜSSIGKEITSTEMPERATURANZEIGEDer Zeiger gibt die Temperatur der Motorkühlflüssigkeit an. Die
Kontrollleuchte auf der Anzeige leuchtet, um einen Anstieg der
Kühlmitteltemperatur anzuzeigen; in diesem Fall stellen Sie bitte den
Motor ab und wenden sich an den Alfa Romeo Kundendienst.
KONTROLLLEUCHTEN AUF DER
INSTRUMENTENTAFELAllgemeine Hinweise
Das Einschalten einiger Kontrollleuchten ist mit einer bestimmten
Meldung und / oder einem akustischen Signal verbunden, wenn dies
das Armaturenbrett zulässt.
Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind
nicht ausreichend und kein Ersatz zum sorgfältigen Lesen der
Betriebsanleitung.
Bei einer Störungsmeldung ist stets auf die Angaben in diesem Kapitel
Bezug zu nehmen.
Bremsflüssigkeitsmangel (rot)
Wird der Schlüssel auf MAR gedreht, leuchtet die Kontrollleuchte, muss
aber nach einigen Sekunden erlöschen.
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet, wenn
der Bremsflüssigkeitsstand im Behälter wegen eines eventuellen Lecks
im Ölkreis unter den Mindestfüllstand fällt.
Das Display zeigt die entsprechende Meldung an.
6
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Handbremse angezogen (rot)Wird der Schlüssel auf MAR gedreht, leuchtet die Kontrollleuchte, muss
aber nach einigen Sekunden erlöschen.
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet, wenn
die Handbremse angezogen wird. Wenn das Fahrzeug fährt, ertönt
auch ein akustisches Signal.
ZUR BEACHTUNG Wenn diese Kontrollleuchte während der Fahrt
aufleuchtet, prüfen Sie bitte, ob die Handbremse angezogen ist.
EBD defekt
Das gleichzeitige Aufleuchten der Kontrolleuchten
(rot) und
(bernsteingelb) bei laufendem Motor deutet auf einen Fehlzustand
des EBD-Systems hin oder gibt an, dass das System nicht verfügbar
ist. In diesem Fall kann es bei starken Bremsungen zu einem
vorzeitigen Blockieren der Hinterräder mit Schleudergefahr kommen.
In diesem Fall sofort und sehr vorsichtig zum nächsten autorisierten
Alfa Romeo Kundendienst fahren, um die Anlage zu überprüfen.
Das Display zeigt die entsprechende Meldung an.
ABS-SYSTEM defekt
(bernsteingelb)
Wird der Schlüssel auf MAR gedreht, leuchtet die Kontrollleuchte, muss
aber nach einigen Sekunden erlöschen.
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet, wenn
das System nicht korrekt funktioniert. In diesem Fall behält die
Bremsanlage ihre Wirksamkeit, aber ohne die durch das ABS-System
gebotenen Möglichkeiten.
Fahren Sie vorsichtig weiter und wenden Sie sich schnellstmöglich an
das Alfa Romeo Kundendienstnetz.
Das Display zeigt die entsprechende Meldung an.
Bremsbeläge abgenutzt
(bernsteingelb)(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet, wenn
die Bremsbeläge der Vorder- und Hinterbremsen abgenutzt sind. In
diesem Fall müssen die Beläge so bald als möglich ersetzt werden.
Das Display zeigt die entsprechende Meldung an.
7DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Airbag defekt (rot)
Wird der Schlüssel auf MAR gedreht, leuchtet die Kontrollleuchte, muss
aber nach einigen Sekunden erlöschen.
Die Kontrollleuchte leuchtet ständig, wenn an der Airbaganlage eine
Störung vorliegt.
Das Display zeigt die entsprechende Meldung an.
Schaltet sich die Kontrollleuchte
beim Drehen des
Schlüssels in die Position MAR nicht ein oder bleibt
während der Fahrt eingeschaltet (zusammen mit der
Mitteilung auf dem Display), ist es möglich, dass eine Störung an
den Rückhaltesystemen vorliegt. In diesem Fall werden die
Airbags oder die Gurtstraffer bei einem Unfall unter Umständen
nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst.
Wenden Sie sich für die sofortige Kontrolle des Systems an den
Alfa Romeo Kundendienst, bevor Sie weiterfahren.
Ein Defekt der Warnleuchte
wird durch ein länger
als 4 Sekunden dauerndes Blinken der Kontrollleuchte
signalisiert, die normalerweise die Deaktivierung
des Beifahrerfrontairbags anzeigt. Das Airbag-System sorgt auch
für die automatische Deaktivierung der Airbags auf der
Beifahrerseite (Front-und Seitenairbag für Versionen/Märkte, wo
vorgesehen). In diesem Fall zeigt die Kontrollleuchte
unter
Umständen eventuelle Störungen der Rückhaltesysteme nicht an.
Wenden Sie sich für die sofortige Kontrolle des Systems an den
Alfa Romeo Kundendienst, bevor Sie weiterfahren.
Beifahrerairbag und
Seitenairbags deaktiviert
(bernsteingelb)
Die Kontrollleuchte
schaltet sich ein, wenn der Frontairbag auf der
Beifahrerseite und der Seitenairbag deaktiviert sind.
Bei eingeschaltetem Beifahrer-Frontairbag schaltet sich beim Drehen
des Zündschlüssels auf MAR die Kontrollleuchte
einige Sekunden
lang mit Dauerlicht ein, blinkt dann einige Sekunden lang und muss
dann ausgehen.
Die Störung der Kontrollleuchte
wird vom
Aufleuchten der Kontrollleuchteangezeigt. Das
Airbag-System sorgt auch für die automatische
Deaktivierung der Airbags auf der Beifahrerseite (Front-und
Seitenairbag, wo vorgesehen). Wenden Sie sich für die sofortige
Kontrolle des Systems an den Alfa Romeo Kundendienst, bevor
Sie weiterfahren.
8
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Sicherheitsgurte nicht
angelegt (rot)(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug und bei nicht
korrekt angelegtem Fahrersitzgurt auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem Akustiksignal
(Buzzer), wenn bei fahrendem Fahrzeug der Sicherheitsgurt des
Fahrersitzes nicht korrekt angelegt ist.
Für die permanente Deaktivierung des akustischen Signals (Buzzer) des
S.B.R.-Systems (Seat Belt Reminder) wenden Sie sich bitte an das Alfa
Romeo Kundendienstnetz. Das System kann über das Setup-Menü
wieder aktiviert werden.Unzureichende Batterieladung
(rot)(für Märkte/Versionen wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR schaltet sich die
Kontrollleuchte ein, muss aber beim Anlassen des Motors erlöschen
(eine kurze Verzögerung bei Motor im Leerlauf ist zulässig).
Leuchtet die Kontrollleuchte (oder das Symbol auf dem Display) ständig
oder blinkend weiter, wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
Elektrische Servolenkung
defekt (rot)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte
auf, muss aber nach einigen Sekunden wieder ausgehen.
Bleiben die Kontrollleuchte oder das Symbol auf dem Display
eingeschaltet, steht die elektrische Servolenkung nicht zur Verfügung
und die auf das Lenkrad anzuwendende Kraft steigt, wobei das
Fahrzeug trotzdem gelenkt werden kann.
Das Display zeigt die entsprechende Meldung an.
Wenden Sie sich bitte in diesem Fall an das Alfa-Romeo-
Kundendienstnetz.
Deaktivieren des
Start&Stop-Systems
(bernsteinfarben)
Beim Ausschalten des Start&Stop-Systems über die sich im Bedienfeld
der Zusatzaggregate neben dem Lenkrad befindliche Taste geht die
Leuchte an.
Bei einigen Versionen erscheint auf dem Display eine entsprechende
Meldung.
9DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

STÄNDIG LEUCHTEND:
ungenügender Motoröldruck
(rot)
BLINKEND AN: Motoröl abgenutzt
(für Versionen/Märkte, wo vorgesehen - rot)
Beim Drehen des Zündschlüssels auf Position MAR leuchtet die
Kontrollleuchte auf, muss aber nach dem Motorstart erlöschen.
1. Ungenügender Motoröldruck
Die Kontrollleuchte leuchtet ständig und auf dem Display erscheint (für
Versionen/Märkte wo vorgesehen) gleichzeitig die Mitteilung, dass
der Motoröldruck ungenügend ist.
Wenn die Kontrollleuchte
während der Fahrt (bei
einigen Versionen zusammen mit einer Meldung auf dem
Display) aufleuchtet, stellen Sie den Motor unter Beachtung
der Verkehrssituation sofort ab und wenden Sie sich bitte an das Alfa
Romeo Kundendienstnetz
2. Motoröl abgenutzt
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte blinkt und auf dem Display erscheint (für
Versionen/Märkte, wo vorgesehen) eine entsprechende Mitteilung.
Je nach Version, kann die Kontrollleuchte wie folgt blinken:
❒Für 1 Minute alle zwei Stunden;
❒In 3-Minuten-Zyklen mit Intervallen, wo die Kontrollleuchte
ausgeschaltet ist, von 5 Sekunden, bis der Ölwechsel durchgeführt
wurde.Nach der ersten Anzeige blinkt die Kontrollleuchte bei jedem
Motorstart wie oben beschrieben, bis das Öl gewechselt wird. Neben
der Kontrollleuchte wird auf dem Display (für Versionen/Märkte wo
vorgesehen) auch eine entsprechende Mitteilung angezeigt. Das
Blinken dieser Kontrollleuchte ist nicht als Defekt des Fahrzeuges
anzusehen, sondern signalisiert dem Kunden, dass durch die normale
Nutzung des Fahrzeuges ein Ölwechsel erforderlich wurde. Wir
erinnern daran, dass die Abnutzung des Öls durch folgendes
beschleunigt wird:
❒Häufiges Fahren im Stadtverkehr, das eine häufigere Regenerierung
des DPF verursacht;
❒Häufiges Fahren kurzer Strecken, bei denen der Motor nicht die
normale Betriebstemperatur erreichen kann;
❒Wiederholte Unterbrechungen des Regenerierungsverfahrens die
durch das Aufleuchten der Kontrollleuchte DPF signalisiert werden.
Leuchtet diese Kontrollleuchte auf, muss das Motoröl so
schnell wie möglich und nicht später als 500 km ab
dem ersten Aufleuchten der Kontrollleuchte gewechselt
werden. Die fehlende Einhaltung oben aufgeführter
Informationen kann schwere Motorschäden und den Verfall der
Garantie verursachen. Wir erinnern daran, dass das Aufleuchten
dieser Kontrollleuchte nichts mit der Ölmenge im Motor zu tun hat
und dass beim Blinken der Kontrollleuchte auf keinen Fall
weiteres Öl in den Motor eingefüllt werden darf.
10
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Zu hohe
Motorkühlmitteltemperatur
(rot)
Wird der Schlüssel auf MAR gedreht, leuchtet die Kontrollleuchte, muss
aber nach einigen Sekunden erlöschen.
Die Kontrollleuchte leuchtet auf, wenn der Motor überhitzt ist.
Das Display zeigt die entsprechende Meldung an.
Vorgehensweise bei Einschalten der Kontrollleuchte:
❒Während der normalen Fahrt: das Fahrzeug anhalten, den Motor
abstellen und prüfen, ob das Wasser im Behälter unter der
MIN-Marke liegt. In diesem Fall einige Minuten warten, damit der
Motor abkühlen kann, dann langsam den Deckel öffnen, Kühlmittel
auffüllen und sicher gehen, dass der Flüssigkeitstand zwischen
den Markierungen MIN und MAX liegt. Außerdem mit einer
Sichtkontrolle auf Lecks prüfen. Wenn die Kontrollleuchte beim
nächsten Motorstart wieder leuchtet, wenden Sie sich bitte an das
Alfa Romeo Kundendienstnetz.
❒Falls das Fahrzeug stark beansprucht wird (zum Beispiel bei
Anhängerbetrieb an Steigungen oder voll beladenem Fahrzeug): Die
Fahrt verlangsamen und - falls die Kontrollleuchte eingeschaltet
bleibt - das Fahrzeug anhalten. 2 oder 3 Minuten lang bei
laufendem Motor leicht Gas geben, damit ein besserer Durchfluss
der Kühlflüssigkeit unterstützt wird, und anschließend den Motor
abstellen. Den Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark beansprucht wird,
empfiehlt es sich, den Motor für einige Minuten leicht beschleunigt
laufen zu lassen und ihn dann erst abzustellen.
Türen nicht richtig geschlossen
(rot)(für Versionen/Märkte wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet, wenn
eine oder mehr Türen oder die Heckklappe nicht perfekt geschlossen
sind. Bei offenen Türen und fahrendem Fahrzeug ertönt ein akustisches
Signal.
Bei einigen Versionen leuchtet die Kontrollleuchte (oder das Symbol auf
dem Display) auch, wenn die Motorhaube nicht perfekt geschlossen
ist.
11DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

EOBD/Einspritzung defekt
(bernsteingelb)
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim Drehen
des Zündschlüssels auf MAR auf, muss aber nach Start des Motors
verlöschen.
Die Kontrollleuchte leuchtet oder wird während der Fahrt eingeschaltet,
um eine nicht korrekte Funktion der Einspritzanlage anzuzeigen; die
Kontrollleuchte leuchtet ständig, um eine Fehlfunktion des
Versorgungs-/Zündsystems anzuzeigen, welche hohe Abgas-
Emissionen, einen möglichen Leistungsverlust, eine schlechte
Lenkbarkeit und hohen Kraftstoffverbrauch verursachen kann.
Bei einigen Versionen erscheint auf dem Display eine entsprechende
Meldung.
Unter diesen Bedingungen kann die Fahrt trotzdem fortgesetzt werden,
wobei jedoch eine starke Belastung des Motors und hohe
Geschwindigkeiten zu vermeiden sind. Eine längere Nutzung des
Fahrzeugs bei dauerhaft eingeschalteter Kontrollleuchte kann zu
Schäden führen.
Wenden Sie sich bitte schnellstmöglich an das Alfa Romeo
Kundendienstnetz.
Die Kontrollleuchte schaltet sich ab, sobald die Störung behoben ist,
während das System die Meldung noch speichert.ANMERKUNG (nur für Benzinmotoren)
Wenn die Kontrollleuchte blinkt, bedeutet dies, dass der Katalysator
beschädigt sein könnte.
Sollte die Kontrollleuchte blinken, das Gaspedal loslassen und auf
niedrige Drehzahlen gehen, bis die Kontrollleuchte aufhört zu blinken.
Fahren Sie mit niedriger Geschwindigkeit weiter und vermeiden Sie
Situationen, die ein weiteres Blinken verursachen könnten und wenden
Sie sich schnellstmöglich eine Werkstatt des Alfa Romeo
Kundendienstnetzes.
Wenn die Kontrollleuchte
beim Drehen des
Zündschlüssels auf MAR nicht einschaltet wird oder wenn
sie während der Fahrt dauerhaft leuchtet oder blinkt (bei
einigen Ausführungen zusammen mit der auf dem Display angezeigten
Meldung), wenden Sie sich bitte so bald wie möglich an das Alfa
Romeo Kundendienstnetz. Die Funktionstüchtigkeit der Kontrollleuchte
kann mit entsprechenden Geräten von der Verkehrspolizei geprüft
werden. Beachten Sie die gültigen Bestimmungen in dem Land, in dem
Sie fahren.
12
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
