KONTROLLE/INSTANDSETZUNG DES
REIFENDRUCKESDer Kompressor kann auch benutzt werden, um nur den Reifendruck
zu prüfen und eventuell wieder herzustellen.
Trennen Sie die Schnellkupplung A Abb. 129 und schießen Sie diese
direkt an das Ventil des Reifens an, der aufgepumpt werden soll.
ERSATZ DER SPRÜHDÜSEGehen Sie wie folgt vor:
❒Lösen Sie die Verbindung A Abb. 130 und trennen Sie den Schlauch
B.
❒Die auszutauschende Spraydose gegen den Uhrzeigersinn drehen
und anheben.
❒Die neue Spraydose einsetzen und im Uhrzeigersinn drehen.
❒Die Verbindung A und den Schlauch B in deren Halterung einfügen.
Abb. 129
A0J0225
Abb. 130
A0J0115
173DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

AUSWECHSELN EINER

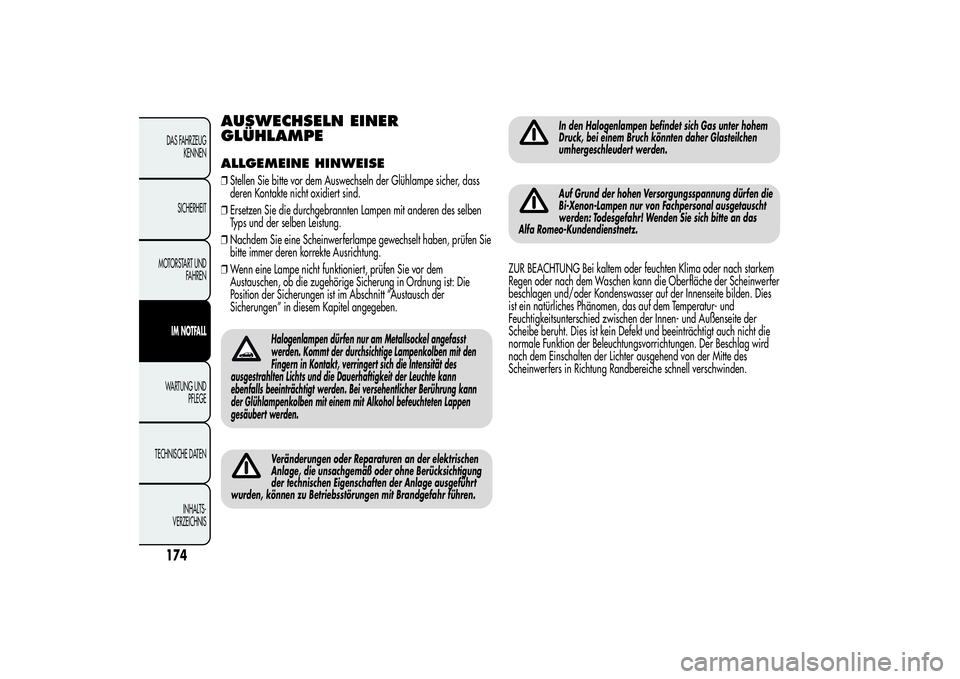

GLÜHLAMPEALLGEMEINE HINWEISE❒Stellen Sie bitte vor dem Auswechseln der Glühlampe sicher, dass
deren Kontakte nicht oxidiert sind.
❒Ersetzen Sie die durchgebrannten Lampen mit anderen des selben
Typs und der selben Leistung.
❒Nachdem Sie eine Scheinwerferlampe gewechselt haben, prüfen Sie
bitte immer deren korrekte Ausrichtung.
❒Wenn eine Lampe nicht funktioniert, prüfen Sie vor dem
Austauschen, ob die zugehörige Sicherung in Ordnung ist: Die
Position der Sicherungen ist im Abschnitt “Austausch der
Sicherungen” in diesem Kapitel angegeben.
Halogenlampen dürfen nur am Metallsockel angefasst
werden. Kommt der durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die Intensität des
ausgestrahlten Lichts und die Dauerhaftigkeit der Leuchte kann
ebenfalls beeinträchtigt werden. Bei versehentlicher Berührung kann
der Glühlampenkolben mit einem mit Alkohol befeuchteten Lappen
gesäubert werden.Veränderungen oder Reparaturen an der elektrischen
Anlage, die unsachgemäß oder ohne Berücksichtigung
der technischen Eigenschaften der Anlage ausgeführt
wurden, können zu Betriebsstörungen mit Brandgefahr führen.
In den Halogenlampen befindet sich Gas unter hohem
Druck, bei einem Bruch könnten daher Glasteilchen
umhergeschleudert werden.Auf Grund der hohen Versorgungsspannung dürfen die
Bi-Xenon-Lampen nur von Fachpersonal ausgetauscht
werden: Todesgefahr! Wenden Sie sich bitte an das
Alfa Romeo-Kundendienstnetz.
ZUR BEACHTUNG Bei kaltem oder feuchten Klima oder nach starkem
Regen oder nach dem Waschen kann die Oberfläche der Scheinwerfer
beschlagen und/oder Kondenswasser auf der Innenseite bilden. Dies
ist ein natürliches Phänomen, das auf dem Temperatur- und
Feuchtigkeitsunterschied zwischen der Innen- und Außenseite der
Scheibe beruht. Dies ist kein Defekt und beeinträchtigt auch nicht die
normale Funktion der Beleuchtungsvorrichtungen. Der Beschlag wird
nach dem Einschalten der Lichter ausgehend von der Mitte des
Scheinwerfers in Richtung Randbereiche schnell verschwinden.
174DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

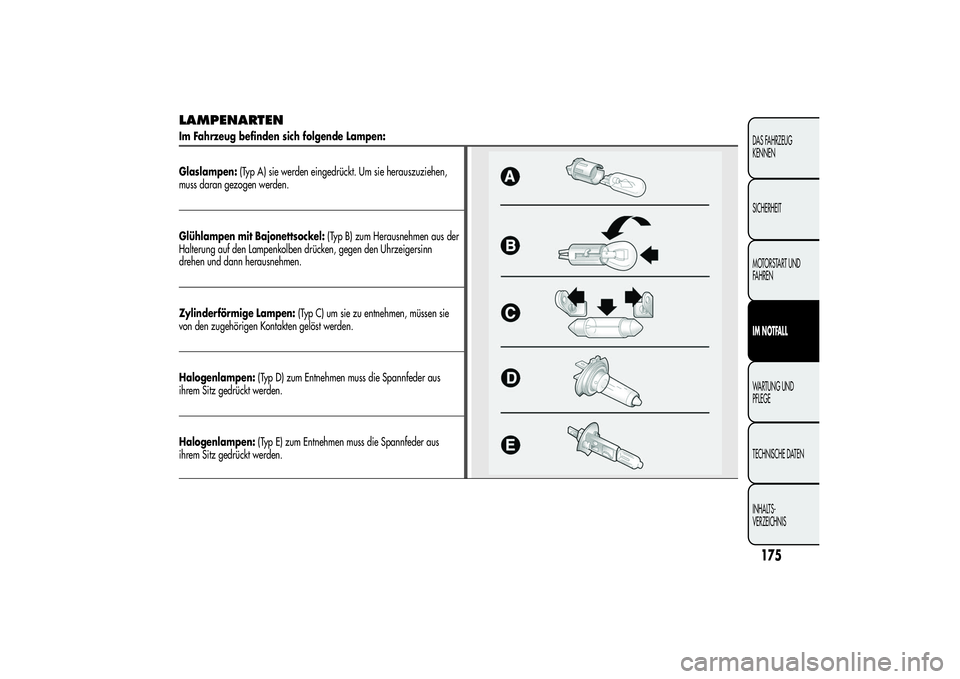

LAMPENARTENIm Fahrzeug befinden sich folgende Lampen:
Glaslampen:(Typ A) sie werden eingedrückt. Um sie herauszuziehen,
muss daran gezogen werden.Glühlampen mit Bajonettsockel:(Typ B) zum Herausnehmen aus der
Halterung auf den Lampenkolben drücken, gegen den Uhrzeigersinn
drehen und dann herausnehmen.
Zylinderförmige Lampen:(Typ C) um sie zu entnehmen, müssen sie
von den zugehörigen Kontakten gelöst werden.
Halogenlampen:(Typ D) zum Entnehmen muss die Spannfeder aus
ihrem Sitz gedrückt werden.
Halogenlampen:(Typ E) zum Entnehmen muss die Spannfeder aus
ihrem Sitz gedrückt werden.
175DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Glühlampen Typ Leistung Siehe Abbildung
Standlichter/Tagleuchten vorne W21/5 W 5/21 W A
Standleuchten hinten LED - -
Abblendlicht H7 55 W D
Fernlichter H7 55W D
Fern-/Abblendlichter (Versionen mit Bi-Xenon-Scheinwerfern)
(für Versionen/Märkte, wo vorgesehen)F D1S -
Blinker vorne Modul 24W 24W B
Blinker hinten P21W 21W B
Blinker seitlich WY5W 5W A
Bremslicht LED - -
3. Bremslicht LED - -
Kennzeichen W5W 5 W A
Nebelscheinwerfer H1 55W E
Nebelschlussleuchte P21W 21W B
RG-Leuchte P21W 21W B
Vordere Deckenleuchte C10W 10W C
Kofferraumbeleuchtung W5W 5 W A
Leuchte im Ablagefach C5W 5 W C
Ausstiegsleuchten W5W 5 W A
176DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTEVORDERE LEUCHTGRUPPESie beinhalten die Lampen der Standlichter/Tagfahrlichter (DRL),
Abblendlichter, Fernlichter und Blinker. Die Lampen haben folgende
Anordnung Abb. 131:AStand-/Tagfahrlichter und Fernlichter;BAbblendlichtCFahrtrichtungsanzeigerSTANDLICHT /TAGFAHRLICHT (DRL)Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Entfernen Sie den Deckel A Abb. 131.
❒ziehen Sie den Lampensockel B Abb. 132 heraus, entnehmen Sie
die Lampe und ersetzen Sie sie;❒bauen Sie den Lampensockel B wieder ein und prüfen Sie, dass er
fest sitzt;
❒Bauen Sie den Deckel A Abb. 131 wieder ein.
FERNLICHTERGehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Entfernen Sie den Deckel A Abb. 131.
❒ziehen Sie den Lampensockel C Abb. 132 heraus, entnehmen Sie
die Lampe und ersetzen Sie sie;
❒bauen Sie den Lampensockel wieder ein und prüfen Sie, dass er fest
sitzt;
❒Bauen Sie den Deckel A Abb. 131 wieder ein.
Abb. 131
A0J0021
Abb. 132
A0J0041
177DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

ABBLENDLICHTERMit Glühlampen
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Den Deckel B Abb. 131 entfernen.
❒Entfernen Sie die Schutzabdeckung A Abb. 133 der Lampe;
❒Ziehen Sie die Glühlampe heraus und ersetzen Sie sie durch eine
neue;
❒bauen Sie den Lampensockel wieder ein und prüfen Sie, dass er fest
sitzt;
❒Bauen Sie den Deckel B Abb. 131 wieder ein.
Gasentladungslampen (Bixenon)
(für Versionen/Märkte, wo vorgesehen)
Für den Ersatz dieser Lampen wenden Sie sich bitte an
den autorisierten Alfa Romeo-Kundendienst.
FAHRTRICHTUNGSANZEIGERVo r n e
Zum Auswechseln der Lampe nehmen Sie den Schlüssel A Abb. 134
(er befindet sich in der Hülle der Fahrzeugbriefmappe), in den Sitz
B einführen und den Glühlampensockel gegen den Uhrzeigersinn
drehen.
Abb. 133
A0J0040
Abb. 134
A0J0018
178DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Ziehen Sie die Glühlampe heraus und ersetzen Sie sie durch eine
neue;
Seitlich
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Auf die durchsichtige Abdeckung A Abb. 135 einwirken, so dass
die interne Feder B zusammengedrückt wird und dann die Gruppe
nach außen herausziehen;
❒Die Lampenhalterung entgegen dem Uhrzeigersinn drehen, die
Lampe C herausziehen und austauschen;
❒Den Lampensockel C wieder in die durchsichtige Abdeckung
einsetzen und im Uhrzeigersinn drehen;
❒Die Gruppe wieder einsetzen, wobei die interne Feder B hörbar
einrasten muss.
NEBELSCHEINWERFER(für Versionen/Märkte, wo vorgesehen)
Für den Ersatz dieser Lampen wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.HECKLEUCHTENFür den Zugriff auf die Lampengruppe die seitliche
Kofferraumverkleidung öffnen (siehe Abb. 136). Sie beinhalten die
Lampen der Standlichter, Blinker und Bremslichter.STANDLICHT /BREMSLICHTEs handelt sich um LED-Leuchten. Für den Ersatz wenden Sie sich bitte
an das Alfa Romeo-Kundendienstnetz.
Abb. 135
A0J0042
Abb. 136
A0J0043
179DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

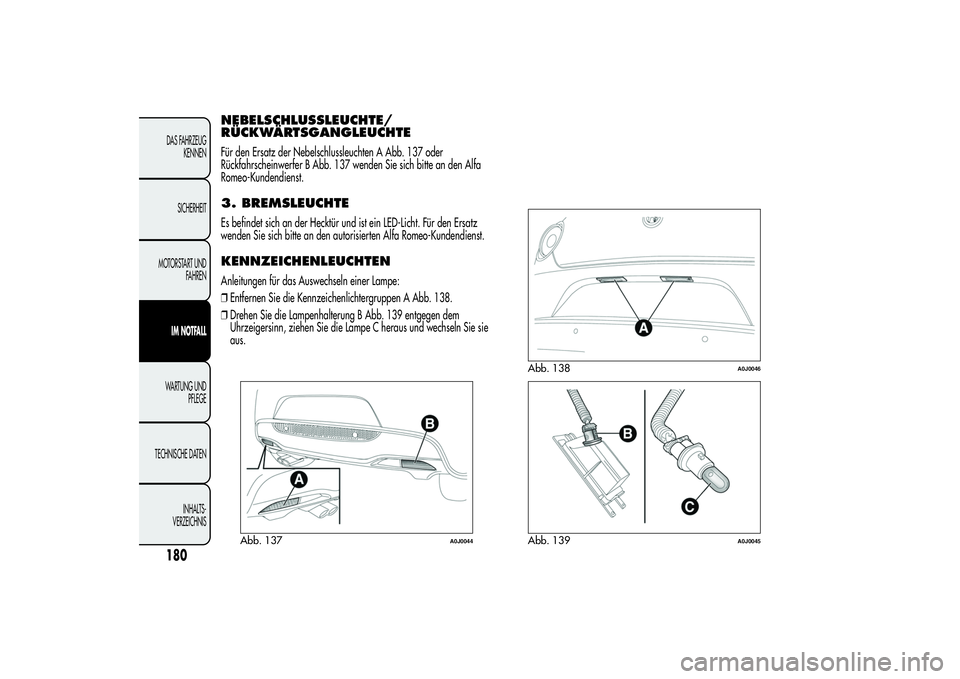

NEBELSCHLUSSLEUCHTE/
