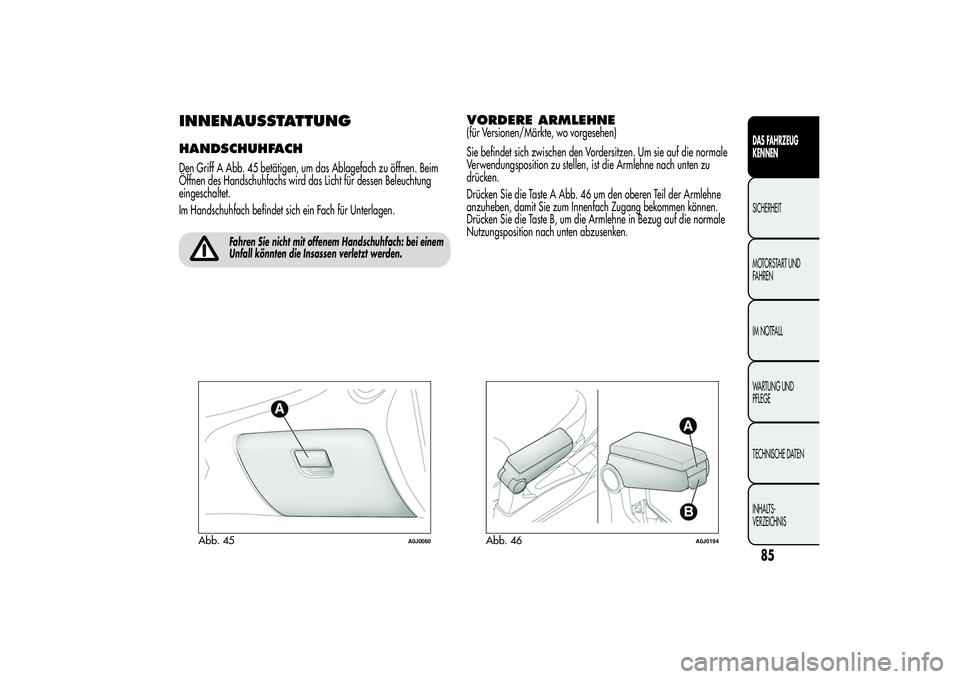

INNENAUSSTATTUNGHANDSCHUHFACHDen Griff A Abb. 45 betätigen, um das Ablagefach zu öffnen. Beim
Öffnen des Handschuhfachs wird das Licht für dessen Beleuchtung
eingeschaltet.
Im Handschuhfach befindet sich ein Fach für Unterlagen.
Fahren Sie nicht mit offenem Handschuhfach: bei einem
Unfall könnten die Insassen verletzt werden.
VORDERE ARMLEHNE(für Versionen/Märkte, wo vorgesehen)
Sie befindet sich zwischen den Vordersitzen. Um sie auf die normale
Verwendungsposition zu stellen, ist die Armlehne nach unten zu
drücken.
Drücken Sie die Taste A Abb. 46 um den oberen Teil der Armlehne
anzuheben, damit Sie zum Innenfach Zugang bekommen können.
Drücken Sie die Taste B, um die Armlehne in Bezug auf die normale
Nutzungsposition nach unten abzusenken.
Abb. 45
A0J0060
Abb. 46
A0J0194
85DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

STECKDOSENDiese befinden sich auf dem mittleren Tunnel A Abb. 47 und auf der
linken Kofferraumseite B Abb. 47. Sie funktionieren nur mit dem
Zündschlüssel auf der Position MAR.
Bei Anfrage des “Raucherkits”, wird die Steckdose auf dem mittleren
Tunnel mit einem Zigarettenanzünder ersetzt (siehe nachfolgenden
Paragraphen).
ZUR BEACHTUNG Keine Verbraucher an der Steckbuchse anschließen,
deren Leistung 180 W überschreitet. Die Steckbuchse nicht durch
Einsatz von falschen Steckern beschädigen.
Abb. 47
A0J0068
86
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

ZIGARETTENANZÜNDERDer Zigarettenanzünder befindet sich auf dem Mitteltunnel. Drücken
Sie die Taste A Abb. 48, um den Zigarettenanzünder einzuschalten.
Nach einigen Sekunden kehrt die Taste automatisch in ihre
Ausgangsposition zurück und der Zigarettenanzünder kann benutzt
werden.
ZUR BEACHTUNG Prüfen Sie immer, ob die Ausschaltung des
Zigarettenanzünders erfolgt ist.
ZUR BEACHTUNG Keine Verbraucher an der Steckbuchse anschließen,
deren Leistung 180 W überschreitet. Die Steckbuchse nicht durch
Einsatz von falschen Steckern beschädigen.
Der Zigarettenanzünder erreicht hohe Temperaturen.
Gehen Sie daher vorsichtig damit um und verhindern
Sie, dass er von Kindern benutzt wird: Brand- und/
oder Verbrennungsgefahr.
ASCHENBECHERDer Aschenbecher besteht aus einem herausziehbaren Behälter mit
Schnappverschluss, der in den Halterungen für Gläser/Getränkedosen
auf dem mittleren Tunnel positioniert werden kann Abb. 49.
Der Aschenbecher ist kein Papierkorb: Das Papier
könnte bei Berührung mit Zigarettenstummeln Feuer
fangen.
Abb. 48
A0J0069
Abb. 49
A0J0070
87DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

SONNENBLENDENSie befinden sich an den Seiten des Innenrückspiegels. Sie lassen sich
nach vorne und zur Seite ausrichten.
Auf der Rückseite der Sonnenblenden befindet sich ein beleuchteter
Make-up-Spiegel, der auch bei schlechtem Licht benutzt werden kann.
Um den Spiegel zu öffnen, heben Sie die Klappe A Abb. 50.FEUERLÖSCHER(für Versionen/Märkte, wo vorgesehen)
Sie befindet sich auf der rechten Seite im Kofferraum Abb. 51.
ELEKTRISCHES SCHIEBEDACH(für Versionen und Märkte, wo vorgesehen)
Das großflächige Glasschiebedach besteht aus einer beweglichen
Glasscheibe und einem Sonnenrollo.
Im geschlossenen Zustand lässt die Verglasung das Tageslicht ein und
bietet die Möglichkeit, die Umwelt vom Fahrzeuginnenraum aus zu
betrachten.FUNKTIONSWEISEDie Bedienung des Schiebedachs ist nur bei Zündschlüssel auf MAR
möglich. Die Schaltungen A und B Abb. 52 an der Blende der
vorderen Deckenlampe schalten die Funktionen für das Öffnen und
Schließen des Schiebedachs.
Abb. 50
A0J0071
Abb. 51
A0J0190
88
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Schiebedach öffnen
Durch Drücken der Taste A Abb. 52 kann die vordere Glasscheibe auf
zwei Arten geöffnet werden.
Automatisch
Ein langer Druck auf die Taste A bringt die vordere Glasscheibe aus
der vollständig geschlossenen Position in die angehobene
"Spoilerposition".
Wird anschließend die Taste gedrückt, beginnt die Scheibe sich bis zur
vollständigen Schließstellung nach vorne zu bewegen.
Nach dem anfänglichen Befehl zur Öffnung der Glasscheibe kann
diese durch erneuten Tastendruck in den Zwischenpositionen
angehalten werden.Manuell
Durch einen kurzen Druck auf die Taste A beginnt sich die vordere
Glasscheibe aus der vollständig geschlossenen Position zu öffnen und
hält in der Position an, in der sie sich beim Loslassen der Taste
befindet. In diesem Fall wird die Scheibe durch kurzes Drücken auf die
Taste geöffnet.
Diese Funktion erlaubt, im Gegensatz zum automatischen Öffnen, die
vordere Scheibe in Zwischenstellungen zu positionieren.
Das Schiebedach bei Schnee oder Eis nicht öffnen:
Beschädigungsgefahr.Wenn ein Dachgepäckträger (quer zum Dach verlaufend)
montiert wird, muss das Schiebedach geschlossen bleiben.Ziehen Sie beim Aussteigen aus dem Fahrzeug immer
den Schlüssel vom Zündschloss, um zu vermeiden,
dass das unbeabsichtigt betätigte Dach eine Gefahr für
die Fahrzeuginsassen darstellt: Der unsachgemäße Gebrauch des
Dachs kann gefährlich sein. Vergewissern Sie sich vor und
während der Betätigung des Schiebedachs stets, dass für die
Passagiere keine Verletzungsgefahr besteht - weder durch das
sich bewegende Schiebedach direkt, noch durch persönliche
Gegenstände, die vom Schiebedach erfasst oder angestoßen
werden.
Abb. 52
A0J0329
89DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Schiebedach schließen
Durch Drücken der Taste B Abb. 52 kann die vordere Glasscheibe auf
zwei Arten geöffnet werden.
Automatisch
Drücken Sie bei vollständig geöffneten Dach lange die Taste B: das
vordere Glaspaneel bewegt sich in die "Spoilerposition".
Wird anschließend die Taste gedrückt, beginnt die Scheibe sich bis zur
vollständigen Schließstellung nach vorne zu bewegen.
Nach dem anfänglichen Befehl zur Öffnung der Glasscheibe kann
diese durch erneuten Tastendruck in den Zwischenpositionen
angehalten werden.
Manuell
Durch einen kurzen Druck auf die Taste B beginnt sich die vordere
Glasscheibe aus der vollständig geöffneten Position zu schließen und
hält in der Position an, in der sie sich beim Loslassen der Taste
befindet.
Diese Funktion erlaubt, im Gegensatz zum automatischen Schließen,
die vordere Scheibe in Zwischenstellungen zu positionieren.
SONNENROLLODie Helligkeit im Fahrzeuginnenraum kann mit einem Sonnenrollo
geregelt werden.
Öffnen des Sonnenrollo:Drücken Sie die Taste A Abb. 53 um
das Sonnenrollo zu lösen und schieben Sie es dann mit dem Griff
B nach hinten.
Schließen des Sonnenrollos:Schieben Sie mit Hilfe des Griffs B
Abb. 53 das Sonnenrollo nach vorne und stellen Sie sicher, dass es
einrastet.
Abb. 53
A0J0157
90
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

SICHERHEITSVORRICHTUNG BEIM
SCHLIESSEN DES SCHIEBEDACHS
(Klemmschutzfunktion)Die Klemmschutzvorrichtung entspricht der EU-Richtlinie 2000/4/CE
und wird sowohl beim waagerechten als auch senkrechten Schließen
der Glasscheibe aktiviert, sobald diese auf ein Hindernis trifft (z.b. ein
Finger, eine Hand):
❒Beim waagerechten Schließenist die Vorrichtung entlang des
gesamten Wegs der Scheibe aktiv und stellt sicher, dass eine
Bewegungsumkehr stattfindet, sobald die Vorderkante der
Glasscheibe gegen ein Hindernis stößt.
❒Beim senkrechten Schließenist die Vorrichtung aktiv und stellt
sicher, dass eine Bewegungsumkehr bis zum Erreichen der
"Spoilerposition" stattfindet, sobald die Hinterkante der Glasscheibe
gegen ein Hindernis stößt.
Ein Einklemmen vom Fahrzeuginneren aus in den seitlichen Bereichen
der Scheibe wird durch seitliche Abdeckungen unmöglich gemacht, die
einen Zugriff zum gefährlichen Bereich verhindern.
ZUR BEACHTUNG Die Klemmschutzvorrichtung wird durch
anhaltendes Drücken der Taste B deaktiviert.
INITIALISIERUNGSPROZEDURNach einer eventuellen Trennung der Batterie oder der Unterbrechung
der Schutzsicherung muss der Betrieb des Schiebedachs erneut
initialisiert werden.
Gehen Sie wie folgt vor:
❒Drücken Sie die Taste B Abb. 52, bis das Dach komplett geschlossen
ist. Die Taste loslassen;
❒die Taste B drücken und mindestens 10 Sekunden und/oder so lange
gedrückt halten, bis eine Bewegung der Glasscheibe nach vorne
festgestellt wird. Dann die Taste loslassen;
❒innerhalb 5 Sekunden wieder die Taste B drücken und gedrückt
halten: Die Glasscheibe führt einen kompletten Öffnungs- und
Schließzyklus durch. Erst nach Abschluss dieses Zyklus die Taste
loslassen.
91DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

WARTUNG/NOTBEDIENUNGIm Notfall oder bei der Wartung kann das Schiebedach manuell
bewegt werden (Öffnen bzw. Schließen der vorderen Glasscheibe),
wenn keine Stromversorgung besteht. Dazu bitte wie folgt vorgehen:
❒Die Schutzabdeckung A Abb. 54 auf der Innenverkleidung zwischen
den beiden Sonnenrollos entfernen.
❒Den mitgelieferten Inbusschlüssel B dem Ablagefach der
Borddokumentation bzw. dem Werkzeugkasten im Kofferraum
entnehmen;
❒Den im Lieferumfang enthaltenen Schlüssel in das Schloss C stecken,
zum Öffnen des Dachs im Uhrzeigersinn und zum Schließen
entgegen dem Uhrzeigersinn drehen.
TÜRENZENTRALVER-/-ENTRIEGELUNG DER
TÜRENTürverriegelung von außen
Drücken Sie bei geschlossenen Türen die Taste
an der
Fernbedienung oder drehen Sie den Metalleinsatz (im Schlüssel) im
Türschloss der Fahrertür.
Das Verriegeln der Türen wird durch das Aufleuchten der LED oberhalb
der Taste A Abb. 55 angezeigt.
Die Türverriegelung wird aktiviert:
❒wenn alle Türen geschlossen sind;
❒wenn alle Türen geschlossen sind und der Kofferraum offen ist;
Abb. 54
A0J0328
Abb. 55
A0J0030
