2013 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

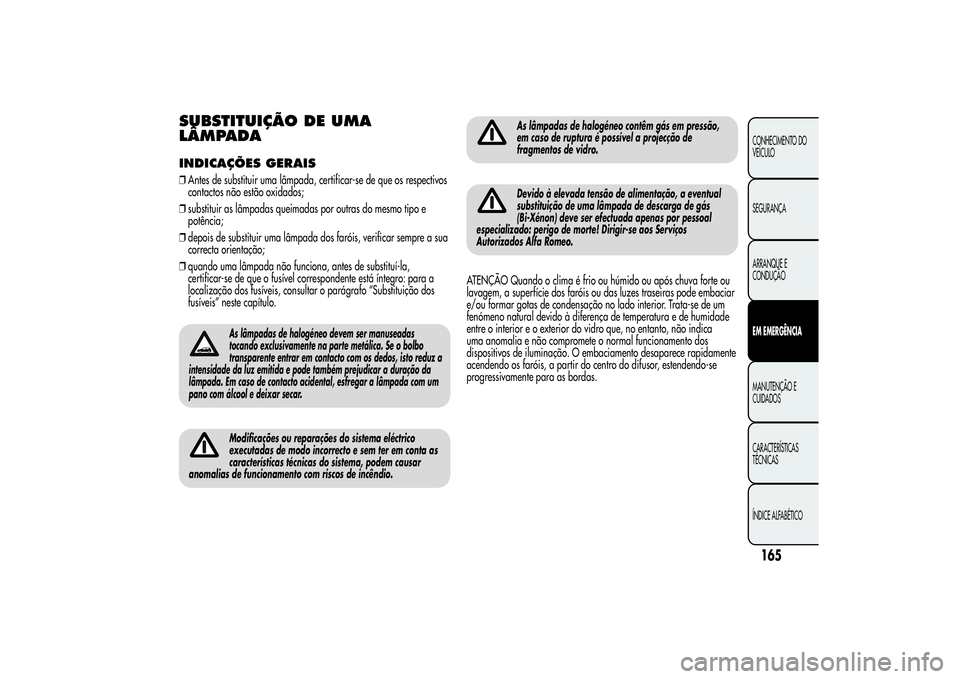

SUBSTITUIÇÃO DE UMA
LÂMPADAINDICAÇÕES GERAIS❒Antes de substituir uma lâmpada, certificar-se de que os respectivos
contactos não estão oxidados;
❒substituir as lâmpadas queimadas por outras do mesmo tipo e
potência;
❒depois de substituir uma lâmpada dos faróis, verificar sempre a sua
correcta orientação;
❒quando uma lâmpada não funciona, antes de substituí-la,
certificar-se de que o fusível correspondente está íntegro: para a
localização dos fusíveis, consultar o parágrafo “Substituição dos
fusíveis” neste capítulo.
As lâmpadas de halogéneo devem ser manuseadas
tocando exclusivamente na parte metálica. Se o bolbo
transparente entrar em contacto com os dedos, isto reduz a
intensidade da luz emitida e pode também prejudicar a duração da
lâmpada. Em caso de contacto acidental, esfregar a lâmpada com um
pano com álcool e deixar secar.Modificações ou reparações do sistema eléctrico
executadas de modo incorrecto e sem ter em conta as
características técnicas do sistema, podem causar
anomalias de funcionamento com riscos de incêndio.
As lâmpadas de halogéneo contêm gás em pressão,
em caso de ruptura é possível a projecção de
fragmentos de vidro.Devido à elevada tensão de alimentação, a eventual
substituição de uma lâmpada de descarga de gás
(Bi-Xénon) deve ser efectuada apenas por pessoal
especializado: perigo de morte! Dirigir-se aos Serviços
Autorizados Alfa Romeo.
ATENÇÃO Quando o clima é frio ou húmido ou após chuva forte ou
lavagem, a superfície dos faróis ou das luzes traseiras pode embaciar
e/ou formar gotas de condensação no lado interior. Trata-se de um
fenómeno natural devido à diferença de temperatura e de humidade
entre o interioreoexterior do vidro que, no entanto, não indica
uma anomalia e não compromete o normal funcionamento dos
dispositivos de iluminação. O embaciamento desaparece rapidamente
acendendo os faróis, a partir do centro do difusor, estendendo-se
progressivamente para as bordas.
165CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

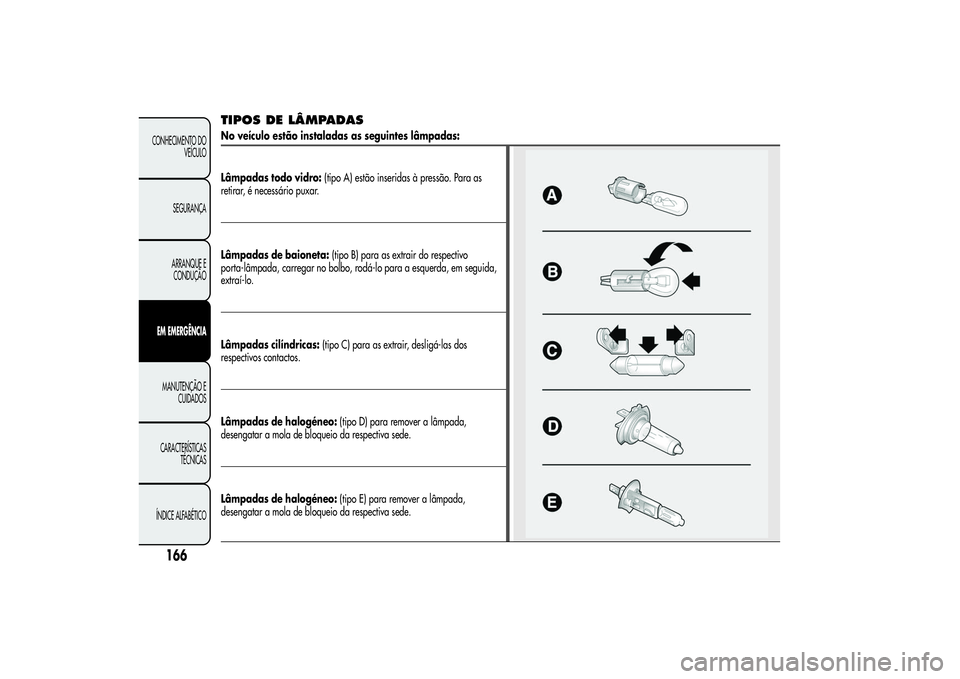

TIPOS DE LÂMPADASNo veículo estão instaladas as seguintes lâmpadas:
Lâmpadas todo vidro:(tipo A) estão inseridas à pressão. Para as
retirar, é necessário puxar.Lâmpadas de baioneta:(tipo B) para as extrair do respectivo
porta-lâmpada, carregar no bolbo, rodá-lo para a esquerda, em seguida,
extraí-lo.
Lâmpadas cilíndricas:(tipo C) para as extrair, desligá-las dos
respectivos contactos.
Lâmpadas de halogéneo:(tipo D) para remover a lâmpada,
desengatar a mola de bloqueio da respectiva sede.
Lâmpadas de halogéneo:(tipo E) para remover a lâmpada,
desengatar a mola de bloqueio da respectiva sede.
166
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

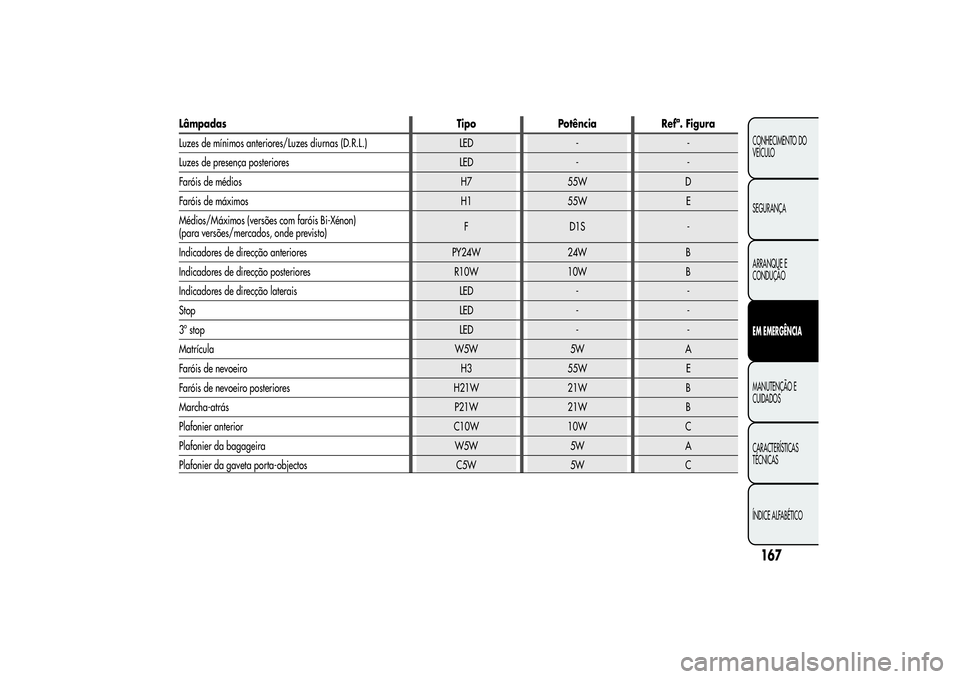

Lâmpadas Tipo Potência Refª. Figura
Luzes de mínimos anteriores/Luzes diurnas (D.R.L.) LED - -
Luzes de presença posteriores LED - -
Faróis de médios H7 55W D
Faróis de máximos H1 55W E
Médios/Máximos (versões com faróis Bi-Xénon)
(para versões/mercados, onde previsto)F D1S -
Indicadores de direcção anteriores PY24W 24W B
Indicadores de direcção posteriores R10W 10W B
Indicadores de direcção laterais LED - -
Stop LED - -
3º stop LED - -
Matrícula W5W 5W A
Faróis de nevoeiro H3 55W E
Faróis de nevoeiro posteriores H21W 21W B
Marcha-atrás P21W 21W B
Plafonier anterior C10W 10W C
Plafonier da bagageira W5W 5W A
Plafonier da gaveta porta-objectos C5W 5W C
167CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

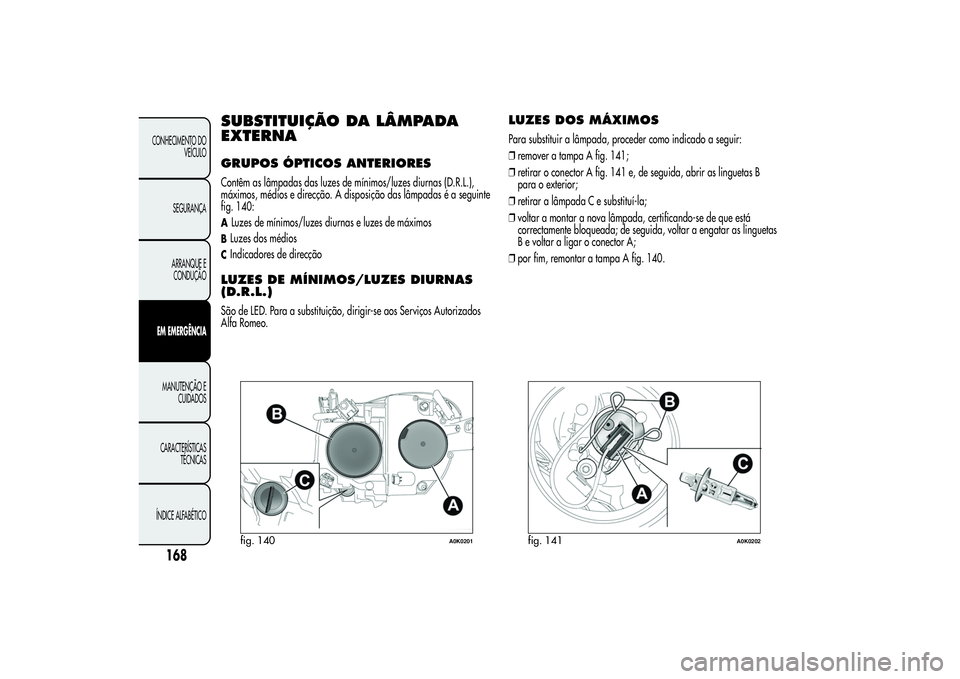

SUBSTITUIÇÃO DA LÂMPADA
EXTERNAGRUPOS ÓPTICOS ANTERIORESContêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e direcção. A disposição das lâmpadas é a seguinte
fig. 140:ALuzes de mínimos/luzes diurnas e luzes de máximosBLuzes dos médiosCIndicadores de direcçãoLUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DOS MÁXIMOSPara substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 141;
❒retirar o conector A fig. 141 e, de seguida, abrir as linguetas B
para o exterior;
❒retirar a lâmpada C e substituí-la;
❒voltar a montar a nova lâmpada, certificando-se de que está
correctamente bloqueada; de seguida, voltar a engatar as linguetas
B e voltar a ligar o conector A;
❒por fim, remontar a tampa A fig. 140.
fig. 140
A0K0201
fig. 141
A0K0202
168
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

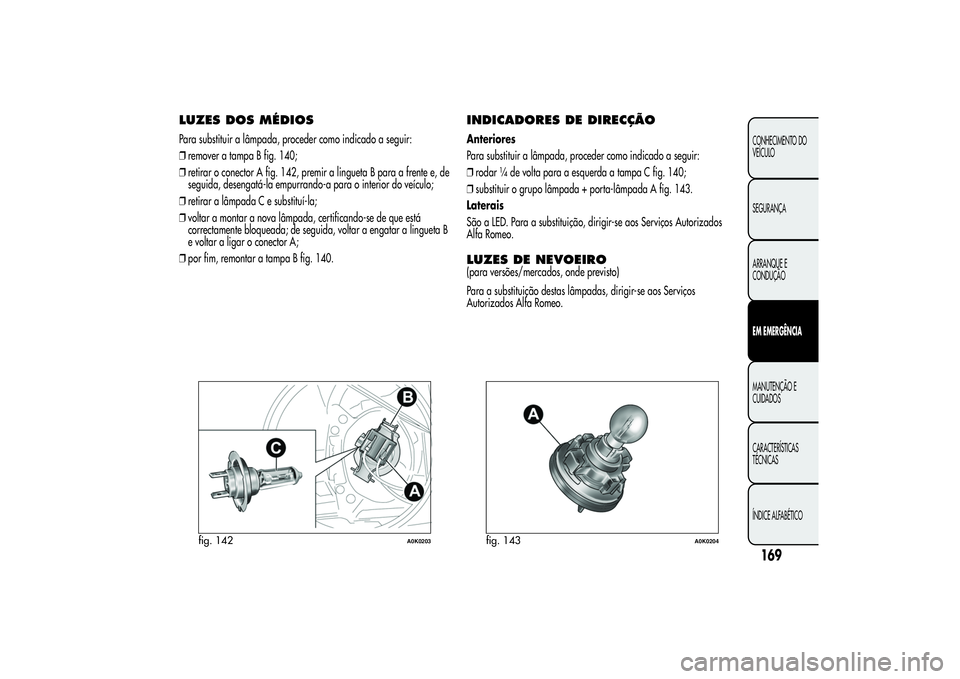

LUZES DOS MÉDIOSPara substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa B fig. 140;
❒retirar o conector A fig. 142, premir a lingueta B para a frente e, de
seguida, desengatá-la empurrando-a para o interior do veículo;
❒retirar a lâmpada C e substituí-la;
❒voltar a montar a nova lâmpada, certificando-se de que está
correctamente bloqueada; de seguida, voltar a engatar a lingueta B
e voltar a ligar o conector A;
❒por fim, remontar a tampa B fig. 140.
INDICADORES DE DIRECÇÃOAnteriores
Para substituir a lâmpada, proceder como indicado a seguir:
❒rodar ¼ de volta para a esquerda a tampa C fig. 140;
❒substituir o grupo lâmpada + porta-lâmpada A fig. 143.
Laterais
São a LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.LUZES DE NEVOEIRO(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços
Autorizados Alfa Romeo.
fig. 142
A0K0203
fig. 143
A0K0204
169CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

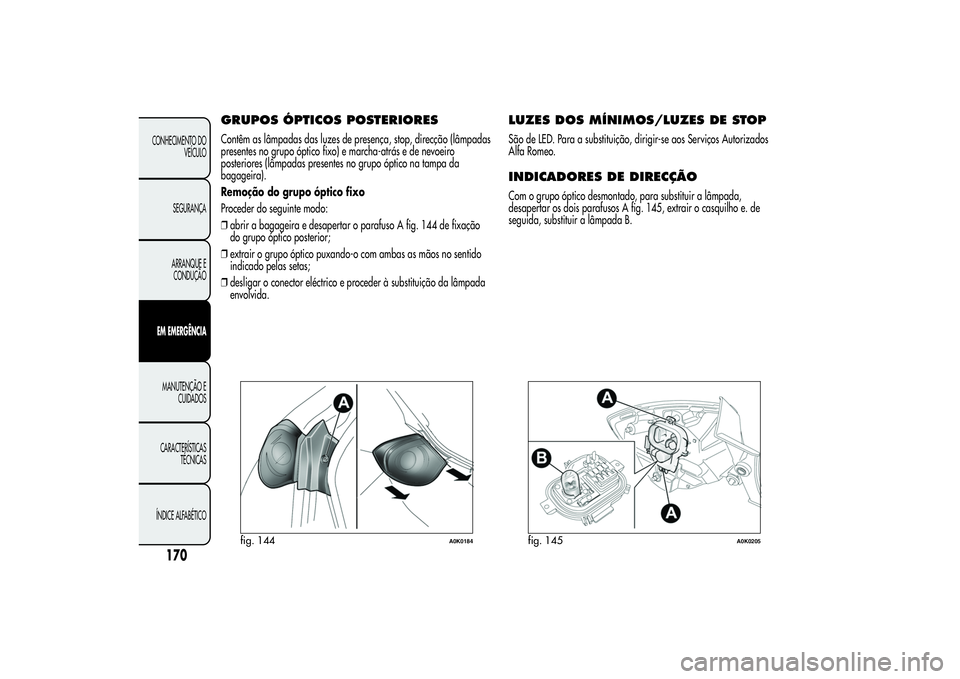

GRUPOS ÓPTICOS POSTERIORESContêm as lâmpadas das luzes de presença, stop, direcção (lâmpadas
presentes no grupo óptico fixo) e marcha-atrás e de nevoeiro
posteriores (lâmpadas presentes no grupo óptico na tampa da
bagageira).
Remoção do grupo óptico fixo
Proceder do seguinte modo:
❒abrir a bagageira e desapertar o parafuso A fig. 144 de fixação
do grupo óptico posterior;
❒extrair o grupo óptico puxando-o com ambas as mãos no sentido
indicado pelas setas;
❒desligar o conector eléctrico e proceder à substituição da lâmpada
envolvida.
LUZES DOS MÍNIMOS/LUZES DE STOPSão de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.INDICADORES DE DIRECÇÃOCom o grupo óptico desmontado, para substituir a lâmpada,
desapertar os dois parafusos A fig. 145, extrair o casquilho e. de
seguida, substituir a lâmpada B.
fig. 144
A0K0184
fig. 145
A0K0205
170
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

LUZES DE NEVOEIRO POSTERIORES/
MARCHA-ATRÁSPara substituir as lâmpadas, proceder conforme indicado a seguir:
❒abrir a bagageira e remover a tampa A fig. 146 actuando com
uma chave de fenda no ponto indicado pela seta;
❒remover o conector A fig. 147 e extrair o grupo porta-lâmpadas,
actuando primeiro na lingueta de retenção B e, de seguida,
desengatando o parafusos C;
❒substituir a lâmpada envolvida empurrando-a ligeiramente e
rodando-a para a esquerda (D = lâmpada da luz de marcha-atrás;
E = lâmpada da luz de nevoeiro traseira);
❒voltar a montar o grupo porta-lâmpadas e posicioná-lo
correctamente, apertando primeiro o parafuso C e, de seguida,
fixando-o com a lingueta de retenção B. Voltar a ligar o conector A
e, por fim, voltar a montar a tampa A fig. 146.ATENÇÃO Durante a remoção da tampa A, proteger com um pano a
ponta da chave de fendas para evitar possíveis riscos.
fig. 146
A0K0176
fig. 147
A0K0177
171CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

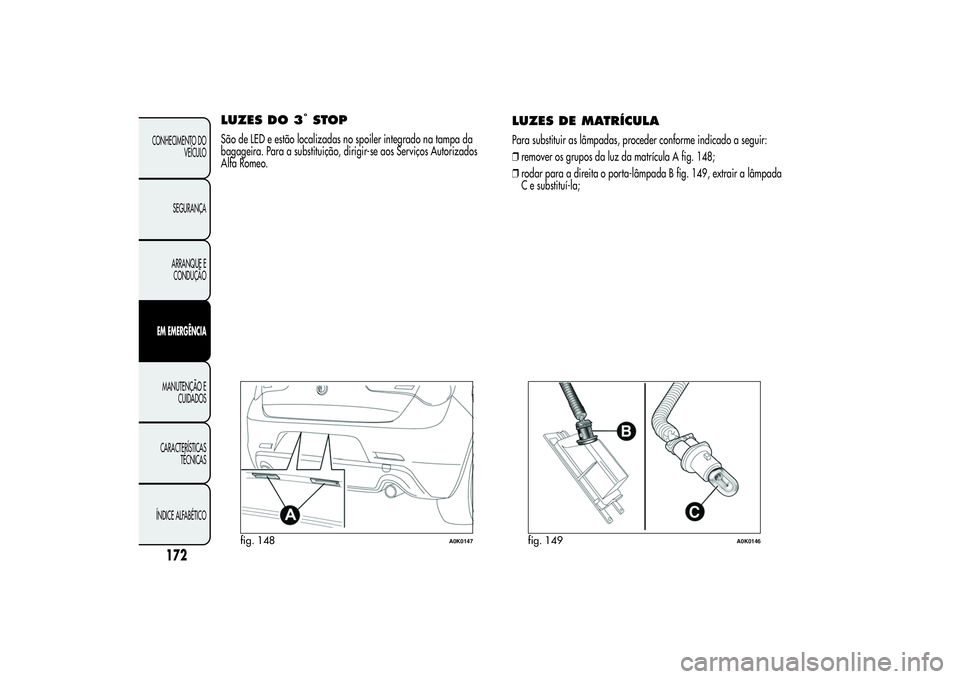

LUZES DO 3
°STOP
São de LED e estão localizadas no spoiler integrado na tampa da
bagageira. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DE MATRÍCULAPara substituir as lâmpadas, proceder conforme indicado a seguir:
❒remover os grupos da luz da matrícula A fig. 148;
❒rodar para a direita o porta-lâmpada B fig. 149, extrair a lâmpada
C e substituí-la;
fig. 148
A0K0147
fig. 149
A0K0146
