2013 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

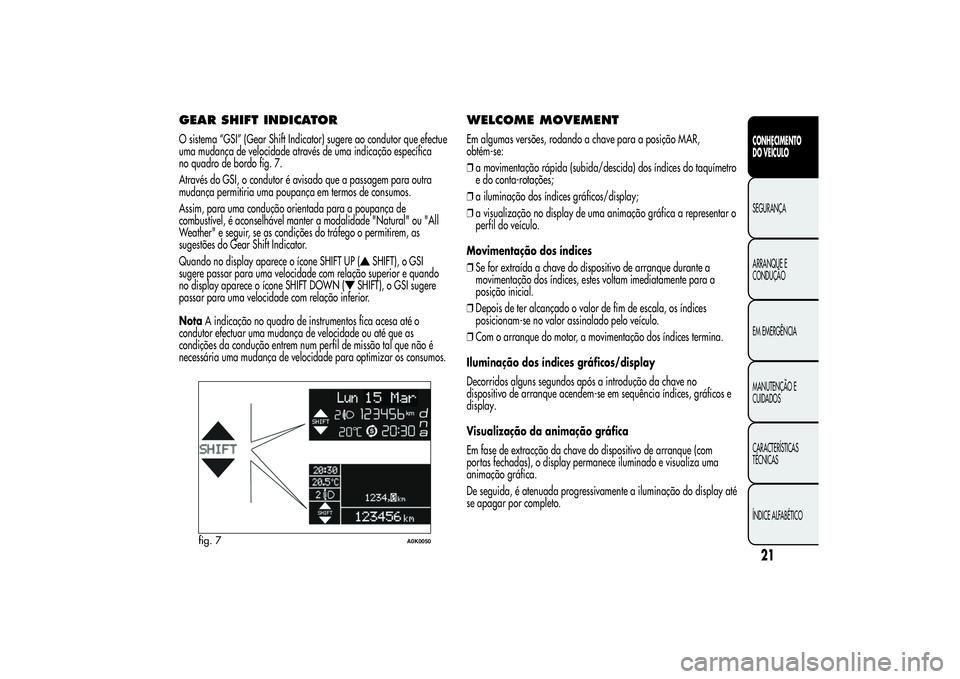

GEAR SHIFT INDICATORO sistema “GSI” (Gear Shift Indicator) sugere ao condutor que efectue
uma mudança de velocidade através de uma indicação específica
no quadro de bordo fig. 7.
Através do GSI, o condutor é avisado que a passagem para outra
mudança permitiria uma poupança em termos de consumos.
Assim, para uma condução orientada para a poupança de
combustível, é aconselhável manter a modalidade "Natural" ou "All
Weather" e seguir, se as condições do tráfego o permitirem, as
sugestões do Gear Shift Indicator.
Quando no display aparece o ícone SHIFT UP (
SHIFT), o GSI
sugere passar para uma velocidade com relação superior e quando
no display aparece o ícone SHIFT DOWN (
SHIFT), o GSI sugere
passar para uma velocidade com relação inferior.
NotaA indicação no quadro de instrumentos fica acesa até o
condutor efectuar uma mudança de velocidade ou até que as
condições da condução entrem num perfil de missão tal que não é
necessária uma mudança de velocidade para optimizar os consumos.
WELCOME MOVEMENTEm algumas versões, rodando a chave para a posição MAR,
obtém-se:
❒a movimentação rápida (subida/descida) dos índices do taquímetro
e do conta-rotações;
❒a iluminação dos índices gráficos/display;
❒a visualização no display de uma animação gráfica a representar o
perfil do veículo.
Movimentação dos índices
❒Se for extraída a chave do dispositivo de arranque durante a
movimentação dos índices, estes voltam imediatamente para a
posição inicial.
❒Depois de ter alcançado o valor de fim de escala, os índices
posicionam-se no valor assinalado pelo veículo.
❒Com o arranque do motor, a movimentação dos índices termina.
Iluminação dos índices gráficos/display
Decorridos alguns segundos após a introdução da chave no
dispositivo de arranque acendem-se em sequência índices, gráficos e
display.
Visualização da animação gráfica
Em fase de extracção da chave do dispositivo de arranque (com
portas fechadas), o display permanece iluminado e visualiza uma
animação gráfica.
De seguida, é atenuada progressivamente a iluminação do display até
se apagar por completo.
fig. 7
A0K0050
21CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

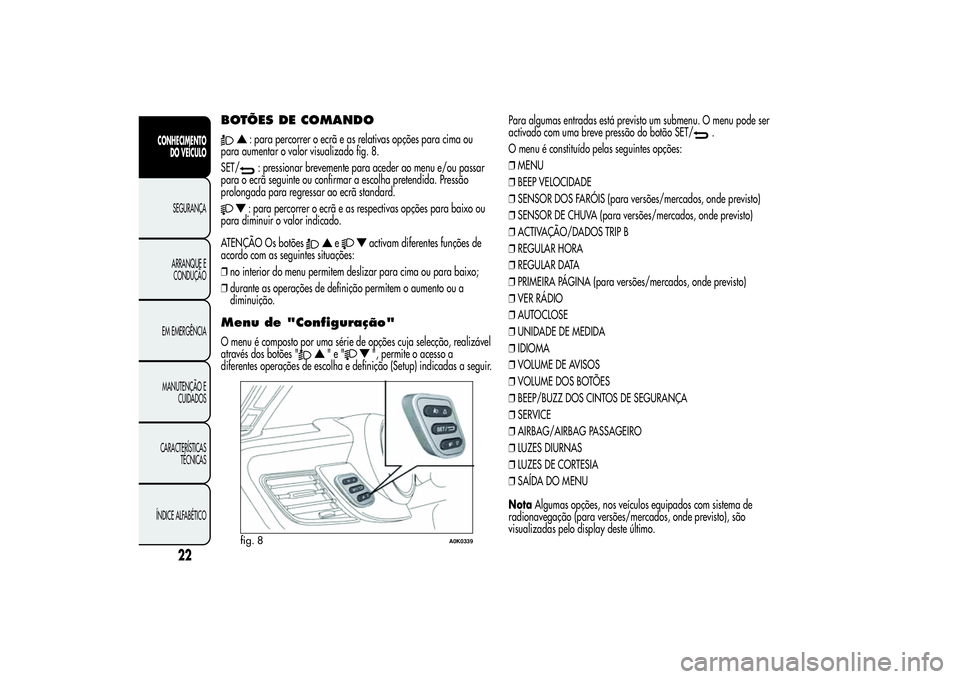

BOTÕES DE COMANDO
: para percorrer o ecrã e as relativas opções para cima ou
para aumentar o valor visualizado fig. 8.
SET/: pressionar brevemente para aceder ao menu e/ou passar
para o ecrã seguinte ou confirmar a escolha pretendida. Pressão
prolongada para regressar ao ecrã standard.: para percorrer o ecrã e as respectivas opções para baixo ou
para diminuir o valor indicado.
ATENÇÃO Os botões
e
activam diferentes funções de
acordo com as seguintes situações:
❒no interior do menu permitem deslizar para cima ou para baixo;
❒durante as operações de definição permitem o aumento ou a
diminuição.
Menu de "Configuração"O menu é composto por uma série de opções cuja selecção, realizável
através dos botões "
"e"
", permite o acesso a
diferentes operações de escolha e definição (Setup) indicadas a seguir.Para algumas entradas está previsto um submenu. O menu pode ser
activado com uma breve pressão do botão SET/
.
O menu é constituído pelas seguintes opções:
❒MENU
❒BEEP VELOCIDADE
❒SENSOR DOS FARÓIS (para versões/mercados, onde previsto)
❒SENSOR DE CHUVA (para versões/mercados, onde previsto)
❒ACTIVAÇÃO/DADOS TRIP B
❒REGULAR HORA
❒REGULAR DATA
❒PRIMEIRA PÁGINA (para versões/mercados, onde previsto)
❒VER RÁDIO
❒AUTOCLOSE
❒UNIDADE DE MEDIDA
❒IDIOMA
❒VOLUME DE AVISOS
❒VOLUME DOS BOTÕES
❒BEEP/BUZZ DOS CINTOS DE SEGURANÇA
❒SERVICE
❒AIRBAG/AIRBAG PASSAGEIRO
❒LUZES DIURNAS
❒LUZES DE CORTESIA
❒SAÍDA DO MENU
NotaAlgumas opções, nos veículos equipados com sistema de
radionavegação (para versões/mercados, onde previsto), são
visualizadas pelo display deste último.
fig. 8
A0K0339
22
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

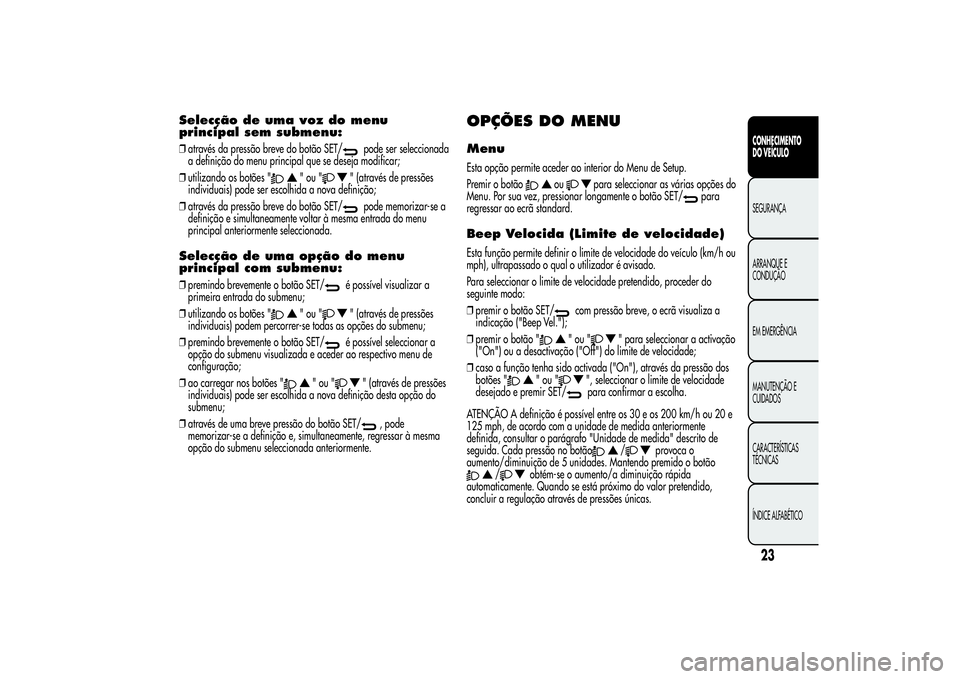

Selecção de uma voz do menu
principal sem submenu:❒através da pressão breve do botão SET/
pode ser seleccionada
a definição do menu principal que se deseja modificar;
❒utilizando os botões "
"ou"
" (através de pressões
individuais) pode ser escolhida a nova definição;
❒através da pressão breve do botão SET/
pode memorizar-se a
definição e simultaneamente voltar à mesma entrada do menu
principal anteriormente seleccionada.
Selecção de uma opção do menu
principal com submenu:❒premindo brevemente o botão SET/
é possível visualizar a
primeira entrada do submenu;
❒utilizando os botões "
"ou"
" (através de pressões
individuais) podem percorrer-se todas as opções do submenu;
❒premindo brevemente o botão SET/é possível seleccionar a
opção do submenu visualizada e aceder ao respectivo menu de
configuração;
❒ao carregar nos botões "
"ou"
" (através de pressões
individuais) pode ser escolhida a nova definição desta opção do
submenu;
❒através de uma breve pressão do botão SET/
, pode
memorizar-se a definição e, simultaneamente, regressar à mesma
opção do submenu seleccionada anteriormente.
OPÇÕES DO MENUMenuEsta opção permite aceder ao interior do Menu de Setup.
Premir o botão
ou
para seleccionar as várias opções do
Menu. Por sua vez, pressionar longamente o botão SET/
para
regressar ao ecrã standard.
Beep Velocida (Limite de velocidade)Esta função permite definir o limite de velocidade do veículo (km/h ou
mph), ultrapassado o qual o utilizador é avisado.
Para seleccionar o limite de velocidade pretendido, proceder do
seguinte modo:
❒premir o botão SET/
com pressão breve, o ecrã visualiza a
indicação ("Beep Vel.");
❒premir o botão ""ou"
" para seleccionar a activação
("On") ou a desactivação ("Off") do limite de velocidade;
❒caso a função tenha sido activada ("On"), através da pressão dos
botões "
"ou"
", seleccionar o limite de velocidade
desejado e premir SET/para confirmar a escolha.
ATENÇÃO A definição é possível entre os 30 e os 200 km/h ou 20 e
125 mph, de acordo com a unidade de medida anteriormente
definida, consultar o parágrafo "Unidade de medida" descrito de
seguida. Cada pressão no botão
/
provoca o
aumento/diminuição de 5 unidades. Mantendo premido o botão
/
obtém-se o aumento/a diminuição rápida
automaticamente. Quando se está próximo do valor pretendido,
concluir a regulação através de pressões únicas.
23CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

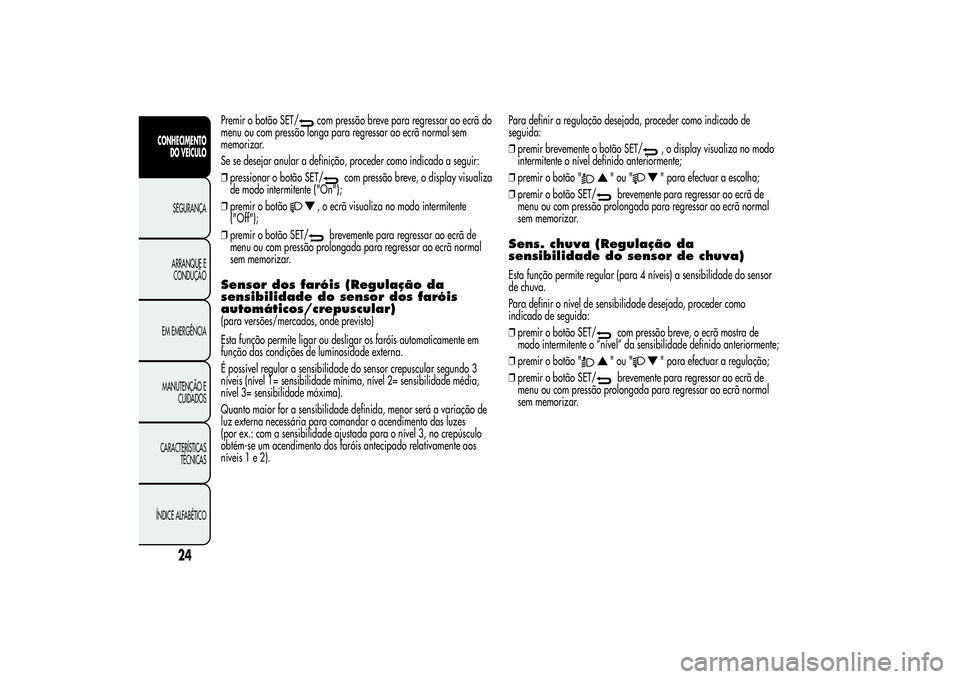

Premir o botão SET/
com pressão breve para regressar ao ecrã do
menu ou com pressão longa para regressar ao ecrã normal sem
memorizar.
Se se desejar anular a definição, proceder como indicado a seguir:
❒pressionar o botão SET/
com pressão breve, o display visualiza
de modo intermitente ("On");
❒premir o botão
, o ecrã visualiza no modo intermitente
("Off");
❒premir o botão SET/
brevemente para regressar ao ecrã de
menu ou com pressão prolongada para regressar ao ecrã normal
sem memorizar.
Sensor dos faróis (Regulação da
sensibilidade do sensor dos faróis
automáticos/crepuscular)(para versões/mercados, onde previsto)
Esta função permite ligar ou desligar os faróis automaticamente em
função das condições de luminosidade externa.
É possível regular a sensibilidade do sensor crepuscular segundo 3
níveis (nível 1= sensibilidade mínima, nível 2= sensibilidade média,
nível 3= sensibilidade máxima).
Quanto maior for a sensibilidade definida, menor será a variação de
luz externa necessária para comandar o acendimento das luzes
(por ex.: com a sensibilidade ajustada para o nível 3, no crepúsculo
obtém-se um acendimento dos faróis antecipado relativamente aos
níveis 1 e 2).Para definir a regulação desejada, proceder como indicado de
seguida:
❒premir brevemente o botão SET/
, o display visualiza no modo
intermitente o nível definido anteriormente;
❒premir o botão "
"ou"
" para efectuar a escolha;
❒premir o botão SET/
brevemente para regressar ao ecrã de
menu ou com pressão prolongada para regressar ao ecrã normal
sem memorizar.
Sens. chuva (Regulação da
sensibilidade do sensor de chuva)Esta função permite regular (para 4 níveis) a sensibilidade do sensor
de chuva.
Para definir o nível de sensibilidade desejado, proceder como
indicado de seguida:
❒premir o botão SET/
com pressão breve, o ecrã mostra de
modo intermitente o “nível” da sensibilidade definido anteriormente;
❒premir o botão ""ou"
" para efectuar a regulação;
❒premir o botão SET/
brevemente para regressar ao ecrã de
menu ou com pressão prolongada para regressar ao ecrã normal
sem memorizar.
24
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

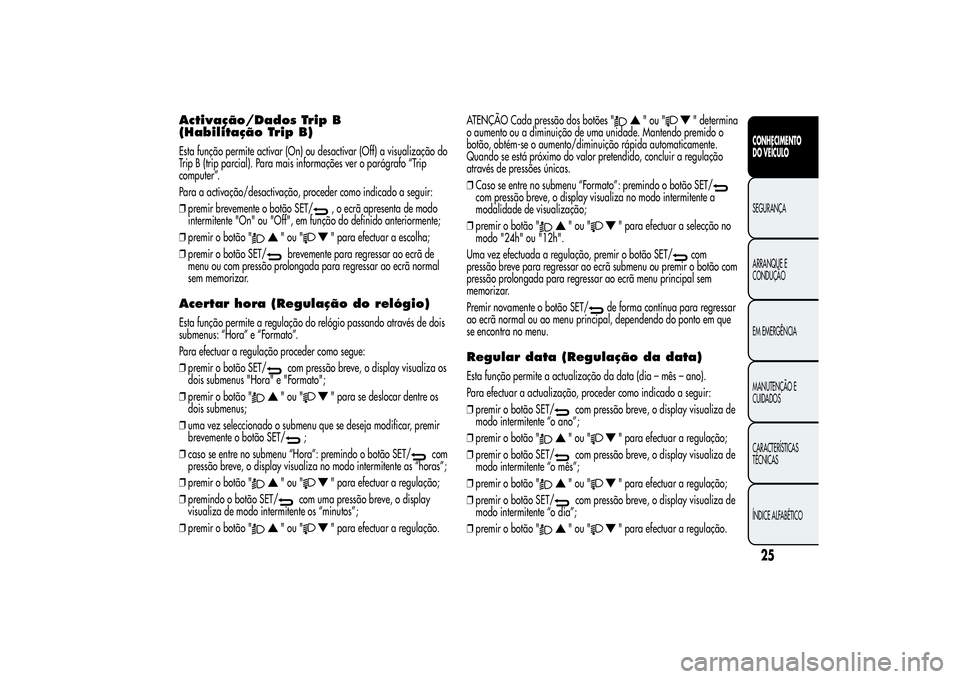

Activação/Dados Trip B
(Habilitação Trip B)Esta função permite activar (On) ou desactivar (Off) a visualização do
Trip B (trip parcial). Para mais informações ver o parágrafo “Trip
computer”.
Para a activação/desactivação, proceder como indicado a seguir:
❒premir brevemente o botão SET/
, o ecrã apresenta de modo
intermitente "On" ou "Off", em função do definido anteriormente;
❒premir o botão "
"ou"
" para efectuar a escolha;
❒premir o botão SET/
brevemente para regressar ao ecrã de
menu ou com pressão prolongada para regressar ao ecrã normal
sem memorizar.
Acertar hora (Regulação do relógio)Esta função permite a regulação do relógio passando através de dois
submenus: “Hora” e “Formato”.
Para efectuar a regulação proceder como segue:
❒premir o botão SET/
com pressão breve, o display visualiza os
dois submenus "Hora" e "Formato";
❒premir o botão ""ou"
" para se deslocar dentre os
dois submenus;
❒uma vez seleccionado o submenu que se deseja modificar, premir
brevemente o botão SET/
;
❒caso se entre no submenu “Hora”: premindo o botão SET/
com
pressão breve, o display visualiza no modo intermitente as “horas”;
❒premir o botão "
"ou"
" para efectuar a regulação;
❒premindo o botão SET/
com uma pressão breve, o display
visualiza de modo intermitente os “minutos”;
❒premir o botão "
"ou"
" para efectuar a regulação.ATENÇÃO Cada pressão dos botões "
"ou"
" determina
o aumento ou a diminuição de uma unidade. Mantendo premido o
botão, obtém-se o aumento/diminuição rápida automaticamente.
Quando se está próximo do valor pretendido, concluir a regulação
através de pressões únicas.
❒Caso se entre no submenu “Formato”: premindo o botão SET/
com pressão breve, o display visualiza no modo intermitente a
modalidade de visualização;
❒premir o botão "
"ou"
" para efectuar a selecção no
modo "24h" ou "12h".
Uma vez efectuada a regulação, premir o botão SET/
com
pressão breve para regressar ao ecrã submenu ou premir o botão com
pressão prolongada para regressar ao ecrã menu principal sem
memorizar.
Premir novamente o botão SET/
de forma contínua para regressar
ao ecrã normal ou ao menu principal, dependendo do ponto em que
se encontra no menu.
Regular data (Regulação da data)Esta função permite a actualização da data (dia – mês – ano).
Para efectuar a actualização, proceder como indicado a seguir:
❒premir o botão SET/
com pressão breve, o display visualiza de
modo intermitente “o ano”;
❒premir o botão ""ou"
" para efectuar a regulação;
❒premir o botão SET/
com pressão breve, o display visualiza de
modo intermitente “o mês”;
❒premir o botão ""ou"
" para efectuar a regulação;
❒premir o botão SET/
com pressão breve, o display visualiza de
modo intermitente “o dia”;
❒premir o botão ""ou"
" para efectuar a regulação.
25CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

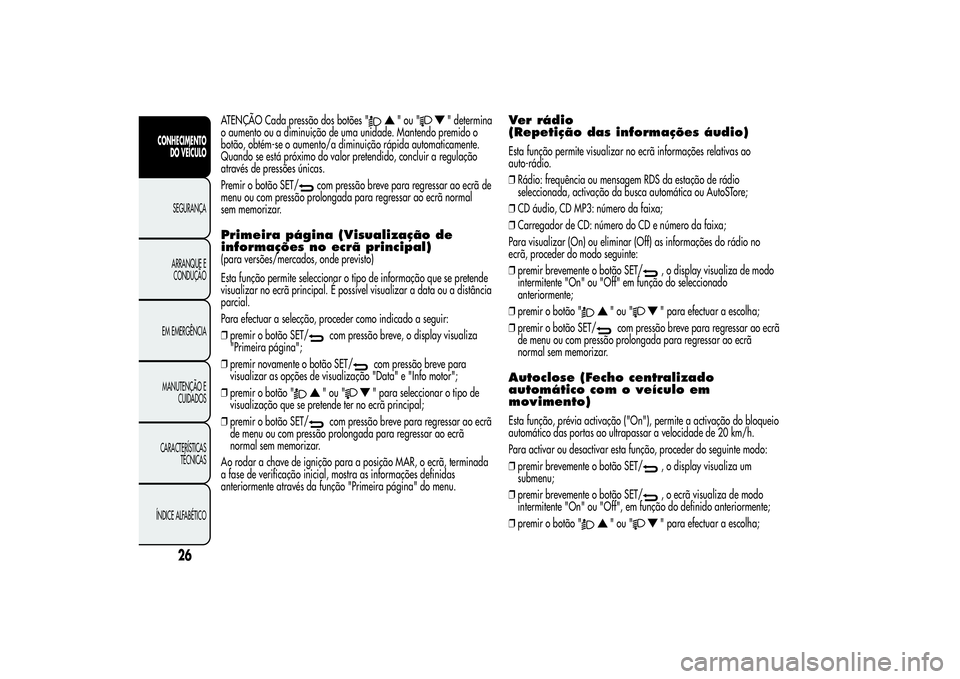

ATENÇÃO Cada pressão dos botões "
"ou"
" determina
o aumento ou a diminuição de uma unidade. Mantendo premido o
botão, obtém-se o aumento/a diminuição rápida automaticamente.
Quando se está próximo do valor pretendido, concluir a regulação
através de pressões únicas.
Premir o botão SET/
com pressão breve para regressar ao ecrã de
menu ou com pressão prolongada para regressar ao ecrã normal
sem memorizar.
Primeira página (Visualização de
informações no ecrã principal)(para versões/mercados, onde previsto)
Esta função permite seleccionar o tipo de informação que se pretende
visualizar no ecrã principal. É possível visualizar a data ou a distância
parcial.
Para efectuar a selecção, proceder como indicado a seguir:
❒premir o botão SET/
com pressão breve, o display visualiza
"Primeira página";
❒premir novamente o botão SET/
com pressão breve para
visualizar as opções de visualização "Data" e "Info motor";
❒premir o botão "
"ou"
" para seleccionar o tipo de
visualização que se pretende ter no ecrã principal;
❒premir o botão SET/
com pressão breve para regressar ao ecrã
de menu ou com pressão prolongada para regressar ao ecrã
normal sem memorizar.
Ao rodar a chave de ignição para a posição MAR, o ecrã, terminada
a fase de verificação inicial, mostra as informações definidas
anteriormente através da função "Primeira página" do menu.
Ver rádio
(Repetição das informações áudio)Esta função permite visualizar no ecrã informações relativas ao
auto-rádio.
❒Rádio: frequência ou mensagem RDS da estação de rádio
seleccionada, activação da busca automática ou AutoSTore;
❒CD áudio, CD MP3: número da faixa;
❒Carregador de CD: número do CD e número da faixa;
Para visualizar (On) ou eliminar (Off) as informações do rádio no
ecrã, proceder do modo seguinte:
❒premir brevemente o botão SET/
, o display visualiza de modo
intermitente "On" ou "Off" em função do seleccionado
anteriormente;
❒premir o botão "
"ou"
" para efectuar a escolha;
❒premir o botão SET/
com pressão breve para regressar ao ecrã
de menu ou com pressão prolongada para regressar ao ecrã
normal sem memorizar.
Autoclose (Fecho centralizado
automático com o veículo em
movimento)Esta função, prévia activação ("On"), permite a activação do bloqueio
automático das portas ao ultrapassar a velocidade de 20 km/h.
Para activar ou desactivar esta função, proceder do seguinte modo:
❒premir brevemente o botão SET/
, o display visualiza um
submenu;
❒premir brevemente o botão SET/, o ecrã visualiza de modo
intermitente "On" ou "Off", em função do definido anteriormente;
❒premir o botão "
"ou"
" para efectuar a escolha;
26
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

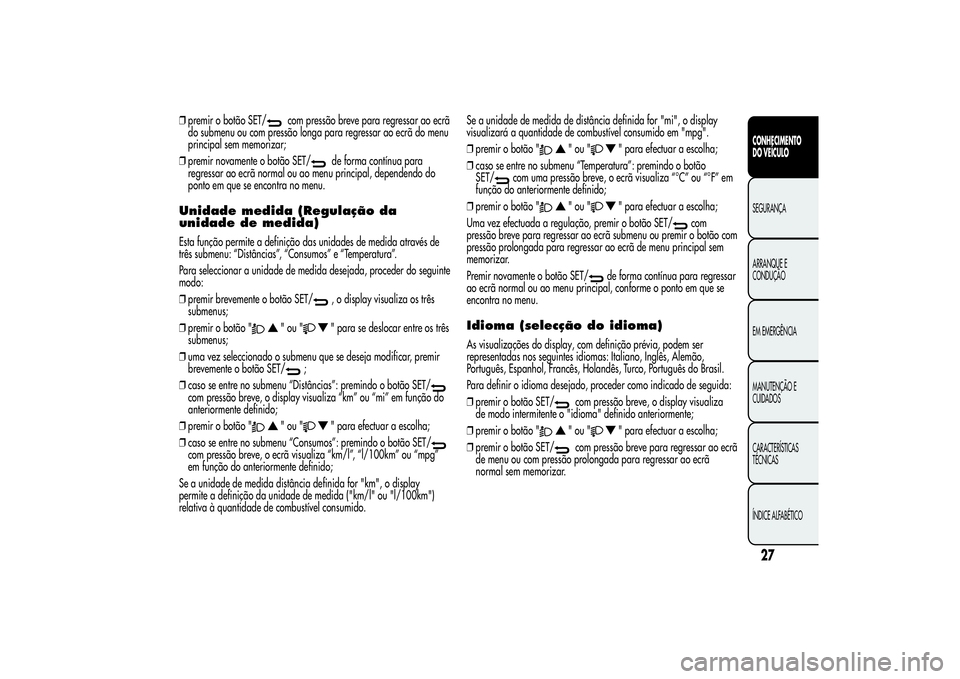

❒premir o botão SET/
com pressão breve para regressar ao ecrã
do submenu ou com pressão longa para regressar ao ecrã do menu
principal sem memorizar;
❒premir novamente o botão SET/
de forma contínua para
regressar ao ecrã normal ou ao menu principal, dependendo do
ponto em que se encontra no menu.
Unidade medida (Regulação da
unidade de medida)Esta função permite a definição das unidades de medida através de
três submenu: “Distâncias”, “Consumos” e “Temperatura”.
Para seleccionar a unidade de medida desejada, proceder do seguinte
modo:
❒premir brevemente o botão SET/
, o display visualiza os três
submenus;
❒premir o botão "
"ou"
" para se deslocar entre os três
submenus;
❒uma vez seleccionado o submenu que se deseja modificar, premir
brevemente o botão SET/
;
❒caso se entre no submenu “Distâncias”: premindo o botão SET/
com pressão breve, o display visualiza “km” ou “mi” em função do
anteriormente definido;
❒premir o botão "
"ou"
" para efectuar a escolha;
❒caso se entre no submenu “Consumos”: premindo o botão SET/
com pressão breve, o ecrã visualiza “km/l”, “l/100km” ou “mpg”
em função do anteriormente definido;
Se a unidade de medida distância definida for "km", o display
permite a definição da unidade de medida ("km/l" ou "l/100km")
relativa à quantidade de combustível consumido.Se a unidade de medida de distância definida for "mi", o display
visualizará a quantidade de combustível consumido em "mpg".
❒premir o botão "
"ou"
" para efectuar a escolha;
❒caso se entre no submenu “Temperatura”: premindo o botão
SET/
com uma pressão breve, o ecrã visualiza “°C” ou “°F” em
função do anteriormente definido;
❒premir o botão "
"ou"
" para efectuar a escolha;
Uma vez efectuada a regulação, premir o botão SET/
com
pressão breve para regressar ao ecrã submenu ou premir o botão com
pressão prolongada para regressar ao ecrã de menu principal sem
memorizar.
Premir novamente o botão SET/
de forma contínua para regressar
ao ecrã normal ou ao menu principal, conforme o ponto em que se
encontra no menu.
Idioma (selecção do idioma)As visualizações do display, com definição prévia, podem ser
representadas nos seguintes idiomas: Italiano, Inglês, Alemão,
Português, Espanhol, Francês, Holandês, Turco, Português do Brasil.
Para definir o idioma desejado, proceder como indicado de seguida:
❒premir o botão SET/
com pressão breve, o display visualiza
de modo intermitente o "idioma" definido anteriormente;
❒premir o botão ""ou"
" para efectuar a escolha;
❒premir o botão SET/
com pressão breve para regressar ao ecrã
de menu ou com pressão prolongada para regressar ao ecrã
normal sem memorizar.
27CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

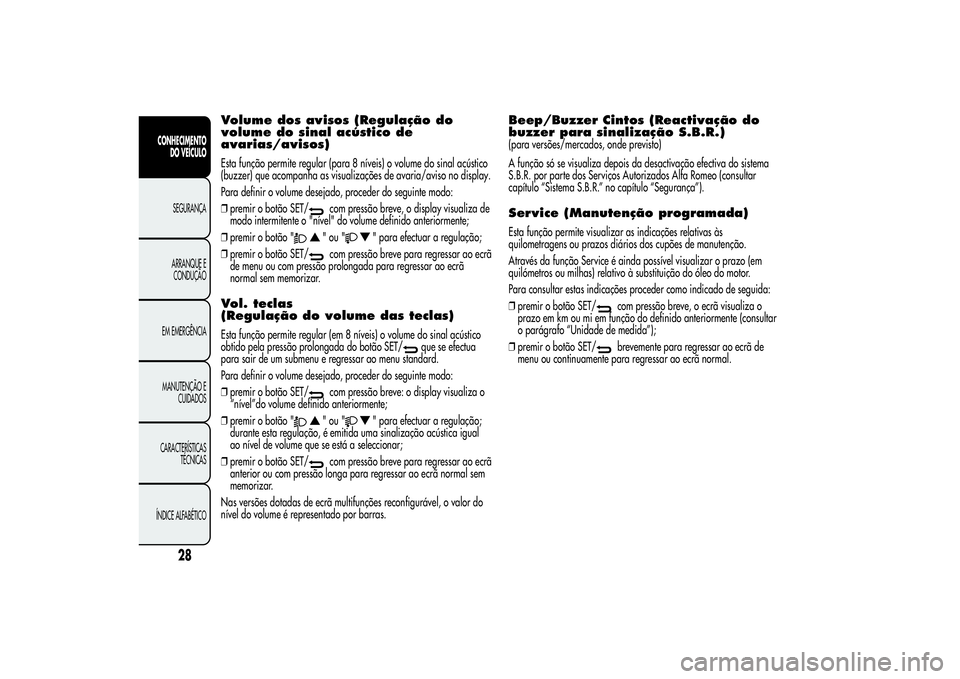

Volume dos avisos (Regulação do
volume do sinal acústico de
avarias/avisos)Esta função permite regular (para 8 níveis) o volume do sinal acústico
(buzzer) que acompanha as visualizações de avaria/aviso no display.
Para definir o volume desejado, proceder do seguinte modo:
❒premir o botão SET/
com pressão breve, o display visualiza de
modo intermitente o "nível" do volume definido anteriormente;
❒premir o botão ""ou"
" para efectuar a regulação;
❒premir o botão SET/
com pressão breve para regressar ao ecrã
de menu ou com pressão prolongada para regressar ao ecrã
normal sem memorizar.
Vol. teclas
(Regulação do volume das teclas)Esta função permite regular (em 8 níveis) o volume do sinal acústico
obtido pela pressão prolongada do botão SET/
que se efectua
para sair de um submenu e regressar ao menu standard.
Para definir o volume desejado, proceder do seguinte modo:
❒premir o botão SET/
com pressão breve: o display visualiza o
“nível”do volume definido anteriormente;
❒premir o botão ""ou"
" para efectuar a regulação;
durante esta regulação, é emitida uma sinalização acústica igual
ao nível de volume que se está a seleccionar;
❒premir o botão SET/
com pressão breve para regressar ao ecrã
anterior ou com pressão longa para regressar ao ecrã normal sem
memorizar.
Nas versões dotadas de ecrã multifunções reconfigurável, o valor do
nível do volume é representado por barras.
Beep/Buzzer Cintos (Reactivação do
buzzer para sinalização S.B.R.)(para versões/mercados, onde previsto)
A função só se visualiza depois da desactivação efectiva do sistema
S.B.R. por parte dos Serviços Autorizados Alfa Romeo (consultar
capítulo “Sistema S.B.R.” no capítulo “Segurança”).Service (Manutenção programada)Esta função permite visualizar as indicações relativas às
quilometragens ou prazos diários dos cupões de manutenção.
Através da função Service é ainda possível visualizar o prazo (em
quilómetros ou milhas) relativo à substituição do óleo do motor.
Para consultar estas indicações proceder como indicado de seguida:
❒premir o botão SET/
com pressão breve, o ecrã visualiza o
prazo em km ou mi em função do definido anteriormente (consultar
o parágrafo “Unidade de medida”);
❒premir o botão SET/brevemente para regressar ao ecrã de
menu ou continuamente para regressar ao ecrã normal.
28
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
