2013 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

Porta anterior lado do passageiro/portas posteriores
(para versões/mercados, onde previsto)
Na moldura do painel da porta anterior lado do passageiro e, em
algumas versões, nas portas posteriores, estão presentes os botões F
fig. 69 para o comando do respectivo vidro.
Dispositivo de segurança anti-entalamento
No veículo está activa a função anti-entalamento na fase de subida
dos vidros anteriores e posteriores.
Este sistema de segurança consegue reconhecer a eventual presença
de um obstáculo durante o movimento de fecho do vidro; se tal
acontecer, o sistema interrompe o curso do vidro e, conforme
a posição do vidro, inverte o seu movimento. Este dispositivo é,
portanto, útil também em caso de eventual accionamento involuntário
dos elevadores de vidros por parte de crianças presentes no veículo.
A função antientalamento está activa quer durante o funcionamento
manual quer com o funcionamento automático do vidro. Após a
intervenção do sistema antientalamento, é interrompido de imediato o
curso do vidro e sucessivamente invertido. Durante este tempo não é
possível accionar, de algum modo, o vidro.
ATENÇÃO Se a protecção anti-entalamento intervier por 5 vezes
consecutivas no espaço de 1 minuto ou estiver em avaria, é inibido o
funcionamento automático do vidro em subida, permitindo-o somente
por ressaltos de meio segundo, soltando o botão para a manobra
sucessiva.
Para poder restabelecer o correcto funcionamento do sistema, é
necessário efectuar uma movimentação para baixo do vidro
envolvido.ATENÇÃO Com a chave de arranque na posição STOP ou extraída,
os elevadores de vidros permanecem activos durante cerca de 3
minutos e desactivam-se imediatamente na abertura de uma das
portas.
ATENÇÃO Quando prevista a função anti-entalamento, pressionando
o botão
no telecomando durante mais de 2 segundos, obtém-se a
abertura dos vidros, enquanto que pressionando o botão
durante
mais de 2 segundos, obtém-se o fecho dos vidros.
O sistema está em conformidade com a norma 2000/4/CE
destinada à protecção dos ocupantes que se encontrem
no interior do veículo.A utilização incorrecta dos elevadores de vidros pode
ser perigosa. Antes e durante o accionamento,
certificar-se sempre de que os passageiros não estão
expostos a riscos de lesões provocadas directamente pelos vidros
em movimento ou por objectos pessoais arrastados pelos
mesmos ou que tocaram neles. Ao sair do veículo, retirar sempre
a chave do dispositivo de arranque para evitar que os
elevadores de vidros, accionados involuntariamente, constituam
um perigo para quem permanece a bordo.
93CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

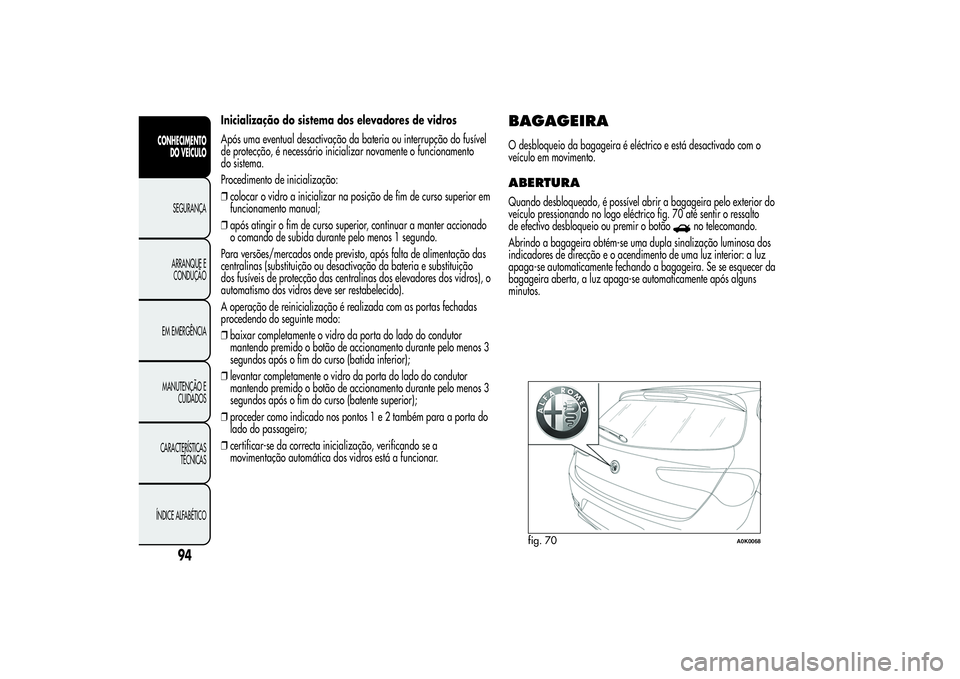

Inicialização do sistema dos elevadores de vidros
Após uma eventual desactivação da bateria ou interrupção do fusível
de protecção, é necessário inicializar novamente o funcionamento
do sistema.
Procedimento de inicialização:
❒colocar o vidro a inicializar na posição de fim de curso superior em
funcionamento manual;
❒após atingir o fim de curso superior, continuar a manter accionado
o comando de subida durante pelo menos 1 segundo.
Para versões/mercados onde previsto, após falta de alimentação das
centralinas (substituição ou desactivação da bateria e substituição
dos fusíveis de protecção das centralinas dos elevadores dos vidros), o
automatismo dos vidros deve ser restabelecido).
A operação de reinicialização é realizada com as portas fechadas
procedendo do seguinte modo:
❒baixar completamente o vidro da porta do lado do condutor
mantendo premido o botão de accionamento durante pelo menos 3
segundos após o fim do curso (batida inferior);
❒levantar completamente o vidro da porta do lado do condutor
mantendo premido o botão de accionamento durante pelo menos 3
segundos após o fim do curso (batente superior);
❒proceder como indicado nos pontos 1 e 2 também para a porta do
lado do passageiro;
❒certificar-se da correcta inicialização, verificando se a
movimentação automática dos vidros está a funcionar.
BAGAGEIRAO desbloqueio da bagageira é eléctrico e está desactivado com o
veículo em movimento.ABERTURAQuando desbloqueado, é possível abrir a bagageira pelo exterior do
veículo pressionando no logo eléctrico fig. 70 até sentir o ressalto
de efectivo desbloqueio ou premir o botão
no telecomando.
Abrindo a bagageira obtém-se uma dupla sinalização luminosa dos
indicadores de direcção e o acendimento de uma luz interior: a luz
apaga-se automaticamente fechando a bagageira. Se se esquecer da
bagageira aberta, a luz apaga-se automaticamente após alguns
minutos.
fig. 70
A0K0068
94
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

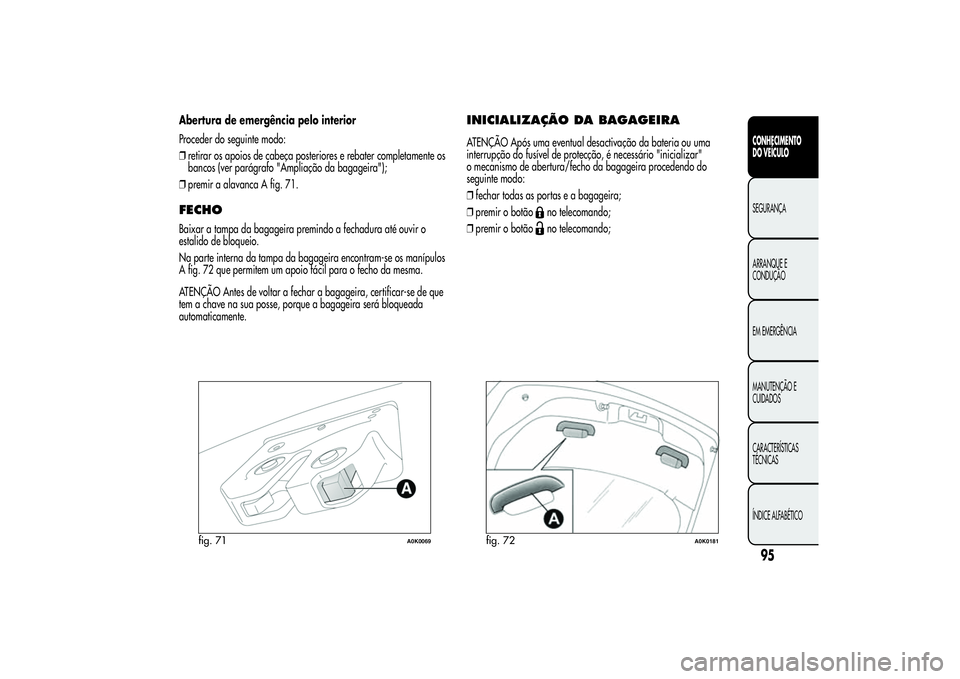

Abertura de emergência pelo interior
Proceder do seguinte modo:
❒retirar os apoios de cabeça posteriores e rebater completamente os
bancos (ver parágrafo "Ampliação da bagageira");
❒premir a alavanca A fig. 71.FECHOBaixar a tampa da bagageira premindo a fechadura até ouvir o
estalido de bloqueio.
Na parte interna da tampa da bagageira encontram-se os manípulos
A fig. 72 que permitem um apoio fácil para o fecho da mesma.
ATENÇÃO Antes de voltar a fechar a bagageira, certificar-se de que
tem a chave na sua posse, porque a bagageira será bloqueada
automaticamente.
INICIALIZAÇÃO DA BAGAGEIRAATENÇÃO Após uma eventual desactivação da bateria ou uma
interrupção do fusível de protecção, é necessário "inicializar"
o mecanismo de abertura/fecho da bagageira procedendo do
seguinte modo:
❒fechar todas as portas e a bagageira;
❒premir o botão
no telecomando;
❒premir o botãono telecomando;
fig. 71
A0K0069
fig. 72
A0K0181
95CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

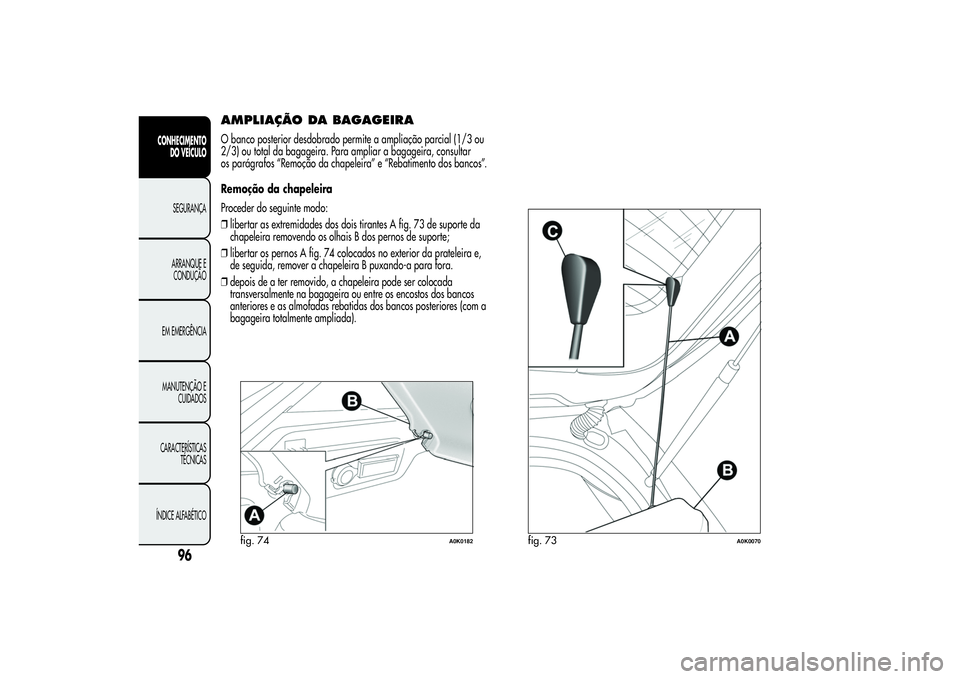

AMPLIAÇÃO DA BAGAGEIRAO banco posterior desdobrado permite a ampliação parcial (1/3 ou
2/3) ou total da bagageira. Para ampliar a bagageira, consultar
os parágrafos “Remoção da chapeleira” e “Rebatimento dos bancos”.
Remoção da chapeleira
Proceder do seguinte modo:
❒libertar as extremidades dos dois tirantes A fig. 73 de suporte da
chapeleira removendo os olhais B dos pernos de suporte;
❒libertar os pernos A fig. 74 colocados no exterior da prateleira e,
de seguida, remover a chapeleira B puxando-a para fora.
❒depois de a ter removido, a chapeleira pode ser colocada
transversalmente na bagageira ou entre os encostos dos bancos
anteriores e as almofadas rebatidas dos bancos posteriores (com a
bagageira totalmente ampliada).
fig. 74
A0K0182
fig. 73
A0K0070
96
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

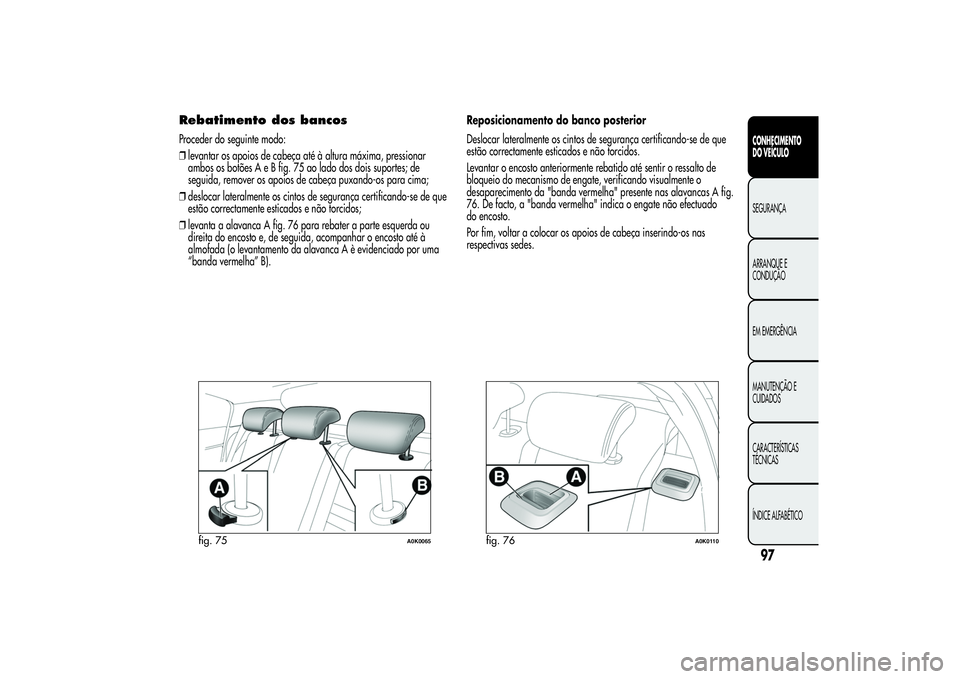

Rebatimento dos bancosProceder do seguinte modo:
❒levantar os apoios de cabeça até à altura máxima, pressionar
ambos os botões A e B fig. 75 ao lado dos dois suportes; de
seguida, remover os apoios de cabeça puxando-os para cima;
❒deslocar lateralmente os cintos de segurança certificando-se de que
estão correctamente esticados e não torcidos;
❒levanta a alavanca A fig. 76 para rebater a parte esquerda ou
direita do encosto e, de seguida, acompanhar o encosto até à
almofada (o levantamento da alavanca A è evidenciado por uma
“banda vermelha” B).Reposicionamento do banco posterior
Deslocar lateralmente os cintos de segurança certificando-se de que
estão correctamente esticados e não torcidos.
Levantar o encosto anteriormente rebatido até sentir o ressalto de
bloqueio do mecanismo de engate, verificando visualmente o
desaparecimento da "banda vermelha" presente nas alavancas A fig.
76. De facto, a "banda vermelha" indica o engate não efectuado
do encosto.
Por fim, voltar a colocar os apoios de cabeça inserindo-os nas
respectivas sedes.
fig. 75
A0K0065
fig. 76
A0K0110
97CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

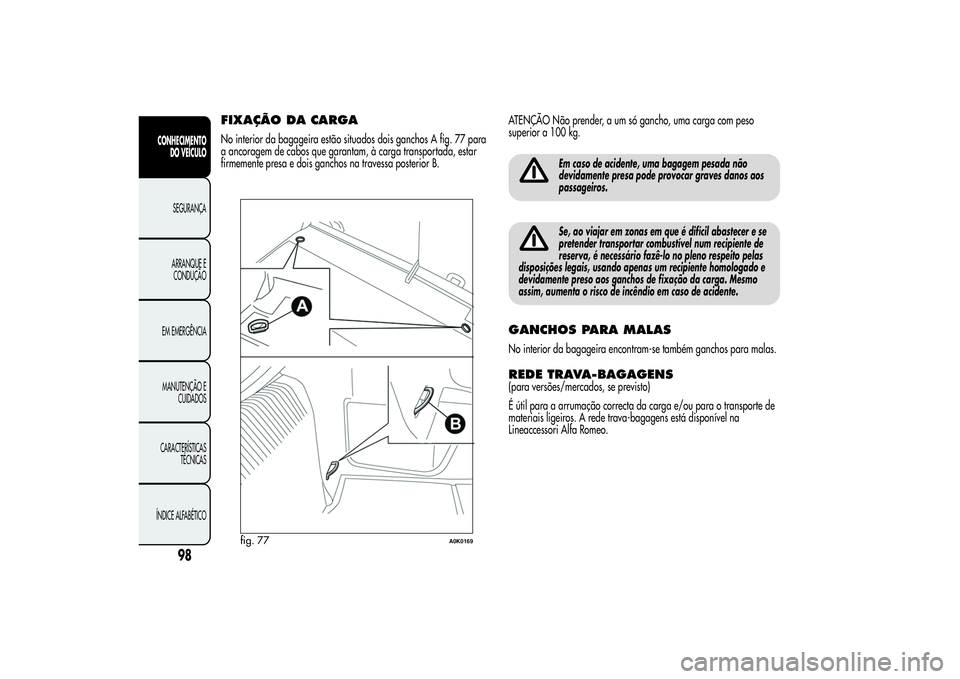

FIXAÇÃO DA CARGANo interior da bagageira estão situados dois ganchos A fig. 77 para
a ancoragem de cabos que garantam, à carga transportada, estar
firmemente presa e dois ganchos na travessa posterior B.ATENÇÃO Não prender, a um só gancho, uma carga com peso
superior a 100 kg.
Em caso de acidente, uma bagagem pesada não
devidamente presa pode provocar graves danos aos
passageiros.Se, ao viajar em zonas em que é difícil abastecer e se
pretender transportar combustível num recipiente de
reserva, é necessário fazê-lo no pleno respeito pelas
disposições legais, usando apenas um recipiente homologado e
devidamente preso aos ganchos de fixação da carga. Mesmo
assim, aumenta o risco de incêndio em caso de acidente.
GANCHOS PARA MALASNo interior da bagageira encontram-se também ganchos para malas.REDE TRAVA-BAGAGENS(para versões/mercados, se previsto)
É útil para a arrumação correcta da carga e/ou para o transporte de
materiais ligeiros. A rede trava-bagagens está disponível na
Lineaccessori Alfa Romeo.
fig. 77
A0K0169
98
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

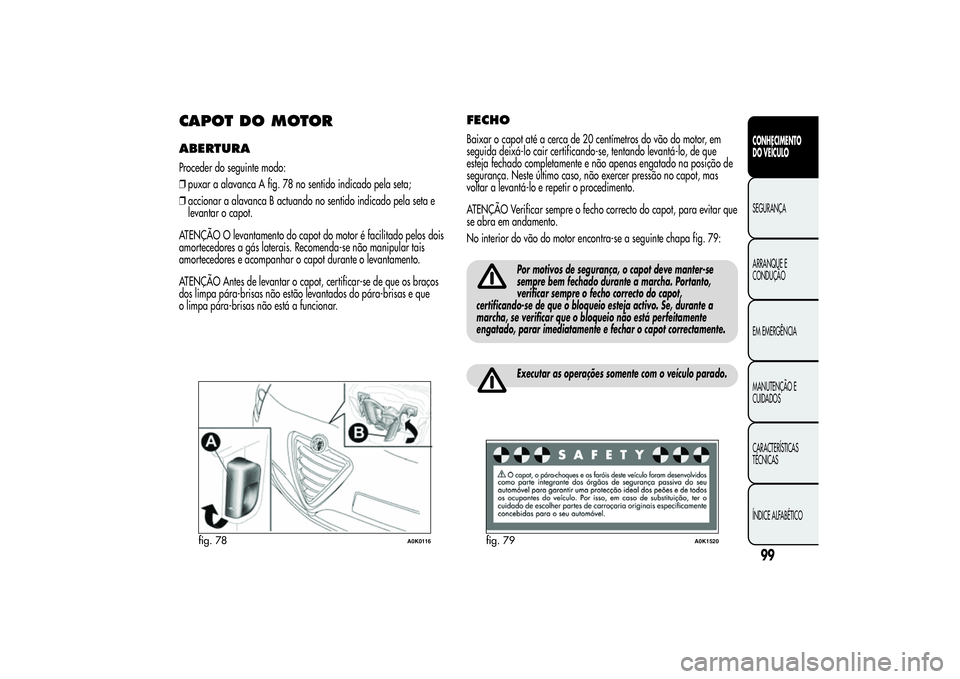

CAPOTDOMOTORABERTURAProceder do seguinte modo:
❒puxar a alavanca A fig. 78 no sentido indicado pela seta;
❒accionar a alavanca B actuando no sentido indicado pela seta e
levantar o capot.
ATENÇÃO O levantamento do capot do motor é facilitado pelos dois
amortecedores a gás laterais. Recomenda-se não manipular tais
amortecedores e acompanhar o capot durante o levantamento.
ATENÇÃO Antes de levantar o capot, certificar-se de que os braços
dos limpa pára-brisas não estão levantados do pára-brisas e que
o limpa pára-brisas não está a funcionar.
FECHOBaixar o capot até a cerca de 20 centímetros do vão do motor, em
seguida deixá-lo cair certificando-se, tentando levantá-lo, de que
esteja fechado completamente e não apenas engatado na posição de
segurança. Neste último caso, não exercer pressão no capot, mas
voltar a levantá-lo e repetir o procedimento.
ATENÇÃO Verificar sempre o fecho correcto do capot, para evitar que
se abra em andamento.
No interior do vão do motor encontra-se a seguinte chapa fig. 79:
Por motivos de segurança, o capot deve manter-se
sempre bem fechado durante a marcha. Portanto,
verificar sempre o fecho correcto do capot,
certificando-se de que o bloqueio esteja activo. Se, durante a
marcha, se verificar que o bloqueio não está perfeitamente
engatado, parar imediatamente e fechar o capot correctamente.Executar as operações somente com o veículo parado.
fig. 78
A0K0116
fig. 79
A0K1520
99CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

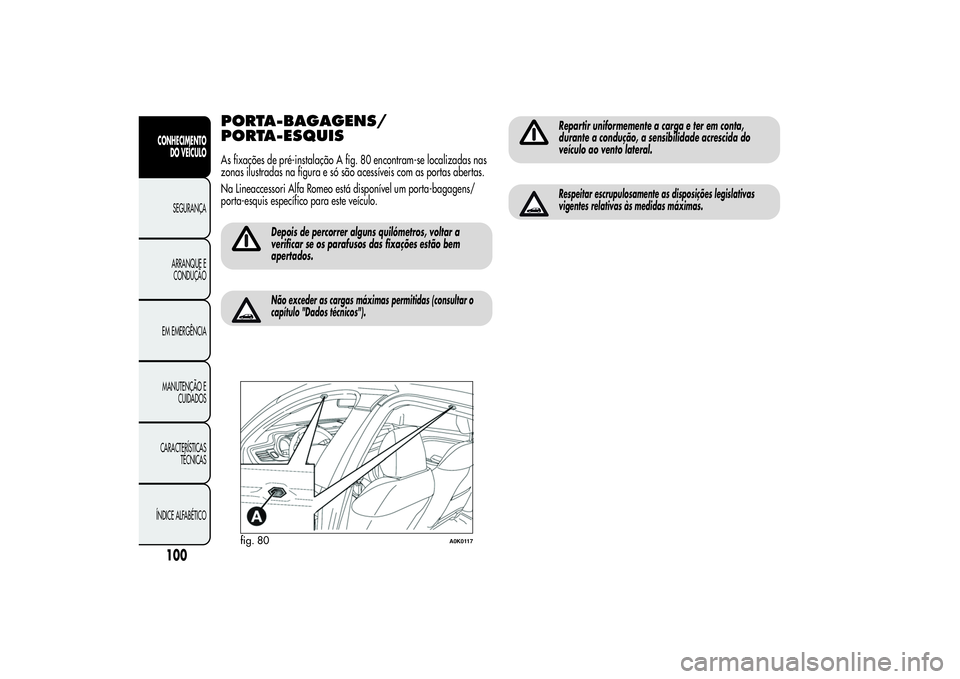

PORTA-BAGAGENS/
PORTA-ESQUISAs fixações de pré-instalação A fig. 80 encontram-se localizadas nas
zonas ilustradas na figura e só são acessíveis com as portas abertas.
Na Lineaccessori Alfa Romeo está disponível um porta-bagagens/
porta-esquis específico para este veículo.
Depois de percorrer alguns quilómetros, voltar a
verificar se os parafusos das fixações estão bem
apertados.Não exceder as cargas máximas permitidas (consultar o
capítulo "Dados técnicos").
Repartir uniformemente a carga e ter em conta,
durante a condução, a sensibilidade acrescida do
veículo ao vento lateral.Respeitar escrupulosamente as disposições legislativas
vigentes relativas às medidas máximas.
fig. 80
A0K0117
100CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
