2013 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

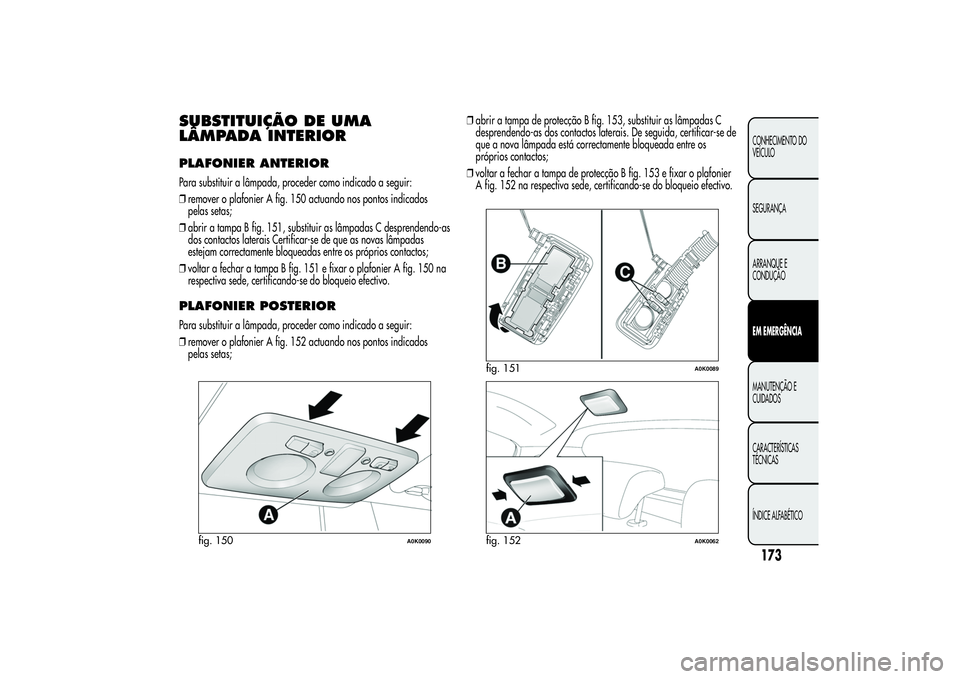

SUBSTITUIÇÃO DE UMA
LÂMPADA INTERIORPLAFONIER ANTERIORPara substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 150 actuando nos pontos indicados
pelas setas;
❒abrir a tampa B fig. 151, substituir as lâmpadas C desprendendo-as
dos contactos laterais Certificar-se de que as novas lâmpadas
estejam correctamente bloqueadas entre os próprios contactos;
❒voltar a fechar a tampa B fig. 151 e fixar o plafonier A fig. 150 na
respectiva sede, certificando-se do bloqueio efectivo.PLAFONIER POSTERIORPara substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 152 actuando nos pontos indicados
pelas setas;❒abrir a tampa de protecção B fig. 153, substituir as lâmpadas C
desprendendo-as dos contactos laterais. De seguida, certificar-se de
que a nova lâmpada está correctamente bloqueada entre os
próprios contactos;
❒voltar a fechar a tampa de protecção B fig. 153 e fixar o plafonier
A fig. 152 na respectiva sede, certificando-se do bloqueio efectivo.
fig. 150
A0K0090
fig. 151
A0K0089
fig. 152
A0K0062
173CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

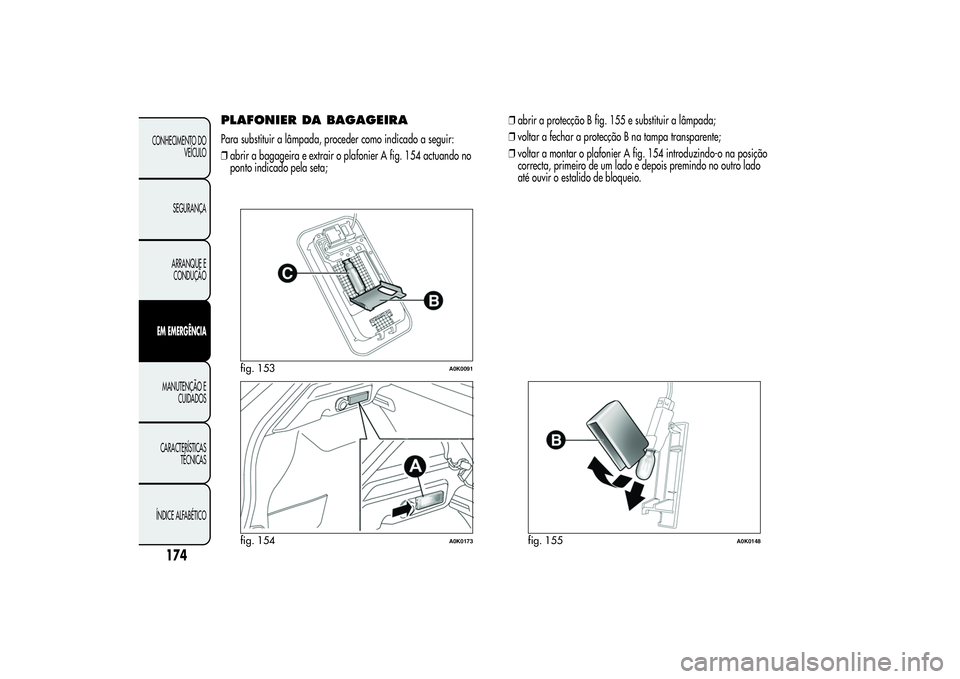

PLAFONIER DA BAGAGEIRAPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a bagageira e extrair o plafonier A fig. 154 actuando no
ponto indicado pela seta;❒abrir a protecção B fig. 155 e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A fig. 154 introduzindo-o na posição
correcta, primeiro de um lado e depois premindo no outro lado
até ouvir o estalido de bloqueio.
fig. 153
A0K0091
fig. 154
A0K0173
fig. 155
A0K0148
174
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

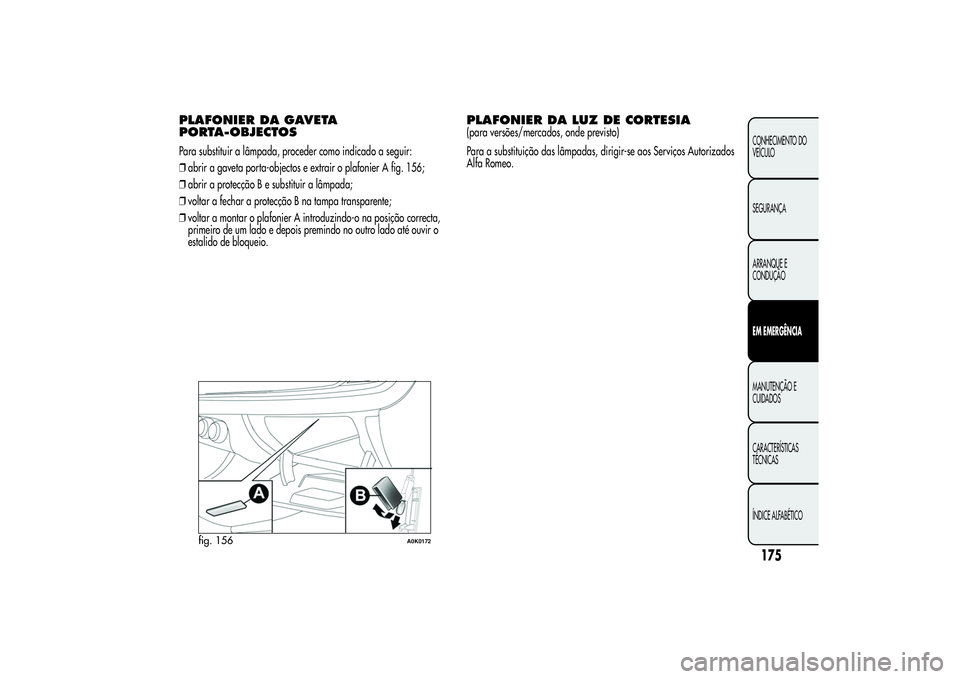

PLAFONIER DA GAVETA
PORTA-OBJECTOSPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair o plafonier A fig. 156;
❒abrir a protecção B e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A introduzindo-o na posição correcta,
primeiro de um lado e depois premindo no outro lado até ouvir o
estalido de bloqueio.
PLAFONIER DA LUZ DE CORTESIA(para versões/mercados, onde previsto)
Para a substituição das lâmpadas, dirigir-se aos Serviços Autorizados
Alfa Romeo.
fig. 156
A0K0172
175CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

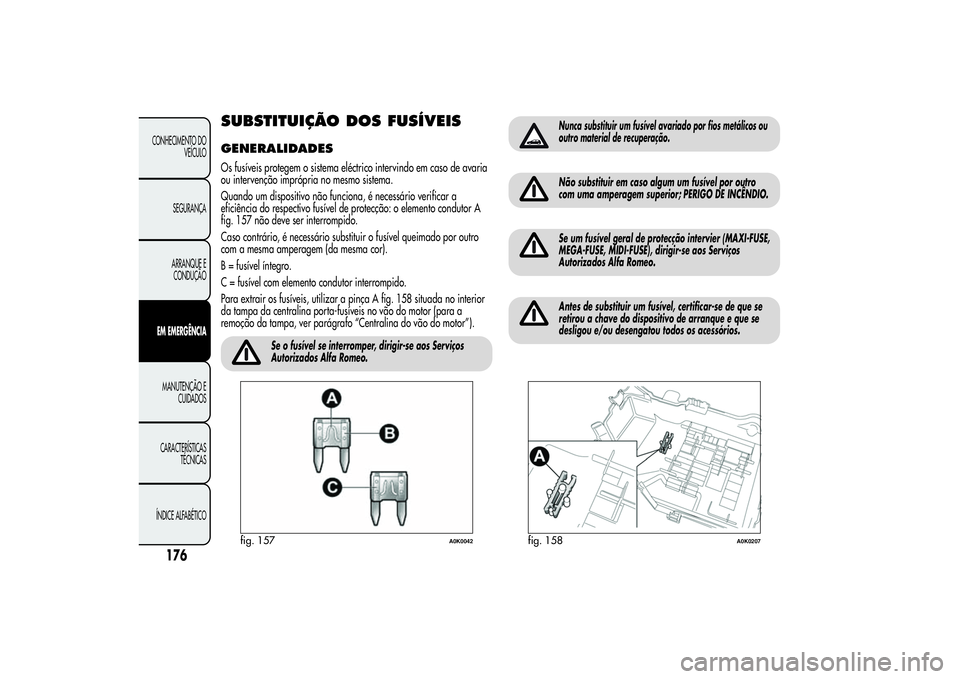

SUBSTITUIÇÃO DOS FUSÍVEISGENERALIDADESOs fusíveis protegem o sistema eléctrico intervindo em caso de avaria
ou intervenção imprópria no mesmo sistema.
Quando um dispositivo não funciona, é necessário verificar a
eficiência do respectivo fusível de protecção: o elemento condutor A
fig. 157 não deve ser interrompido.
Caso contrário, é necessário substituir o fusível queimado por outro
com a mesma amperagem (da mesma cor).
B = fusível íntegro.
C = fusível com elemento condutor interrompido.
Para extrair os fusíveis, utilizar a pinça A fig. 158 situada no interior
da tampa da centralina porta-fusíveis no vão do motor (para a
remoção da tampa, ver parágrafo “Centralina do vão do motor”).
Se o fusível se interromper, dirigir-se aos Serviços
Autorizados Alfa Romeo.
Nunca substituir um fusível avariado por fios metálicos ou
outro material de recuperação.Não substituir em caso algum um fusível por outro
com uma amperagem superior; PERIGO DE INCÊNDIO.Se um fusível geral de protecção intervier (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), dirigir-se aos Serviços
Autorizados Alfa Romeo.Antes de substituir um fusível, certificar-se de que se
retirou a chave do dispositivo de arranque e que se
desligou e/ou desengatou todos os acessórios.
fig. 157
A0K0042
fig. 158
A0K0207
176
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

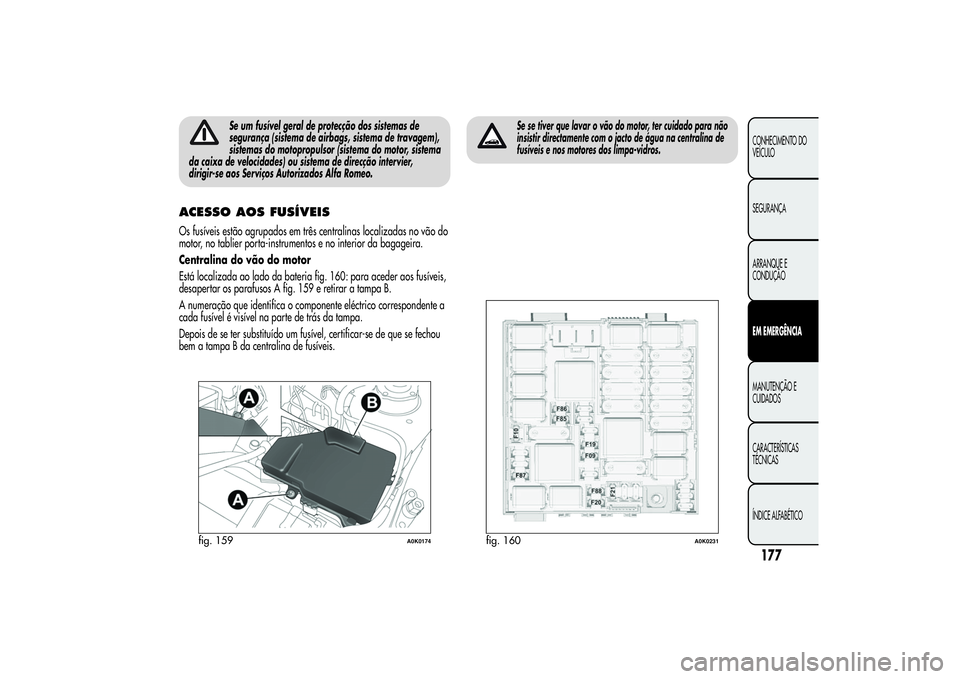

Se um fusível geral de protecção dos sistemas de
segurança (sistema de airbags, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sistema
da caixa de velocidades) ou sistema de direcção intervier,
dirigir-se aos Serviços Autorizados Alfa Romeo.
ACESSO AOS FUSÍVEISOs fusíveis estão agrupados em três centralinas localizadas no vão do
motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor
Está localizada ao lado da bateria fig. 160: para aceder aos fusíveis,
desapertar os parafusos A fig. 159 e retirar a tampa B.
A numeração que identifica o componente eléctrico correspondente a
cada fusível é visível na parte de trás da tampa.
Depois de se ter substituído um fusível, certificar-se de que se fechou
bem a tampa B da centralina de fusíveis.
Se se tiver que lavar o vão do motor, ter cuidado para não
insistir directamente com o jacto de água na centralina de
fusíveis e nos motores dos limpa-vidros.
fig. 159
A0K0174
fig. 160
A0K0231
177CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

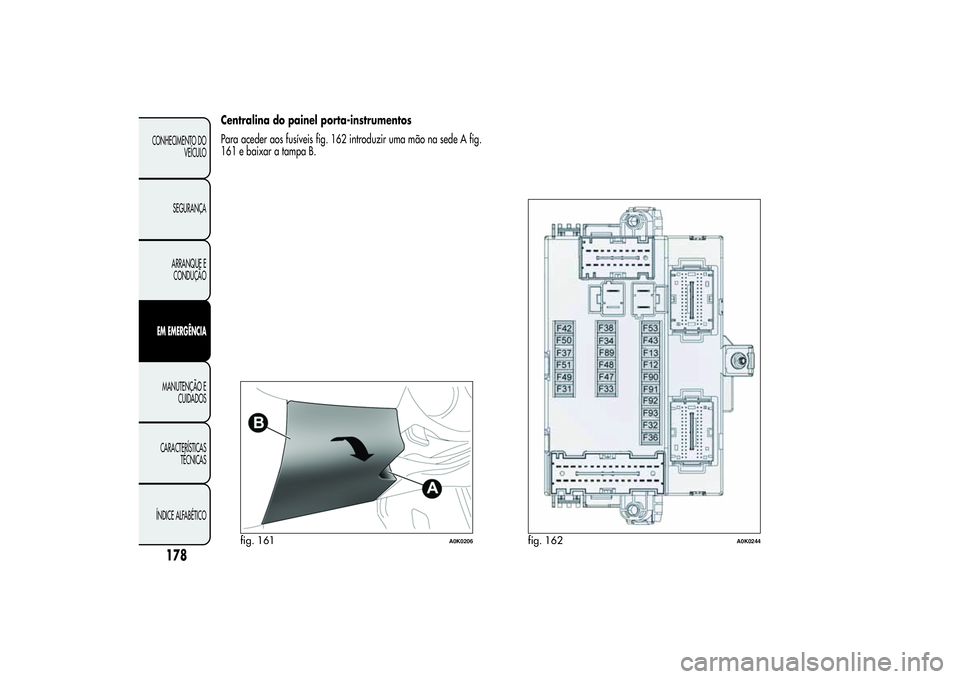

Centralina do painel porta-instrumentos
Para aceder aos fusíveis fig. 162 introduzir uma mão na sede A fig.
161 e baixar a tampa B.
fig. 161
A0K0206
fig. 162
A0K0244
178
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

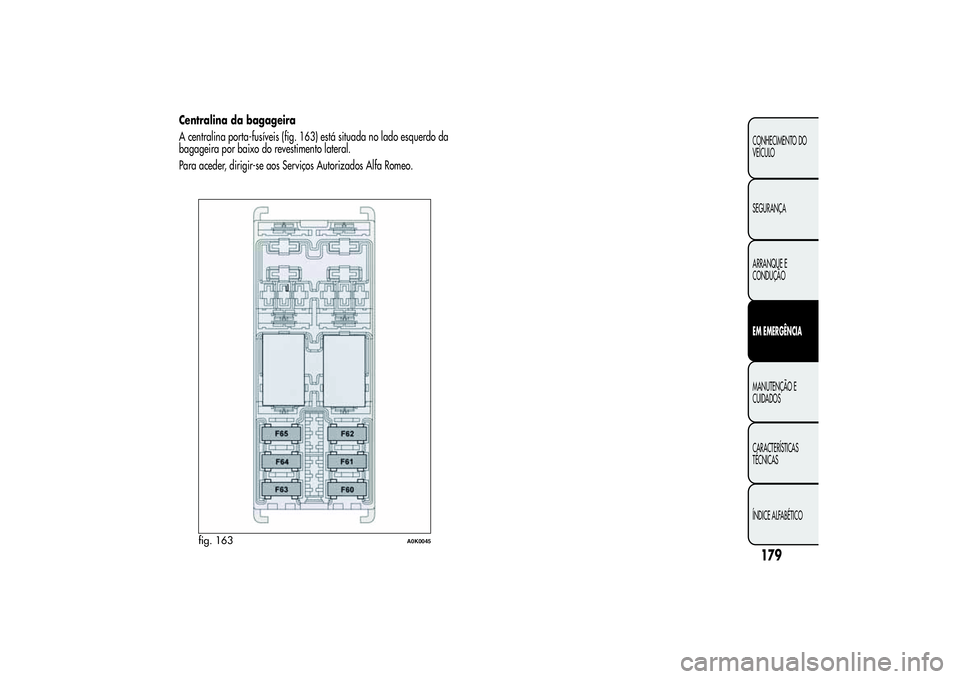

Centralina da bagageira
A centralina porta-fusíveis (fig. 163) está situada no lado esquerdo da
bagageira por baixo do revestimento lateral.
Para aceder, dirigir-se aos Serviços Autorizados Alfa Romeo.
fig. 163
A0K0045
179CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

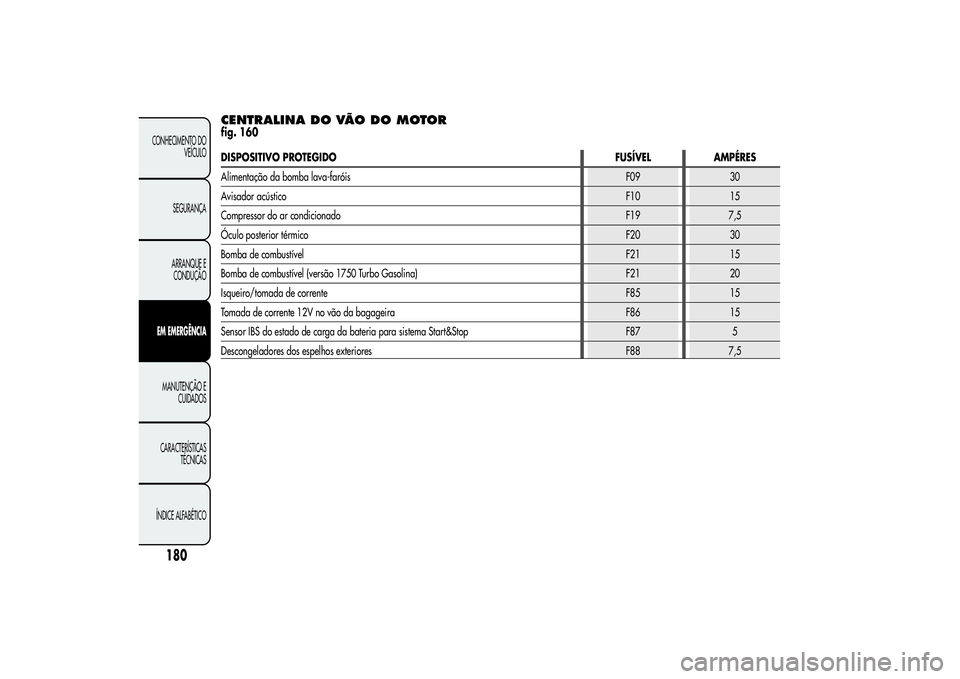

CENTRALINA DO VÃO DO MOTORfig. 160DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Alimentação da bomba lava-faróis F09 30
Avisador acústicoF10 15
Compressor do ar condicionadoF19 7,5
Óculo posterior térmicoF20 30
Bomba de combustívelF21 15
Bomba de combustível (versão 1750 Turbo Gasolina) F21 20
Isqueiro/tomada de correnteF85 15
Tomada de corrente 12V no vão da bagageira F86 15
Sensor IBS do estado de carga da bateria para sistema Start&Stop F87 5
Descongeladores dos espelhos exteriores F88 7,5
