2013 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

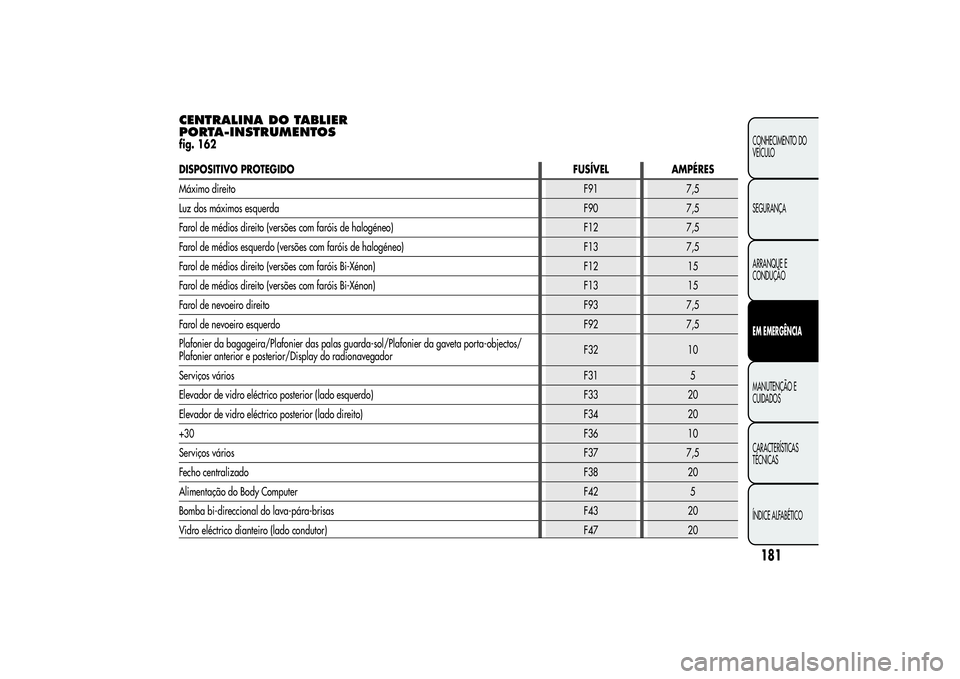

CENTRALINA DO TABLIER
PORTA-INSTRUMENTOSfig. 162DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Máximo direitoF91 7,5
Luz dos máximos esquerdaF90 7,5
Farol de médios direito (versões com faróis de halogéneo) F12 7,5
Farol de médios esquerdo (versões com faróis de halogéneo) F13 7,5
Farol de médios direito (versões com faróis Bi-Xénon) F12 15
Farol de médios direito (versões com faróis Bi-Xénon) F13 15
Farol de nevoeiro direitoF93 7,5
Farol de nevoeiro esquerdoF92 7,5
Plafonier da bagageira/Plafonier das palas guarda-sol/Plafonier da gaveta porta-objectos/
Plafonier anterior e posterior/Display do radionavegadorF32 10
Serviços váriosF31 5
Elevador de vidro eléctrico posterior (lado esquerdo) F33 20
Elevador de vidro eléctrico posterior (lado direito) F34 20
+30F36 10
Serviços váriosF37 7,5
Fecho centralizadoF38 20
Alimentação do Body ComputerF42 5
Bomba bi-direccional do lava-pára-brisas F43 20
Vidro eléctrico dianteiro (lado condutor) F47 20
181CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

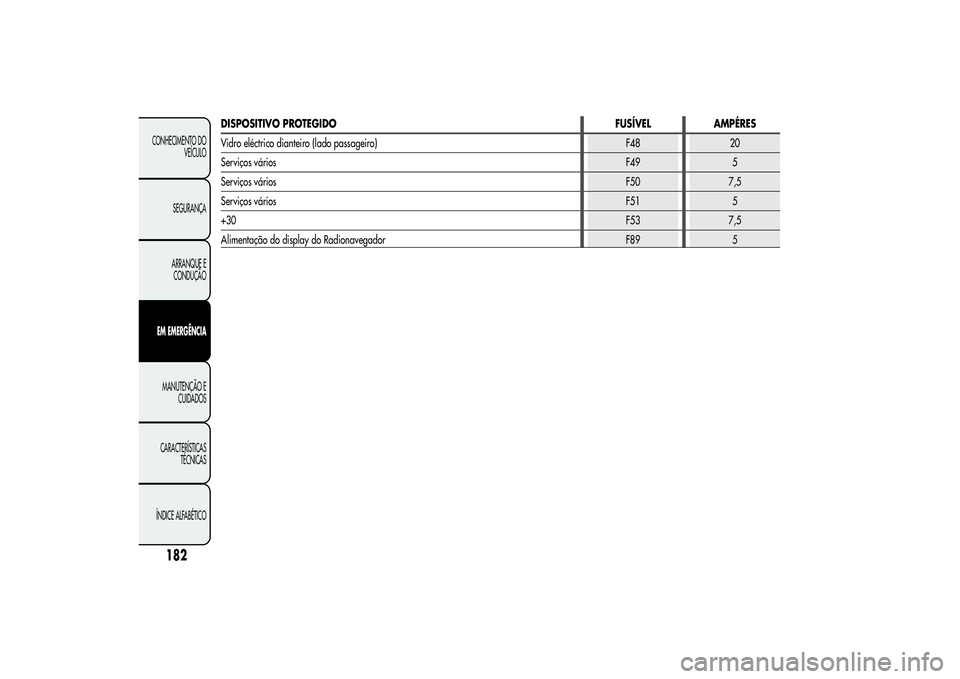

DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Vidro eléctrico dianteiro (lado passageiro) F48 20
Serviços váriosF49 5
Serviços váriosF50 7,5
Serviços váriosF51 5
+30F53 7,5
Alimentação do display do Radionavegador F89 5
182
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

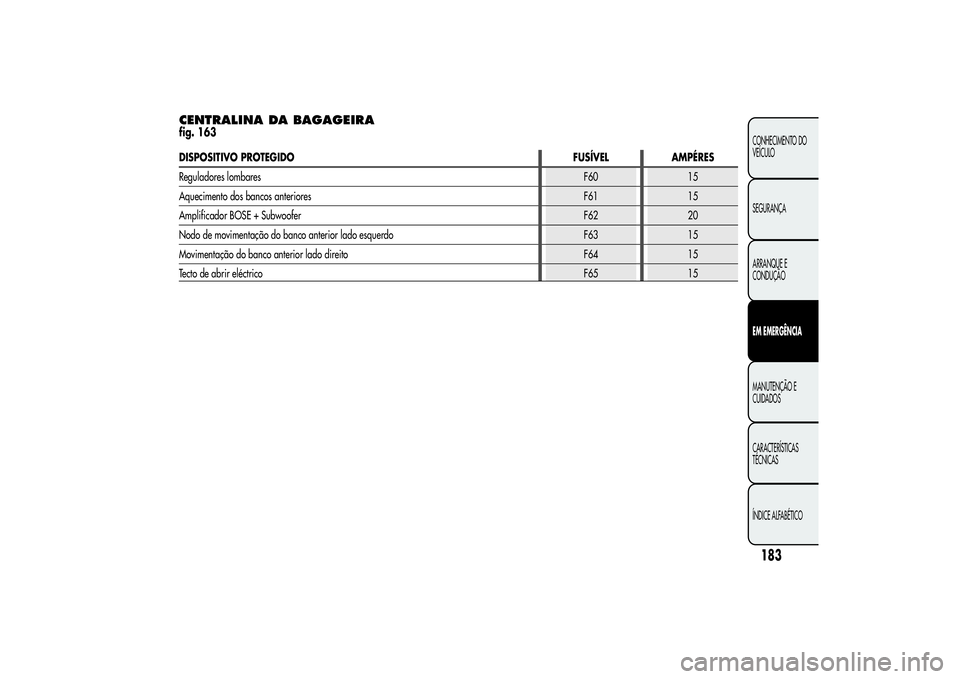

CENTRALINA DA BAGAGEIRAfig. 163DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Reguladores lombaresF60 15
Aquecimento dos bancos anteriores F61 15
Amplificador BOSE + SubwooferF62 20
Nodo de movimentação do banco anterior lado esquerdo F63 15
Movimentação do banco anterior lado direito F64 15
Tecto de abrir eléctricoF65 15
183CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

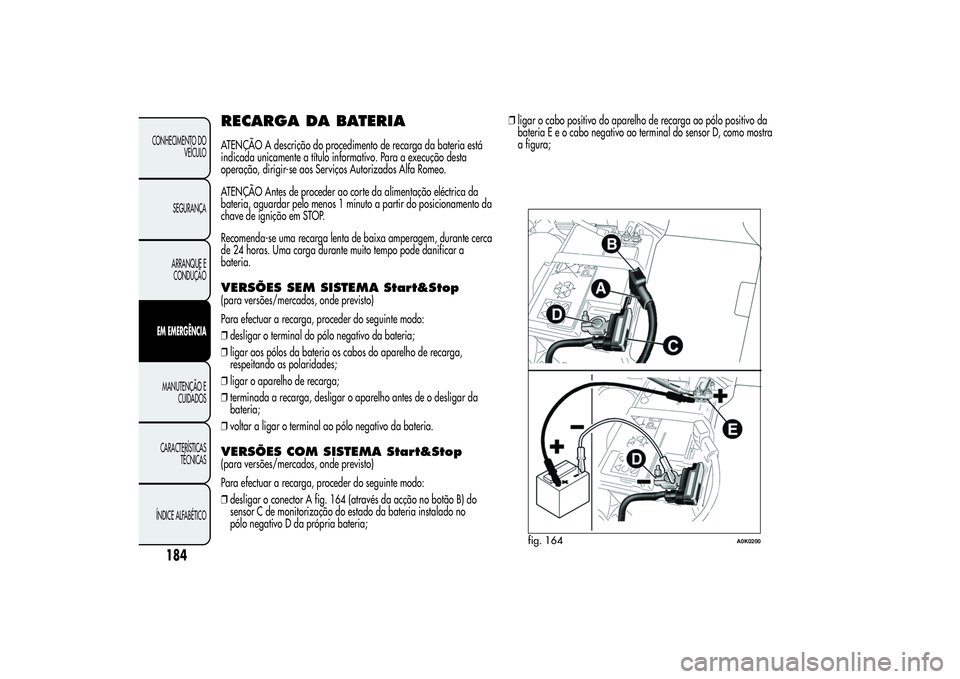

RECARGA DA BATERIAATENÇÃO A descrição do procedimento de recarga da bateria está
indicada unicamente a título informativo. Para a execução desta
operação, dirigir-se aos Serviços Autorizados Alfa Romeo.
ATENÇÃO Antes de proceder ao corte da alimentação eléctrica da
bateria, aguardar pelo menos 1 minuto a partir do posicionamento da
chave de ignição em STOP.
Recomenda-se uma recarga lenta de baixa amperagem, durante cerca
de 24 horas. Uma carga durante muito tempo pode danificar a
bateria.VERSÕES SEM SISTEMA Start&Stop(para versões/mercados, onde previsto)
Para efectuar a recarga, proceder do seguinte modo:
❒desligar o terminal do pólo negativo da bateria;
❒ligar aos pólos da bateria os cabos do aparelho de recarga,
respeitando as polaridades;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho antes de o desligar da
bateria;
❒voltar a ligar o terminal ao pólo negativo da bateria.VERSÕES COM SISTEMA Start&Stop(para versões/mercados, onde previsto)
Para efectuar a recarga, proceder do seguinte modo:
❒desligar o conector A fig. 164 (através da acção no botão B) do
sensor C de monitorização do estado da bateria instalado no
pólo negativo D da própria bateria;❒ligar o cabo positivo do aparelho de recarga ao pólo positivo da
bateria E e o cabo negativo ao terminal do sensor D, como mostra
a figura;
fig. 164
A0K0200
184
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

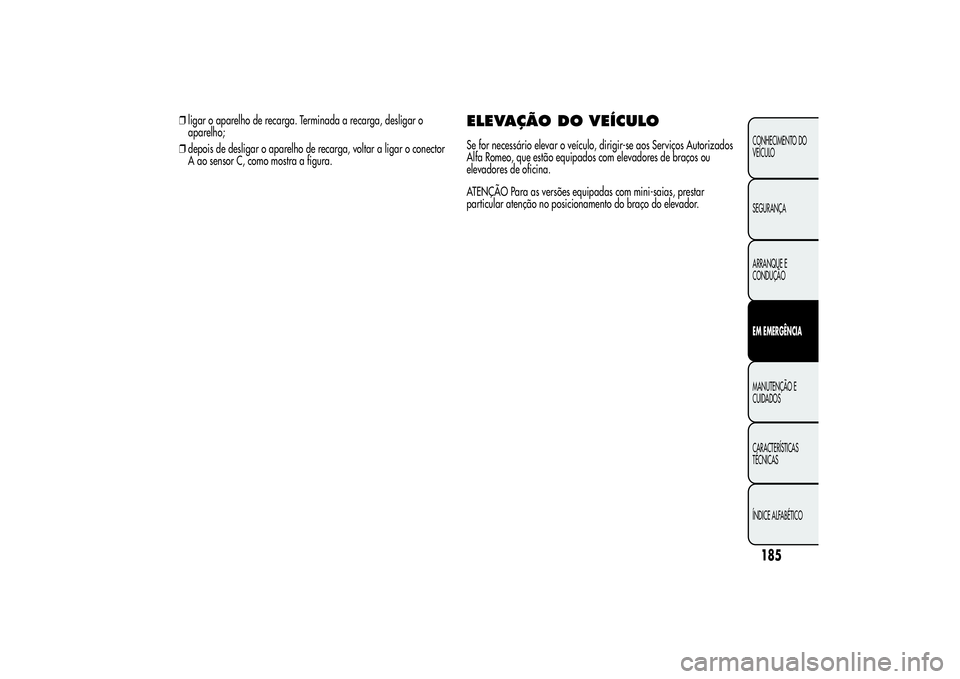

❒ligar o aparelho de recarga. Terminada a recarga, desligar o
aparelho;
❒depois de desligar o aparelho de recarga, voltar a ligar o conector
A ao sensor C, como mostra a figura.
ELEVAÇÃO DOVEÍCULOSe for necessário elevar o veículo, dirigir-se aos Serviços Autorizados
Alfa Romeo, que estão equipados com elevadores de braços ou
elevadores de oficina.
ATENÇÃO Para as versões equipadas com mini-saias, prestar
particular atenção no posicionamento do braço do elevador.
185CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

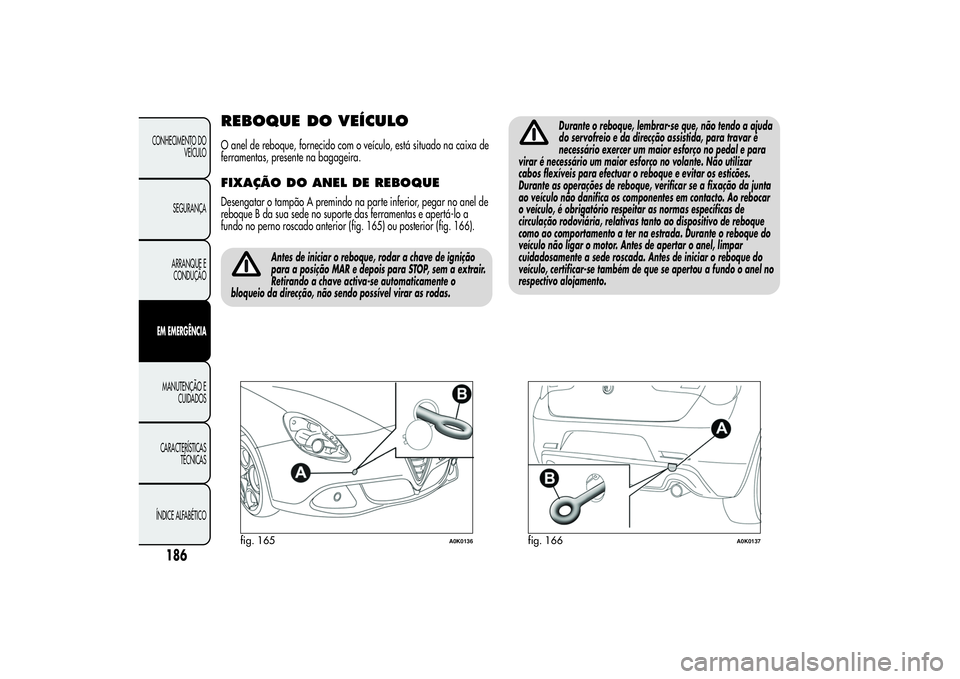

REBOQUE DO VEÍCULOO anel de reboque, fornecido com o veículo, está situado na caixa de
ferramentas, presente na bagageira.FIXAÇÃO DOANEL DE REBOQUEDesengatar o tampão A premindo na parte inferior, pegar no anel de
reboque B da sua sede no suporte das ferramentas e apertá-lo a
fundo no perno roscado anterior (fig. 165) ou posterior (fig. 166).
Antes de iniciar o reboque, rodar a chave de ignição
para a posição MAR e depois para STOP, sem a extrair.
Retirando a chave activa-se automaticamente o
bloqueio da direcção, não sendo possível virar as rodas.
Durante o reboque, lembrar-se que, não tendo a ajuda
do servofreio e da direcção assistida, para travar é
necessário exercer um maior esforço no pedal e para
virar é necessário um maior esforço no volante. Não utilizar
cabos flexíveis para efectuar o reboque e evitar os esticões.
Durante as operações de reboque, verificar se a fixação da junta
ao veículo não danifica os componentes em contacto. Ao rebocar
o veículo, é obrigatório respeitar as normas específicas de
circulação rodoviária, relativas tanto ao dispositivo de reboque
como ao comportamento a ter na estrada. Durante o reboque do
veículo não ligar o motor. Antes de apertar o anel, limpar
cuidadosamente a sede roscada. Antes de iniciar o reboque do
veículo, certificar-se também de que se apertou a fundo o anel no
respectivo alojamento.
fig. 165
A0K0136
fig. 166
A0K0137
186
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

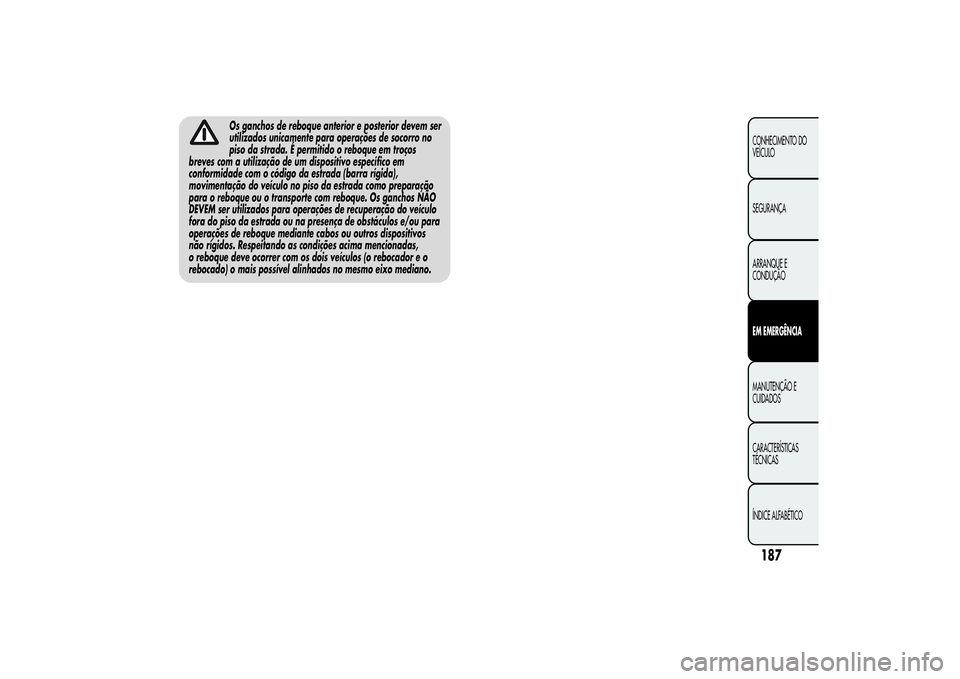

Os ganchos de reboque anterior e posterior devem ser
utilizados unicamente para operações de socorro no
piso da strada. É permitido o reboque em troços
breves com a utilização de um dispositivo específico em
conformidade com o código da estrada (barra rígida),
movimentação do veículo no piso da estrada como preparação
para o reboque ou o transporte com reboque. Os ganchos NÃO
DEVEM ser utilizados para operações de recuperação do veículo
fora do piso da estrada ou na presença de obstáculos e/ou para
operações de reboque mediante cabos ou outros dispositivos
não rígidos. Respeitando as condições acima mencionadas,
o reboque deve ocorrer com os dois veículos (o rebocador e o
rebocado) o mais possível alinhados no mesmo eixo mediano.
187CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

MANUTENÇÃO E CUIDADOS
MANUTENÇÃO PROGRAMADAUma correcta manutenção é determinante para garantir ao veículo
uma longa duração em condições ideais.
Por isso, a Alfa Romeo criou uma série de controlos e intervenções de
manutenção a cada 30.000 quilómetros (versões 1.4 gasolina) ou a
cada 35.000 (versões 1750 Turbo Gasolina e versões diesel).
Antes dos 30.000/35.000 km e, posteriormente, entre uma inspecção
e outra, é, contudo, sempre necessário ter em atenção as indicações
no Plano de Manutenção Programada (ex. verificar periodicamente o
nível dos líquidos, a pressão dos pneus, etc...).
O serviço de Manutenção Programada é efectuado pelos Serviços
Autorizados Alfa Romeo com prazos pré-fixados. Se durante a
efectuação de cada intervenção, além das operações previstas, se
apresentar a necessidade de outras substituições ou reparações,
as mesmas poderão ser efectuadas somente com o explícito acordo do
Cliente. Se o veículo é utilizado frequentemente para o reboque de
atrelados, é necessário reduzir o intervalo entre uma manutenção
programada e outra.AVISOS
A 2000 km do prazo da manutenção o display mostra uma
mensagem.
Os cupões de Manutenção Programada são prescritos pelo Construtor.
A não execução dos mesmos pode comportar a cessação da
garantia.
É aconselhável assinalar aos Serviços Autorizados Alfa Romeo
eventuais pequenas anomalias de funcionamento, sem esperar a
execução da próxima inspecção.
