2012 Lancia Flavia Instructieboek (in Dutch)

Om schade aan uw auto te voorkomen
is de juiste sleepuitrusting vereist. Ge-
bruik uitsluitend sleepstangen en an-
dere uitrusting die speciaal voor dit
doel zijn gemaakt en volgt de instruc-
ties van de fabrikant van de uitrus-
ting. Het gebruik van veiligheidsket-
tingen is verplicht. Bevestig
sleepstangen of andere sleepuitrus-
ting altijd aan een dragend deel van
de auto, nooit aan bumpers of hieraan
bevestigde beugels. De verkeersvoor-
schriften met betrekking tot het sle-
pen van voertuigen moeten worden
opgevolgd.
Wanneer u tijdens het slepen accessoi-
res wenst te gebruiken (ruitenwissers,
ruitontdooier, enz.), dient de contact-
schakelaar in stand ON/RUN te staan
en niet in stand ACC.
LET OP!
 Gebruik geen takelsysteem metsleeplus om de auto te slepen. Dit
kan het bumperpaneel beschadi-
gen.
 Bij het vastmaken van de auto op
een autoambulance mogen de on-
derdelen in de wielophanging
vóór of achter niet worden vastge-
maakt. Door een foutieve sleep-
wijze kan uw auto worden bescha-
digd.
 Duw of sleep deze auto niet met
een ander voertuig, omdat anders
het bumperpaneel en de versnel-
lingsbak beschadigd kan raken.
 Als de te slepen auto bestuurbaar
moet blijven, moet het contactslot
in de stand ON staan en niet in de
standen LOCK of ACC. AUTOMATISCHE
VERSNELLINGSBAK
De fabrikant raadt aan de auto op een
autoambulance te vervoeren (alle
wielen VAN de grond).
Als geen autoambulance beschikbaar
is en de versnellingsbak nog werkt,
kan de auto onder de volgende voor-
waarden met alle wielen op de grond
worden gesleept:
 De schakelhendel moet in de stand
NEUTRAL staan.
 De sleepafstand mag niet langer zijn dan 24 km.
 De rijsnelheid mag niet hoger dan 40 km/u zijn.
194

Als de transmissie niet werkt of de
auto moet worden gesleept met een
snelheid van meer dan 40 km/u of
over een afstand van meer dan
24 km, mogen de voorwielen tij-
dens het slepen niet de weg raken
(gebruik een flatbed-truck, dolly
of hefapparatuur die de voorwie-
len omhoog houdt).LET OP!
Als met een snelheid van meer dan
40 km/u of over een afstand van
meer dan 24 km wordt gesleept met
de voorwielen op de weg, kan zware
schade aan de transmissie ontstaan.
Dergelijke schade wordt niet gedekt
door de standaardgarantie.ZONDER
CONTACTSLEUTEL
Er moeten speciale voorzorgsmaatre-
gelen worden genomen wanneer de
auto wordt gesleept met de contact-
schakelaar in de stand LOCK. De
beste methode om uw auto te vervoe-
ren is op een trailer of dieplader. Als
deze echter niet beschikbaar is, mag
uw auto met een takelwagen met een
"bril" worden gesleept. Het achter-
waarts slepen (met de voorwielen op
de grond) is niet toegestaan, omdat de
transmissie dan wordt beschadigd.
Als het achterwaarts slepen het enige
alternatief is, moeten de voorwielen
op een dolly worden geplaatst. Om
schade aan uw auto te voorkomen is
de juiste sleepuitrusting vereist.
LET OP!
Als u deze sleepmethoden niet volgt,
kan dit ernstige schade aan de ver-
snellingsbak tot gevolg hebben. Der-
gelijke schade wordt niet gedekt
door de standaardgarantie.
195

196

7
ONDERHOUD VAN UW AUTO
 MOTORCOMPARTIMENT — 2,4-LITER BENZINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
 BOORDDIAGNOSESYSTEEM — OBD II . . . . . . . 200
 VERVANGENDE ONDERDELEN . . . . . . . . . . . . 200
 ONDERHOUDSPROCEDURES . . . . . . . . . . . . . . 200  MOTOROLIE . . . . . . . . . . . . . . . . . . . . . . . . . 201
 MOTOROLIEFILTER . . . . . . . . . . . . . . . . . . . 202
 LUCHTFILTER . . . . . . . . . . . . . . . . . . . . . . . 202
 ONDERHOUDSVRIJE ACCU . . . . . . . . . . . . . 203

ONDERHOUD VAN DE AIRCONDITIONING
. . . 203
 AIRCOLUCHTFILTER . . . . . . . . . . . . . . . . . . 204
 SMEREN VAN CARROSSERIEDELEN . . . . . . 205
 RUITENWISSERBLADEN . . . . . . . . . . . . . . . 206
 RUITENSPROEIERVLOEISTOF BIJVULLEN . . . . . . . . . . . . . . . . . . . . . . . . . . 206
 UITLAATSYSTEEM . . . . . . . . . . . . . . . . . . . . 207
 KOELSYSTEEM . . . . . . . . . . . . . . . . . . . . . . . 208
 REMSYSTEEM . . . . . . . . . . . . . . . . . . . . . . . . 211
 AUTOMATISCHE VERSNELLINGSBAK . . . . . 213
 VERZORGING VAN DE AUTO EN BESCHERMING TEGEN ROEST . . . . . . . . . . 214
197

 BEKERHOUDERS IN DEMIDDENCONSOLE REINIGEN . . . . . . . . . . . 217
 VERZORGING VAN CABRIOLETDAK . . . . . . 217
 VERZORGING VAN AFDICHTSTRIPPEN - ZACHT EN HARD DAK . . . . . . . . . . . . . . . . . 219
 ZEKERINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . 219  GEÏNTEGREERDE VOEDINGSMODULE . . . . 219
 STALLEN VAN DE AUTO . . . . . . . . . . . . . . . . . . 222
 VERVANGENDE LAMPEN . . . . . . . . . . . . . . . . . 222
 GLOEILAMPEN VERVANGEN . . . . . . . . . . . . . . 223  KOPLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
 RICHTINGAANWIJZER VÓÓR . . . . . . . . . . . . 223
 MISTLAMP VÓÓR . . . . . . . . . . . . . . . . . . . . . 224
 RICHTINGAANWIJZER ACHTER . . . . . . . . . . 224
 ACHTERUITRIJLICHT . . . . . . . . . . . . . . . . . 225
 LAMPJE KENTEKENPLAAT . . . . . . . . . . . . . 225
 VLOEISTOFINHOUD . . . . . . . . . . . . . . . . . . . . . 225
 VLOEISTOFFEN, SMEERMIDDELEN EN ORIGINELE ONDERDELEN . . . . . . . . . . . . . . . . 226
 MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
 CHASSIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227
198

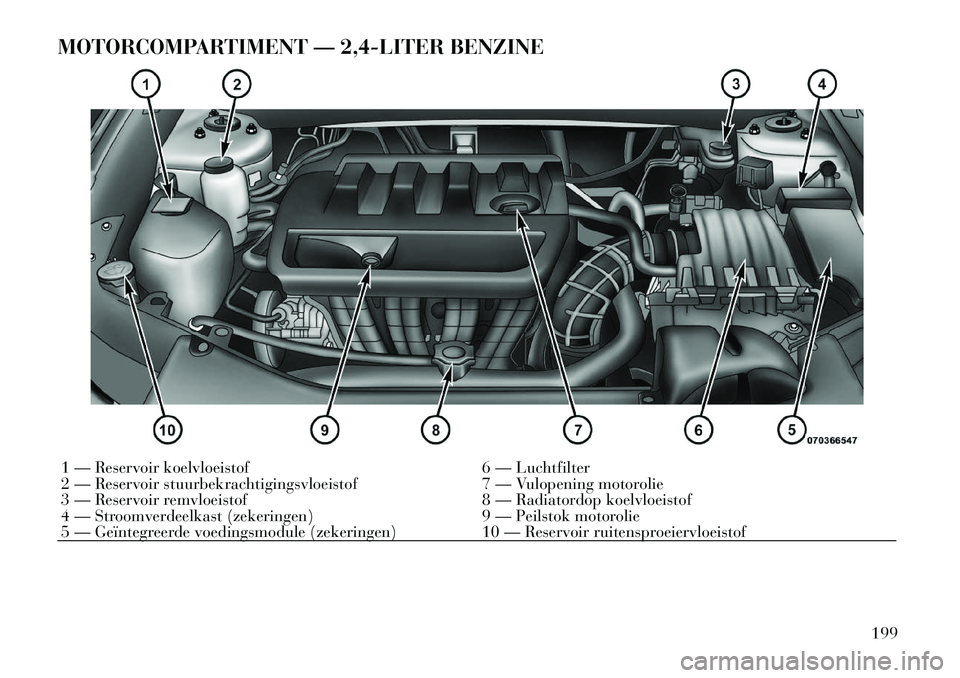

MOTORCOMPARTIMENT — 2,4-LITER BENZINE1 — Reservoir koelvloeistof6 — Luchtfilter
2 — Reservoir stuurbekrachtigingsvloeistof 7 — Vulopening motorolie
3 — Reservoir remvloeistof 8 — Radiatordop koelvloeistof
4 — Stroomverdeelkast (zekeringen) 9 — Peilstok motorolie
5 — Geïntegreerde voedingsmodule (zekeringen) 10 — Reservoir ruitensproeiervloeistof
199

BOORDDIAGNOSE-
SYSTEEM — OBD II
Uw auto is uitgerust met een geavan-
ceerd diagnosesysteem genaamd OBD
II (On-Board Diagnostic). Dit systeem
bewaakt de regelsystemen voor uit-
laatgasemissie, de motor en de auto-
matische versnellingsbak. Als deze
systemen correct werken, zal uw auto
uitstekende prestaties leveren, brand-
stof besparen en lage emissiewaarden
hebben die aan de strengste eisen vol-
doen.
Als een van deze systemen onderhoud
nodig heeft, zorgt OBD II ervoor dat
het storingslampje gaat branden.
Daarnaast slaat het systeem diagnos-
tische codes en andere gegevens op die
monteurs kunnen helpen bij het uit-
voeren van reparaties. Hoewel u dan
meestal nog met de auto kunt rijden
en niet gesleept hoeft te worden, dient
u toch zo spoedig mogelijk uw dealer
te bezoeken voor service.
LET OP!
 Als u lange tijd blijft rijden meteen brandend storingslampje kan
het emissieregelsysteem verder
beschadigd raken. Het kan ook
van invloed zijn op het brandstof-
verbruik en het rijgedrag. De auto
vereist onderhoud om emissietests
te kunnen uitvoeren.
 Als het storingslampje knippert
terwijl de motor draait, treden
schade aan de katalysator en ver-
mogensverlies op. Raadpleeg dan
onmiddellijk uw dealer.
VERVANGENDE
ONDERDELEN
Het gebruik van originele onderdelen
voor normaal/periodiek onderhoud
en voor reparaties wordt ten zeerste
aanbevolen om zeker te zijn van de
gespecificeerde prestaties.
Schade of storingen die worden ver-
oorzaakt door het gebruik van onder-
delen die niet van dezelfde kwaliteit
zijn als originele onderdelen voor on- derhoud en reparatie, worden niet ge-
dekt door de garantie van de fabri-
kant.
ONDERHOUDS-
PROCEDURES
De volgende pagina's bevatten de
vereiste
onderhoudswerkzaamheden
zoals vastgesteld door de fabrikant
van uw auto.
Naast de onderhoudsaspecten die
worden vermeld in het onderhouds-
schema zijn er mogelijk ook andere
componenten die op een later tijdstip
onderhoud vereisen of vervangen
moeten worden.
LET OP!
 Onvoldoende onderhoud van uw auto of het achterwege laten van
benodigde beurten en reparaties
kan leiden tot duurdere repara-
ties, schade aan andere onderde-
len of slechtere prestaties van de
auto. Laat mogelijke storingen
onmiddellijk onderzoeken bij een
erkende dealer of garagebedrijf.
(Vervolgd)
200

LET OP!(Vervolgd)
 Laat het onderhoud van uw auto
over aan een LANCIA-dealer.
Voor routine-onderhoud en klein
onderhoud dat u zelf wilt uitvoe-
ren, raden wij u aan om het juiste
gereedschap, originele reserveon-
derdelen van LANCIA en de ver-
eiste vloeistoffen te gebruiken.
Voer geen onderhoud uit als u
geen ervaring hebt.
 Uw auto is vervaardigd met ver-
beterde vloeistoffen, waardoor de
prestaties en duurzaamheid van
uw auto behouden blijven en er
langere onderhoudsintervallen
mogelijk zijn. Gebruik geen che-
micaliën voor het spoelen van on-
derdelen, aangezien de chemica-
liën de motor, versnellingsbak,
stuurbekrachtiging of airconditio-
ning kunnen beschadigen. Derge-
lijke schade wordt niet gedekt
door de standaardgarantie. Als
het nodig is om te spoelen van-
wege een storing, gebruik daar-
voor dan alleen de voorgeschreven
vloeistof. MOTOROLIE
Oliepeil controleren
Om een optimale smering van de mo-
tor te waarborgen, moet de motorolie
op het juiste peil worden gehouden.
Het ideale tijdstip voor een controle
van het motoroliepeil is ongeveer vijf
minuten nadat een volledig opge-
warmde motor is uitgezet.
Controleer het oliepeil niet voordat u
de motor start, wanneer de auto een
nacht niet gebruikt is. Als u het olie-
peil controleert wanneer de motor
koud is, wordt het peil niet correct
gemeten.
Controleer het oliepeil als de auto op
een vlakke ondergrond staat en alleen
wanneer de motor warm is. De meting
is dan nauwkeuriger. Het oliepeil
moet gehandhaafd blijven tussen de
merktekens op de peilstok. De peil-
stok is gemarkeerd met een kruisarce-
ring met het woord SAFE (veilig) of
een deel met kruisarcering met de
woorden MIN aan de ondergrens en
MAX aan de bovengrens. Bijvullen
met één liter olie als het oliepeil bij de
ondergrens staat brengt het peil terug
naar de bovengrens van de marke-
ring.
LET OP!
 Vul niet te veel olie bij. Als er
teveel olie wordt bijgevuld, komt
er lucht in de olie, wat kan leiden
tot verlies van de oliedruk en toe-
name van de olietemperatuur. Dit
kan leiden tot motorschade.
Plaats de olievuldop terug en
draai hem goed vast nadat u olie
hebt toegevoegd.
 Laat het onderhoud van uw auto
over aan een LANCIA-dealer.
Voor routine-onderhoud en klein
onderhoud dat u zelf wilt uitvoe-
ren, raden wij u aan om het juiste
gereedschap, originele reserveon-
derdelen van LANCIA en de ver-
eiste vloeistoffen te gebruiken.
Voer geen onderhoud uit als u
geen ervaring hebt.
Motorolie verversen
Raadpleeg het hoofdstuk "Onder-
houdsschema" voor de juiste onder-
houdsintervallen.
201
