2011 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

11
i
207
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
БУКСИРОВКА
АВТОМОБИЛЯ

Доступ к инструментам

Буксировочное кольцо расположено под по-
лом в багажном отсеке.
Чтобы достать его:


)
откройте багажный отсек,

)
поднимите полик,

)
закрепите его, зацепив шнур за крючок
держателя полки,

)
выньте пластиковый ящик,

)
выньте буксировочное кольцо из инстру-
ментального модуля.
Рекомендации по букировке своего или пос-
тороннего
автомобиля с использованием ме-
ханического буксировочного устройства.
ЗАМЕНА ЩЕТКИ
СТЕКЛООЧИСТИТЕЛЯ

Снятие щетки



)
Поднимите рычаг стеклоочистителя.

)
Снимите щетку с фиксатора.



Установка щетки



)
Установите щетку на фиксатор рычага.

)
Осторожно опустите рычаг на стекло.



Замена щетки на ветровом стекле



)
До истечения первой минуты после вы-
ключения зажигания включите стеклоочис-
титель: его щетки остановятся посередине
ветрового стекла.



После замены щетки на ветровом
стекле



)
Включите зажигание.

)
Вновь включите стеклоочиститель,
чтобы щетки стали на место.



Общие рекомендации

Соблюдайте действующие в Вашей
стране правила.
Убедитесь, что масса буксирующего ав-
томобиля выше массы буксируемого.
Водитель обязан находиться за рулем
буксируемого автомобиля.
На автострадах и скоростных автома-
гистралях движение на буксире запре-
щено.
Для буксировки автомобиля используй-
те только сертифицированную жесткую
штангу; тросы, канаты и лямки катего-
рически запрещены
.
При буксировке с остановленным дви-
гателем усилители тормозной системы
и рулевого управления не работают.
Необходимо вызвать специалиста с
эвакуатором в следующих случаях:


- автомобиль вышел из строя на ав-
тостраде или скоростной автома-
гистрали,

- не включается нейтральная пере-
дача, рулевая колонка не снима-
ется с блокировки, не
отпускается
стояночный тормоз,

- требуется эвакуация автомобиля с
опорой только на два колеса,

- нет в наличии сертифицированной
буксирной штанги...

11
i
208
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ


Буксировка Вашего автомобиля



)
Откройте заглушку в переднем бампере,
нажав на нее снизу.

)
Вверните буксировочное кольцо до упора.

)
Установите буксирную штангу.

)
Установите рычаг переключения передач
в нейтральное положение (положение N

в секвентальной коробке передач или
автоматической).

)
Откройте заглушку в заднем бампере,
нажав на нее снизу.

)
Вверните
буксировочное кольцо до упора.

)
Установите буксирную штангу.

)
Включите фонари аварийной сигнализа-
ции на обоих автомобилях.

)
Начните движение плавно и поезжайте
на медленной скорости на короткое
расстояние.



Буксировка другого автомобиля
Несоблюдение этого требования может
вывести из строя элементы тормозной
системы и трансмиссии, обеспечиваю-
щие притормаживание автомобиля в
момент запуска двигателя.
)
Снимите рулевую колонку с блокиров-
ки, повернув ключ в замке зажигания на
одну позицию, и отпустите стояночный
тормоз.

)
Включите фонари аварийной сигнализа-
ции на обоих автомобилях.

)
Начните движение плавно и поезжайте
на медленной скорости на короткое
расстояние.

11
i
i
209
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
БУКСИРОВКААВТОМОБИЛЯ

Рекомендации по букировке
своего или постороннего ав-
томобиля с использованием
механического буксировочного
устройства.


Доступ к инструментам
Буксировка Вашего автомобиля



)
Откройте заглушку в переднем бампере,
нажав на нее слева.

)
Вверните буксировочное кольцо до упора.

)
Установите буксирную штангу.

)
Установите рычаг переключения передач
в нейтральное положение (положение N

в автоматической коробке передач).
Буксировочное кольцо расположено в обив-
ке с левой стороны багажного отсека.
Чтобы достать его
:


)
откройте багажный отсек,

)
снимите крышку с ниши, расположенной
в обивке с левой стороны,

)
снимите с держателя баллонный ключ,

)
достаньте оттуда же буксировочное
кольцо.



Общие рекомендации

Соблюдайте действующие в Вашей
стране правила.
Убедитесь, что масса буксирующего ав-
томобиля выше массы буксируемого.
Водитель обязан находиться за рулем
буксируемого автомобиля.
На автострадах и скоростных автома-
гистралях движение на буксире запре-
щено.
Для буксировки автомобиля используй-
те только сертифицированную жесткую
штангу; тросы, канаты и лямки катего-
рически запрещены
.
При буксировке с остановленным дви-
гателем усилители тормозной системы
и рулевого управления не работают.
Необходимо вызвать специалиста с
эвакуатором в следующих случаях:


- автомобиль вышел из строя на ав-
тостраде или скоростной автома-
гистрали,

- не включается нейтральная пере-
дача, рулевая колонка не снима-
ется с блокировки, не
отпускается
стояночный тормоз,

- требуется эвакуация автомобиля с
опорой только на два колеса,

- нет в наличии сертифицированной
буксирной штанги...
Несоблюдение этого требования может
вывести из строя элементы тормозной
системы и трансмиссии, обеспечиваю-
щие притормаживание автомобиля в
момент запуска двигателя.

)
Снимите рулевую колонку с блокировки,
повернув ключ в
замке зажигания на одну
позицию, и отпустите стояночный тормоз.

)
Включите фонари аварийной сигнализа-
ции на обоих автомобилях.

)

Начните движение плавно и поезжайте на
медленной скорости на короткое расстояние.

11
i
!
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ



)
Откройте заглушку в заднем бампере,
нажав на нее слева.

)
Вверните буксировочное кольцо до упора.

)
Установите буксирную штангу.

)
Включите фонари аварийной сигнализа-
ции на обоих автомобилях.

)
Начните движение плавно и поезжайте
на медленной скорости на короткое
расстояние.

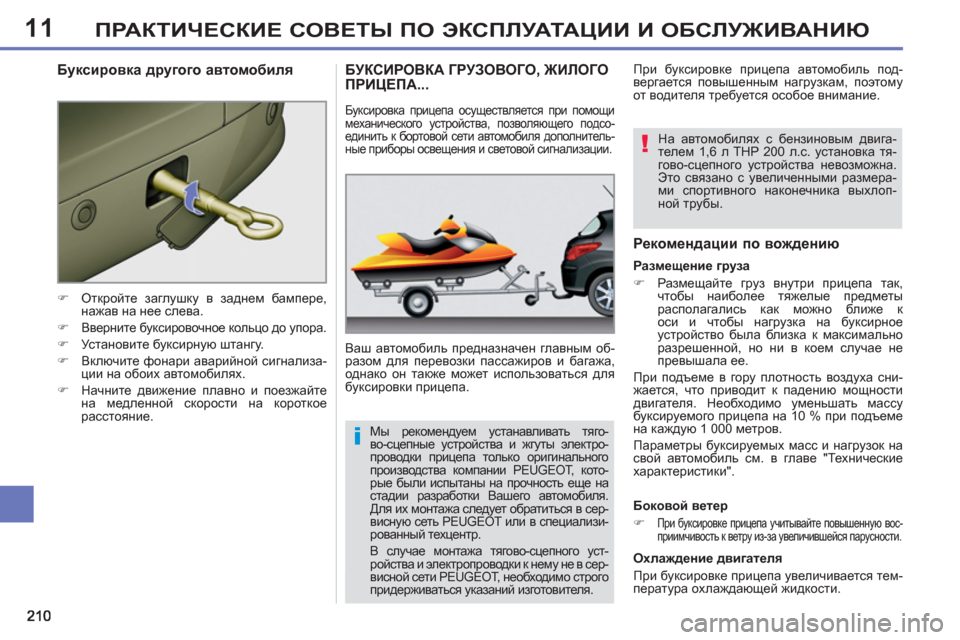

Буксировка другого автомобиля БУКСИРОВКА ГРУЗОВОГО, ЖИЛОГОПРИЦЕПА...

Ваш автомобиль предназначен главным об-
разом для перевозки пассажиров и багажа,
однако он также может использоваться для
буксировки прицепа.


Рекомендации по вождению


Боковой ветер


)

При буксировке прицепа учитывайте повышенную вос-
приимчивость к ветру из-за увеличившейся парусности.



Охлаждение двигателя
При буксировке прицепа увеличивается тем-
пература охлаждающей жидкости.


Буксировка прицепа осуществляется при помощи
механического устройства, позволяющего подсо-
единить к бортовой сети автомобиля дополнитель-
ные приборы освещения и световой сигнализации.


Размещение груза


)
Размещайте груз внутри прицепа так,
чтобы наиболее тяжелые предметы
располагались как можно ближе к
оси и чтобы нагрузка на буксирное
устройство была близка к максимально
разрешенной, но ни в коем случае не
превышала ее.
При подъеме в гору плотность воздуха сни-
жается, что приводит к падению
мощности
двигателя. Необходимо уменьшать массу
буксируемого прицепа на 10 % при подъеме
на каждую 1 000 метров.
Параметры буксируемых масс и нагрузок на
свой автомобиль см. в главе "Технические
характеристики". При буксировке прицепа автомобиль под-
вергается повышенным нагрузкам, поэтому
от водителя требуется особое внимание.

Мы рекомендуем устанавливать тяго-
во-сцепные устройства и жгуты электро-
проводки прицепа только оригинального
производства компании PEUGEOT, кото-
рые были испытаны на прочность еще на
стадии разработки Вашего автомобиля.
Для их монтажа следует обратиться в сер-
висную сеть PEUGEOT или в специализи-
рованный техцентр.
В случае монтажа тягово-сцепного уст-
ройства и
электропроводки к нему не в сер-
висной сети PEUGEOT, необходимо строго
придерживаться указаний изготовителя.


На автомобилях с бензиновым двига-
телем 1,6 л THP 200 л.с. установка тя-
гово-сцепного устройства невозможна.
Это связано с увеличенными размера-
ми спортивного наконечника выхлоп-
ной трубы.

11
i
i
211
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

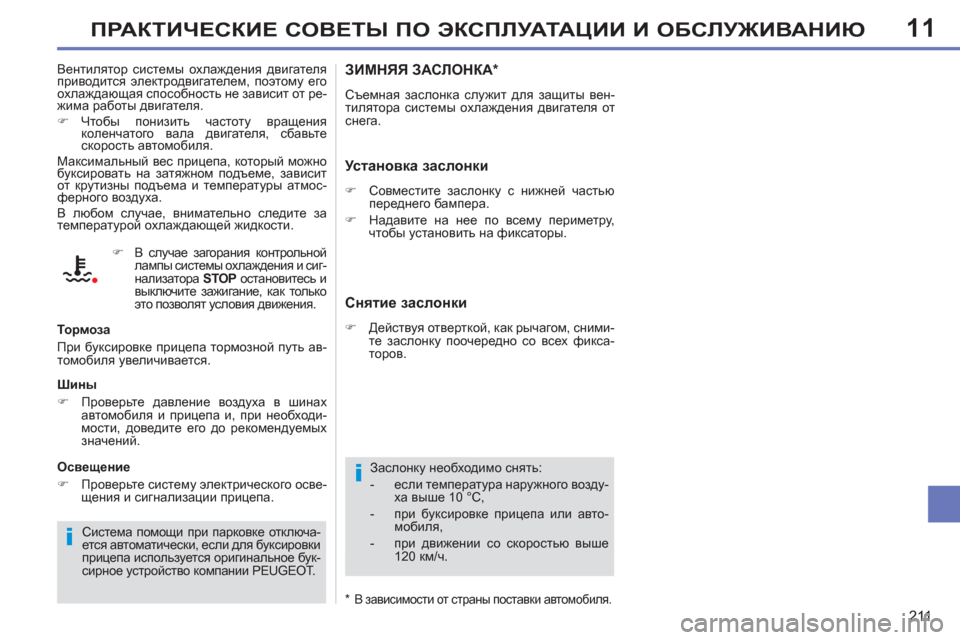

ЗИМНЯЯ ЗАСЛОНКА
*

Съемная заслонка служит для защиты вен-
тилятора системы охлаждения двигателя от
снега.


Установка заслонки



)
Совместите заслонку с нижней частью
переднего бампера.

)
Надавите на нее по всему периметру,
чтобы установить на фиксаторы.

Заслонку необходимо снять:


- если температура наружного возду-
ха выше 10 °C,

- при буксировке прицепа или авто-
мобиля,

- при движении со скоростью выше
120 км/ч.



Снятие заслонки



)
Действуя отверткой, как рычагом, сними-
те заслонку поочередно со всех фикса-
торов. Вентилятор системы охлаждения двигателя
приводится электродвигателем, поэтому его
охлаждающая способность не зависит от ре-
жима работы двигателя.


)
Чтобы понизить частоту вращения
коленчатого вала двигателя, сбавьте
скорость автомобиля.
Максимальный вес прицепа, который можно
буксировать на
затяжном подъеме, зависит
от крутизны подъема и температуры атмос-
ферного воздуха.
В любом случае, внимательно следите за
температурой охлаждающей жидкости.

Тормоза
При буксировке прицепа тормозной путь ав-
томобиля увеличивается.

Шины


)
Проверьте давление воздуха в шинах
автомобиля и прицепа и, при необходи-
мости, доведите его до рекомендуемых
значений
.


Освещение


)
Проверьте систему электрического осве-
щения и сигнализации прицепа.
Система помощи при парковке отключа-
ется автоматически, если для буксировки
прицепа используется оригинальное бук-
сирное устройство компании PEUGEOT.


)
В случае загорания контрольной
лампы системы охлаждения и сиг-
нализатора STOP
остановитесь и
выключите зажигание, как только
это позволят
условия движения.


*

В зависимости от страны поставки автомобиля.

11
i
i
212
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

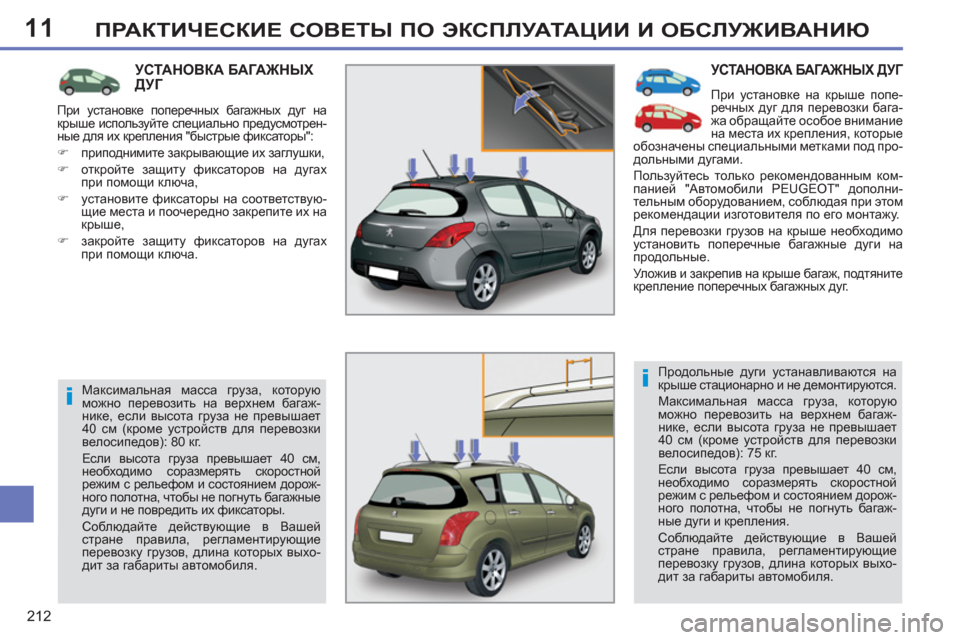

УСТАНОВКА БАГАЖНЫХ ДУГ

При установке на крыше попе-
речных дуг для перевозки бага-
жа обращайте особое внимание
на места их крепления, которые
обозначены специальными метками под про-
дольными дугами.
Пользуйтесь только рекомендованным ком-
панией "Автомобили PEUGEOT" дополни-
тельным оборудованием, соблюдая при этом
рекомендации изготовителя по его монтажу.
Для перевозки грузов на крыше необходимо
установить
поперечные багажные дуги на
продольные.
Уложив и закрепив на крыше багаж, подтяните
крепление поперечных багажных дуг.
Продольные дуги устанавливаются на
крыше стационарно и не демонтируются.
Максимальная масса груза, которую
можно перевозить на верхнем багаж-
нике, если высота груза не превышает
40 см (кроме устройств для перевозки
велосипедов): 75 кг.
Если
высота груза превышает 40 см,
необходимо соразмерять скоростной
режим с рельефом и состоянием дорож-
ного полотна, чтобы не погнуть багаж-
ные дуги и крепления.
Соблюдайте действующие в Вашей
стране правила, регламентирующие
перевозку грузов, длина которых выхо-
дит за габариты автомобиля.
УСТАНОВКА БАГАЖНЫХ ДУГ

Максимальная масса груза, которую
можно перевозить на верхнем багаж-
нике, если высота груза не превышает
40 см (кроме устройств для перевозки
велосипедов): 80 кг.
Если высота груза превышает 40 см,
необходимо соразмерять скоростной
режим с рельефом и состоянием дорож-
ного полотна, чтобы не погнуть багажные
дуги и не повредить их фиксаторы.
Соблюдайте
действующие в Вашей
стране правила, регламентирующие
перевозку грузов, длина которых выхо-
дит за габариты автомобиля. При установке поперечных багажных дуг на
крыше используйте специально предусмотрен-
ные для их крепления "быстрые фиксаторы":


)
приподнимите закрывающие их заглушки,

)
откройте защиту фиксаторов на дугах
при помощи ключа,

)
установите фиксаторы на
соответствую-
щие места и поочередно закрепите их на
крыше,

)
закройте защиту фиксаторов на дугах
при помощи ключа.

11
!
213

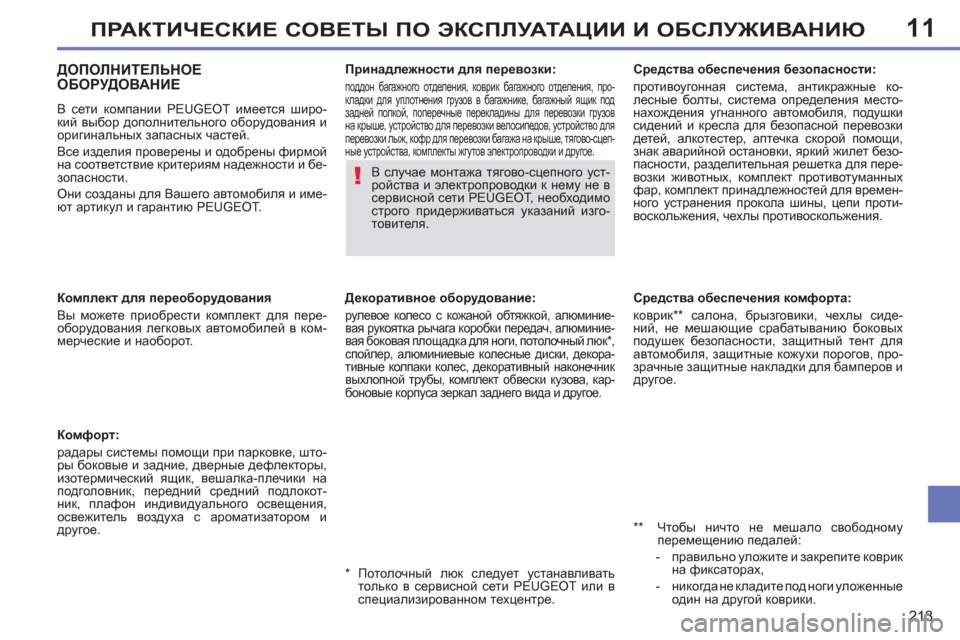

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ


Средства обеспечения комфорта:
коврик
** салона, брызговики, чехлы сиде-
ний, не мешающие срабатыванию боковых
подушек безопасности, защитный тент для
автомобиля, защитные кожухи порогов, про-
зрачные защитные накладки для бамперов и
другое.

**
Чтобы ничто не мешало свободному
перемещению педалей:


- правильно уложите и закрепите коврик
на фиксаторах,

- никогда
не кладите под ноги уложенные
один на другой коврики.

ДОПОЛНИТЕЛЬНОЕ
ОБОРУДОВАНИЕ
В сети компании PEUGEOT имеется широ-
кий выбор дополнительного оборудования и
оригинальных запасных частей.
Все изделия проверены и одобрены фирмой
на соответствие критериям надежности и бе-
зопасности.
Они созданы для Вашего автомобиля и име-
ют артикул и гарантию PEUGEOT.


Комфорт:
радары системы помощи при парковке, што-
ры боковые и задние
, дверные дефлекторы,
изотермический ящик, вешалка-плечики на
подголовник, передний средний подлокот-
ник, плафон индивидуального освещения,
освежитель воздуха с ароматизатором и
другое.

*
Потолочный люк следует устанавливать
только в сервисной сети PEUGEOT или в
специализированном техцентре.

Комплект для переоборудования
Вы можете приобрести комплект для пере-
оборудования легковых автомобилей в ком
-
мерческие и наоборот.

Принадлежности для перевозки:
поддон багажного отделения, коврик багажного отделения, про-
кладки для уплотнения грузов в багажнике, багажный ящик под
задней полкой, поперечные перекладины для перевозки грузов
на крыше, устройство для перевозки велосипедов, устройство для
перевозки лыж, кофр для перевозки багажа на крыше, тягово-сцеп-
ные устройства, комплекты жгутов электропроводки и другое.


Декоративное оборудование:

рулевое колесо с кожаной обтяжкой, алюминие-
вая рукоятка рычага коробки передач, алюминие-
вая боковая площадка для ноги, потолочный люк
* ,
спойлер, алюминиевые колесные диски, декора-
тивные колпаки колес, декоративный наконечник
выхлопной трубы, комплект обвески кузова, кар-
боновые корпуса зеркал заднего вида и другое.


Средства обеспечения безопасности:
противоугонная система, антикражные ко-
лесные болты, система определения место-
нахождения угнанного автомобиля, подушки
сидений и кресла для безопасной перевозки
детей, алкотестер, аптечка скорой помощи,
знак аварийной остановки, яркий жилет безо-
пасности, разделительная решетка для пере-
возки животных, комплект противотуманных
фар, комплект принадлежностей для времен-
ного устранения прокола
шины, цепи проти-
воскольжения, чехлы противоскольжения. В случае монтажа тягово-сцепного уст-
ройства и электропроводки к нему не в
сервисной сети PEUGEOT, необходимо
строго придерживаться указаний изго-
товителя.

11
!
i
i
214

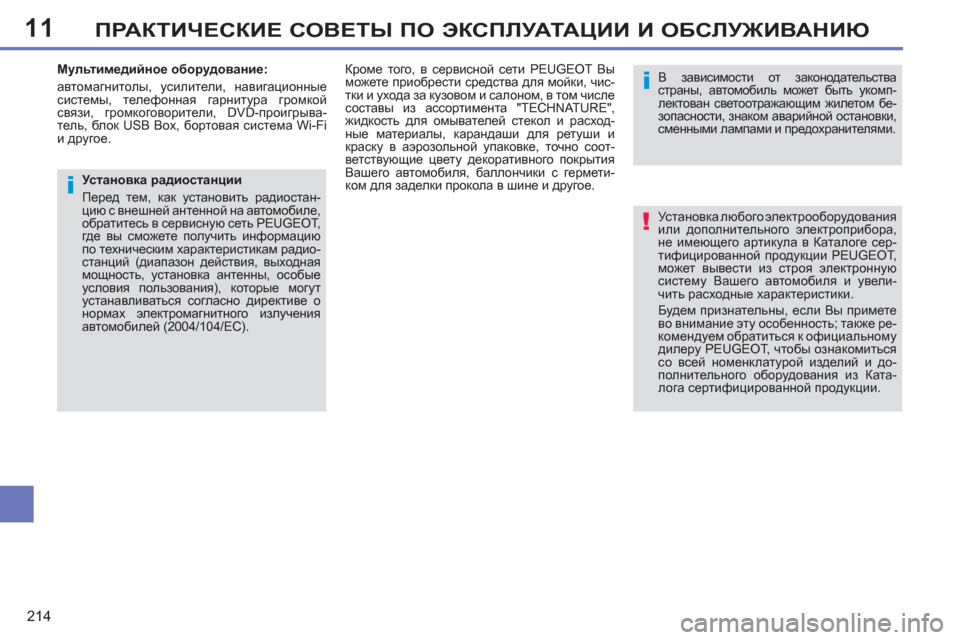

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

Установка любого электрооборудования
или дополнительного электроприбора,
не имеющего артикула в Каталоге сер-
тифицированной продукции PEUGEOT,
может вывести из строя электронную
систему Вашего автомобиля и увели-
чить расходные характеристики.
Будем признательны, если Вы примете
во внимание эту особенность; также ре-
комендуем обратиться к официальному
дилеру PEUGEOT, чтобы ознакомиться
со всей номенклатурой изделий и
до-
полнительного оборудования из Ката-
лога сертифицированной продукции.

В зависимости от законодательства
страны, автомобиль может быть укомп-
лектован светоотражающим жилетом бе-
зопасности, знаком аварийной остановки,
сменными лампами и предохранителями.
Мультимедийное оборудование:
автомагнитолы, усилители, навигационные
системы, телефонная гарнитура громкой
связи, громкоговорители, DVD-проигрыва-
тель, бл ок USB Box, бортовая система Wi-Fi
и другое.

Установка радиостанции
Перед тем, как установить радиостан-
цию с внешней антенной на автомобиле,
обратитесь в сервисную сеть PEUGEOT,
где вы сможете получить информацию
по техническим характеристикам радио-
станций (диапазон действия, выходная
мощность, установка антенны, особые
условия пользования), которые могут
устанавливаться согласно директиве о
нормах электромагнитного излучения
автомобилей (2004/104/EС).


Кроме того,
в сервисной сети PEUGEOT Вы
можете приобрести средства для мойки, чис-
тки и ухода за кузовом и салоном, в том числе
составы из ассортимента "TECHNATURE",
жидкость для омывателей стекол и расход-
ные материалы, карандаши для ретуши и
краску в аэрозольной упаковке, точно соот-
ветствующие цвету декоративного покрытия
Вашего автомобиля, баллончики с гермети-
ком
для заделки прокола в шине и другое.
