2011 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

5
!
i

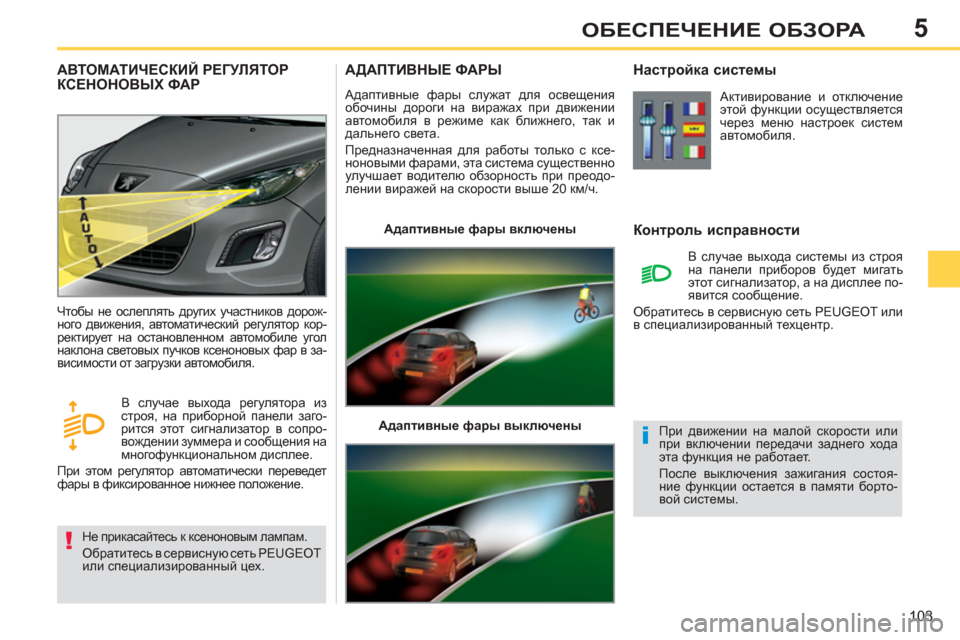

103
ОБЕСПЕЧЕНИЕ ОБЗОРА
АДАПТИВНЫЕ ФАРЫ

Адаптивные фары служат для освещения
обочины дороги на виражах при движении
автомобиля в режиме как ближнего, так и
дальнего света.
Предназначенная для работы только с ксе-
ноновыми фарами, эта система существенно
улучшает водителю обзорность при преодо-
лении виражей на скорости выше 20 км/ч.

Адаптивные фары включены


Адаптивные фары выключены



Настройка системы

Контроль исправности

Активирование и отключение
этой функции осуществляется
через меню настроек систем
автомобиля.
В случае выхода системы из строя
на панели приборов будет мигать
этот сигнализатор, а на дисплее по-
явится сообщение.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР
КСЕНОНОВЫХ ФАР

Не прикасайтесь к ксеноновым лампам.
Обратитесь в сервисную сеть PEUGEOT
или специализированный цех. Чтобы не ослеплять других участников дорож-
ного движения, автоматический регулятор кор-
ректирует на остановленном автомобиле угол
наклона световых пучков ксеноновых фар в за-
висимости от загрузки автомобиля.
В случае выхода регулятора из
строя, на приборной панели заго-
рится этот сигнализатор в сопро-
вождении зуммера и сообщения на
многофункциональном дисплее.
При этом регулятор автоматически переведет
фары в фиксированное нижнее положение. При движении на малой скорости или
при включении передачи заднего хода
эта функция не работает.
После выключения зажигания состоя-
ние функции остается в памяти борто-
вой системы.

5

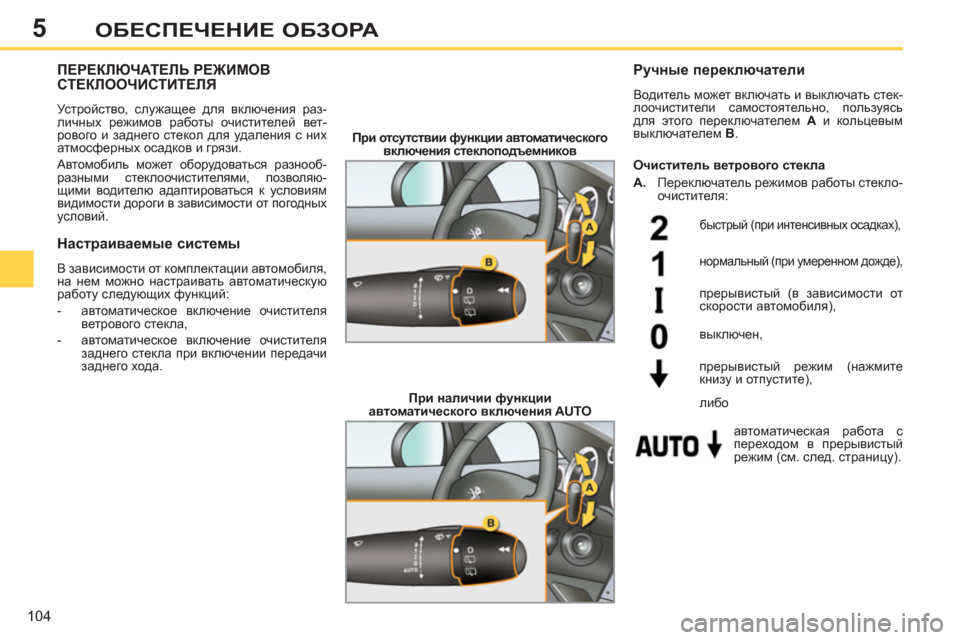

104
ОБЕСПЕЧЕНИЕ ОБЗОРА
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
СТЕКЛООЧИСТИТЕЛЯ
Устройство, служащее для включения раз-
личных режимов работы очистителей вет-
рового и заднего стекол для удаления с них
атмосферных осадков и грязи.
Автомобиль может оборудоваться разнооб-
разными стеклоочистителями, позволяю-
щими водителю адаптироваться к условиям
видимости дороги в зависимости от погодных
условий.


Ручные переключатели

Водитель может включать и выключать стек-
лоочистители самостоятельно, пользуясь
для этого переключателем A
и кольцевым
выключателем B
.


При отсутствии функции автоматического
включения стеклоподъемников



При наличии функции
автоматического включения AUTO


быстрый (при интенсивных осадках),
нормальный (при умеренном дожде),

прерывистый (в зависимости от
скорости автомобиля),
автоматическая работа с
переходом в прерывистый
режим (см. след. страницу). выключен,

прерывистый режим (нажмите
книзу и отпустите),


Настраиваемые системы

В зависимости от комплектации автомобиля,
на нем можно настраивать автоматическую
работу следующих функций:


- автоматическое включение очистителя
ветрового стекла,

- автоматическое включение очистителя
заднего стекла при включении передачи
заднего хода.

Очиститель ветрового стекла

A.
Переключатель режимов работы стекло-
очистителя:





либо

5
!

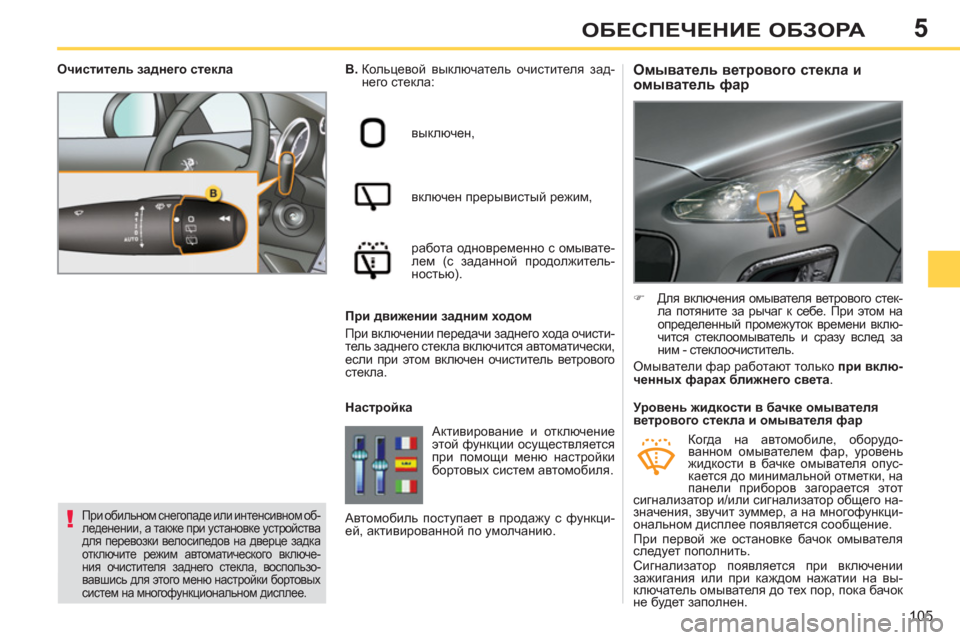

105
ОБЕСПЕЧЕНИЕ ОБЗОРА










Омыватель ветрового стекла и
омыватель фар

B.
Кольцевой выключатель очистителя зад-
него стекла:
выключен,
включен прерывистый режим,
работа одновременно с омывате-
лем (с заданной продолжитель-
ностью).

Настройка

)
Для включения омывателя ветрового стек-
ла потяните за рычаг к себе. При этом на
определенный промежуток времени вклю-
чится стеклоомыватель и сразу вслед за
ним - стеклоочиститель
.
Омыватели фар работают только при вклю-
ченных фарах ближнего света
.











Очиститель заднего стекла

При обильном снегопаде или интенсивном об-
леденении, а также при установке устройства
для перевозки велосипедов на дверце задка
отключите режим автоматического включе-
ния очистителя заднего стекла, воспользо-
вавшись для этого меню настройки бортовых
систем на многофункциональном дисплее.











Уровень жидкости в бачке омывателя
ветрового стекла и омывателя фар
Когда на автомобиле, оборудо-
ванном омывателем фар, уровень
жидкости в бачке омывателя опус-
кается до минимальной отметки, на
панели приборов загорается этот
сигнализатор и/или сигнализатор общего на-
значения, звучит зуммер, а на многофункци-
ональном дисплее появляется сообщение.
При первой
же остановке бачок омывателя
следует пополнить.
Сигнализатор появляется при включении
зажигания или при каждом нажатии на вы-
ключатель омывателя до тех пор, пока бачок
не будет заполнен.
Активирование и отключение
этой функции осуществляется
при помощи меню настройки
бортовых систем автомобиля.
При движении задним ходом
При включении передачи заднего
хода очисти-
тель заднего стекла включится автоматически,
если при этом включен очиститель ветрового
стекла.
Автомобиль поступает в продажу с функци-
ей, активированной по умолчанию.

5
!
i
i

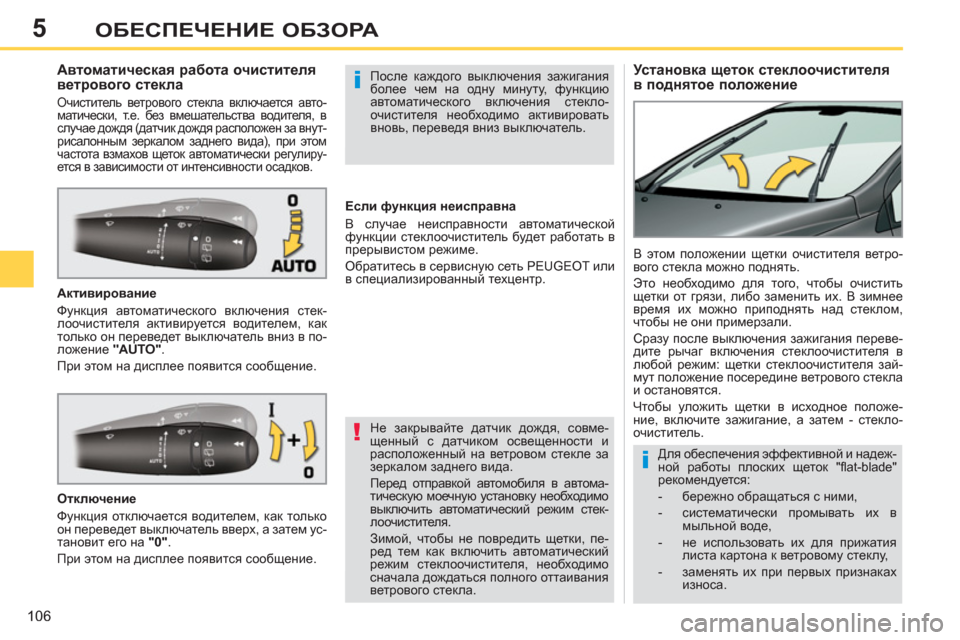

106
ОБЕСПЕЧЕНИЕ ОБЗОРА









Установка щеток стеклоочистителя
в поднятое положение










Автоматическая работа очистителя
ветрового стекла

Очиститель ветрового стекла включается авто-
матически, т.е. без вмешательства водителя, в
случае дождя (датчик дождя расположен за внут-
рисалонным зеркалом заднего вида), при этом
частота взмахов щеток автоматически регулиру-
ется в зависимости от интенсивности осадков.


Активирование
Функция автоматического включения стек-
лоочистителя активируется водителем, как
только он переведет выключатель вниз в по-
ложение "AUTO"
.
При этом на дисплее появится сообщение. В этом положении щетки очистителя ветро-
вого стекла можно поднять.
Это необходимо для того, чтобы очистить
щетки от грязи, либо заменить их. В зимнее время их можно приподнять над стеклом,
чтобы не они примерзали.
Сразу после выключения зажигания переве-
дите рычаг включения стеклоочистителя в
любой режим: щетки стеклоочистителя зай-
мут положение посередине ветрового стекла
и остановятся.
Чтобы уложить щетки в исходное положе-
ние, включите зажигание, а затем - стекло-
очиститель. Не закрывайте датчик дождя,
совме-
щенный с датчиком освещенности и
расположенный на ветровом стекле за
зеркалом заднего вида.
Перед отправкой автомобиля в автома-
тическую моечную установку необходимо
выключить автоматический режим стек-
лоочистителя.
Зимой, чтобы не повредить щетки, пе-
ред тем как включить автоматический
режим стеклоочистителя, необходимо
сначала дождаться полного оттаивания
ветрового стекла.
После
каждого выключения зажигания
более чем на одну минуту, функцию
автоматического включения стекло-
очистителя необходимо активировать
вновь, переведя вниз выключатель.

Отключение
Функция отключается водителем, как только
он переведет выключатель вверх, а затем ус-
тановит его на "0"
.
При этом на дисплее появится сообщение.
Если функция неисправна
В случае
неисправности автоматической
функции стеклоочиститель будет работать в
прерывистом режиме.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Для обеспечения эффективной и надеж-
ной работы плоских щеток "fl at-blade"
рекомендуется:


- бережно обращаться с ними,

- систематически промывать их в
мыльной воде,

- не использовать их для прижатия
листа картона
к ветровому стеклу,

- заменять их при первых признаках
износа.

5
i
i
!

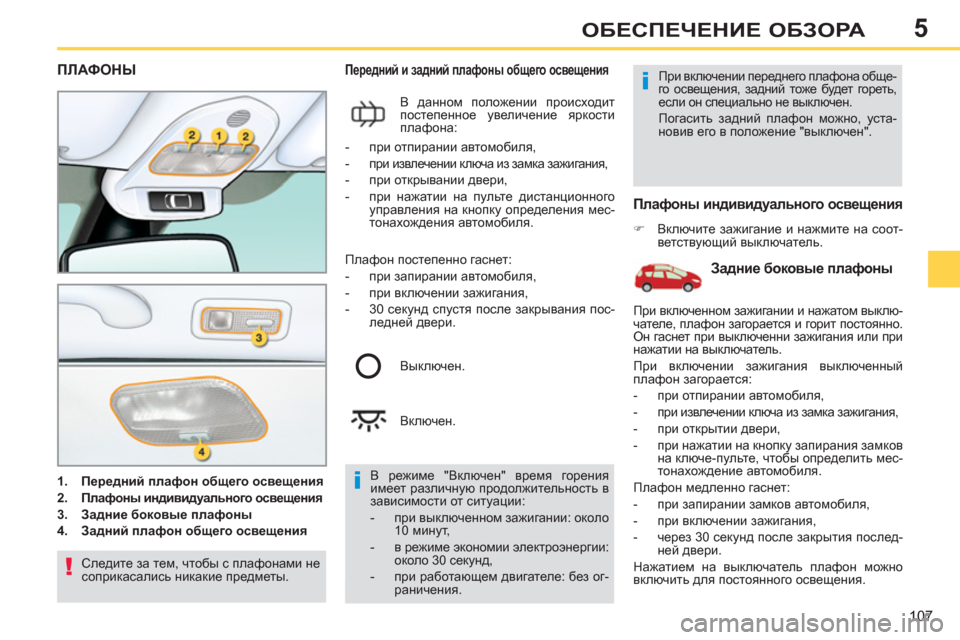

107
ОБЕСПЕЧЕНИЕ ОБЗОРА
ПЛАФОНЫ



1.
Передний плафон общего освещения


2.
Плафоны индивидуального освещения

3.
Задние боковые плафоны


4.
Задний плафон общего освещения



Передний и задний плафоны общего освещения

В данном положении происходит
постепенное увеличение яркости
плафона:


Плафоны индивидуального освещения



)
Включите зажигание и нажмите на соот-
ветствующий выключатель.

В режиме "Включен" время горения
имеет различную продолжительность в
зависимости от ситуации:


- при выключенном зажигании: около
10 минут,

- в режиме экономии электроэнергии:
около 30 секунд,

- при работающем двигателе: без ог-
раничения.

- при отпирании автомобиля,

-
при извлечении ключа из замка зажигания,

- при открывании двери,

- при нажатии на пульте дистанционного
управления на кнопку определения мес-
тонахождения автомобиля.
Выключен.
Включен. При включении переднего плафона обще-
го освещения, задний тоже будет гореть,
если он специально не выключен.
Погасить задний плафон можно, уста-
новив
его в положение "выключен".


Задние боковые плафоны
Плафон постепенно гаснет:


- при запирании автомобиля,

- при включении зажигания,

- 30 секунд спустя после закрывания пос-
ледней двери.
Следите за тем, чтобы с плафонами не
соприкасались никакие предметы. При включенном зажигании и нажатом выклю-
чателе, плафон загорается и горит постоянно.
Он гаснет при выключенни зажигания или при

нажатии на выключатель.
При включении зажигания выключенный
плафон загорается:


- при отпирании автомобиля,

- при извлечении ключа из замка зажигания,

- при открытии двери,

- при нажатии на кнопку запирания замков
на ключе-пульте, чтобы определить мес-
тонахождение автомобиля.
Плафон медленно гаснет:


- при запирании замков
автомобиля,

- при включении зажигания,

- через 30 секунд после закрытия послед-
ней двери.
Нажатием на выключатель плафон можно
включить для постоянного освещения.

5
i
i

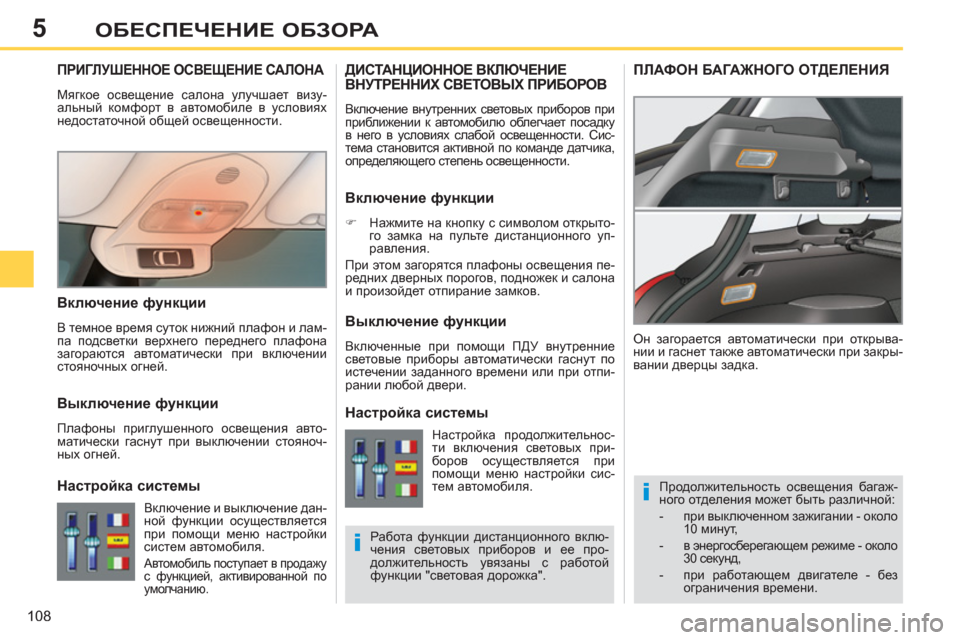

108
ОБЕСПЕЧЕНИЕ ОБЗОРА
ПРИГЛУШЕННОЕ ОСВЕЩЕНИЕ САЛОНА

Мягкое освещение салона улучшает визу-
альный комфорт в автомобиле в условиях
недостаточной общей освещенности.
Продолжительность освещения багаж-
ного отделения может быть различной:


- при выключенном зажигании - около
10 минут,

- в энергосберегающем режиме - около
30 секунд,

- при работающем двигателе - без
ограничения времени. Он загорается автоматически при открыва-
нии
и гаснет также автоматически при закры-
вании дверцы задка.
ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ ВНУТРЕННИХ СВЕТОВЫХ ПРИБОРОВ

Включение внутренних световых приборов при
приближении к автомобилю облегчает посадку
в него в условиях слабой освещенности. Сис-
тема становится активной по команде датчика,
определяющего степень освещенности.
ПЛАФОН БАГАЖНОГО ОТДЕЛЕНИЯ

Включение функции



)
Нажмите на кнопку с символом открыто-
го замка на пульте дистанционного уп-
равления.
При этом загорятся плафоны освещения пе-
редних дверных порогов, подножек и салона
и произойдет отпирание замков.


Выключение функции

Включенные при помощи ПДУ внутренние
световые приборы автоматически гаснут по
истечении заданного времени или при отпи-
рании любой двери.


Настройка системы
Включение функции

В темное время суток нижний плафон и лам-
па подсветки верхнего переднего плафона
загораются автоматически при включении
стояночных огней.


Выключение функции

Плафоны приглушенного освещения авто-
матически гаснут при выключении стояноч-
ных огней.


Настройка системы

Работа функции дистанционного вклю-
чения световых приборов и ее про-
должительность увязаны с работой
функции "световая дорожка". Включение и выключение дан-
ной функции осуществляется
при помощи меню настройки
систем автомобиля.

Автомобиль поступает в продажу
с функцией, активированной по
умолчанию.

Настройка продолжительнос-
ти включения световых при-
боров осуществляется при
помощи меню настройки сис-
тем автомобиля.

6

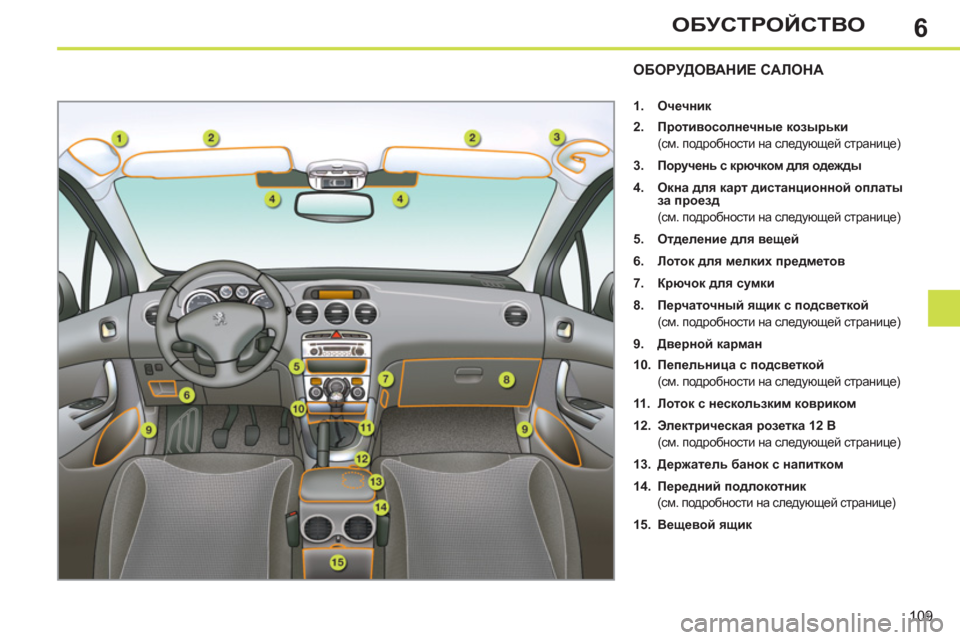

109
ОБУСТРОЙСТВО
ОБОРУДОВАНИЕ САЛОНА



1.
Очечник


2.
Противосолнечные козырьки


(см. подробности на следующей странице)

3.
Поручень с крючком для одежды

4.
Окна для карт дистанционной оплаты
за проезд


(см. подробности на следующей странице)

5.
Отделение для вещей


6.
Лоток для мелких предметов


7.
Крючок для сумки


8.
Перчаточный ящик
с подсветкой


(см. подробности на следующей странице)

9.
Дверной карман


10.
Пепельница с подсветкой



(см. подробности на следующей странице)


11 .
Лоток с нескользким ковриком


12.
Электрическая розетка 12 В


(см. подробности на следующей странице)

13.
Держатель банок с напитком


14.
Передний подлокотник



(см. подробности на следующей странице)


15.
Вещевой ящик

6
i
110

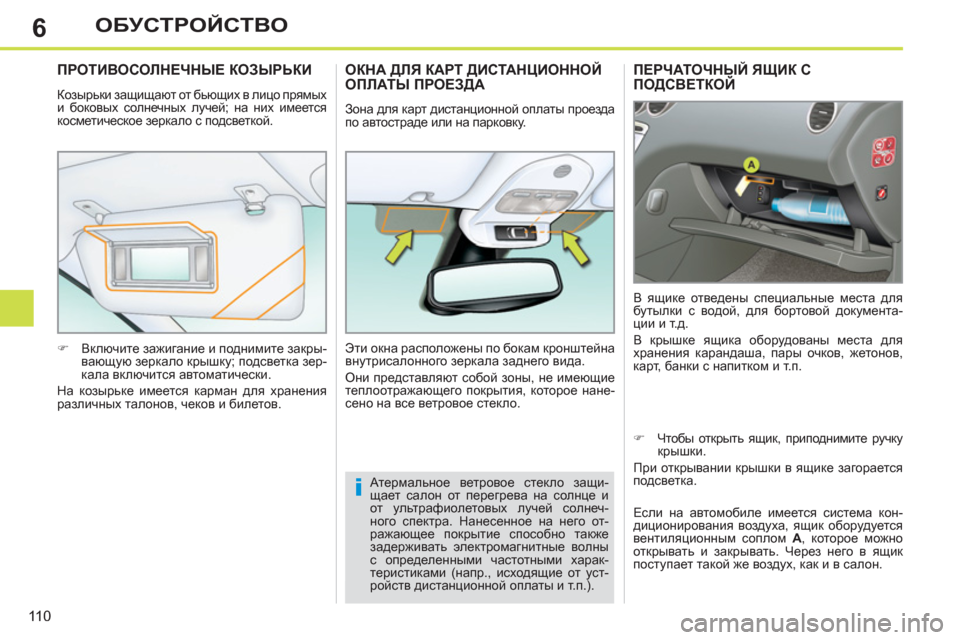

ОБУСТРОЙСТВО
ПЕРЧАТОЧНЫЙ ЯЩИК С IH>K<?LDHC
В ящике отведены специальные места для
бутылки с водой, для бортовой документа-
ции и т.д.
В крышке ящика оборудованы места для
хранения карандаша, пары очков, жетонов,
карт, банки с напитком и т.п.
ПРОТИВОСОЛНЕЧНЫЕ КОЗЫРЬКИ

Козырьки защищают от бьющих в лицо прямых
и боковых солнечных лучей; на них имеется
косметическое зеркало с подсветкой.


)
Включите зажигание и поднимите закры-
вающую зеркало крышку; подсветка зер-
кала включится автоматически.
На козырьке имеется карман для хранения
различных талонов, чеков и билетов.
ОКНА ДЛЯ КАРТ ДИСТАНЦИОННОЙ
ОПЛАТЫ ПРОЕЗДА

Зона для карт дистанционной оплаты проезда
по автостраде или на парковку.
Эти окна расположены по бокам кронштейна
внутрисалонного зеркала заднего вида.
Они представляют собой зоны, не имеющие
теплоотражающего покрытия, которое нане-
сено на все ветровое стекло.
Атермальное ветровое стекло защи-
щает салон от перегрева на солнце и
от ультрафиолетовых
лучей солнеч-
ного спектра. Нанесенное на него от-
ражающее покрытие способно также
задерживать электромагнитные волны
с определенными частотными харак-
теристиками (напр., исходящие от уст-
ройств дистанционной оплаты и т.п.).

)
Чтобы открыть ящик, приподнимите ручку
крышки.
При открывании крышки в ящике загорается
подсветка.
Если на автомобиле имеется система кон-
диционирования воздуха, ящик оборудуется
вентиляционным соплом A
, которое можно
открывать и закрывать. Через него в ящик
поступает такой же воздух, как и в салон.
