2011 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

319
WIP SOUND

Система WIP Sound настроена на работу толькос Вашим автомобилем. В случае ее переноса на
другой автомобиль, обратитесь в сервисную сеть
PEUGEOT, чтобы настроить ее конфигурацию.

По соо
бражениям безопасности водитель должен
осуществлять все операции, требующие особого
внимания, на остановленном автомобиле.
В целях пред
упреждения ускоренного разряда
аккумуляторной батареи аудиосистема может автоматически отключиться по истечении нескольких минут после остановки двигателя.


АВТОМАГНИТОЛА/BLUETOOTH

01 Первое знакомство

02
Переключатели на рулевом колесе

03 Основное меню

04 Аудиосистема

05 USB-ридер - WIP Plug

06 WIP Bluetooth

07 Конфигурация

08 Экранные меню

Часто задаваемые вопросы стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр. 320
321
322
323
326
329
331
332
337

320
01
1
22
10101111
133144155
33445566778899
122

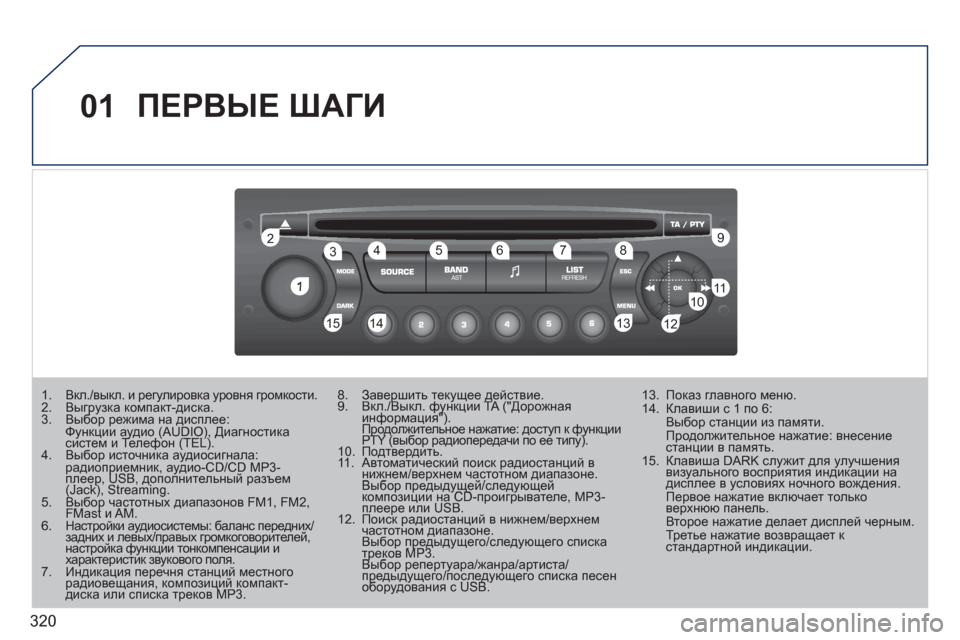

ПЕРВЫЕ ШАГИ
1. Вкл./выкл. и регулировка уровня громкости. 2. Выгрузка компакт-диска. 3. Выбор режима на дисплее: Функции аудио (AUDIO), Диагностика систем и Телефон (TEL).уцуд()у()
4. Выбор источника аудиосигнала: радиоприемник, аудио-CD/CD MP3-плеер, USB, дополнительный разъемррур,уд
(Jack), Streaming.рдрд
5. Выбор частотных диапазонов FM1, FM2,FMast и AM.рр
6. Настройки аудиосистемы: баланс передних/задних и левых/правых громкоговорителей,рудрдр
настройка функции тонкомпенсации и ррр
характеристик звукового поля. 7. Индикация перечня станций местногорадиовещания, композиций компакт-р
диска или списка треков MP3. р


8. Завершить текущее действие.

9. Вкл./Выкл. функции TA ("Дорожная руру
информация"). фуфу
Продолжительное нажатие: доступ к функциифр)
PTY (выбор радиопередачи по ее типу).рддуфурддуфу


10. Подтвердить.(рр


11. Автоматический поиск радиостанций вр
нижнем/верхнем частотном диапазоне. р
Выбор предыдущей/следующей рдрд
композиции на CD-проигрывателе, MP3-рр д дущду щущ
плеере или USB.

12. Поиск радиостанций в нижнем/верхнемр
частотном диапазоне. Выбор предыдущего/следующего спискад
треков MP3. ррр
Выбор репертуара/жанра/артиста/рр
предыдущего/последующего списка песен ррруррру
оборудования с USB.р д дущдур д дущд


13. Показ главного меню.

14. Клавиши с 1 по 6: Выбор станции из памяти. Продолжительное нажатие: внесениестанции в память.

15. Клавиша DARK служит для улучшениявизуального восприятия индикации на дисплее в условиях ночного вождения. Первое нажатие включает только верхнюю панель. Второе нажатие делает дисплей черным. Третье нажатие возвращает к стандартной индикации.рр

321

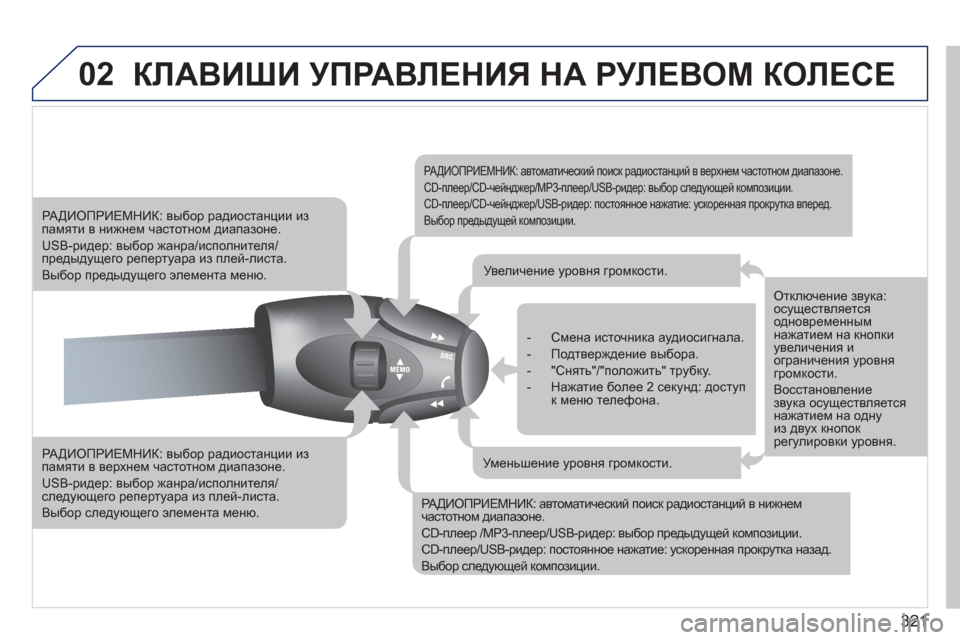

02КЛАВИШИ УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ


РАДИОПРИЕМНИК: выбор радиостанции из памяти в верхнем частотном диапазоне.

USB-ридер: выбор жанра/исполнителя/следующего репертуара из плей-листа.

Выбор следующего элемента меню.
РАДИОПРИЕМНИК: выбор радиостанции из памяти в нижнем частотном диапазоне.

USB-ридер: выбор жанра/исполнителя/предыдущего репертуара из плей-листа.

Выбор предыдущего элемента меню.
РА Д ИОПРИЕМНИК: автоматический поиск радиостанций в верхнем частотном диапазоне.
CD-плеер/CD-чейнджер/MP3-плеер/USB-ридер: выбор следующей композиции.
CD-плеер/CD-чейнджер/USB-ридер: постоянное нажатие: ускоренная прокрутка вперед.
Выбор предыдущей композиции.
РА Д ИОПРИЕМНИК: автоматический поиск радиостанций в нижнемчастотном диапазоне.
CD-плеер /MP3-плеер/USB-ридер: выбор предыдущей композиции.
CD-плеер/USB-ридер: постоянное нажатие: ускоренная прокрутка назад.
Выбор следующей композиции.

- Смена источника аудиосигнала.

- Подтверждение выбора.

- "Снять"/"положить" трубку.

- Нажатие более 2 секунд: доступ к меню телефона.


Увеличение уровня громкости.
Уменьшение уровня громкости.
Отключение звука: осуществляется одновременным нажатием на кнопки увеличения иограничения уровнягромкости.
Восстановлениезвука осуществляетсянажатием на однуиз двух кнопок регулировки уровня.

322

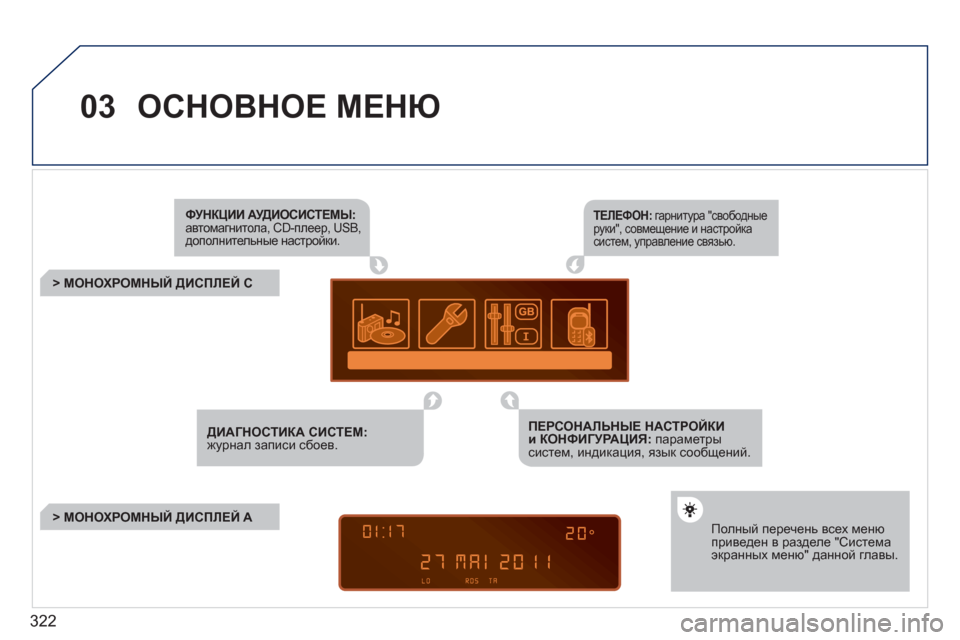

03ОСНОВНОЕ МЕНЮ
ФУНКЦИИ АУДИОСИСТЕМЫ:автомагнитола, CD-плеер, USB, дополнительные настройки.









> МОНОХРОМНЫЙ ДИСПЛЕЙ C
> МОНОХРОМНЫЙ ДИСПЛЕЙ A


Полный перечень всех меню приведен в разделе "Системаэкранных меню" данной главы.
ТЕЛЕФОН:
гарнитура "свободные руки", совмещение и настройка систем, управление связью.
ДИАГНОСТИКА СИСТЕМ:журнал записи сбоев.
ПЕРСОНАЛЬНЫЕ НАСТРОЙКИи КОНФИГУРАЦИЯ:
параметры систем, индикация, язык сообщений.

323
04
1
2
3
4
1
2
3
4
АУДИО
Последовательными нажатиями
на кнопку SOURCE ("Источник
аудиосигнала") выберитерадиоприемник.

Нажмите на клавиш
у BAND AST
для выбора одного из диапазонов:
FM1
, FM2, FMast, AM.

Кратко нажмите на одн
у из
кнопок, чтобы запустить режим
автоматическо
й настройки нарадиостанции.

Нажмите на одн
у из кнопок, чтобы
настроить приемник на нужную станцию вручную.


Нажмите на кнопку LIST REFRESH,
чтобы ознакомиться с перечнем
местных радиостанций (не более 30-ти).
Для обновления этого перечня,удерживайте нажатие на кнопку более двух секунд.

Внешние препятствия (холмы, здания, туннели, гаражи, подземные сооружения...) способныухудшить качество приема радиосигнала, в том числе и принимаемого в режиме отслеживания
местных радиостанций, вещающих в стандарте RDS. Падение качества приема из-за помех -
естественное явление, оно ни в коей мере не не означает ухудшения качеств радиоприемника.


RDS РАДИОПРИЕМНИК


ВЫБОР РАДИОСТАНЦИИ

Нажмите на клавишу MENU.
Вы
берите AUDIO FUNCTIONS и
нажмите на OK.

Выберите функцию FM WAVEBAND
PREFERENCES ("предпочитаемые станции FM-диапазона") и нажмите на OK.

Выберите ACTIVATE FREQUENCY
FOLLOWING (RDS) ("активировать режим
отслеживания частоты RDS") и нажмите на
OK. На дисплее появится аббревиатура RDS.

Если на дисплее индицируется RDS, Вы сможете продолжать
прослушивание станции, на которую настроены. Но может случиться и так, что вещающая в стандарте RDS станция
перестанет прослушиваться, поскольку ее вещательная сеть не
покрывает всей территории страны, по которой Вы проезжаете.

324
04
1
2
3
АУДИО
В дисковод следует устанавливать компакт-диски только круглой формы.
Некоторые системы защиты записей от пиратского использования,
присутствующие на оригинальных или самостоятельно скопированных компакт-дисках, могут генерировать нарушения в работе аудиосистемы вне
зависимости от качества CD-проигрывателя.
Проигрывание диска или компиляции треков MP
3 происходит автоматическисразу после загрузки в дисковод, не нажимая на клавишу извлечения EJECT.


CD
ПРОСЛУШИВАНИЕ КОМПАКТ-ДИСКА


Для прослушивания загруженного диска
последовательно нажмите на клавишуSOURCE ("Источник аудиосигнала") и
выберите CD-проигрыватель.

Нажмите на соответствующую
клавишу, чтобы выбрать
композицию или фрагмент.
Нажмите на клавишу LIST REFRESH, чтобы вывести на дисплей
список треков компакт-диска.

Удерживайте нажатой одну из
кнопок для быстрого перехода или
в
озврата к треку.







ПРОСЛУШАТЬ ДОРОЖНУЮ
ИНФОРМАЦИЮ (TA)
Нажмите на кнопку ТА для активации или дезактивации функции передачи сообщений.


Функция передачи дорожной информации TA (Trafi c Announcement)в первую очередь предназначена для прослушивания сообщений об
опасности на дороге. Для ее активации достаточно найти радиостанцию,
которая сможет транслировать такого рода информацию. Во время
передачи дорожной информации все работающие в это времямедиаустройства ( радиоприемник, CD, ...) автоматически отключаются
для трансляции дорожной информации. Возврат к работе включенныхмедиаустройств возобновится после окончания передачи сообщения.

325
04
1
2
3
Формат MP3, представляющий собой аббревиатуру стандартаMPEG 1,2 & 2.5 Audio Layer 3, является программой сжатия
аудиофайлов, позволяющей записать десятки музыкальных
композиций на одном компакт-диске.

Для записи в формате CDR или CDRW рекомендуется
пользоваться программой, отвечающей требованиям стандарта
ISO 9660 уровня 1,2 или Joliet.
Проигрывание дисков, записанных в каком-либо др
угомформате, может оказаться невозможным или некорректным.
Записи на одном диске след
ует осуществлять в одной стандартной программе на минимальной скорости (4х максимум) для достижения оптимальных акустических
характеристик.

Для многократных записей на одном компакт-диске рекомендуется пользоваться программой, записывающей в стандарте Joliet.
На магнитоле доп
ускается проигрывать файлы только срасширением ".mp3" в диапазоне 22,05 кГц или 44,1 кГц. Все
остальные файлы (типа .wma, .mp4, .m3u...) системой не
проигрываются.
В названиях файлов должно содержаться не
более 20 знаков,среди которых не должно быть графических символов и
знаков пунктуации (напр.: " ? ; ù), которые могут помешать
проигрыванию композиций и их индикации на дисплее.













CD MP3
ИНФОРМАЦИЯ И РЕКОМЕНДАЦИИ
АУДИО

Чистые CD-диски не распознаются и могут повредить аппаратуру.

Загр
узите диск с компиляцией MP3 в дисковод.
Поиск м
узыкальных композиций может занять нескольких секунд, прежде чем начнется их воспроизведение.










CD МР3
ПРОСЛУШИВАНИЕ КОМПИЛЯЦИИ MP3

CD-плеер может прочитать до 255 файлов MP3, записанных
на одном компакт-диске в восьми директориях перечня.
Для более быстрого доступа к записям на компакт-диске, рекомендуется ограничиться двумя директориями.
Во время просл
ушивания порядок папок не соблюдается.
Все файлы показаны на одном и том же уровне.

Для прослушивания загруженного
диска последовательно нажмите
на клавишу SOURCE ("Источник
аудиосигнала") и выберите CD-плеер.
Нажмите на соответствующую
клавиш
у, чтобы выбрать
композицию или фрагмент.

Нажмите на клавиш
у LIST REFRESH, чтобы вывести
на дисплей список треков записанной на компакт-диск
компиляции MP3.

При длительном нажатии на
одн
у из клавиш можно быстро
пролистывать треки или быстро
верн
уться в список треков.

326
05
1
1
2
3
USB УСТРОЙСТВО - WIP PLUG

Система составляет плей-листы (во временном накопителе) втечение времени, зависящего от емкости устройства USB.
Во время этого процесса другие функции системы остаются
доступными для пользования.
Плей-листы обновляются при каждом выключении зажигания,
либо при подключении устройства USB.
Во время первого подключения дорожки распределяются по
папкам. Во время повторного подключения выбранная ранее
система распределения файлов сохраняется.
Вставьте флеш-карту в специальное
отверстие, напрямую или при помощиспециального шнура. Если автомагнитола
включена, USB источник заработает сразу
после подключения. Считывание будет
произведено автоматически после короткой
паузы, зависящей от емкости устройства USB.
При этом распознаются файлы в форматах
.mp3 (только "mpeg1 layer 3"), .wma (только"standard 9", сжатие 128 кбит/сек.), .wav и .ogg.
Распознаются плей-листы в формате m3u,.pls, .wpl.
Данное
устройство состоит из USB-портаи разъема "Jack" * . Файлы в аудиоформате
передаются с переносного устройства, как,
например, цифровой проигрыватель илифлеш-карту USB на систему WIP Sound.
Прослушивание возможно при помощи
автомобильных динамиков.

Флеш-карта USB
(1.1, 1.2 и 2.0) или Ipod ®
5-го
