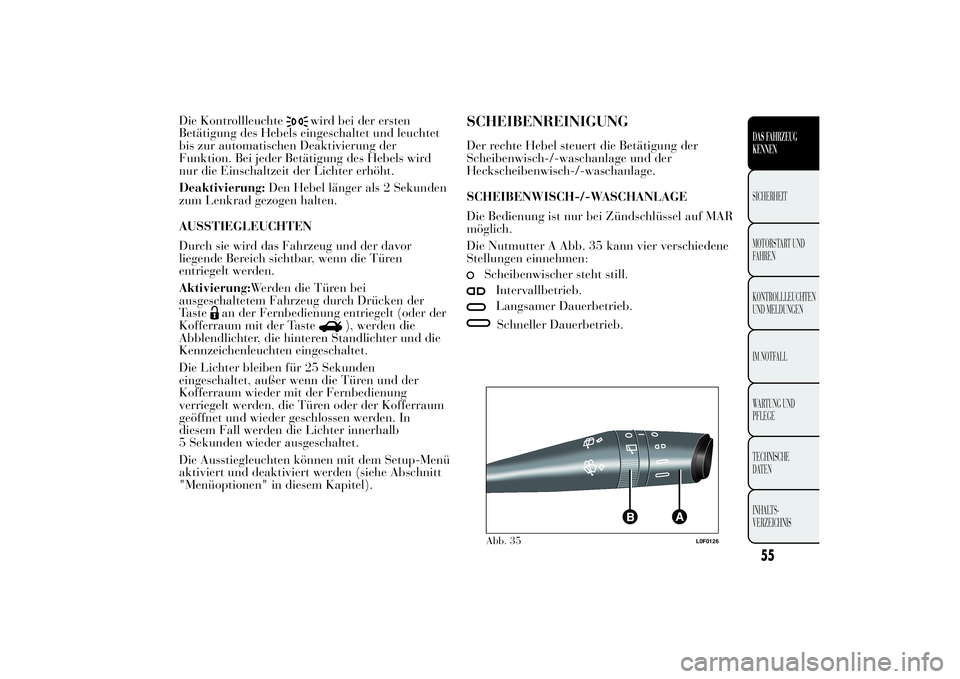

2011 Lancia Ypsilon Betriebsanleitung (in German)

Die Kontrollleuchte
wird bei der ersten
Betätigung des Hebels eingeschaltet und leuchtet
bis zur automatischen Deaktivierung der
Funktion. Bei jeder Betätigung des Hebels wird
nur die Einschaltzeit der Lichter erhöht.
Deaktivierung:Den Hebel länger als 2 Sekunden
zum Lenkrad gezogen halten.
AUSSTIEGLEUCHTEN
Durch sie wird das Fahrzeug und der davor
liegende Bereich sichtbar, wenn die Türen
entriegelt werden.
Aktivierung:Werden die Türen bei
ausgeschaltetem Fahrzeug durch Drücken der
Taste
an der Fernbedienung entriegelt (oder der
Kofferraum mit der Taste
), werden die
Abblendlichter, die hinteren Standlichter und die
Kennzeichenleuchten eingeschaltet.
Die Lichter bleiben für 25 Sekunden
eingeschaltet, außer wenn die Türen und der
Kofferraum wieder mit der Fernbedienung
verriegelt werden, die Türen oder der Kofferraum
geöffnet und wieder geschlossen werden. In
diesem Fall werden die Lichter innerhalb
5 Sekunden wieder ausgeschaltet.
Die Ausstiegleuchten können mit dem Setup-Menü
aktiviert und deaktiviert werden (siehe Abschnitt
"Menüoptionen" in diesem Kapitel).
SCHEIBENREINIGUNGDer rechte Hebel steuert die Betätigung der
Scheibenwisch-/-waschanlage und der
Heckscheibenwisch-/-waschanlage.
SCHEIBENWISCH-/-WASCHANLAGE
Die Bedienung ist nur bei Zündschlüssel auf MAR
möglich.
Die Nutmutter A Abb. 35 kann vier verschiedene
Stellungen einnehmen:
Scheibenwischer steht still.Intervallbetrieb.Langsamer Dauerbetrieb.Schneller Dauerbetrieb.Abb. 35
L0F0126
55DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Wenn man den Hebel nach oben (nicht
einrastend) bewegt wird, beschränkt sich die
Funktionsdauer auf den Zeitraum, in dem der
Hebel in dieser Position verbleibt. Beim Loslassen
kehrt der Hebel in seine Position zurück und
stoppt der Scheibenwischer wird automatisch
angehalten.
Mit dem Ring A Abb. 35 auf der Position
,
passt der Scheibenwischer die
Funktionsgeschwindigkeit automatisch an die
Fahrzeuggeschwindigkeit an.
Legt man bei eingeschalteten Scheibenwischern
den Rückwärtsgang ein, schaltet sich automatisch
der Heckscheibenwischer ein.
Verwenden Sie den Scheibenwischer
nicht, um angesammelte Schnee- oder
Eisschichten auf der
Windschutzscheibe zu entfernen. Unter diesen
Bedingungen wird, wenn der Scheibenwischer
einer zu starken Belastung ausgesetzt ist, der
Motorschütz ausgelöst, der den Betrieb auch
für einige Sekunden verhindert. Sollte die
Funktionstüchtigkeit nicht wieder hergestellt
werden (auch nicht nach dem erneuten
Anlassen durch den Zündschlüssel) wenden
Sie sich bitte an das Lancia
Kundendienstnetz.Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.Funktion "Intelligentes Waschen":
Wenn der Hebel gegen das Lenkrad (instabile
Position) gezogen wird, wird die
Scheibenwaschanlage eingeschaltet.
Wird der Hebel länger als eine halbe Sekunde
gezogen gehalten, werden der Waschstrahl und der
Wischvorgang ausgelöst.
Der Scheibenwischer bleibt drei Wischvorgänge
nach Loslassen des Hebels wieder stehen.
Der Zyklus wird von einem Wischvorgang des
Scheibenwischers nach 6 Sekunden beendet.
REGENSENSOR
(für Märkte/Versionen wo vorgesehen)
Der Regensensor befindet sich hinter des
Rückspiegel in Kontakt mit der
Windschutzscheibe Abb. 36 und erlaubt,
automatisch, während der intermittierenden
Funktion, die Anschlagfrequenz der
Scheibenwischer an die Regenintensität
anzupassen.
Der Sensor hat einen Einstellbereich, der
schrittweise vom stehenden Scheibenwischer (kein
Anschlag), wenn die Scheibe trocken ist, bis zur
ersten Dauerbetriebsgeschwindigkeit (langsamer
Dauerbetrieb) bei starkem Regen geht.
Aktivierung
Den rechten Hebel um eine Stufe nach unten
schieben. Die Aktivierung des Sensors wird durch
einen "Anschlag" signalisiert.
56
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

ZUR BEACHTUNG Das Glas der
Windschutzscheibe im Sensorbereich sauber
halten.
Wird der Rändelring B Abb. 35 gedreht, kann die
Sensibilität des Regensensors erhöht werden,
wodurch man eine schnellere Veränderung vom
stehenden Scheibenwischer (kein Anschlag) bei
trockenen Scheiben auf Scheibenwischer mit
erster Dauerbetriebsgeschwindigkeit (langsamer
Dauerbetrieb) erreicht.
Das Erhöhen der Empfindlichkeit des
Regensensors wird von einem "Wischvorgang" zur
Bestätigung der Befehlsannahme angezeigt.
Wird die Waschanlage bei aktiviertem
Regensensor eingeschaltet, erfolgt der normale
Waschzyklus, nach dessen Beendigung der
Regensensor seinen automatischen Normalbetrieb
wieder aufnimmt.Deaktivierung
Den Zündschlüssel auf STOP drehen. Beim
nächsten Motorstart (Schlüssel auf MAR), wird
der Sensor nicht aktiviert. Um den Sensor zu
aktivieren, den Hebel nach oben oder unten und
dann in die Mitte verschieben. Die Aktivierung des
Sensors wird durch wenigstens einen
“Wischvorgang”, auch bei trockener Scheibe,
angezeigt.
Der Regensensor kann das Vorhandensein
folgender Bedingungen erkennen und sich
automatisch daran anpassen:
❒Anwesenheit von Fremdkörpern auf der
kontrollierten Fläche (Ablagerung von Salzen,
Schmutz usw.);
❒Es sind Wasserschlieren aufgrund der
abgenutzten Scheibenwischerbürsten zu sehen;
❒Unterschied zwischen Tag und Nacht.
Den Regensensor während des
Waschens des Fahrzeugs in einer
automatischen Waschstraße nicht
aktivieren.Im Falle einer vereisten
Windschutzscheibe sicherstellen, dass
die Vorrichtung korrekt ausgeschaltet
ist.
Abb. 36
L0F0188
57DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

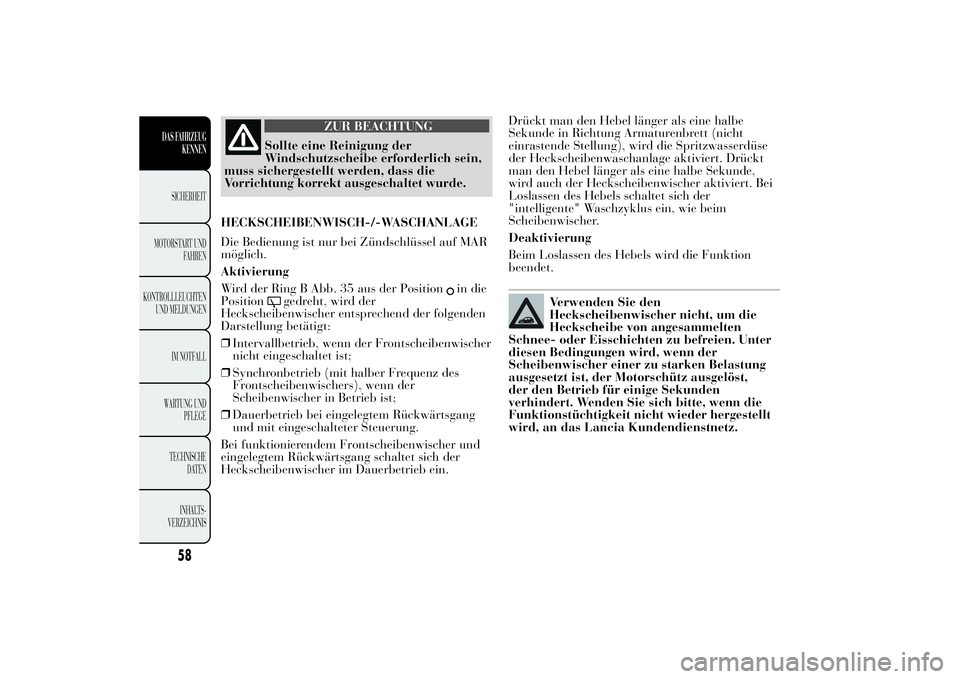

ZUR BEACHTUNG
Sollte eine Reinigung der
Windschutzscheibe erforderlich sein,
muss sichergestellt werden, dass die
Vorrichtung korrekt ausgeschaltet wurde.
HECKSCHEIBENWISCH-/-WASCHANLAGE
Die Bedienung ist nur bei Zündschlüssel auf MAR
möglich.
Aktivierung
Wird der Ring B Abb. 35 aus der Position
in die
Position
gedreht, wird der
Heckscheibenwischer entsprechend der folgenden
Darstellung betätigt:
❒Intervallbetrieb, wenn der Frontscheibenwischer
nicht eingeschaltet ist;
❒Synchronbetrieb (mit halber Frequenz des
Frontscheibenwischers), wenn der
Scheibenwischer in Betrieb ist;
❒Dauerbetrieb bei eingelegtem Rückwärtsgang
und mit eingeschalteter Steuerung.
Bei funktionierendem Frontscheibenwischer und
eingelegtem Rückwärtsgang schaltet sich der
Heckscheibenwischer im Dauerbetrieb ein.Drückt man den Hebel länger als eine halbe
Sekunde in Richtung Armaturenbrett (nicht
einrastende Stellung), wird die Spritzwasserdüse
der Heckscheibenwaschanlage aktiviert. Drückt
man den Hebel länger als eine halbe Sekunde,
wird auch der Heckscheibenwischer aktiviert. Bei
Loslassen des Hebels schaltet sich der
"intelligente" Waschzyklus ein, wie beim
Scheibenwischer.
Deaktivierung
Beim Loslassen des Hebels wird die Funktion
beendet.
Verwenden Sie den
Heckscheibenwischer nicht, um die
Heckscheibe von angesammelten
Schnee- oder Eisschichten zu befreien. Unter
diesen Bedingungen wird, wenn der
Scheibenwischer einer zu starken Belastung
ausgesetzt ist, der Motorschütz ausgelöst,
der den Betrieb für einige Sekunden
verhindert. Wenden Sie sich bitte, wenn die
Funktionstüchtigkeit nicht wieder hergestellt
wird, an das Lancia Kundendienstnetz.
58
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

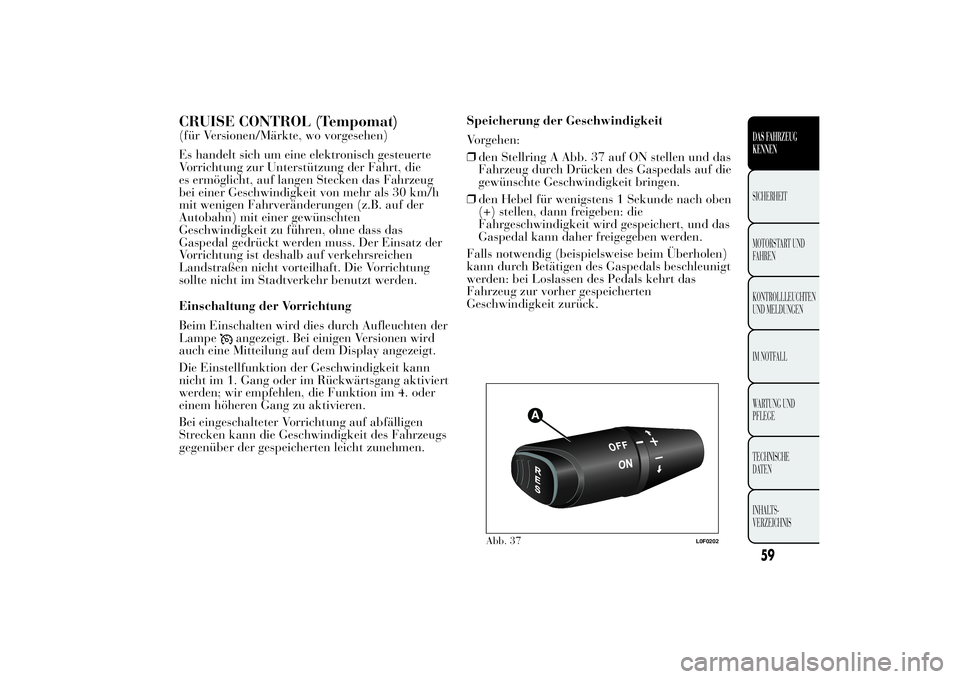

CRUISE CONTROL (Tempomat)(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine elektronisch gesteuerte
Vorrichtung zur Unterstützung der Fahrt, die
es ermöglicht, auf langen Stecken das Fahrzeug
bei einer Geschwindigkeit von mehr als 30 km/h
mit wenigen Fahrveränderungen (z.B. auf der
Autobahn) mit einer gewünschten
Geschwindigkeit zu führen, ohne dass das
Gaspedal gedrückt werden muss. Der Einsatz der
Vorrichtung ist deshalb auf verkehrsreichen
Landstraßen nicht vorteilhaft. Die Vorrichtung
sollte nicht im Stadtverkehr benutzt werden.
Einschaltung der Vorrichtung
Beim Einschalten wird dies durch Aufleuchten der
Lampe
angezeigt. Bei einigen Versionen wird
auch eine Mitteilung auf dem Display angezeigt.
Die Einstellfunktion der Geschwindigkeit kann
nicht im 1. Gang oder im Rückwärtsgang aktiviert
werden; wir empfehlen, die Funktion im 4. oder
einem höheren Gang zu aktivieren.
Bei eingeschalteter Vorrichtung auf abfälligen
Strecken kann die Geschwindigkeit des Fahrzeugs
gegenüber der gespeicherten leicht zunehmen.Speicherung der Geschwindigkeit
Vorgehen:
❒den Stellring A Abb. 37 auf ON stellen und das
Fahrzeug durch Drücken des Gaspedals auf die
gewünschte Geschwindigkeit bringen.
❒den Hebel für wenigstens 1 Sekunde nach oben
(+) stellen, dann freigeben: die
Fahrgeschwindigkeit wird gespeichert, und das
Gaspedal kann daher freigegeben werden.
Falls notwendig (beispielsweise beim Überholen)
kann durch Betätigen des Gaspedals beschleunigt
werden: bei Loslassen des Pedals kehrt das
Fahrzeug zur vorher gespeicherten
Geschwindigkeit zurück.
Abb. 37
L0F0202
59DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

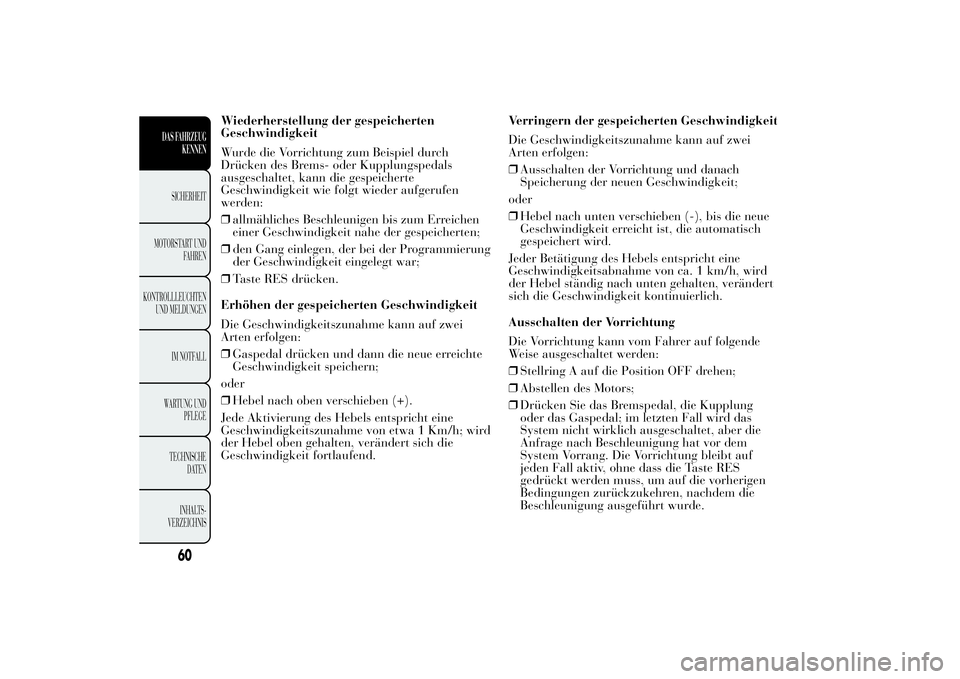

Wiederherstellung der gespeicherten
Geschwindigkeit
Wurde die Vorrichtung zum Beispiel durch
Drücken des Brems- oder Kupplungspedals
ausgeschaltet, kann die gespeicherte
Geschwindigkeit wie folgt wieder aufgerufen
werden:
❒allmähliches Beschleunigen bis zum Erreichen
einer Geschwindigkeit nahe der gespeicherten;
❒den Gang einlegen, der bei der Programmierung
der Geschwindigkeit eingelegt war;
❒Taste RES drücken.
Erhöhen der gespeicherten Geschwindigkeit
Die Geschwindigkeitszunahme kann auf zwei
Arten erfolgen:
❒Gaspedal drücken und dann die neue erreichte
Geschwindigkeit speichern;
oder
❒Hebel nach oben verschieben (+).
Jede Aktivierung des Hebels entspricht eine
Geschwindigkeitszunahme von etwa 1 Km/h; wird
der Hebel oben gehalten, verändert sich die
Geschwindigkeit fortlaufend.Verringern der gespeicherten Geschwindigkeit
Die Geschwindigkeitszunahme kann auf zwei
Arten erfolgen:
❒Ausschalten der Vorrichtung und danach
Speicherung der neuen Geschwindigkeit;
oder
❒Hebel nach unten verschieben (-), bis die neue
Geschwindigkeit erreicht ist, die automatisch
gespeichert wird.
Jeder Betätigung des Hebels entspricht eine
Geschwindigkeitsabnahme von ca. 1 km/h, wird
der Hebel ständig nach unten gehalten, verändert
sich die Geschwindigkeit kontinuierlich.
Ausschalten der Vorrichtung
Die Vorrichtung kann vom Fahrer auf folgende
Weise ausgeschaltet werden:
❒Stellring A auf die Position OFF drehen;
❒Abstellen des Motors;
❒Drücken Sie das Bremspedal, die Kupplung
oder das Gaspedal; im letzten Fall wird das
System nicht wirklich ausgeschaltet, aber die
Anfrage nach Beschleunigung hat vor dem
System Vorrang. Die Vorrichtung bleibt auf
jeden Fall aktiv, ohne dass die Taste RES
gedrückt werden muss, um auf die vorherigen
Bedingungen zurückzukehren, nachdem die
Beschleunigung ausgeführt wurde.
60
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

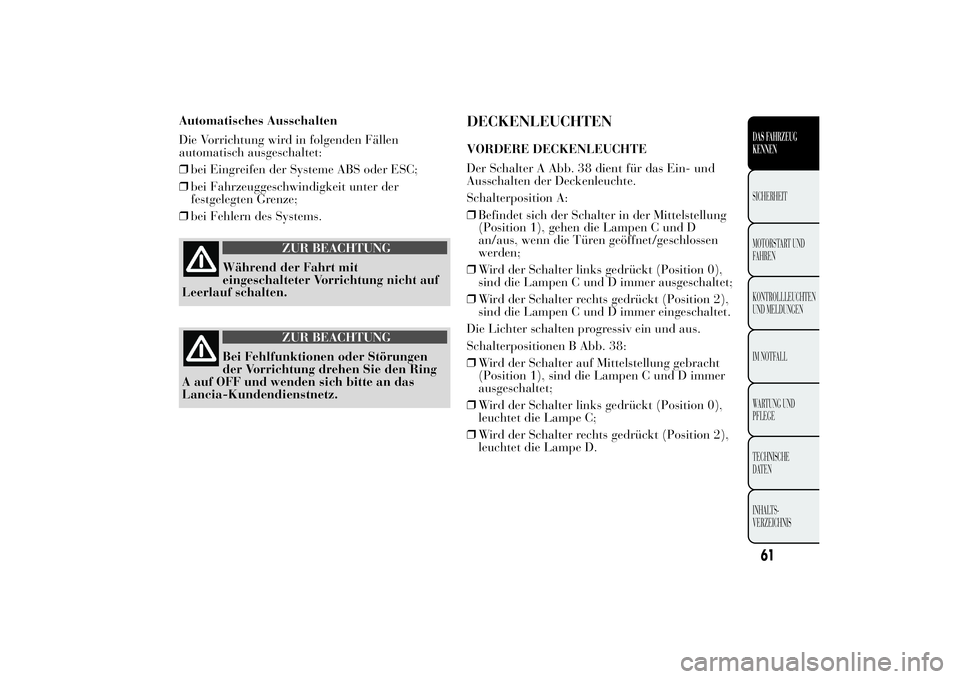

Automatisches Ausschalten
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
❒bei Eingreifen der Systeme ABS oder ESC;
❒bei Fahrzeuggeschwindigkeit unter der
festgelegten Grenze;
❒bei Fehlern des Systems.
ZUR BEACHTUNG
Während der Fahrt mit
eingeschalteter Vorrichtung nicht auf
Leerlauf schalten.
ZUR BEACHTUNG
Bei Fehlfunktionen oder Störungen
der Vorrichtung drehen Sie den Ring
A auf OFF und wenden sich bitte an das
Lancia-Kundendienstnetz.
DECKENLEUCHTENVORDERE DECKENLEUCHTE
Der Schalter A Abb. 38 dient für das Ein- und
Ausschalten der Deckenleuchte.
Schalterposition A:
❒Befindet sich der Schalter in der Mittelstellung
(Position 1), gehen die Lampen C und D
an/aus, wenn die Türen geöffnet/geschlossen
werden;
❒Wird der Schalter links gedrückt (Position 0),
sind die Lampen C und D immer ausgeschaltet;
❒Wird der Schalter rechts gedrückt (Position 2),
sind die Lampen C und D immer eingeschaltet.
Die Lichter schalten progressiv ein und aus.
Schalterpositionen B Abb. 38:
❒Wird der Schalter auf Mittelstellung gebracht
(Position 1), sind die Lampen C und D immer
ausgeschaltet;
❒Wird der Schalter links gedrückt (Position 0),
leuchtet die Lampe C;
❒Wird der Schalter rechts gedrückt (Position 2),
leuchtet die Lampe D.
61DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

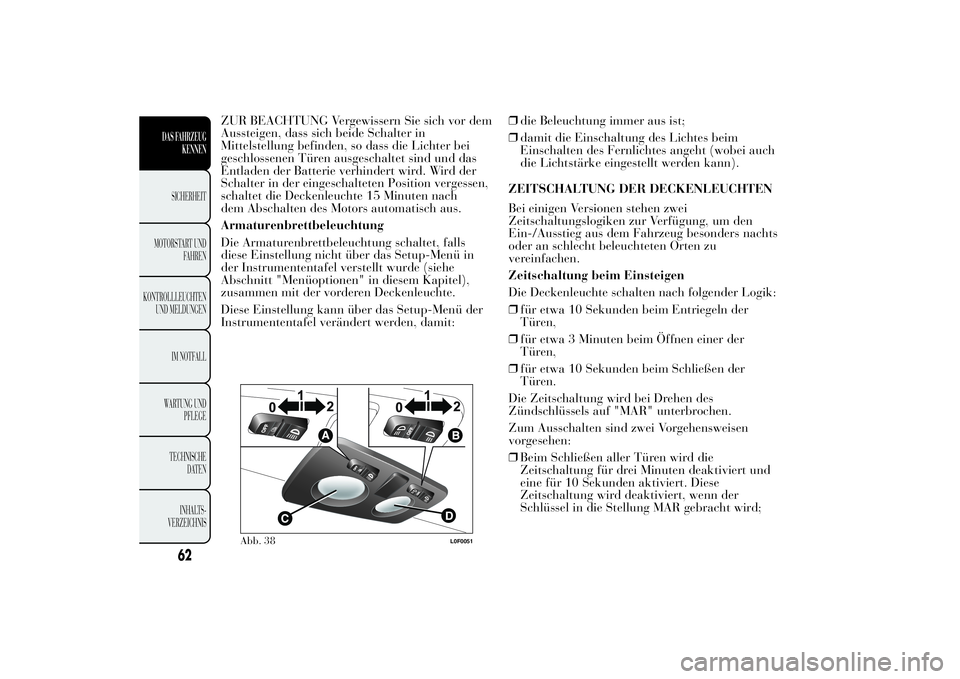

ZUR BEACHTUNG Vergewissern Sie sich vor dem
Aussteigen, dass sich beide Schalter in
Mittelstellung befinden, so dass die Lichter bei
geschlossenen Türen ausgeschaltet sind und das
Entladen der Batterie verhindert wird. Wird der
Schalter in der eingeschalteten Position vergessen,
schaltet die Deckenleuchte 15 Minuten nach
dem Abschalten des Motors automatisch aus.
Armaturenbrettbeleuchtung
Die Armaturenbrettbeleuchtung schaltet, falls
diese Einstellung nicht über das Setup-Menü in
der Instrumententafel verstellt wurde (siehe
Abschnitt "Menüoptionen" in diesem Kapitel),
zusammen mit der vorderen Deckenleuchte.
Diese Einstellung kann über das Setup-Menü der
Instrumententafel verändert werden, damit:❒die Beleuchtung immer aus ist;
❒damit die Einschaltung des Lichtes beim
Einschalten des Fernlichtes angeht (wobei auch
die Lichtstärke eingestellt werden kann).
ZEITSCHALTUNG DER DECKENLEUCHTEN
Bei einigen Versionen stehen zwei
Zeitschaltungslogiken zur Verfügung, um den
Ein-/Ausstieg aus dem Fahrzeug besonders nachts
oder an schlecht beleuchteten Orten zu
vereinfachen.
Zeitschaltung beim Einsteigen
Die Deckenleuchte schalten nach folgender Logik:
❒für etwa 10 Sekunden beim Entriegeln der
Türen,
❒für etwa 3 Minuten beim Öffnen einer der
Türen,
❒für etwa 10 Sekunden beim Schließen der
Türen.
Die Zeitschaltung wird bei Drehen des
Zündschlüssels auf "MAR" unterbrochen.
Zum Ausschalten sind zwei Vorgehensweisen
vorgesehen:
❒Beim Schließen aller Türen wird die
Zeitschaltung für drei Minuten deaktiviert und
eine für 10 Sekunden aktiviert. Diese
Zeitschaltung wird deaktiviert, wenn der
Schlüssel in die Stellung MAR gebracht wird;
Abb. 38
L0F0051
62
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
