2011 Lancia Ypsilon Betriebsanleitung (in German)

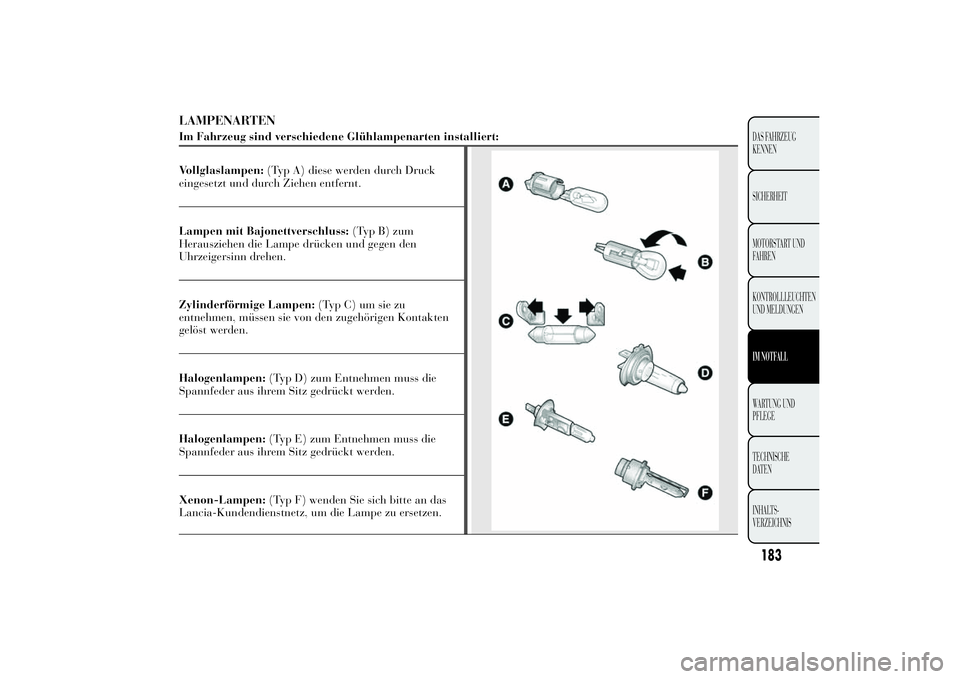

LAMPENARTENIm Fahrzeug sind verschiedene Glühlampenarten installiert:
Vollglaslampen:(Typ A) diese werden durch Druck
eingesetzt und durch Ziehen entfernt.Lampen mit Bajonettverschluss:(Typ B) zum
Herausziehen die Lampe drücken und gegen den
Uhrzeigersinn drehen.
Zylinderförmige Lampen:(Typ C) um sie zu
entnehmen, müssen sie von den zugehörigen Kontakten
gelöst werden.
Halogenlampen:(Typ D) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
Halogenlampen:(Typ E) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
Xenon-Lampen:(Typ F) wenden Sie sich bitte an das
Lancia-Kundendienstnetz, um die Lampe zu ersetzen.
183DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

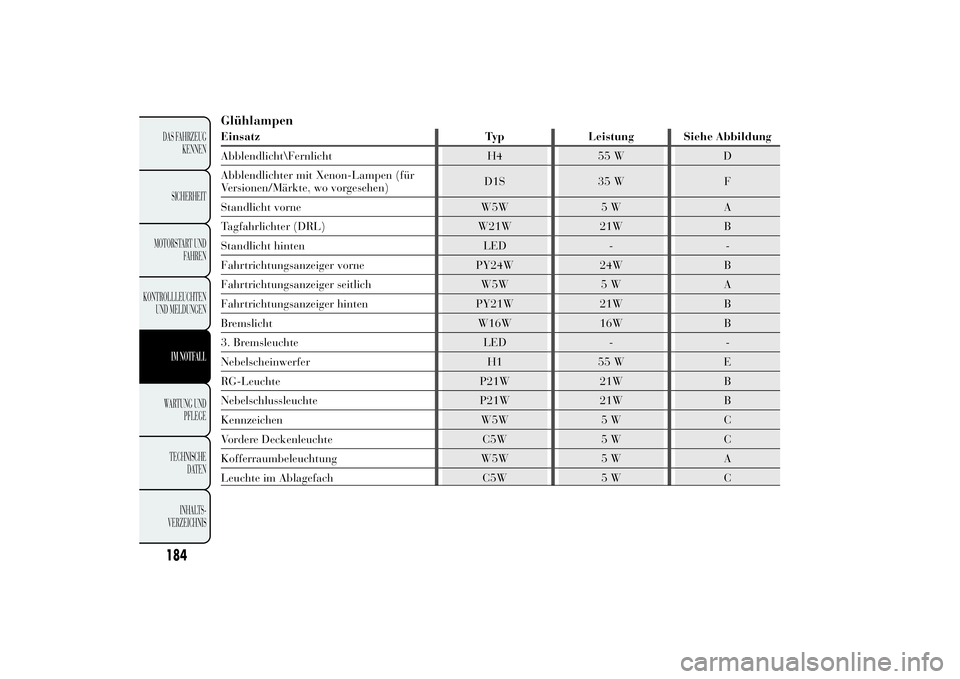

GlühlampenEinsatz Typ Leistung Siehe Abbildung
Abblendlicht\Fernlicht H4 55 W D
Abblendlichter mit Xenon-Lampen (für
Versionen/Märkte, wo vorgesehen)D1S 35 W F
Standlicht vorne W5W 5 W A
Tagfahrlichter (DRL) W21W 21W B
Standlicht hinten LED - -
Fahrtrichtungsanzeiger vorne PY24W 24W B
Fahrtrichtungsanzeiger seitlich W5W 5 W A
Fahrtrichtungsanzeiger hinten PY21W 21W B
Bremslicht W16W 16W B
3. Bremsleuchte LED - -
Nebelscheinwerfer H1 55 W E
RG-Leuchte P21W 21W B
Nebelschlussleuchte P21W 21W B
Kennzeichen W5W 5 W C
Vordere Deckenleuchte C5W 5 W C
Kofferraumbeleuchtung W5W 5 W A
Leuchte im Ablagefach C5W 5 W C
184DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

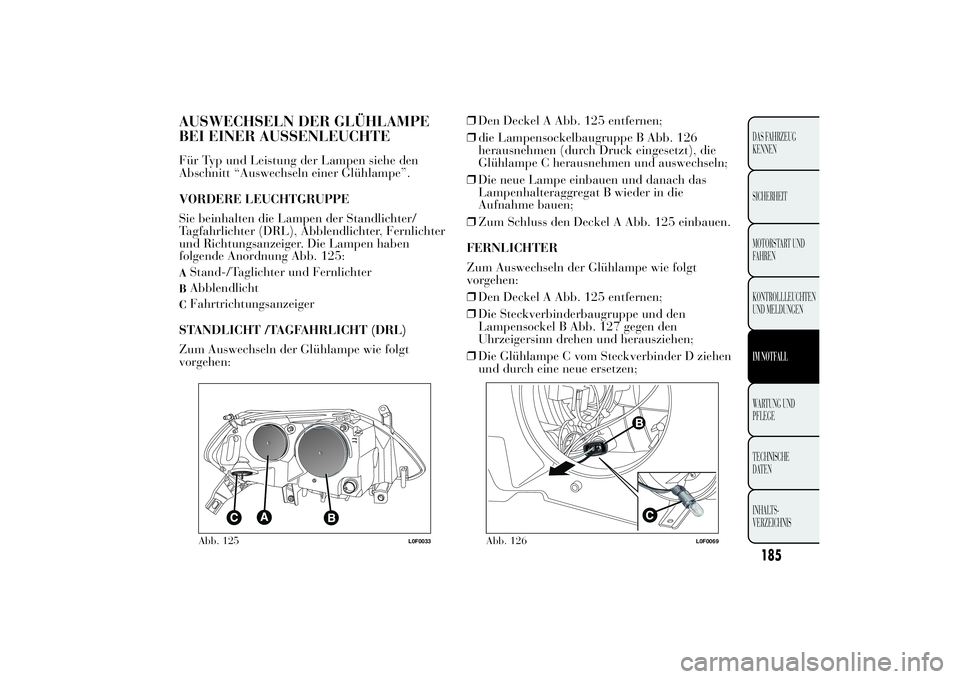

AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTEFür Typ und Leistung der Lampen siehe den
Abschnitt “Auswechseln einer Glühlampe”.
VORDERE LEUCHTGRUPPE
Sie beinhalten die Lampen der Standlichter/
Tagfahrlichter (DRL), Abblendlichter, Fernlichter
und Richtungsanzeiger. Die Lampen haben
folgende Anordnung Abb. 125:AStand-/Taglichter und FernlichterBAbblendlichtCFahrtrichtungsanzeiger
STANDLICHT /TAGFAHRLICHT (DRL)
Zum Auswechseln der Glühlampe wie folgt
vorgehen:❒Den Deckel A Abb. 125 entfernen;
❒die Lampensockelbaugruppe B Abb. 126
herausnehmen (durch Druck eingesetzt), die
Glühlampe C herausnehmen und auswechseln;
❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat B wieder in die
Aufnahme bauen;
❒Zum Schluss den Deckel A Abb. 125 einbauen.
FERNLICHTER
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Den Deckel A Abb. 125 entfernen;
❒Die Steckverbinderbaugruppe und den
Lampensockel B Abb. 127 gegen den
Uhrzeigersinn drehen und herausziehen;
❒Die Glühlampe C vom Steckverbinder D ziehen
und durch eine neue ersetzen;Abb. 125
L0F0033
Abb. 126
L0F0069
185DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

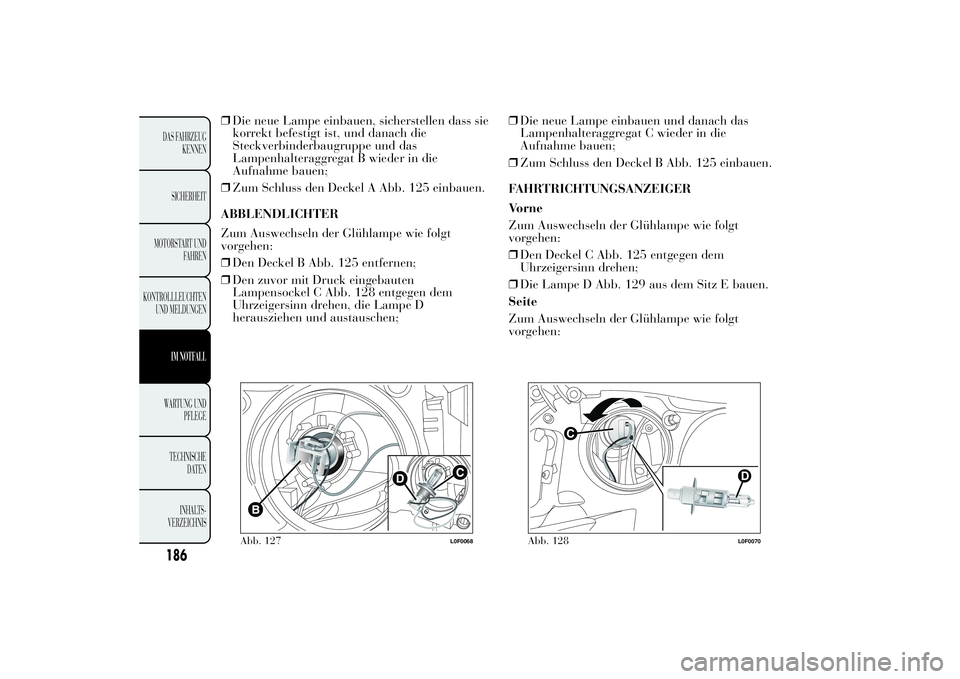

❒Die neue Lampe einbauen, sicherstellen dass sie
korrekt befestigt ist, und danach die
Steckverbinderbaugruppe und das
Lampenhalteraggregat B wieder in die
Aufnahme bauen;
❒Zum Schluss den Deckel A Abb. 125 einbauen.
ABBLENDLICHTER
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Den Deckel B Abb. 125 entfernen;
❒Den zuvor mit Druck eingebauten
Lampensockel C Abb. 128 entgegen dem
Uhrzeigersinn drehen, die Lampe D
herausziehen und austauschen;❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat C wieder in die
Aufnahme bauen;
❒Zum Schluss den Deckel B Abb. 125 einbauen.
FAHRTRICHTUNGSANZEIGER
Vorne
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Den Deckel C Abb. 125 entgegen dem
Uhrzeigersinn drehen;
❒Die Lampe D Abb. 129 aus dem Sitz E bauen.
Seite
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
Abb. 127
L0F0068
Abb. 128
L0F0070
186DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

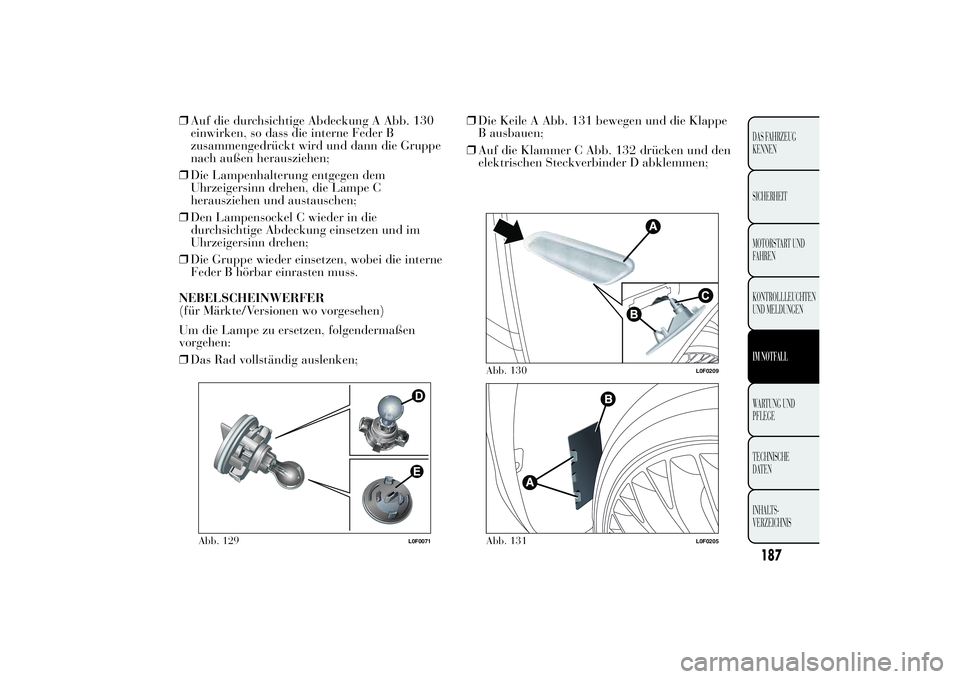

❒Auf die durchsichtige Abdeckung A Abb. 130
einwirken, so dass die interne Feder B
zusammengedrückt wird und dann die Gruppe
nach außen herausziehen;
❒Die Lampenhalterung entgegen dem
Uhrzeigersinn drehen, die Lampe C
herausziehen und austauschen;
❒Den Lampensockel C wieder in die
durchsichtige Abdeckung einsetzen und im
Uhrzeigersinn drehen;
❒Die Gruppe wieder einsetzen, wobei die interne
Feder B hörbar einrasten muss.
NEBELSCHEINWERFER
(für Märkte/Versionen wo vorgesehen)
Um die Lampe zu ersetzen, folgendermaßen
vorgehen:
❒Das Rad vollständig auslenken;❒Die Keile A Abb. 131 bewegen und die Klappe
B ausbauen;
❒Auf die Klammer C Abb. 132 drücken und den
elektrischen Steckverbinder D abklemmen;
Abb. 129
L0F0071
Abb. 130
L0F0209
Abb. 131
L0F0205
187DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

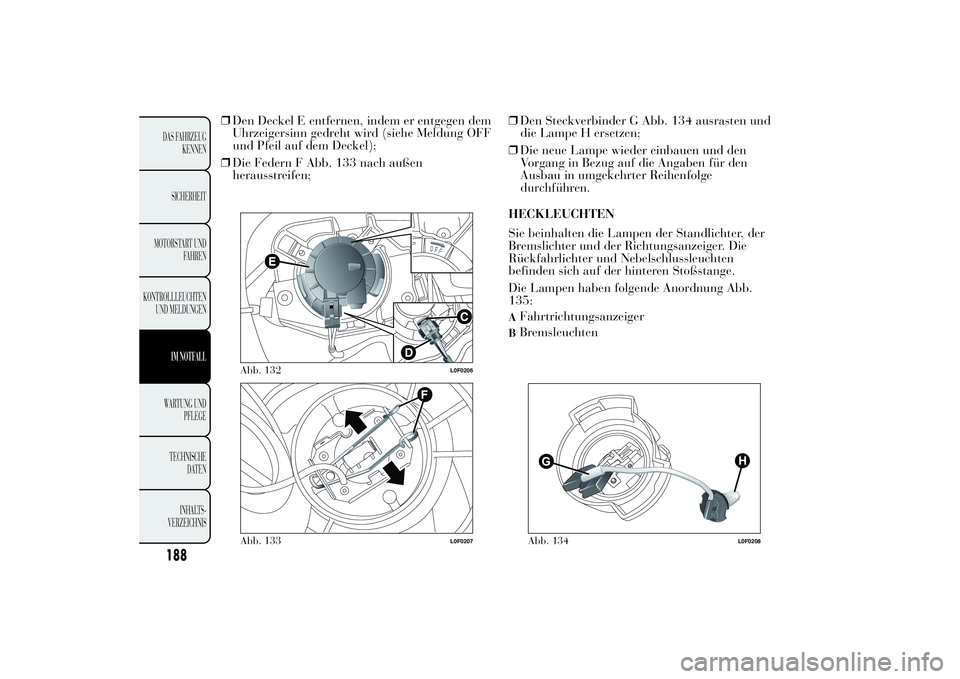

❒Den Deckel E entfernen, indem er entgegen dem
Uhrzeigersinn gedreht wird (siehe Meldung OFF
und Pfeil auf dem Deckel);
❒Die Federn F Abb. 133 nach außen
herausstreifen;❒Den Steckverbinder G Abb. 134 ausrasten und
die Lampe H ersetzen;
❒Die neue Lampe wieder einbauen und den
Vorgang in Bezug auf die Angaben für den
Ausbau in umgekehrter Reihenfolge
durchführen.
HECKLEUCHTEN
Sie beinhalten die Lampen der Standlichter, der
Bremslichter und der Richtungsanzeiger. Die
Rückfahrlichter und Nebelschlussleuchten
befinden sich auf der hinteren Stoßstange.
Die Lampen haben folgende Anordnung Abb.
135:
AFahrtrichtungsanzeigerBBremsleuchten
Abb. 132
L0F0206
Abb. 133
L0F0207
Abb. 134
L0F0208
188DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

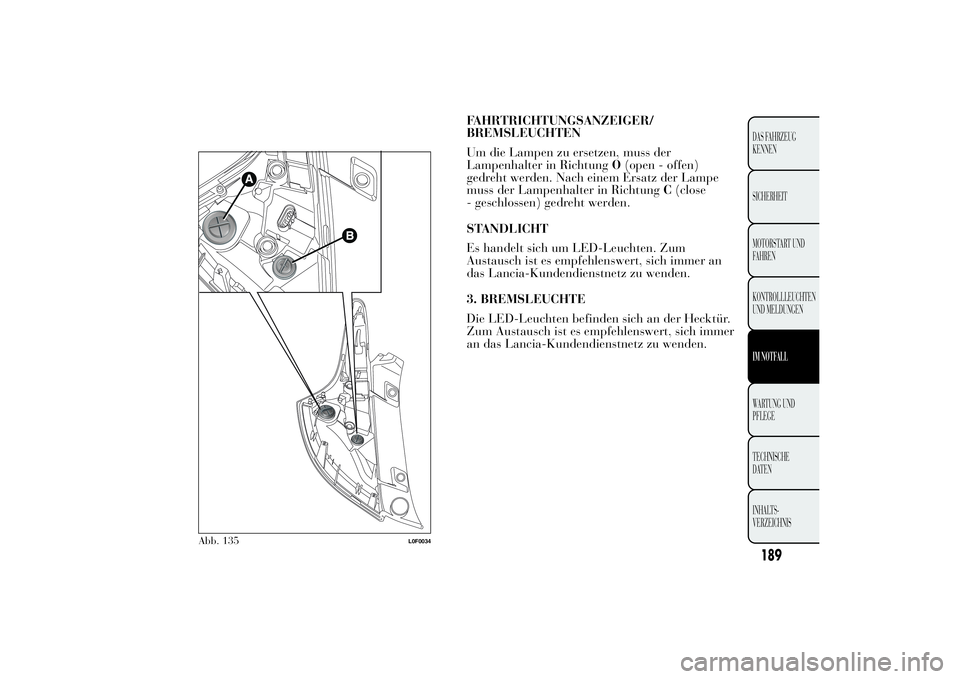

FAHRTRICHTUNGSANZEIGER/
BREMSLEUCHTEN
Um die Lampen zu ersetzen, muss der
Lampenhalter in RichtungO(open - offen)
gedreht werden. Nach einem Ersatz der Lampe
muss der Lampenhalter in RichtungC(close
- geschlossen) gedreht werden.
STANDLICHT
Es handelt sich um LED-Leuchten. Zum
Austausch ist es empfehlenswert, sich immer an
das Lancia-Kundendienstnetz zu wenden.
3. BREMSLEUCHTE
Die LED-Leuchten befinden sich an der Hecktür.
Zum Austausch ist es empfehlenswert, sich immer
an das Lancia-Kundendienstnetz zu wenden.
Abb. 135
L0F0034
189DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

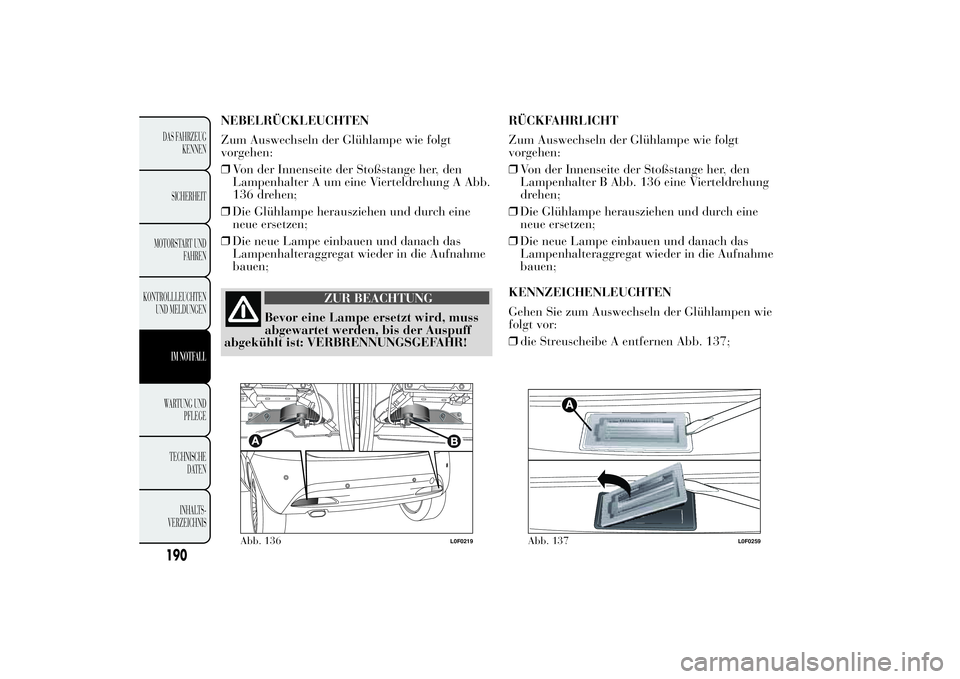

NEBELRÜCKLEUCHTEN
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Von der Innenseite der Stoßstange her, den
Lampenhalter A um eine Vierteldrehung A Abb.
136 drehen;
❒Die Glühlampe herausziehen und durch eine
neue ersetzen;
❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat wieder in die Aufnahme
bauen;
ZUR BEACHTUNG
Bevor eine Lampe ersetzt wird, muss
abgewartet werden, bis der Auspuff
abgekühlt ist: VERBRENNUNGSGEFAHR!RÜCKFAHRLICHT
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Von der Innenseite der Stoßstange her, den
Lampenhalter B Abb. 136 eine Vierteldrehung
drehen;
❒Die Glühlampe herausziehen und durch eine
neue ersetzen;
❒Die neue Lampe einbauen und danach das
Lampenhalteraggregat wieder in die Aufnahme
bauen;
KENNZEICHENLEUCHTEN
Gehen Sie zum Auswechseln der Glühlampen wie
folgt vor:
❒die Streuscheibe A entfernen Abb. 137;
Abb. 136
L0F0219
Abb. 137
L0F0259
