2011 Lancia Ypsilon Betriebsanleitung (in German)

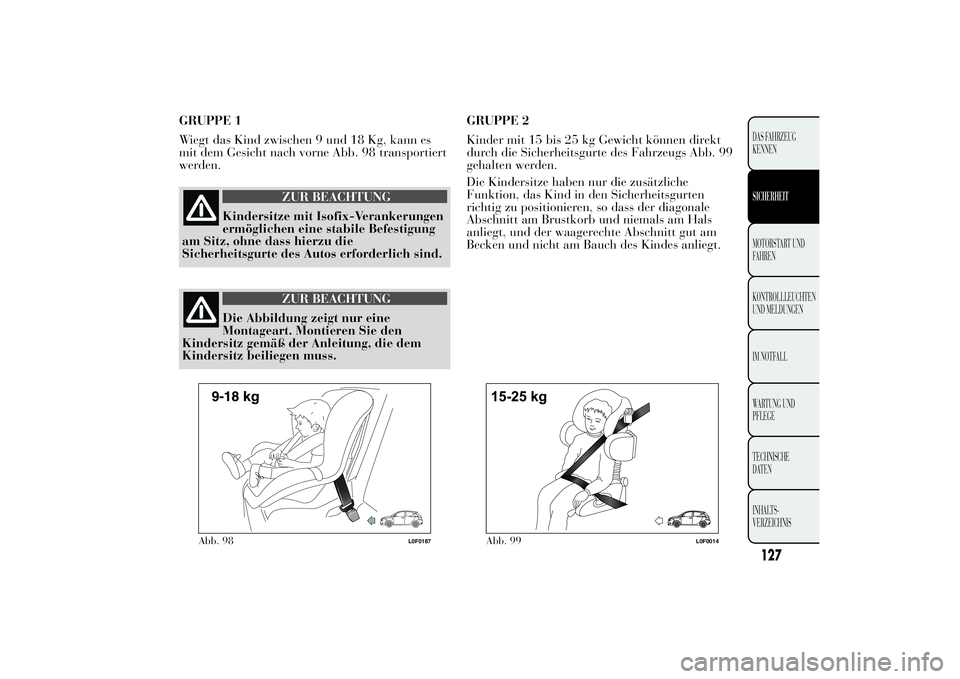

GRUPPE 1
Wiegt das Kind zwischen 9 und 18 Kg, kann es
mit dem Gesicht nach vorne Abb. 98 transportiert
werden.
ZUR BEACHTUNG
Kindersitze mit Isofix-Verankerungen
ermöglichen eine stabile Befestigung
am Sitz, ohne dass hierzu die
Sicherheitsgurte des Autos erforderlich sind.
ZUR BEACHTUNG
Die Abbildung zeigt nur eine
Montageart. Montieren Sie den
Kindersitz gemäß der Anleitung, die dem
Kindersitz beiliegen muss.GRUPPE 2
Kinder mit 15 bis 25 kg Gewicht können direkt
durch die Sicherheitsgurte des Fahrzeugs Abb. 99
gehalten werden.
Die Kindersitze haben nur die zusätzliche
Funktion, das Kind in den Sicherheitsgurten
richtig zu positionieren, so dass der diagonale
Abschnitt am Brustkorb und niemals am Hals
anliegt, und der waagerechte Abschnitt gut am
Becken und nicht am Bauch des Kindes anliegt.
Abb. 98
L0F0187
Abb. 99
L0F0014
127DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

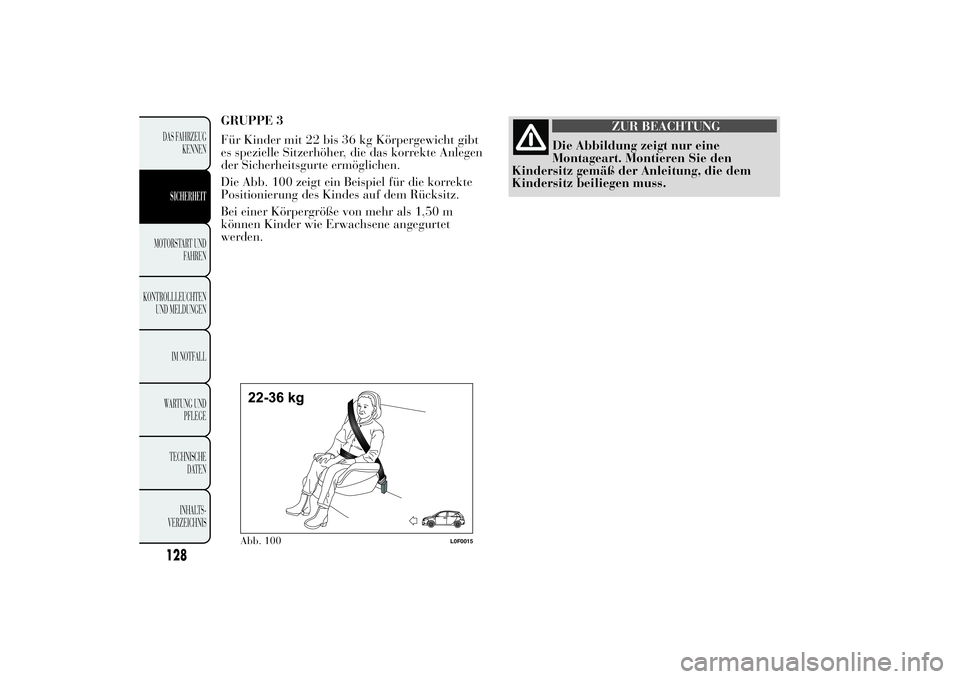

GRUPPE 3
Für Kinder mit 22 bis 36 kg Körpergewicht gibt
es spezielle Sitzerhöher, die das korrekte Anlegen
der Sicherheitsgurte ermöglichen.
Die Abb. 100 zeigt ein Beispiel für die korrekte
Positionierung des Kindes auf dem Rücksitz.
Bei einer Körpergröße von mehr als 1,50 m
können Kinder wie Erwachsene angegurtet
werden.
ZUR BEACHTUNG
Die Abbildung zeigt nur eine
Montageart. Montieren Sie den
Kindersitz gemäß der Anleitung, die dem
Kindersitz beiliegen muss.
Abb. 100
L0F0015
128DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

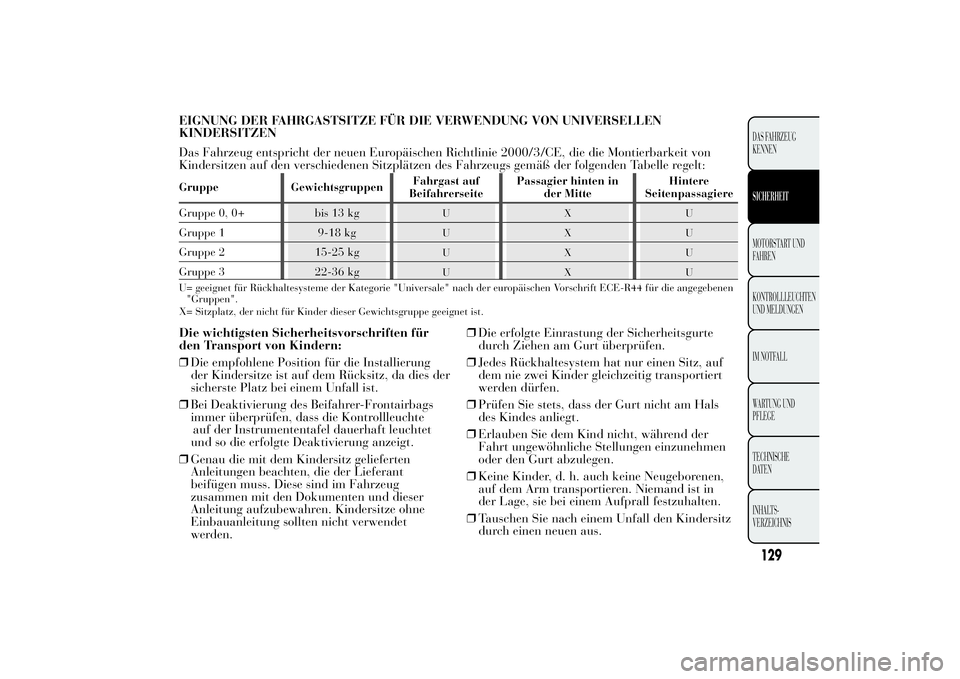

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON UNIVERSELLEN
KINDERSITZEN
Das Fahrzeug entspricht der neuen Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von
Kindersitzen auf den verschiedenen Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:Gruppe GewichtsgruppenFahrgast auf
BeifahrerseitePassagier hinten in
der MitteHintere
Seitenpassagiere
Gruppe 0, 0+ bis 13 kg
UXU
Gruppe 1 9-18 kg
UXU
Gruppe 2 15-25 kg
UXU
Gruppe 3 22-36 kg
UXU
U= geeignet für Rückhaltesysteme der Kategorie "Universale" nach der europäischen Vorschrift ECE-R44 für die angegebenen
"Gruppen".
X= Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
Die wichtigsten Sicherheitsvorschriften für
den Transport von Kindern:
❒Die empfohlene Position für die Installierung
der Kindersitze ist auf dem Rücksitz, da dies der
sicherste Platz bei einem Unfall ist.
❒Bei Deaktivierung des Beifahrer-Frontairbags
immer überprüfen, dass die Kontrollleuchte
auf der Instrumententafel dauerhaft leuchtet
und so die erfolgte Deaktivierung anzeigt.
❒Genau die mit dem Kindersitz gelieferten
Anleitungen beachten, die der Lieferant
beifügen muss. Diese sind im Fahrzeug
zusammen mit den Dokumenten und dieser
Anleitung aufzubewahren. Kindersitze ohne
Einbauanleitung sollten nicht verwendet
werden.❒Die erfolgte Einrastung der Sicherheitsgurte
durch Ziehen am Gurt überprüfen.
❒Jedes Rückhaltesystem hat nur einen Sitz, auf
dem nie zwei Kinder gleichzeitig transportiert
werden dürfen.
❒Prüfen Sie stets, dass der Gurt nicht am Hals
des Kindes anliegt.
❒Erlauben Sie dem Kind nicht, während der
Fahrt ungewöhnliche Stellungen einzunehmen
oder den Gurt abzulegen.
❒Keine Kinder, d. h. auch keine Neugeborenen,
auf dem Arm transportieren. Niemand ist in
der Lage, sie bei einem Aufprall festzuhalten.
❒Tauschen Sie nach einem Unfall den Kindersitz
durch einen neuen aus.
129DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

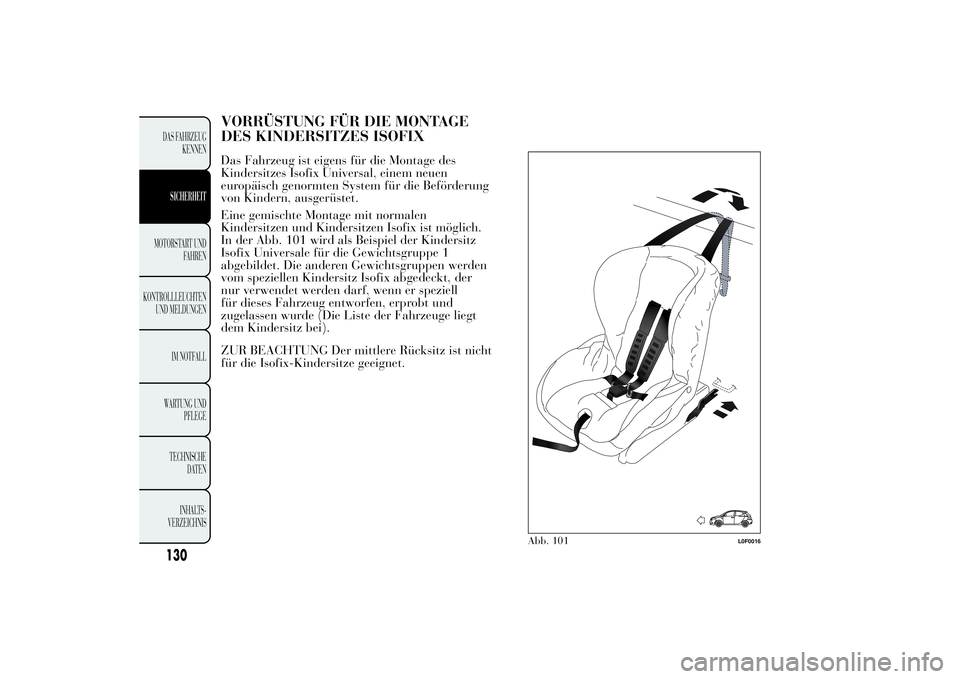

VORRÜSTUNG FÜR DIE MONTAGE
DES KINDERSITZES ISOFIXDas Fahrzeug ist eigens für die Montage des
Kindersitzes Isofix Universal, einem neuen
europäisch genormten System für die Beförderung
von Kindern, ausgerüstet.
Eine gemischte Montage mit normalen
Kindersitzen und Kindersitzen Isofix ist möglich.
In der Abb. 101 wird als Beispiel der Kindersitz
Isofix Universale für die Gewichtsgruppe 1
abgebildet. Die anderen Gewichtsgruppen werden
vom speziellen Kindersitz Isofix abgedeckt, der
nur verwendet werden darf, wenn er speziell
für dieses Fahrzeug entworfen, erprobt und
zugelassen wurde (Die Liste der Fahrzeuge liegt
dem Kindersitz bei).
ZUR BEACHTUNG Der mittlere Rücksitz ist nicht
für die Isofix-Kindersitze geeignet.
Abb. 101
L0F0016
130DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

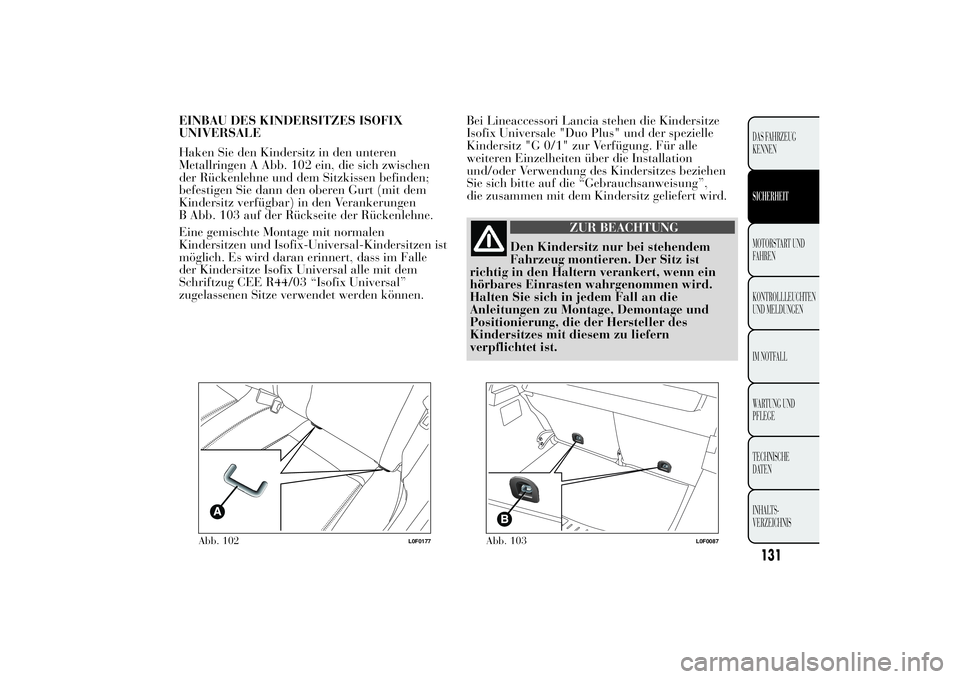

EINBAU DES KINDERSITZES ISOFIX
UNIVERSALE
Haken Sie den Kindersitz in den unteren
Metallringen A Abb. 102 ein, die sich zwischen
der Rückenlehne und dem Sitzkissen befinden;
befestigen Sie dann den oberen Gurt (mit dem
Kindersitz verfügbar) in den Verankerungen
B Abb. 103 auf der Rückseite der Rückenlehne.
Eine gemischte Montage mit normalen
Kindersitzen und Isofix-Universal-Kindersitzen ist
möglich. Es wird daran erinnert, dass im Falle
der Kindersitze Isofix Universal alle mit dem
Schriftzug CEE R44/03 “Isofix Universal”
zugelassenen Sitze verwendet werden können.Bei Lineaccessori Lancia stehen die Kindersitze
Isofix Universale "Duo Plus" und der spezielle
Kindersitz "G 0/1" zur Verfügung. Für alle
weiteren Einzelheiten über die Installation
und/oder Verwendung des Kindersitzes beziehen
Sie sich bitte auf die “Gebrauchsanweisung”,
die zusammen mit dem Kindersitz geliefert wird.
ZUR BEACHTUNG
Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist
richtig in den Haltern verankert, wenn ein
hörbares Einrasten wahrgenommen wird.
Halten Sie sich in jedem Fall an die
Anleitungen zu Montage, Demontage und
Positionierung, die der Hersteller des
Kindersitzes mit diesem zu liefern
verpflichtet ist.
Abb. 102
L0F0177
Abb. 103
L0F0087
131DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

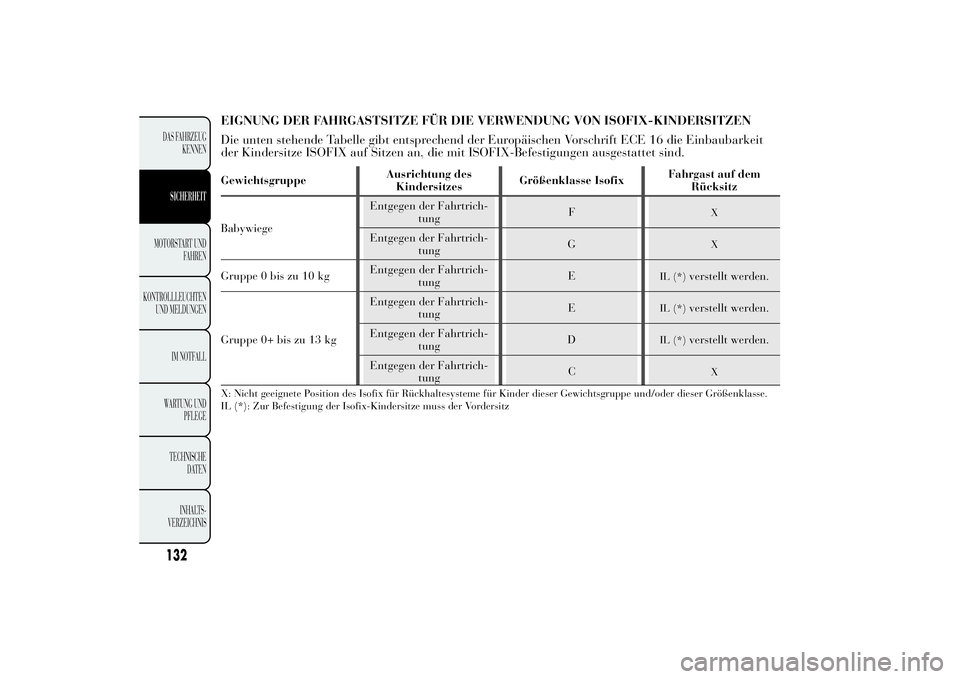

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON ISOFIX-KINDERSITZEN
Die unten stehende Tabelle gibt entsprechend der Europäischen Vorschrift ECE 16 die Einbaubarkeit
der Kindersitze ISOFIX auf Sitzen an, die mit ISOFIX-Befestigungen ausgestattet sind.GewichtsgruppeAusrichtung des
KindersitzesGrößenklasse IsofixFahrgast auf dem
Rücksitz
BabywiegeEntgegen der Fahrtrich-
tungF
X
Entgegen der Fahrtrich-
tungG
X
Gruppe 0 bis zu 10 kgEntgegen der Fahrtrich-
tungE
IL (*)
verstellt werden.
Gruppe 0+ bis zu 13 kgEntgegen der Fahrtrich-
tungE
IL (*)
verstellt werden.
Entgegen der Fahrtrich-
tungD
IL (*)
verstellt werden.
Entgegen der Fahrtrich-
tungC
X
X: Nicht geeignete Position des Isofix für Rückhaltesysteme für Kinder dieser Gewichtsgruppe und/oder dieser Größenklasse.
IL (*): Zur Befestigung der Isofix-Kindersitze muss der Vordersitz
132DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

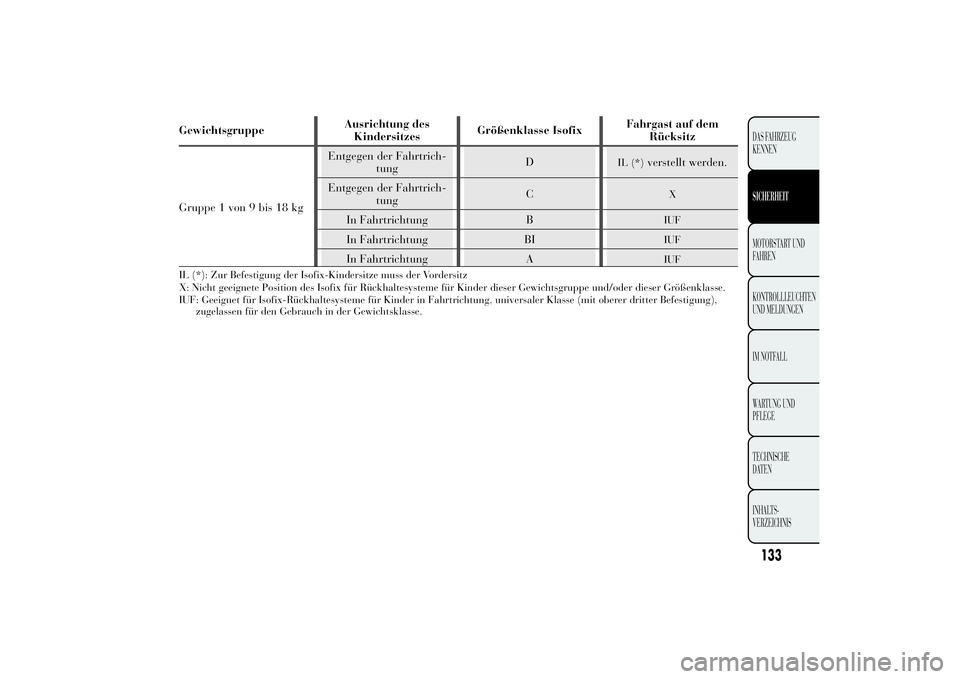

GewichtsgruppeAusrichtung des
KindersitzesGrößenklasse IsofixFahrgast auf dem
Rücksitz
Gruppe 1 von 9 bis 18 kgEntgegen der Fahrtrich-
tungD
IL (*)
verstellt werden.
Entgegen der Fahrtrich-
tungC
X
In Fahrtrichtung B
IUF
In Fahrtrichtung BI
IUF
In Fahrtrichtung A
IUF
IL (*): Zur Befestigung der Isofix-Kindersitze muss der Vordersitz
X: Nicht geeignete Position des Isofix für Rückhaltesysteme für Kinder dieser Gewichtsgruppe und/oder dieser Größenklasse.
IUF: Geeignet für Isofix-Rückhaltesysteme für Kinder in Fahrtrichtung, universaler Klasse (mit oberer dritter Befestigung),
zugelassen für den Gebrauch in der Gewichtsklasse.
133DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

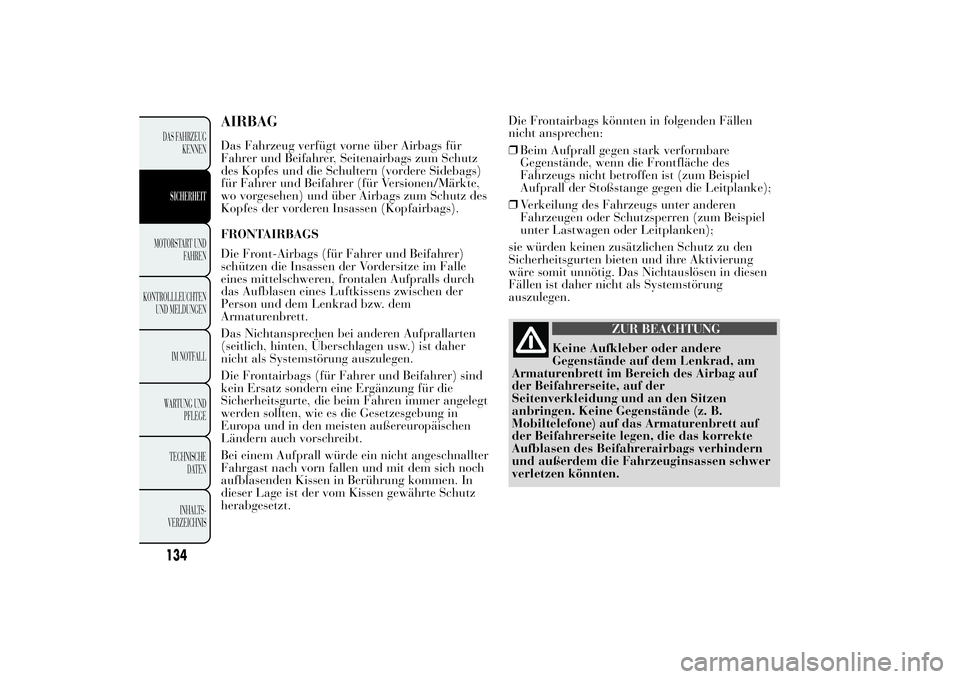

AIRBAGDas Fahrzeug verfügt vorne über Airbags für
Fahrer und Beifahrer, Seitenairbags zum Schutz
des Kopfes und die Schultern (vordere Sidebags)
für Fahrer und Beifahrer (für Versionen/Märkte,
wo vorgesehen) und über Airbags zum Schutz des
Kopfes der vorderen Insassen (Kopfairbags).
FRONTAIRBAGS
Die Front-Airbags (für Fahrer und Beifahrer)
schützen die Insassen der Vordersitze im Falle
eines mittelschweren, frontalen Aufpralls durch
das Aufblasen eines Luftkissens zwischen der
Person und dem Lenkrad bzw. dem
Armaturenbrett.
Das Nichtansprechen bei anderen Aufprallarten
(seitlich, hinten, Überschlagen usw.) ist daher
nicht als Systemstörung auszulegen.
Die Frontairbags (für Fahrer und Beifahrer) sind
kein Ersatz sondern eine Ergänzung für die
Sicherheitsgurte, die beim Fahren immer angelegt
werden sollten, wie es die Gesetzesgebung in
Europa und in den meisten außereuropäischen
Ländern auch vorschreibt.
Bei einem Aufprall würde ein nicht angeschnallter
Fahrgast nach vorn fallen und mit dem sich noch
aufblasenden Kissen in Berührung kommen. In
dieser Lage ist der vom Kissen gewährte Schutz
herabgesetzt.Die Frontairbags könnten in folgenden Fällen
nicht ansprechen:
❒Beim Aufprall gegen stark verformbare
Gegenstände, wenn die Frontfläche des
Fahrzeugs nicht betroffen ist (zum Beispiel
Aufprall der Stoßstange gegen die Leitplanke);
❒Verkeilung des Fahrzeugs unter anderen
Fahrzeugen oder Schutzsperren (zum Beispiel
unter Lastwagen oder Leitplanken);
sie würden keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten und ihre Aktivierung
wäre somit unnötig. Das Nichtauslösen in diesen
Fällen ist daher nicht als Systemstörung
auszulegen.
ZUR BEACHTUNG
Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Aufblasen des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen schwer
verletzen könnten.
