2011 Lancia Ypsilon Betriebsanleitung (in German)

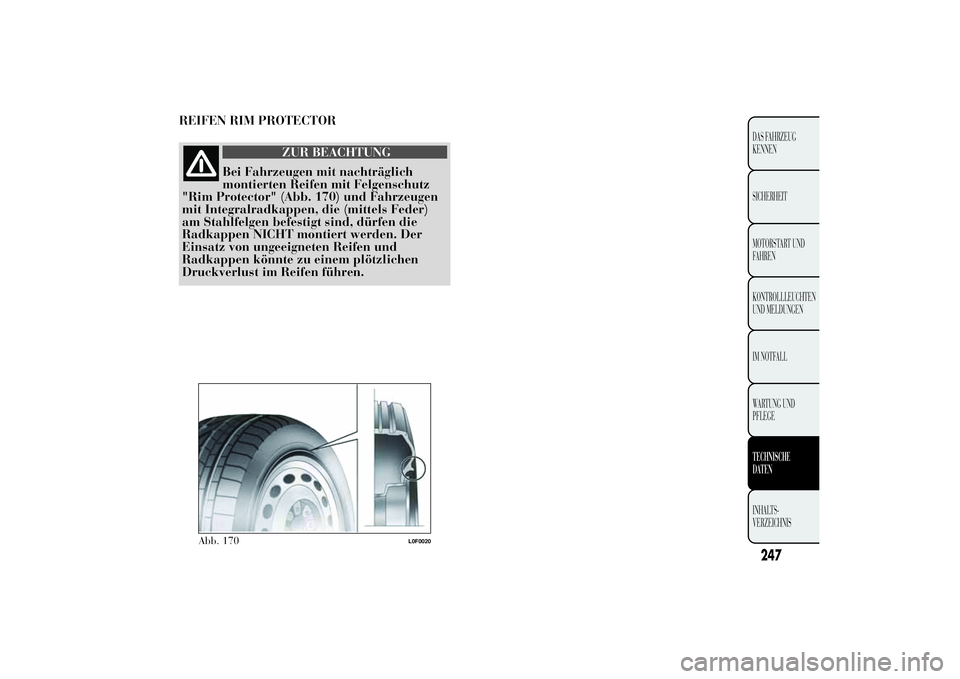

REIFEN RIM PROTECTOR
ZUR BEACHTUNG
Bei Fahrzeugen mit nachträglich
montierten Reifen mit Felgenschutz
"Rim Protector" (Abb. 170) und Fahrzeugen
mit Integralradkappen, die (mittels Feder)
am Stahlfelgen befestigt sind, dürfen die
Radkappen NICHT montiert werden. Der
Einsatz von ungeeigneten Reifen und
Radkappen könnte zu einem plötzlichen
Druckverlust im Reifen führen.
Abb. 170
L0F0020
247DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

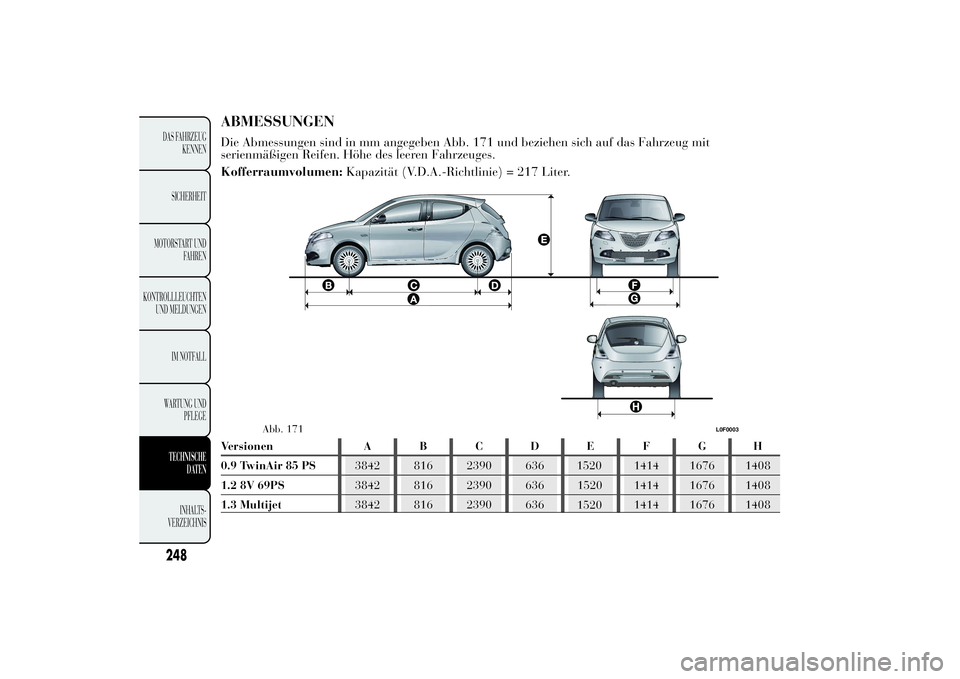

ABMESSUNGENDie Abmessungen sind in mm angegeben Abb. 171 und beziehen sich auf das Fahrzeug mit
serienmäßigen Reifen. Höhe des leeren Fahrzeuges.
Kofferraumvolumen:Kapazität (V.D.A.-Richtlinie) = 217 Liter.Versionen A B C D E F G H
0.9 TwinAir 85 PS3842 816 2390 636
151414 1676 1408
1.2 8V 69PS3842 816 2390 636
151414 1676 1408
1.3 Multijet3842 816 2390 636
151414 1676 1408
Abb. 171
L0F0003
248DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
20
20
20

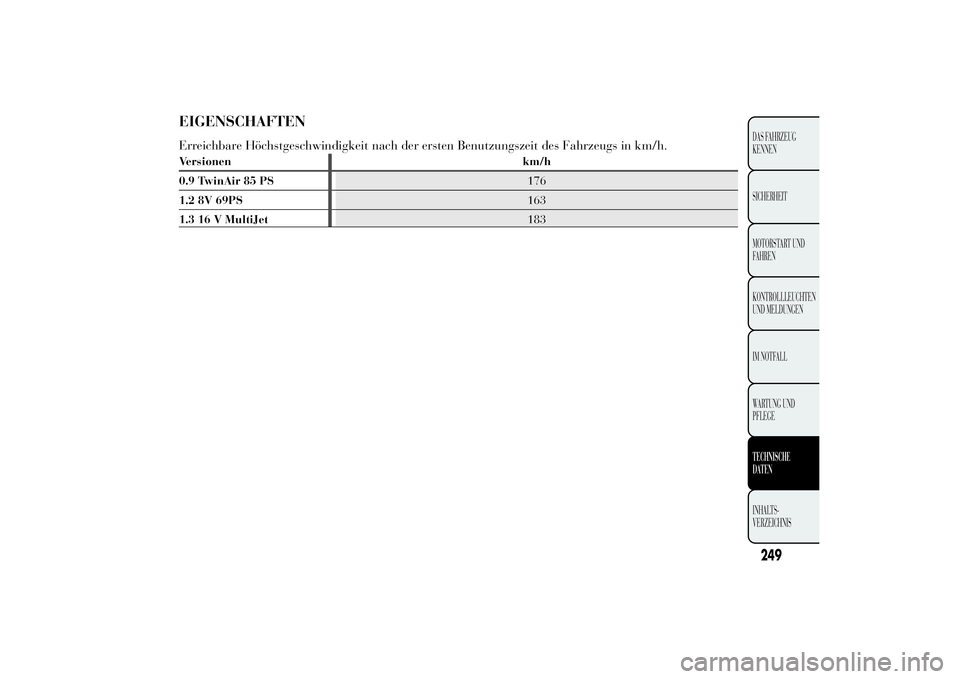

EIGENSCHAFTENErreichbare Höchstgeschwindigkeit nach der ersten Benutzungszeit des Fahrzeugs in km/h.Versionen km/h
0.9 TwinAir 85 PS176
1.2 8V 69PS163
1.3 16 V MultiJet183
249DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

Maximale Belastung (kg)
(**)
800 780 870 - Vorderachse:
- Hinterachse: 810 810 810
- Gesamt:1455 (4 Plätze) / 1510
(5 Plätze)1445 (4 Plätze) / 1500
(5 Plätze)1530 (4 Plätze) / 1585
(5 Plätze)
Anhängelasten (kg)
750 750 0 – Gebremster Anhänger:
– Ungebremster Anhänger: 400 400 400
Max. zulässige Dachlast: 55 55 55
Max. zul. Last auf dem Kugelkopf
(gebremster Anhänger) (kg):60 60 60
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum
und/oder auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
250DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
(*) Sind Sonderausstattungen vorhanden (Verdeck, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass

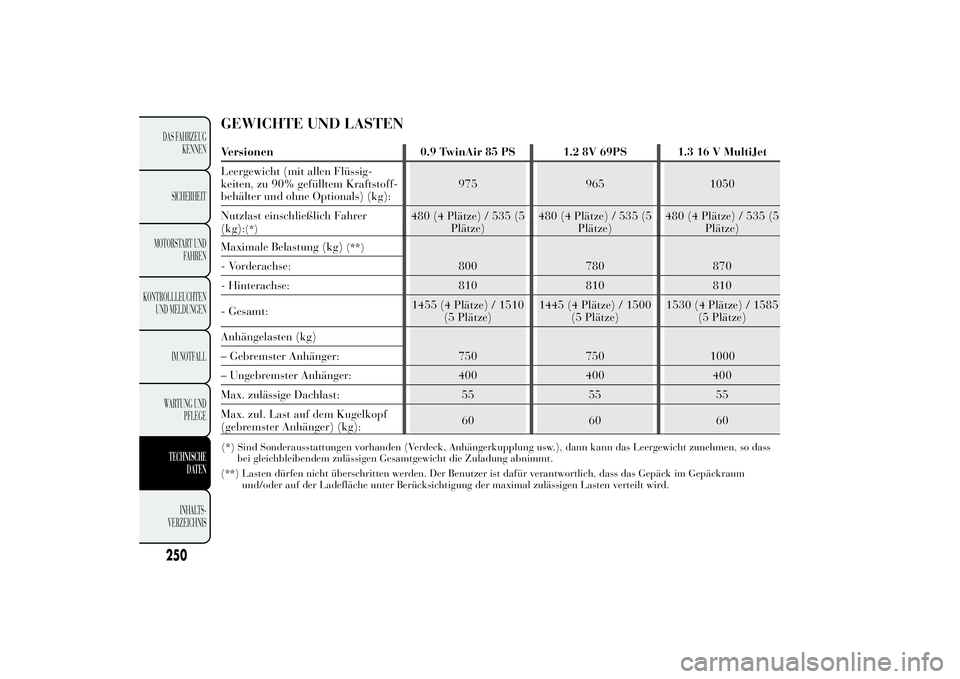

bei gleichbleibendem zulässigen Gesamtgewicht die Zuladung abnimmt.GEWICHTE UND LASTENVersionen 0.9 TwinAir 85 PS 1.2 8V 69PS 1.3 16 V MultiJet
Leergewicht (mit allen Flüssig-
keiten, zu 90% gefülltem Kraftstoff-
behälter und ohne Optionals) (kg):975 965 1050
Nutzlast einschließlich Fahrer
(kg):
(*)
480 (4 Plätze) / 535 (5
Plätze)480 (4 Plätze) / 535 (5
Plätze)480 (4 Plätze) / 535 (5
Plätze)
100

FÜLLMENGENBenzin Versionen 0.9 TwinAir 85 PS 1.2 8V 69PSVorgeschriebene
Kraftstoffe und Origi-
nalschmiermittel
Kraftstofftank (Liter): 40 40Bleifreies Benzin mit
mindestens 95 ROZ
Oktananteil (Spezifika-
tion EN228) Einschließlich einer Reserve von
(Liter):5÷7 5÷7
Motorkühlung (Liter): 5,3 4,9Mischung aus destillier-
tem Wasser und PAR-
AFLU
UP
bei 50%
(*)
Ölwanne (Liter): 2,8 2,5
SELENIA K P.E.
Ölwanne und Filter (Liter): 3,2 2,8
Getriebe-/Differenzialgehäuse
(Liter):1,65 1,65TUTELA CAR
TECHNYX
Hydraulischer Bremskreis
(Liter):0,55 0,55 TUTELA TOP 4
Behälter für Front- und Heck-
scheibenwaschflüssigkeit (Liter):2,55 2,5Mischung aus Wasser
und TUTELA
SIONAL SC35(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLU
UP
und 40% entmineralisiertem Wasser
empfohlen.
251DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
PROFES

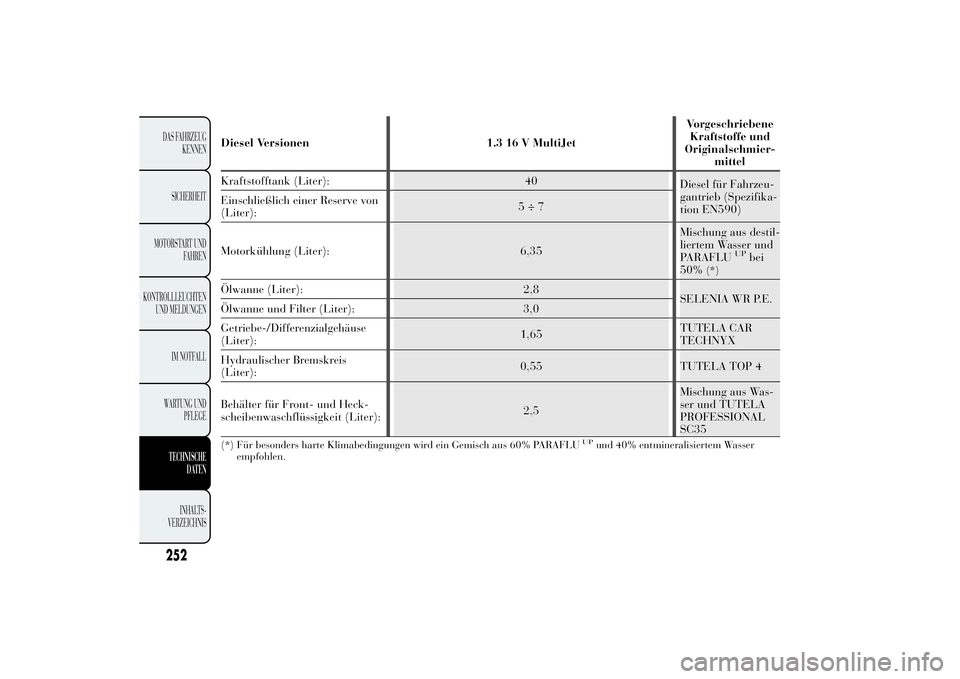

Diesel Versionen 1.3 16 V MultiJetVorgeschriebene
Kraftstoffe und
Originalschmier-
mittel
Kraftstofftank (Liter): 40
Diesel für Fahrzeu-
gantrieb (Spezifika-
tion EN590) Einschließlich einer Reserve von
(Liter):5÷7
Motorkühlung (Liter): 6,35Mischung aus destil-
liertem Wasser und
PARAFLU
UP
bei
50%
(*)
Ölwanne (Liter): 2,8
SELENIA WR P.E.
Ölwanne und Filter (Liter): 3,0
Getriebe-/Differenzialgehäuse
(Liter):1,65TUTELA CAR
TECHNYX
Hydraulischer Bremskreis
(Liter):0,55 TUTELA TOP 4
Behälter für Front- und Heck-
scheibenwaschflüssigkeit (Liter):2,5Mischung aus Was-
ser und TUTELA
PROFESSIONAL
SC35(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLU
UP
und 40% entmineralisiertem Wasser
empfohlen.
252DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

FLÜSSIGKEITEN UND SCHMIERMITTELEMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTENEinsatzQualitätsmerkmale der Schmiermittel
und Flüssigkeiten für den korrekten
Betrieb des FahrzeugsOriginal-Flüssigkeiten
und -SchmiermittelErsatzintervall
Schmierstoffe
für Benzinmo-
torenSynthetisches Schmiermittel, SAE-Klasse
5W-40 ACEA C3. Qualifikation FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N°
F603.C07Nach dem Plan der pro-
grammierten Wartung
Schmiermittel
für Dieselmo-
torenSynthetisches Schmiermittel SAE 5W-30.
Qualifikation FIAT 9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N°
F510.D07Nach dem Plan der pro-
grammierten WartungIm Notfall, wenn die Original-Produkte nicht zur Verfügung stehen, kann man bei den Diesel-Versionen
auch Schmiermittel mit Mindestanforderung ACEA C2 verwenden. In diesem Fall werden die optimalen
Leistungen des Motors nicht garantiert und wir empfehlen Ihnen, diese Schmiermittel vom Lancia-
Kundendienstnetz durch geeignete Produkte ersetzen zu lassen.
Die Benutzung von Produkten, deren Eigenschaften niedriger liegen als ACEA C3 für Benzinmotoren
und ACEA C2 für Dieselmotoren kann Schäden am Motor verursachen, die nicht von der Garantie
gedeckt sind.
Für die Versionen 0.9 TwinAir 85 PS könnte der Einsatz von Schmiermitteln mit Eigenschaften, die
nicht den ACEA C3-Anforderungen entsprechen und deren SAE-Grad nicht 5W-40 ist, zu
Motorschäden führen, die nicht durch Garantie gedeckt sind.
253DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

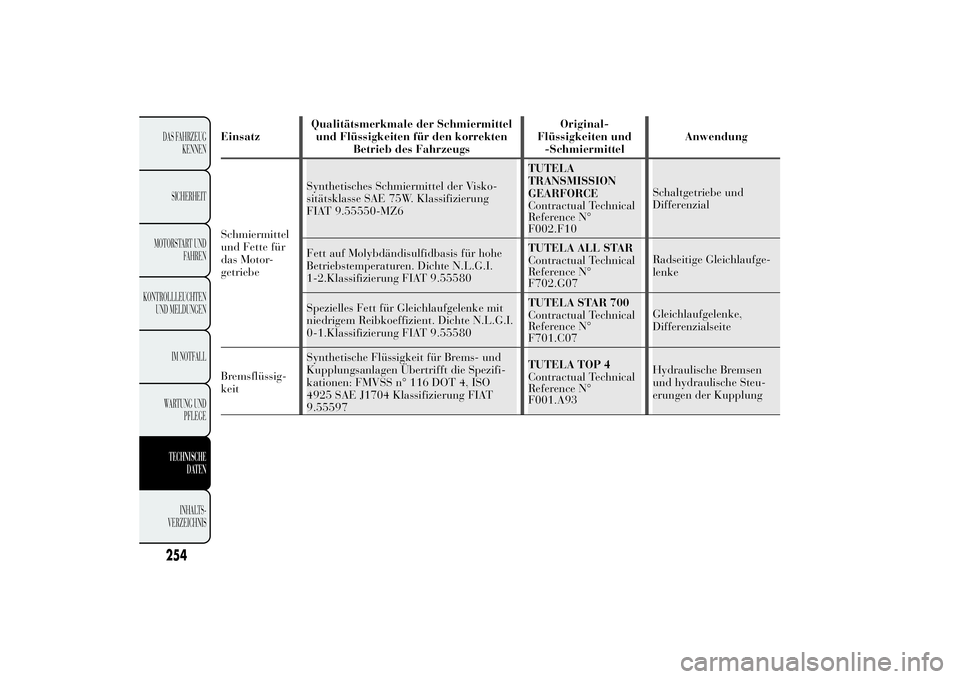

EinsatzQualitätsmerkmale der Schmiermittel
und Flüssigkeiten für den korrekten
Betrieb des FahrzeugsOriginal-
Flüssigkeiten und
-SchmiermittelAnwendung
Schmiermittel
und Fette für
das Motor-
getriebeSynthetisches Schmiermittel der Visko-
sitätsklasse SAE 75W. Klassifizierung
FIAT 9.55550-MZ6TUTELA
Contractual Technical
Reference N°
F002.F10Schaltgetriebe und
enzial
Fett auf Molybdändisulfidbasis für hohe
Betriebstemperaturen. Dichte N.L.G.I.
1-2.Klassifizierung FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Radseitige Gleichlaufge-
lenke
Spezielles Fett für Gleichlaufgelenke mit
niedrigem Reibkoeffizient. Dichte N.L.G.I.
0-1.Klassifizierung FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Gleichlaufgelenke,
Bremsflüssig-
keitSynthetische Flüssigkeit für Brems- und
Kupplungsanlagen Übertrifft die Spezifi-
kationen: FMVSS n° 116 DOT 4, ISO
4925 SAE J1704 Klassifizierung FIAT
9.55597TUTELA TOP 4
Contractual Technical
Reference N°
F001.A93Hydraulische Bremsen
und hydraulische Steu-
erungen der Kupplung
254DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Differ GEARFORCE TRANSMISSION
Differenzialseite
