INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
9
6ZF060G1-AU
o Flexible d'évaporation et bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et le
bouchon de remplissage de carburant aux intervalles spécifiés dans leprogramme de maintenance. Veiller à la conformité du remplacement du flexible et du bouchon. 6ZF060F1-AU
o Flexibles de ventilation de
carter-moteur
Examiner la surface des flexibles afin
de repérer toute trace de dommagesthermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement.
Vérifier le trajet des conduites : elles
ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ouun organe mobile capable de provoquer des dommages thermiques ou mécaniques. Contrôler le serrageet l'herméticité de tous les colliers et les accouplements.
Remplacer immédiatement tout flex-
ible présentant des signes dedétérioration ou de dommages.
F060E01TG-GUTo Courroie de distribution
(2,7L/2,2L)
Vérifier l'état général de toutes les pièces
relatives à la courroie de distribution et voir s'il n'y a pas de déformations.Remplacer immédiatement toute pièce endommagée. 6ZF060H1-AU
o Filtre à air L'emploi d'un filtre à air Hyundai d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU
o Bougies d'allumage
(Moteur Essence)
Veiller à poser des bougies du bonindice thermique. F060N02E-GUT o Jeu des soupapes Verifiez les bruits excessifs de la soupape et/ou les vibrations du moteuret reglez si necessaire. Un technicien qualifie doit effectuer cette operation.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
10
F070E05A-AUT
o Liquide de la boîte-pont
automatique (5 vitesses)
Le niveau de liquide doit se trouver dans la plage "HOT" de la jauge d'huile une fois que le moteur et la boîte-pont sont à la température deservice normale. Vérifiez le niveau de liquide de la boîte-pont automatique lorsque le moteur tourne, que la boîte-pont est au point mort et que le frein de parking est serré correctement.
o Liquide de la boîte-pont automatique (6 vitesses)
Dans des conditions normales d'utilisation, il n'est pas nécessaire de vérifier le liquide de la boîte-pont automatique. Cependant, dans desconditions extrêmes, le liquide doit être changé par un concessionnaire HYUNDAI agréé, conformément aucalendrier d'entretien présenté au début de ce chapitre.
6ZF070B1-AUo Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement tels que le radiateur, le vase d'expansion,les flexibles et les raccords. Remplacer toute pièce endommagée. 6ZF070C1-AU
o Liquide de refroidissement Remplacer le liquide de refroidissement aux intervalles spécifiés dans le programme de main- tenance.
REMARQUE: La couleur du liquide de boîte-pont automatique est normalementrouge.Plus le véhicule roule, plus leliquide de boîte-pont automatiquedevient foncé. Il s’agit d’un changement de couleur normal qui ne nécessite pas de remplacer leliquide.
ATTENTION:
L’utilisation d’un liquide non
spécifié peut causer des dysfonctionnements de la boîte- pont. Utilisez uniquement le liquide
spécifié pour la boîte-pontautomatique. (Reportez-vous au chapitre « Tableau de lubrification » à la section 9.)
!

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
11
F070H01TG-AUT
o Frein à disque arrière / plaquettes, frein de stationnement
Vérifiez la formation de rayures, le brûlage, les fuites de liquide, les pièces cassées et l’usure excessive au niveau du frein à disque arrière etdes plaquettes. Contrôlez le système de frein de stationnement, y compris la pédale et les câbles du frein destationnement. Voir le Manuel d’atelier pour ce qui est des procédures d’entretien détaillées. 6ZF070J1-AU
o Plaquettes, étriers et disques
de frein
Vérifier le degré d'usure des
plaquettes, le voile et l'usure desdisques ainsi que l'herméticité des étriers.
6ZF070K1-AU
o Tuyau d'échappement et silencieux
Vérifier visuellement le tuyau
d'échappement, le silencieux et les accouplements en cherchant les éraflures, les fissures, les détériorations, les fuites et tout autredommage. Démarrer le moteur et écouter attentivement afin de repérer toute fuite de gaz d'échappement.Serrer les raccords et effectuer les remplacements de pièce nécessaires. 6ZF070L1-AU
o Boulons d'accouplement de
suspension
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié. F070M01B-AUT
o Boîtier, tringlerie et soufflets de direction assistée/rotules de bras inférieur, raccord abille bras superieur
Véhicule à l'arrêt et moteur coupé, vérifier le jeu du volant. Voir si latimonerie n'est pas torque ou endommagée. Vérifier l'état des soufflets cache-poussière et desrotules (détérioration, fissures, dommages). Remplacer toute pièce endommagée.
6ZF070F1-AU
o Conduites de frein flexibles et
rigides
Vérifier visuellement l'état général et chercher les éraflures, les fissures, les détériorations, les dommages et les fuites. Remplacer immédiatementtoute pièce endommagée. F070G02A-AUT
o Liquide de freins Vérifier le niveau de liquide de freins dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux du réservoir.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
12
6ZF070P1-AU o Arbres de roue et soufflets Vérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages), Remplacer toute pièce endommagée et regarnirde graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisation Vérifier les conduites et raccords de climatisation (fuites, détérioration, dommages). Si nécessaire, vérifier lerendement de la climatisation selon les indications du manuel d'atelier concerné.
6ZF070N1-AU
o Pompe, courroie, et flexibles
de direction assistée
Vérifier la pompe et les flexibles de direction assistée (fuites, dommages), Remplacer immédiatement toute pièce endommagée, Voir si la courroie dedirection assistée n'est pas coupée, fissurée, excessivement usés, huileuse ou mal tendue. Remplacerou régler s'il y a lieu.

COMPARTIMENT MOTEUR ........................................... 6-2 VERIFICATIONS GENERALES...................................... 6-6
PRECAUTIONS DE MAINTENANCE ............................. 6-7
VERIFICATION DE L'HUILE MOTEUR .......................... 6-7VERIFIER ET CHANGER LE LIQUIDE DE REFROIDISSEM ENT ................................................... 6-12
REMPLACEMENT DU FILTRE A AIR ..........................6-15
ESSUIE-GLACE DE PARE-BRISE BALAIS .................6-15
VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) . 6-20
VERIFIER LES FREI NS ................................................ 6-22
ENTRETIEN DU CONDITIONNEMENT D'AIR ............6-23
CHANGEMENT DU FILTRE DU CLIMATISEUR .........6-24
CONTROLE ET REMPLACEMENT DES FUSIBLES ..6-26
CONTROLER DE LA BATTERIE .................................. 6-28
CONTROLE DES VENTILATEURS DE REFROIDISSEM ENT ................................................... 6-30
NIVEAU DU LIQUIDE DE LA SERVODIRECTION ...... 6-31
EVACUATION DE L'EAU DU FILTRE A CARBURANT 6-32
REMPLACEMENT DE LA LAMPE ................................ 6-33
WATTAGES D ES LAMPES.......................................... 6-43
DESCRIPTION DU PANNEAU DE FUSIBLES ............6-44
6
MECANIQUE POUR TOUS
Entretien par vos soins
6

6ENTRETIEN PAR VOS SOINS
2COMPARTIMENT MOTEUR
G010A01TG-GUT Moteur Essence (3,3L) - Type A
1. Bouchon du réservoir à liquide refroidissement .....................6-14
2. Bouchon de remplissage d'huile moteur .................................. 6-10
3. Filtre à air ............................ 6-15
4. Réservoir du liquide
de frein ................................. 6-22
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vous devez manier avec précaution les outils et autres objetslourds afin de ne pas endommager le couvercle en plastique du moteur.!
5. Boîter de fusibles et de relais ............................... 6-26
6. Bouchon du réservoir de lave-glace ........................ 6-19
7. Réservoir du système d'assistance de direction ........................... 6-318. Jauge de niveau d'huile
du moteur ............................... 6-9
9. Jauge de la transmission automatique .......................... 6-20
10. Bouchon du radiateur ........... 6-12
11. Batterie ................................. 6-28
HTG5002

6
ENTRETIEN PAR VOS SOINS
3

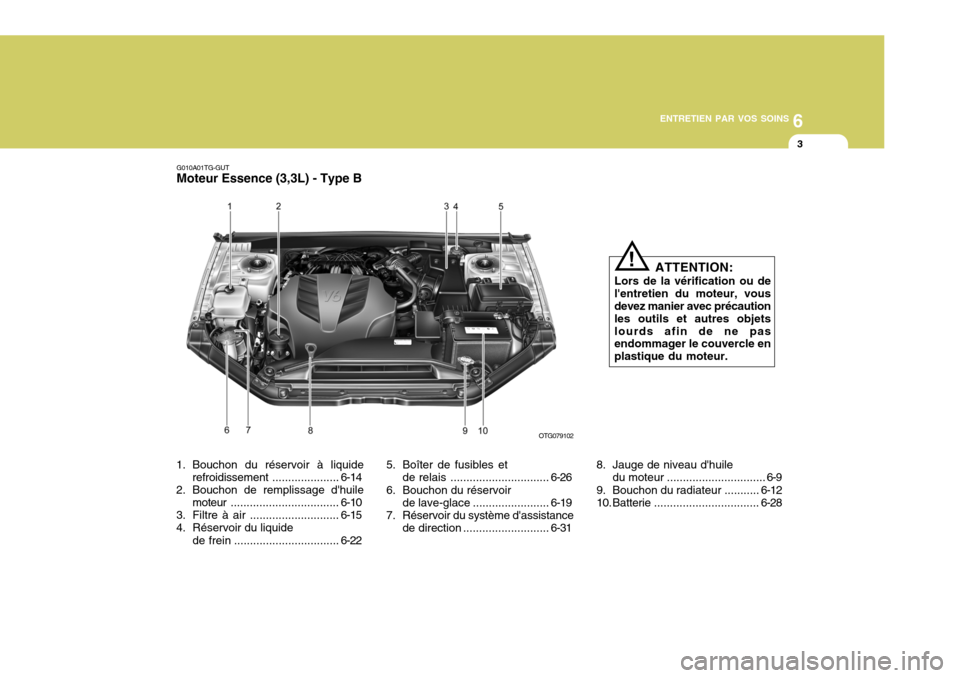

G010A01TG-GUT Moteur Essence (3,3L) - Type B
