2011 Hyundai Azera Manuel du propriétaire (in French)

3
QUE FAIRE EN CAS D'URGENCE
9
ZD070G1-AU
4. Mettre le cric en position Le pied du cric doit reposer sur un sol
ferme et horizontal. Positionner le cric comme indiqué dans l'illustration. D060F02E-AUT
5. Levage du véhicule Après avoir inséré une barre de clé
dans la clé pour écrous de roues, placez la barre de clé dans le cric comme indiqué dans le croquis. Pourlever le véhicule, tournez la manivelle dans le sens des aiguilles d'une montre. A mesure que le cric commence à
soulever le véhicule, assurez-vous qu'ilest bien en place et ne risque pas de glisser. Si le cric est posé sur un sol meuble ou sur du sable, il sera sansdoute nécessaire de placer une planche, une brique, une pierre plate ou un autre objet à la base du cricpour l'empêcher de s'enfoncer. Levez suffisamment la voiture demanière à pouvoir placer la roue desecours gonflée. Vous devez pour cela lever la voiture plus haut qu'il n'est nécessaire pour retirer le pneucrevé.
!AVERTISSEMENT:
Ne jamais se glisser sous la voiture
lorsque celle-ci n'est soutenue que par un simple cric. La voiturepourrait glisser et vous occasionner des blessures graves. Il va de soi que personne ne peut se trouver à bord de la voiture lorsqu'on utilise le cric.
OTG060101
Clé pour écrous de roue
Barre de clé
1JBA6025

3QUE FAIRE EN CAS D'URGENCE
10
!
ZD070J2-AU
7. Pour reposer les écrous de
roue
Pour reposer l'enjoliveur, tenez-le sur la roue puis vissez les écrous deroue sur les goujons et serrez-les à la main. Vous devez poser les écrous en orientant leur petit diamètre versl'intérieur. Secouez la roue de secours pour vous assurer qu'elle repose bien en place, puis serrez de nouveau lesécrous de roue à la main.
AVERTISSEMENT:
Avant de mettre la roue en place,s'assurer que le moyeu ou la rouesont exempts de tout corps étranger (par exemple de la boue, du goudron, du gravier, etc.) quipourrait empêcher la roue de se plaquer solidement contre le moyeu. Nettoyer si nécessaire. Siun bon contact au niveau de la surface de fixation entre la roue et le moyeu n'est pas assuré, les boulons pourraient se desserrer progressivement, au risque que laroue se détache en cours de route.
D060G02Y-GUT 6. Remplacement des roues
Desserrez les écrous de roue et
déposez-les avec vos doigts. Faites glisser la roue hors des pivots et posez-la à plat pour qu'elle ne se mette pas à rouler. Pour placer laroue sur le moyeu, saisissez le pneu de secours, ajustez les orifices avec les pivots et faites glisser la roue surces derniers. En cas de difficultés, inclinez légèrement la roue et alignez l'orifice supérieur dans la roue avec lepivot supérieur. Ensuite, déplacez la roue vers l'avant et vers l'arrière jusqu'à ce qu'elle puisse glisser au-dessus des autres pivots.

3
QUE FAIRE EN CAS D'URGENCE
11
D060I01E-GUT
8. Abaisser du véhicule et serrer
des boulons
Abaissez le véhicule au sol en
tournant la clé pour écrous de roue dans le sens inverse des aiguilles d'une montre. SD070K1-FU APRES UN CHANGEMENT DE ROUE Si vous avez une jauge de pression, vérifier la pression du pneu. Si lapression est inférieure à la valeur spécifiée, rouler à allure modérée jusqu'à la prochaine station service etle gonfler à la pression correcte. Si la pression est trop élevée, actionner la soupape pour laisser échapper l'air enexcès. Toujours remettre le capuchon de soupape après avoir vérifié ou adapté la pression du pneu. A défautde remettre le capuchon, la valve pourrait être endommagée par la poussière ou l'humidité et entraînerune fuite d'air.En cas de perte d'un capuchon desoupape, s'en procurer un et le mettreen place sans tarder. Après avoir changé une roue, remettez la roue à plat et fixez-la à sa place dans le coffre puis remettez le cric, lamanivelle et les outils dans leur rangement respectif.
Placez alors la clé comme indiqué sur
le dessin et serrez les boulons de laroue. Assurez-vous que la douille est bien enfoncée sur le boulon. Ne grimpezpas sur la clé et n'utilisez pas d'allonge pour serrer excessivement.
Serrez les boulons en passant un boulon
sur deux jusqu'à ce qu'ils soient tous serrés. Contrôlez que tous les boulonssont bien serrés. Après avoir changé une roue, demandez à un mécanicien de serrer les boulons de roue au couplecorrect, dès que possible.
Couple de serrage d'écrou de
roue
Jante en acier et en alliage: 900 à 1.100 kg.cm
OTG060102
OTG060103

3QUE FAIRE EN CAS D'URGENCE
12SI VOTRE VEHICULE DOIT ETRE REMORQUE
D080A01O-GUT Si votre véhicule doit être remorqué,
cette tâche doit être réalisée par votre concessionnaire Hyundai ou un ser- vice de dépannage compétent pouréviter que votre véhicule ne soit endommagé lors du remorquage. En général, les professionnels sontégalement informés des réglementations locales concernant le remorquage. En tout cas, pour ne pasrisquer d'endommager votre véhicule, nous vous suggérons de présenter ces informations à l'opérateur de la dépanneuse. Veillez à ce qu'un système de chaîne de sécurité soitutilisé et que toutes les réglementations locales soient observées.
Nous vous recommandons d'utiliser
pour le remorquage de votre véhiculeune remorqueuse permettant l'élévationdes roues et des plateformes roulantes ou une plateforme plane (toutes les roues sont décollées du sol).
! ATTENTION:
o Votre véhicule risque d'être endommagé s'il est remorqué de façon incorrecte!
o Veillez à ce que la boîte-pont soit au point mort.
o Lorsque le moteur ne démarre pas, veillez à ce que la directionsoit déverrouillée en plaçant laclé dans la position "ACC".
D080B01TG-GUT Remorquage d'un véhicule
D080B01TG
Votre véhicule peut être remorqué
grâce à une remorqueuse permettant l'élévation des roues (1), (2) ou grâceà une plateforme plane (3). 1)
2)3)
Plateforme roulante

3
QUE FAIRE EN CAS D'URGENCE
13
ATTENTION:
o Lors du remorquage du véhicule, faites attention à ne pas provoquer de dommages sur le pare-chocs ou le dessous de caisse du véhicule.
D080B02TG!
o Ne remorquez pas le véhicule avec une dépanneuse à élingues car cela risque de provoquer desdommages sur le pare-chocs ou le dessous de caisse du véhicule. 1) Si le véhicule est remorqué et que
les roues arrière reposent sur le sol, veillez à desserrer le frein de parking.
REMARQUE: XX
XX
X Boîte-pont automatique 5 vitesses
Avant le remorquage, vérifiez le
niveau du liquide de la boîte-pont automatique. S'il se trouve en dessous de la plage "HOT" (Chaud) sur la jauge d'huile, ajoutez duliquide. Si vous ne pouvez pas ajouter du liquide, utilisez une plateforme roulante de remorquage.
XX
XX
X Boîte-pont automatique 6 vitesses
Avant le remorquage, vérifiez
l’absence de fuite du liquide de laboîte-pont automatique sous votre véhicule. En cas de fuite de fluide de la boîte-pont automatique, uneplate-forme ou un chariot de remorquage doivent être utilisés. 2) Si l'une des roues chargées ou des
composants de la suspension sont endommagés ou si le véhicule est remorqué avec les roues avant reposant sur le sol, utilisez uneplateforme roulante de remorquage sous les roues avant.

3QUE FAIRE EN CAS D'URGENCE
14
de remorquage sur l'un des crochets
de dépannage sous la partie avant/ arrière de votre véhicule. Soyez prudent lorsque vous effectuez
cette procédure, lorsque le véhiculese trouve sur une surface non pavée afin d'éviter de l'endommager.
N'effectuez pas le remorquage si les
roues, le train de roulement, les essieux, la direction ou les freinssont endommagés. Avant le remorquage, veillez à ce que l'embrayage et le différentiel soient aupoint mort et que la clé se trouve dans la position "ACC" (avec le moteur coupé) ou dans la position "ON" (lemoteur tourne). Un conducteur doit se tenir dans le véhicule remorqué pour le guider et actionner les freins.
!
Un véhicule équipé d'une boîte-
pont automatique ne doit jamais être remorqué depuis l'arrière avecles roues avant reposant sur le sol. Cela risque de provoquer de graves dommages sur la boîte-pont.
Veillez à utiliser une plateforme
roulante de remorquage sous lesroues avant.
3) Il est préférable que votre véhicule soit remorqué avec toutes ses roues décollées du sol.
D080B03TG
ATTENTION:
D080D04A-GUT REMORQUAGE D'URGENCE
Pour le remorquage d'urgencelorsqu'aucune dépanneuse commerciale n'est disponible, fixezun câble, une chaîne ou une sangle
OTG060105 OTG060106
Avant
Arrière
Crochet de remorque
Crochet de remorque

3
QUE FAIRE EN CAS D'URGENCE
15
ATTENTION:
o Si le véhicule est remorqué avec les quatre roues au sol, le remorquage n’est possible que depuis l’avant. Assurez-vous quela boîte-pont est dans la position N (Neutral). Assurez-vous que la direction est débloquée enmettant le contacteur d’allumage sur la position ACC. Le conducteur doit se trouver dansle véhicule remorqué pour actionner la direction et les freins.
o Pour éviter d’endommager gravement votre boîte pontautomatique, si vous tractez une remorque, ne roulez pas à plus
15 km/h et sur une distance
maximale de 1,5 km.
!
SI VOUS PERDEZ VOS CLES
D120A02A-GUT Si vous perdez vos clés, de nombreux
concessionnaires Hyundai peuvent vous faire de nouvelles clés si vousavez votre numéro de clé.
Si vous verrouillez les clés à l'intérieur
du véhicule et si vous ne pouvez pas obtenir une nouvelle clé, les concessionnaires Hyundai peuventutiliser des outils spéciaux pour vous ouvrir la porte.
Des informations sur à la clé du
système d'immobilisation (Si installé)apparaissent page 1-7.
o Boîte-pont automatique 5 vitesses
- Avant le remorquage, vérifiezle niveau du liquide de la boîte- pont automatique. S'il se trouveen dessous de la plage "HOT" (Chaud) sur la jauge d'huile, ajoutez du liquide. Si vous nepouvez pas ajouter du liquide, utilisez une plateforme roulante de remorquage.
o Boîte-pont automatique 6 vitesses - Avant le remorquage, vérifiezl’absence de fuite du liquide dela boîte-pont automatique sous votre véhicule. En cas de fuite de fluide de la boîte-pontautomatique, une plate-forme ou un chariot de remorquage doivent être utilisés.

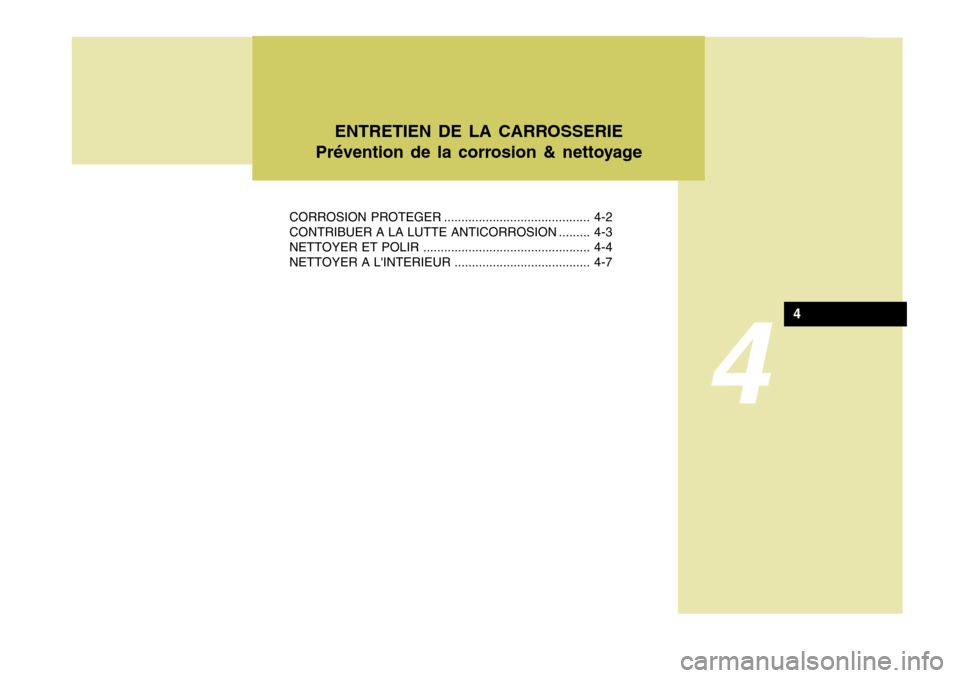

4
