2010 Alfa Romeo 159 Návod k použití a údržbě (in Czech)

197
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
197
B Bajonetové žárovky:Chcete-
li ji vyjmout, zatlačte na baňku,
otočte ji doleva a vytáhněte ven.
C Trubicové žárovky:Vyjmou se
vytažením z kontaktů.D-E Halogenové žárovky: Před
vyjmutím je třeba uvolnit zajišťo-
vací pružinky z uložení.
F Výbojky (bi-xenonové).TYPY ÎÁROVEK obr. 24
Vozidlo je osazeno žárovkami různého
typu:
A Celoskleněné žárovky: Na-
sazené zatlačením. Vyndávají se
vytažením.
A0E0117mobr. 24
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 197

ŽÁROVKY OBRÁZEK 24 TYP VÝKON
Dálkové světlomety D H7 55W
Potkávací světlomety D H7 55W
Dálkové/potkávací světlomety
(verze se světlomety Bixenon) (u příslušné verze vozidla) F D1S 55W
Přídavné dálkové světlomety (u příslušné verze vozidla) D H1 55W
Přední poziční světlo (jedno v každém světlometu) A W5WB 5W
Zadní poziční světla (jedno v pevné optické skupině -
jedno v pohyblivé optické skupině) B P21/5W 5W
Mlhová světla E H1 55W
Přední směrová světla B PY21W 21W
Boční směrová světla A W5W 5W
Zadní směrová světla B P21W 21W
Brzdová světla B P21/5W 21W
Světlo, brzdové třetí A W2,3W 2,3W
Zpáteční světla B P21W 21W
Svítilna do mlhy, zpětná B P21W 21W
Osvětlení registrační značky A W5W 5W
Přední stropní svítilna 2xA+1C 2xW5+10W 5+5+10W
Svítilna v zavazadlovém prostoru C 10W 10W
Zadní stropní svítilna A 2xW5W 5+5W
Svítilny u zrcátek A 1,5W 1,5W
Svítilna ve schránce v palubní desce A W5W 5W
Obrysové svítilny u dveří A W5W 5W
198
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
198
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 198

199
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
199
Dálková světa
(halogenové žárovky)
U některých verzí je třeba odstranit pod-
tlakové čerpadlo posilovače brzd, abys-
te mohli vyměnit halogenovou žárov-
ku v levém světlometu. Podtlakové čer-
padlo je umístěno vedle kontejneru ba-
terie (obr. 25).
V¯MùNA ÎÁROVKY
U VNùJ·ÍCH
SVÍTIDEL
Typ a výkon žárovky jsou uvedeny v čás-
ti “Výměna žárovek”.
P¤EDNÍ OPTICKÉ SKUPINY
Přední optické skupiny obsahují žárov-
ky dálkových, obrysových, směrových a
potkávacích světel.
Před výměnou žárovky sejměte přísluš-
ný kryt otočením doleva.
Uspořádání žárovek v optické skupině
obr. 25/a:
ADálkové světlomety
BObrysová/směrová světla
CDálková světla
A0E0191mobr. 25/a
Po provedení výměny
namontujte správně ví-
ka a ujistěte se, že jsou správ-
ně zajištěna.
POZOR
I pro verze s podtlakovým čerpadlem po-
silovače brzd uvádíme pouze orientační
pokyny; doporučujeme vyhledat autori-
zovaný servis Alfa Romeo.
Postup při výměně žárovky:
❒otočte kryt doleva A-obr. 25/a;
❒odpojte elektrický konektor A-
obr. 26;
❒uvolněte zajišťovací svorku B;
Podtlakové čerpadlo
vyvíjí při činnosti vy-
soké teploty: Nedotýkejte se
ho rukama, hrozí nebezpečí
popálení. Neodborné zacháze-
ní s podtlakovým čerpadlem
by mohlo poškodit jeho účin-
nost a ohrozit bezpečnost vo-
zidla.
POZOR
A0E0540mobr. 25
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 199

Světla, obrysová
Postup při výměně žárovky:
❒otočte doleva kryt B-obr. 25;
❒uvolněte úchyt A-obr. 27, vyjmě-
te žárovku a vyměňte ji;
❒vložte objímku zpět a zatlačte, aby
zaklapla; zkontrolujte pohledem
zvenčí na světlomet správnou polo-
hu žárovky;
❒namontujte správně kryt zpět.
200
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
200
A0E0193mobr. 27A0E0194mobr. 28
Přední ukazatele směru
Postup při výměně žárovky:
❒otočte doleva kryt B-obr. 25;
❒otočte doleva objímku A-obr. 28,
žárovku vyjměte a vyměňte;
❒vložte objímku zpět a zatlačte, aby
zaklapla; zkontrolujte pohledem zven-
čí na světlomet správnou polohu žá-
rovky;
❒namontujte správně kryt zpět.
A0E0223mobr. 26
❒vytáhněte žárovku a vyměňte ji;
❒po montáži zajistěte novou žárovku
svorkou B-obr. 26;
❒připojte elektrický konektor A;
❒namontujte správně kryt zpět.
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 200

201
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
201
A0E0192mobr. 29
Potkávací světlomety
(halogenové žárovky)
Postup při výměně žárovky:
❒otočte doleva kryt C-obr. 25;
❒odpojte elektrický konektor A-obr. 29;
❒uvolněte zajišťovací svorku B;
❒vytáhněte žárovku a vyměňte ji;
❒po montáži zajistěte novou žárovku
svorkou B-obr. 29;Boční směrová světla
Postup při výměně žárovky:
❒Zatlačte rukou kryt proti směru jízdy
a stlačte svorku A-obr. 30. Uvol-
něte přední část a skupinu vyjměte;
❒otočte objímku doleva B-obr. 31
a vyjměte ji z krytu C.
❒vytáhněte žárovku Da vyměňte ji;
❒vložte zpět objímku B-obr. 31do
krytu C, umístěte zpět celou skupinu,
zkontrolujte, zda je správně zaklap-
nutá zajišťovací svorka A-obr. 30.
A0E0163mobr. 30A0E0164mobr. 31
Při výměně postupujte
opatrně, abyste nepo-
škodili karosérii nebo
kryt.
Z důvodu vysokého na-
pětí smí žárovku xeno-
nového výbojkového světlo-
metu (bixenon) vyměnit pou-
ze odborník. Nebezpečí smrti!
Obraťte se na autorizovaný
servis Alfa Romeo.
POZOR
Dálková/potkávací světla s
plynovou výbojkou (xenonová)
(jsou-li součástí výbavy)
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 201

Světla zadního
pojezdu/koncová mlhová
světla
Postup při výměně žárovek:
❒otevřete zavazadlový prostor;
❒otočte zařízením A-obr. 33 tak,
aby se víko otevřelo B;
❒dejte víko dolů, povolte přídržné
úchyty a vyjměte objímku žárovek C-
obr. 34;
ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují světla
zpětného pojezdu, koncová mlhová
světla, směrové ukazatele, obrysová
světla, osvětlení registrační značky, brz-
dová světla a přídavné brzdové světlo
(3. stopka).
202
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
202
A0E0165mobr. 33A0E0166mobr. 34
Přední světlomety do mlhy
obr. 32
(u příslušné verze vozidla)
UPOZORNĚNÍPotřebujete-li vyměnit
přední mlhové žárovky a seřídit světlomety,
vyhledejte autorizovaný servis Alfa Romeo.
A0E0196mobr. 32
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 202

❒vyjměte a vyměňte dotyčnou žá-
rovku mírným tlakem a otočením do-
leva obr. 35:
D: žárovka zpětného pojezdu ve svět-
lometu na straně spolujezdce nebo
na pravé straně;
D: žárovka koncového mlhového svět-
la na straně řidiče nebo na levé stra-
ně
❒uložte zpět skupinovou objímku a
upevněte ji správně zajišťovacími
úchyty C-obr. 34;
❒zavřete víkoB-obr. 33.
203
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
203
A0E0167mobr. 35A0E0170mobr. 37
Obrysová světla ve svítilně
na víku zavazadlového
prostoru
Postup při výměně žárovek:
❒otevřete zavazadlový prostor;
❒otočte zařízením A-obr. 33 tak,
aby se víko otevřelo B;
❒sklopte víko a vyjměte skupinovou
objímku po uvolnění zajišťovacích
úchytůC-obr. 34;
A0E0229mobr. 36
❒vyjměte a vyměňte žárovku otoče-
ním doleva obr. 36:
D: žárovka levého/pravého obrysové-
ho světla
❒uložte zpět skupinovou objímku a
upevněte ji správně zajišťovacími
úchyty C-obr. 34;
❒zavřete víkoB-obr. 33.
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 203

204
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ❒vyjměte žárovku mírným zatlače-
ním a otočením doleva obr. 39a
vyměňte ji:
E žárovka obrysového/brzdového svět-
la;
Fžárovka směrového světla.
❒uložte skupinový držák a upevněte
jej správně zajišťovacími úchyty D-
obr. 38;
❒nasaďte kryt B-obr. 37a utáhně-
te šroub A.Osvětlení registrační značky
Postup při výměně žárovek:
❒plochým šroubovákem opatřeným
měkkým kusem látky uvolněte zařízení
A-obr. 40a vytáhněte skupinu B;
❒vytáhněte objímku C-obr. 41leh-
kým natočením a vyměňte žárovku D
upevněnou zatlačením.
204
A0E0041mobr. 39A0E0168mobr. 40

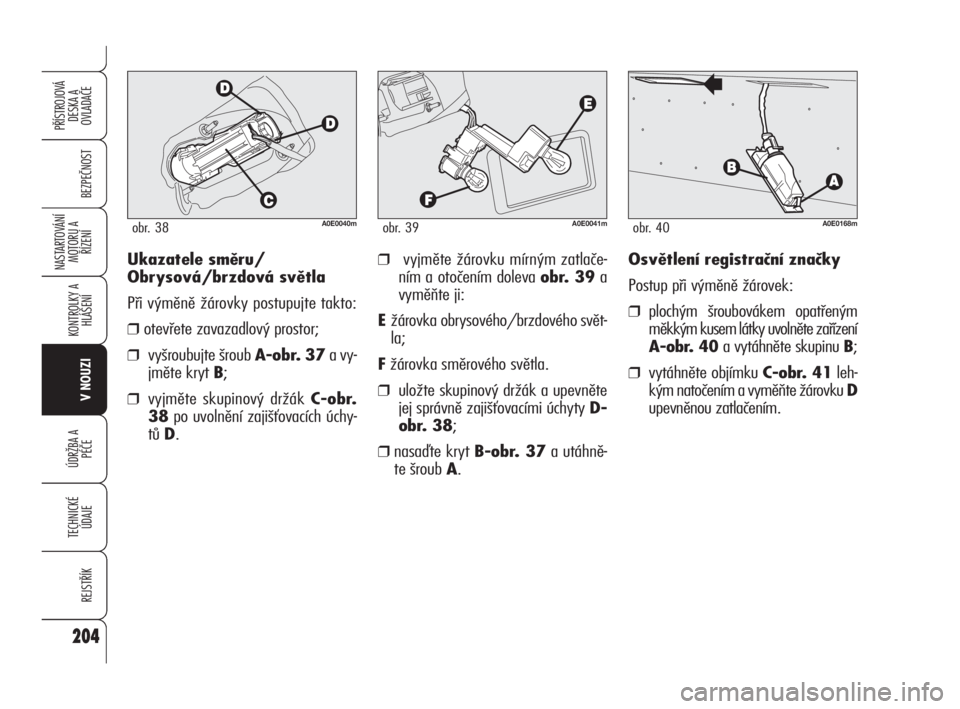

Ukazatele směru/
Obrysová/brzdová světla
Při výměně žárovky postupujte takto:
❒otevřete zavazadlový prostor;
❒vyšroubujte šroub A-obr. 37a vy-
jměte kryt B;
❒vyjměte skupinový držák C-obr.
38po uvolnění zajišťovacích úchy-
tů D.
A0E0040mobr. 38
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 204
