2010 Alfa Romeo 159 Návod k použití a údržbě (in Czech)

7
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
7
P¤ÍSTROJOVÁ DESKA
A0E0056mObr. 1
1.Nastavitelné boční výdechy vzduchu - 2. Výdechy pro odmlžení/rozmrazení předních bočních skel -
3.Páka ovládání vnějších světel - 4.Přístrojová deska - 5.Airbag řidiče a houkačka - 6.Pákový ovládač stíračů -
7.Horní prostřední výdech vzduchu - 8.Prostřední nastavitelné výdechy vzduchu - 9.Ukazatelé hladiny paliva/teploty
chladicí kapaliny motoru/teploty motorového oleje (u benzínových verzí) nebo tlaku turbokompresoru (u dieselových verzí
- 10.Airbag na straně spolucestujícího - 11.Kolenní airbag u předního spolucestujícího (u příslušné verze vozidla) -
12.Odkládací skříňka - 13.Autorádio (u příslušné verze vozidla) - 14.Ovládače klimatizace - 15. Tlačítko START/STOP
pro spuštění motoru - 16.Spínací skříňka zapalování - 17.Čelní a kolenní airbag u řidiče - 18.Ovládače autorádia na vo-
lantu (podle příslušné verze vozidla) - 19.Pákový ovládač Cruise Control (u příslušné verze vozidla) - 20.Páka otevírání
víka motoru - 21.Přístupový kryt pojistkové skříňky v přístrojové desce - 22.Sdružené spínače ovládání vnějších světel,
nulování denního počítadla km a regulátoru nastavení světlometů.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 7

P¤ÍSTROJOVÁ
DESKA
A.Rychloměr (ukazatel jízdní rychlos-
ti) B.Kontrolky - C. Otáčkoměr -
D. Multifunkční displej
hc mKontrolky pouze u
verzí s dieselovým
motorem
U dieselových verzí činí rozsah stupni-
ce otáčkoměru 6000 ot.
8
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
obr.2 - Verze s multifunkčním displejemA0E0312m
A.Rychloměr (ukazatel jízdní rychlos-
ti) B.Kontrolky - C.Otáčkoměr -
D.Multifunkční konfigurovatelný displej
cmKontrolky pouze u verzí s di-
eselovým motorem
U dieselových verzí činí rozsah stupni-
ce otáčkoměru 6000 ot.
A0E0422mobr. 3 - Verze s multifunkčním konfigurovatelným displejem
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 8

A.Rychloměr (ukazatel jízdní rychlosti)
B.Kontrolky - C. Otáčkoměr - D. Mul-
tifunkční displej
obr. 3/a - Verze 1750 TURBO BENZÍN s multifunkčním displejemA0E0870m
A.Rychloměr (ukazatel jízdní rychlosti)
B.Kontrolky - C.Otáčkoměr - D.Multi-
funkční konfigurovatelný displej
A0E0871mobr. 3/b - Verze 1750 TURBO BENZÍN s multifunkčním konfigurovatelným displejem
9
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 9

10
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
SYSTÉM ALFA
ROMEO CODE
Vozidlo je vybaveno elektronickým imo-
bilizérem, který umožňuje zvýšit ochra-
nu vozidla před zneužitím. Aktivuje se
automaticky, jakmile vyjmete elektro-
nický klíček ze zapalování.
V každém elektronickém klíčku je in-
stalováno elektronické zařízení, které
moduluje signál, vyslaný při spuštění
motoru anténou, která je zabudovaná
do uložení klíčku umístěného na palub-
ní desce. Signál představuje jakési “hes-
lo”, které je při každém spuštění mo-
toru jiné; díky tomuto heslu řídicí jed-
notka identifikuje elektronický klíč a po-
volí spuštění.
SYMBOLY
Na některých komponentech Vašeho vo-
zidla nebo v jejich blízkosti jsou upev-
něny barevné štítky se symboly, které
upozorňují na důležitá opatření, která
uživatel musí dodržet, pokud kompo-
nenty používá.
Souhrnný štítek se symboly obr. 4je
umístěna pod víkem motoru.
A0E0138mobr. 4
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 10

11
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
11
Rozsvícení kontrolky Y
za jízdy
Pokud se kontrolka
Yza jízdy rozsví-
tí, znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu elek-
tronického napětí).
Pokud kontrolka
Yzůstane rozsvíce-
ná, vyhledejte autorizovaný servis Al-
fa Romeo.
UPOZORNĚNÍKaždý z elektronic-
kých klíčků je opatřen vlastním kódem,
který se musí uložit do paměti řídicí jed-
notky systému. Uložení nových klíčků
do paměti (max. osm) musí provádět
výhradně autorizovaný servis Alfa Ro-
meo, kde musíte předložit všechny klíč-
ky, které vlastníte, CODE card, občanský
průkaz a doklad o vlastnictví vozidla. Kó-
dy klíčků, které nepodrobíte proceduře
uložení do paměti, budou vymazány,
aby v případě jejich ztráty nebo odcize-
ní nemohly být použity k nastartování
vozidla.
FUNGOVÁNÍ
Při každém vložení elektronického klíč-
ku do zapalování a každém spuštění
motoru odešle řídicí jednotka Alfa Ro-
meo CODE k řídicí jednotce motoru
identifikační kód, který slouží k odblo-
kování funkcí.
K odeslání identifikačního kódu dojde
pouze za podmínky, že řídicí jednotka
Alfa Romeo CODE identifikuje kód vy-
slaný elektronickým klíčkem.
Pokud při zasunutí elektronického klíč-
ku do zapalování nebo po požadavku
na spuštění motoru řídicí jednotka nei-
dentifikuje kód správně, na přístrojové
desce zůstane svítit kontrolka
Y(u ně-
kterých verzí se na displeji zobrazí ta-
ké příslušné hlášení) (viz kapitolu “Kon-
trolky a hlášení”).
V takovém případě doporučujeme vy-
jmout elektronický klíček zapalování a
zkusit jej znovu zasunout; pokud pro-
blém trvá, použijte ostatní klíčky, které
vlastníte. V případě, že ani tentokrát se
nepodaří motor spustit, vyhledejte au-
torizovaný servis Alfa Romeo.
Prudké nárazy mohou
elektronický klíček po-
škodit.
Pokud uplynou cca 2 se-
kundy od vložení klíčku
do zapalování a kontrol-
ka
Yse znovu rozsvítí a zač-
ne blikat (u některých verzí spo-
lu s hlášením na displeji), zna-
mená to, že kód klíčku není ulo-
žen v paměti a vozidlo není
chráněno systémem Alfa Romeo
CODE proti případným pokusům
o krádež. V takovém případě
vyhledejte autorizovaný servis
Alfa Romeo, kde dotčený kód
uloží.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 11

12
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍTlačítkem Ëse ovládá centrální ode-
mykání dveří, uzávěr palivové nádrže
a vypnutí alarmu (u příslušné verze vo-
zidla).
Tlačítkem
`se otevře zavazadlový
prostor.
Pokud po stisknutí tlačítka
Ëdo 2,5 mi-
nuty neotevřete jedny dveře kabiny ne-
bo víko zavazadlového prostoru, systém
automaticky všechny dveře zamkne.

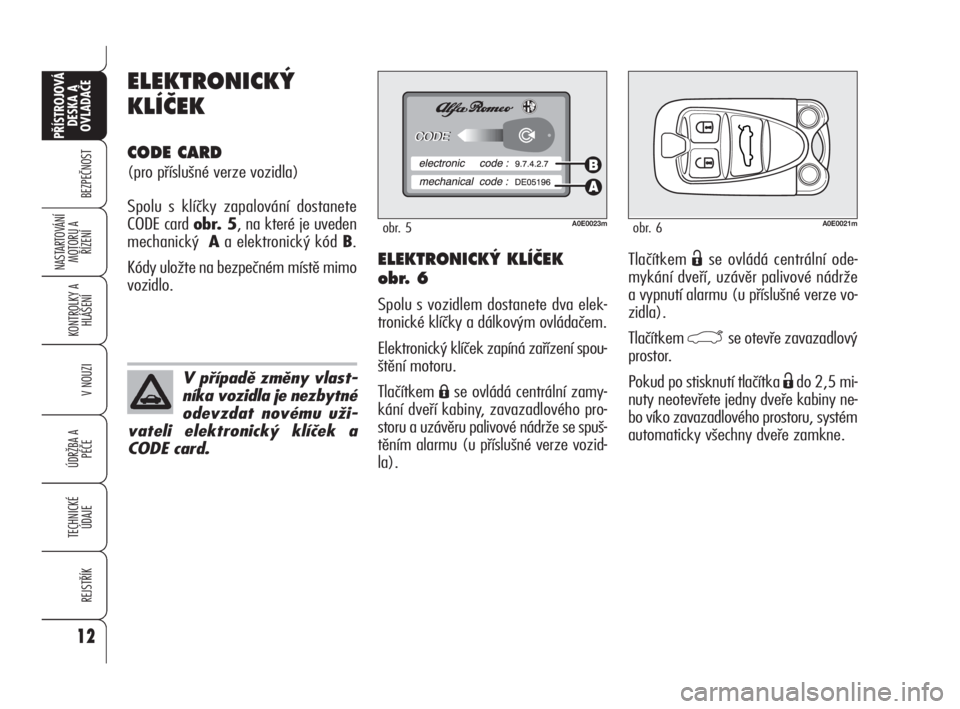

ELEKTRONICK¯ KLÍâEK
obr. 6
Spolu s vozidlem dostanete dva elek-
tronické klíčky a dálkovým ovládačem.
Elektronický klíček zapíná zařízení spou-
štění motoru.
Tlačítkem
Áse ovládá centrální zamy-
kání dveří kabiny, zavazadlového pro-
storu a uzávěru palivové nádrže se spuš-
těním alarmu (u příslušné verze vozid-
la).
ELEKTRONICK¯
KLÍâEK
CODE CARD
(pro příslušné verze vozidla)
Spolu s klíčky zapalování dostanete
CODE card obr. 5, na které je uveden
mechanický Aa elektronický kód B.
Kódy uložte na bezpečném místě mimo
vozidlo.
A0E0023mobr. 5A0E0021mobr. 6
V případě změny vlast-
níka vozidla je nezbytné
odevzdat novému uži-
vateli elektronický klíček a
CODE card.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 12

13
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍVýměna baterie
elektronického klíče
Pokud se po stisknutí tlačítka
Ë, Á,
nebo
`příkaz neprovede, může se
jednat o vybitou baterii, kterou je pak
třeba vyměnit; k výměně použijte stej-
nou baterii dostupnou běžně na trhu.
Pro kontrolu, zda se jedná skutečně o
vybitou baterii, stačí stisknout tlačítka
Ë, Á, nebo `na dalším elektro-
nickém klíčku.
Po zavření víka zavazadlového prosto-
ru se obnoví řídicí funkce a směrová svět-
la jednou bliknou. UPOZORNĚNÍ Nevystavujte elek-
tronický klíč slunečnímu záření: Mohl by
se poškodit.
UPOZORNĚNÍKmitočet dálkového
ovládače může rušit rádiové vysílání v
blízkosti vozidla (např. mobilní telefon,
amatérské radiostanice, apod.) V tako-
vém případě může u dálkového ovlá-
dače dojít k závadě. Elektronický klíček je opatřen obr. 7
kovovou vložkou A, která se vysouvá
tlačítkem B.
Kovová čepel ovládá:
❒centrální zamykání/odemykání dve-
ří odemknutím/zamknutím zámku
dveří u řidiče, (pokud je vybitá ba-
terie, odemknou se pouze dveře u
řidiče);
❒otevírání/zavírání oken;
❒spínač (u příslušné verze vozidla) pro
deaktivaci čelního a kolenního air-
bagu (u příslušné verze vozidla) u
předního spolucestujícího.
❒zařízení safe-lock (u příslušné ver-
ze vozidla);
❒slouží k nouzovému odemknutí elek-
tronického klíčku ze spínací skříň-
ky.
A0E0022mobr. 7
Nenechávejte nikdy elek-
tronický klíček bez dozo-
ru, aby zejména děti nemohly
klíčkem manipulovat a náhodně
stisknout tlačítko B-obr. 7.
POZOR
A0E0021mobr. 8
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 13

14
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
ZA¤ÍZENÍ SAFE LOCK
(u příslušné verze vozidla)
Je to bezpečnostní zařízení, které vyřa-
dí z činnosti vnitřní kliky dveří kabiny.
Zařízení safe lock přispívá k lepší ochran-
ně vozidla proti pokusům o zcizení. Do-
poručujeme zařízení zapnout při kaž-
dém opuštění zaparkovaného vozidla.
Po zapnutí zařízení sa-
fe lock nelze již otev-
řít dveře zevnitř kabiny, pro-
to se před opuštěním vozidla
vždy ujistěte, že ve vozidle
nezůstaly žádné osoby.
POZOR
Při výměně baterie obr. 9postupujte
takto:
❒vysuňte kovovou vložku Atlačítkem B;
❒vysuňte schránku B-obr. 10(čer-
venou) s kovovou vložkou Aelek-
tronického klíčku zatlačením v mís-
tě vyznačeném na obr.;
❒vyjměte baterii D-obr. 9 z ulože-
ní a zapamatujte si její polohu (v zo-
brazené poloze směřuje plus dolů);
❒vložte do uložení novou baterii a do-
držte polaritu;
❒zasuňte uložení na doraz a pak za-
vřete kovovou vložku.UPOZORNĚNÍDoporučujeme nedo-
týkat se elektrický kontaktů v elektro-
nickém klíčku a uchovávat vnitřek čistý.
A0E0035mobr. 9A0E0242mobr. 10
Vybité baterie jsou eko-
logicky závadné. Proto
je nutno je vyhazovat
do příslušných odpadních nádob
nebo je možné je odevzdat v au-
torizovaném servisu Alfa Ro-
meo, který zajistí likvidaci to-
hoto odpadu.
001-045 Alfa 159 CZ 24-04-2009 12:34 Pagina 14
