2010.5 Peugeot 308 SW BL Manuale del proprietario (in Italian)

!
i
i

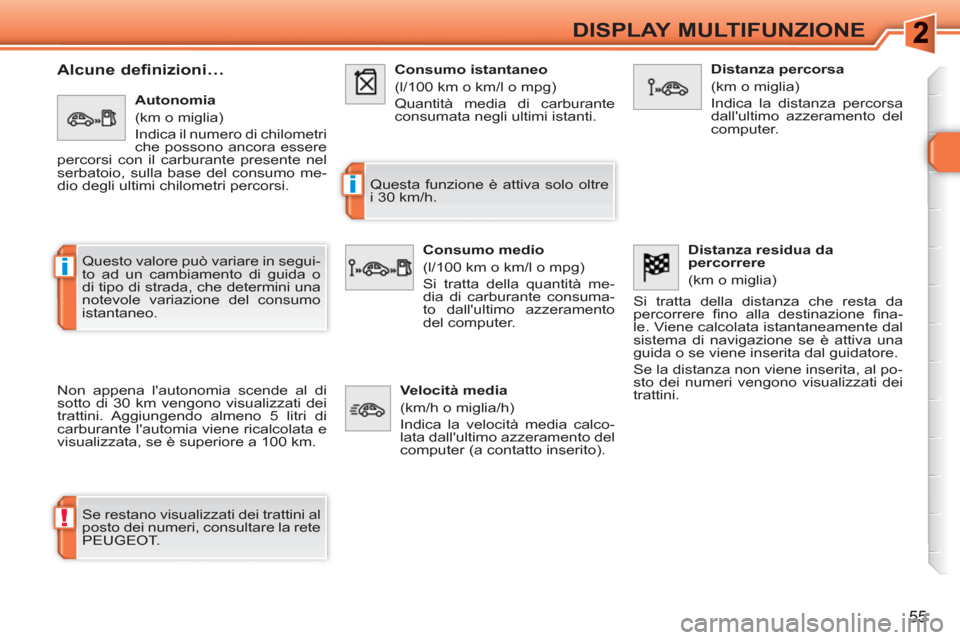

55
DISPLAY MULTIFUNZIONE






Alcune definizioni…

Non appena l'autonomia scende al di
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di
carburante l'automia viene ricalcolata e
visualizzata, se è superiore a 100 km.
Se restano visualizzati dei trattini al
posto dei numeri, consultare la rete
PEUGEOT. Questa funzione è attiva solo oltre
i 30 km/h.


Questo valore può variare in segui-
to ad un cambiamento di guida o
di tipo di strada, che determini una
notevole variazione del consumo
istantaneo.
Autonomia
(km o miglia)
Indica il numero di chilometri
che possono ancora essere
percorsi con il carburante presente nel
serbatoio, sulla base del consumo me-
dio degli ultimi chilometri percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Quantità media di carburante
consumata negli ultimi istanti.

Consumo medio
(l/100 km o km/l o mpg)
Si tratta della quantità me-
dia di carburante consuma-
to dall'ultimo azzeramento
del computer.
Distanza percorsa
(km o miglia)
Indica la distanza percorsa
dall'ultimo azzeramento del
computer.


Velocità media
(km/h o miglia/h)
Indica la velocità media calco-
lata dall'ultimo azzeramento del
computer (a contatto inserito).

Distanza residua da
percorrere
(km o miglia)
Si tratta della distanza che resta da
percorrere fi no alla destinazione fi na-
le. Viene calcolata istantaneamente dal
sistema di navigazione se è attiva una
guida o se viene inserita dal guidatore.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.

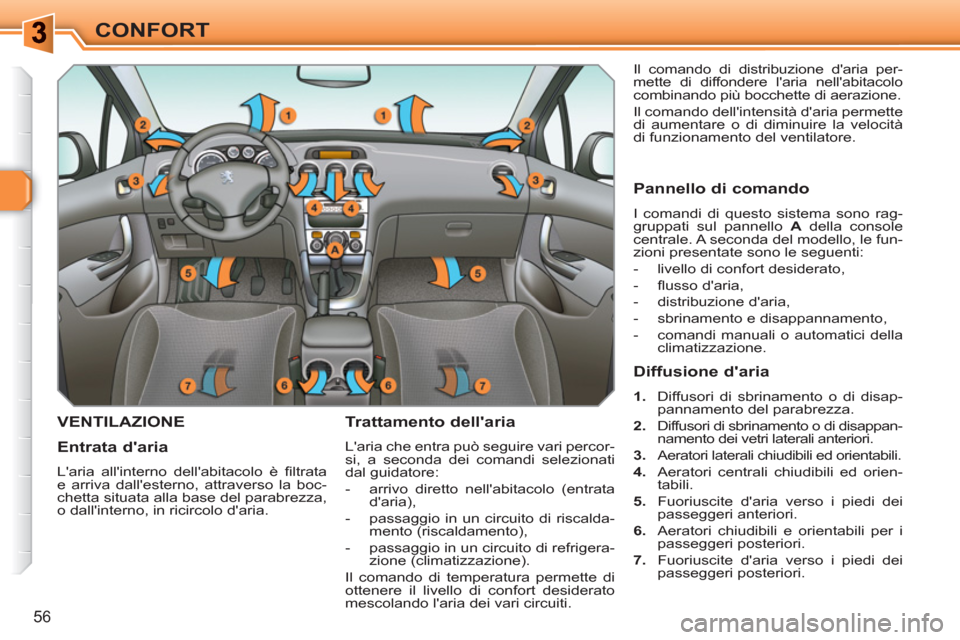

56
CONFORT
VENTILAZIONE
Trattamento dell'aria

L'aria che entra può seguire vari percor-
si, a seconda dei comandi selezionati
dal guidatore:


- arrivo diretto nell'abitacolo (entrata
d'aria),

- passaggio in un circuito di riscalda-
mento (riscaldamento),

- passaggio in un circuito di refrigera-
zione (climatizzazione).
Il comando di temperatura permette di
ottenere il livello di confort desiderato
mescolando l'aria dei vari circuiti. Il comando di distribuzione d'aria per-
mette di diffondere l'aria nell'abitacolo
combinando più bocchette di aerazione.
Il comando dell'intensità d'aria permette
di aumentare o di diminuire la velocità
di funzionamento del ventilatore.

Entrata d'aria

L'aria all'interno dell'abitacolo è fi ltrata
e arriva dall'esterno, attraverso la boc-
chetta situata alla base del parabrezza,
o dall'interno, in ricircolo d'aria.


Pannello di comando

I comandi di questo sistema sono rag-
gruppati sul pannello A
della console
centrale. A seconda del modello, le fun-
zioni presentate sono le seguenti:


- livello di confort desiderato,

- fl usso d'aria,

- distribuzione d'aria,

- sbrinamento e disappannamento,

- comandi manuali o automatici della
climatizzazione.



Diffusione d'aria



1.
Diffusori di sbrinamento o di disap-
pannamento del parabrezza.

2.
Diffusori di sbrinamento o di disappan-
namento dei vetri laterali anteriori.

3.
Aeratori laterali chiudibili ed orientabili.

4.
Aeratori centrali chiudibili ed orien-
tabili.

5.
Fuoriuscite d'aria verso i piedi dei
passeggeri anteriori.

6.
Aeratori chiudibili e orientabili per i
passeggeri posteriori.

7.
Fuoriuscite d'aria verso i piedi dei
passeggeri posteriori.

i
i
57
CONFORT

Se dopo una sosta prolungata al
sole, la temperatura interna rima-
ne molto elevata, areare l'abitacolo
per alcuni istanti.
Posizionare il comando del fl usso
d'aria ad un livello suffi ciente per
garantire un corretto ricircolo del-
l'aria nell'abitacolo.
Il sistema di climatizzazione non
contiene cloro e non presenta peri-
coli per lo strato d'ozono.
Per fare in modo che questi sistemi siano pienamente effi caci, rispettare le
seguenti regole d'uso e di manutenzione:


)
Per ottenere una ripartizione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gli aeratori, le
uscite d'aria e la griglia d'entrata dell'aria situata nel bagagliaio.

)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a
regolare il sistema di climatizzazione automatica.

)
Far funzionare il sistema di climatizzazione per almeno 5 - 10 minuti, una
o due volte al mese, per mantenerlo in perfetto stato di funzionamento.

)
Verifi care lo stato del fi ltro dell'abitacolo e far sostituire periodicamente gli
elementi fi ltranti (vedi capitolo "Verifi che").
Raccomandiamo di scegliere un fi ltro abitacolo combinato. Grazie al suo
additivo attivo specifi co, contribuisce a purifi care l'aria respirata dagli oc-
cupanti e a tenere pulito l'abitacolo (riduzione dei sintomi allergici, dei cat-
tivi odori e dei depositi grassi).

)
Per garantire il corretto funzionamento del sistema di climatizzazione, si
raccomanda anche di farlo controllare secondo quanto indicato nel libretto
di uso e manutenzione.

)
Se il sistema non produce aria fredda, disattivarlo e rivolgersi alla rete
PEUGEOT.
In caso di traino di carico massimo in pendio ripido e con una temperatura
elevata, l'interruzione della climatizzazione permette di recuperare una certa
potenza del motore e di migliorare quindi la capacità di traino.
La condensa creata dalla climatiz-
zazione provoca un gocciolamento
d'acqua sotto al veicolo in sosta.

i

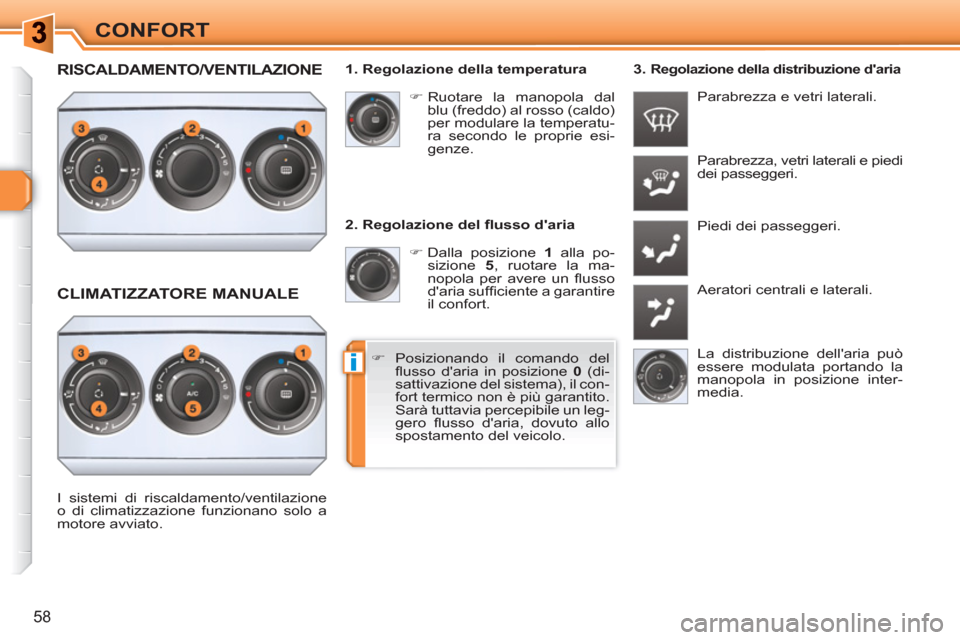

58
CONFORT

2. Regolazione del fl usso d'aria


)
Dalla posizione 1
alla po-
sizione 5
, ruotare la ma-
nopola per avere un fl usso
d'aria suffi ciente a garantire
il confort. Parabrezza, vetri laterali e piedi
dei passeggeri.
Piedi dei passeggeri.
Aeratori centrali e laterali.

)
Ruotare la manopola dal
blu (freddo) al rosso (caldo)
per modulare la temperatu-
ra secondo le proprie esi-
genze.
Parabrezza e vetri laterali.
1. Regolazione della temperatura
La distribuzione dell'aria può
essere modulata portando la
manopola in posizione inter-
media.










I sistemi di riscaldamento/ventilazione
o di climatizzazione funzionano solo a
motore avviato.
)
Posizionando il comando del
fl usso d'aria in posizione 0
(di-
sattivazione del sistema), il con-
fort termico non è più garantito.
Sarà tuttavia percepibile un leg-
gero fl usso d'aria, dovuto allo
spostamento del veicolo.

3.
Regolazione della distribuzione d'aria
RISCALDAMENTO/VENTILAZIONE

CLIMATIZZATORE MANUALE

i

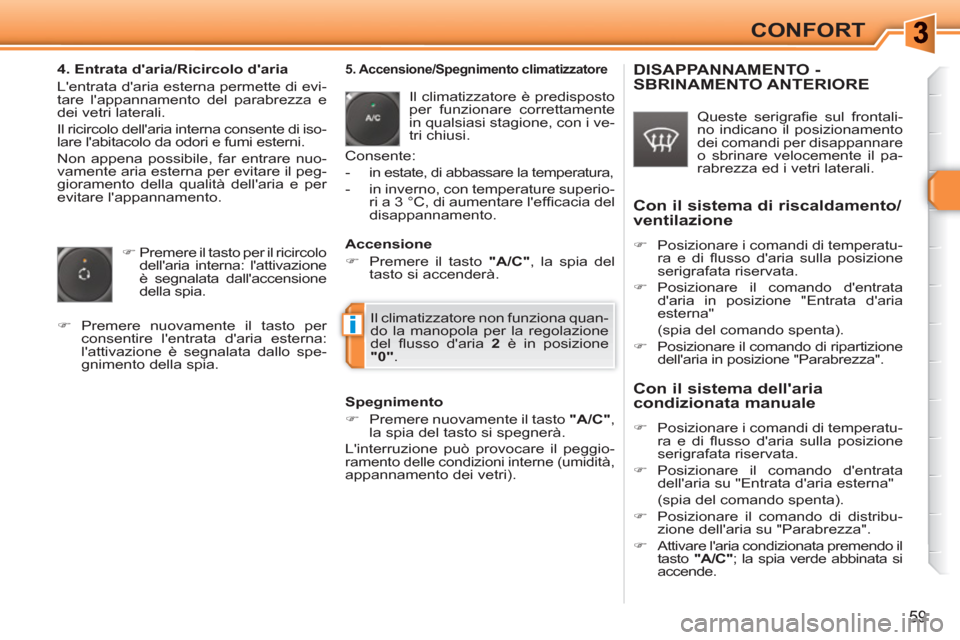

59
CONFORT

4. Entrata d'aria/Ricircolo d'aria
L'entrata d'aria esterna permette di evi-
tare l'appannamento del parabrezza e
dei vetri laterali.
Il ricircolo dell'aria interna consente di iso-
lare l'abitacolo da odori e fumi esterni.
Non appena possibile, far entrare nuo-
vamente aria esterna per evitare il peg-
gioramento della qualità dell'aria e per
evitare l'appannamento.


)
Premere il tasto per il ricircolo
dell'aria interna: l'attivazione
è segnalata dall'accensione
della spia.

)
Premere nuovamente il tasto per
consentire l'entrata d'aria esterna:
l'attivazione è segnalata dallo spe-
gnimento della spia.




5. Accensione/Spegnimento climatizzatore

Il climatizzatore è predisposto
per funzionare correttamente
in qualsiasi stagione, con i ve-
tri chiusi.
Consente:


-
in estate, di abbassare la temperatura,


- in inverno, con temperature superio-
ri a 3 °C, di aumentare l'effi cacia del
disappannamento.


Spegnimento


)
Premere nuovamente il tasto "A/C"
,
la spia del tasto si spegnerà.
L'interruzione può provocare il peggio-
ramento delle condizioni interne (umidità,
appannamento dei vetri).

Accensione


)
Premere il tasto "A/C"
, la spia del
tasto si accenderà.

DISAPPANNAMENTO -SBRINAMENTO ANTERIORE


Queste serigrafi e sul frontali-
no indicano il posizionamento
dei comandi per disappannare
o sbrinare velocemente il pa-
rabrezza ed i vetri laterali.


Con il sistema di riscaldamento/
ventilazione


)
Posizionare i comandi di temperatu-
ra e di fl usso d'aria sulla posizione
serigrafata riservata.

)

Posizionare il comando d'entrata
d'aria in posizione "Entrata d'aria
esterna"

(spia del comando spenta).

)
Posizionare il comando di ripartizione
dell'aria in posizione "Parabrezza".



Con il sistema dell'aria
condizionata manuale


)
Posizionare i comandi di temperatu-
ra e di fl usso d'aria sulla posizione
serigrafata riservata.

)
Posizionare il comando d'entrata
dell'aria su "Entrata d'aria esterna"
(spia del comando spenta).

)
Posizionare il comando di distribu-
zione dell'aria su "Parabrezza".

)
Attivare l'aria condizionata premendo il
tasto "A/C"
; la spia verde abbinata si
accende.
Il climatizzatore non funziona quan-
do la manopola per la regolazione
del fl usso d'aria 2 è in posizione
"0" .

i

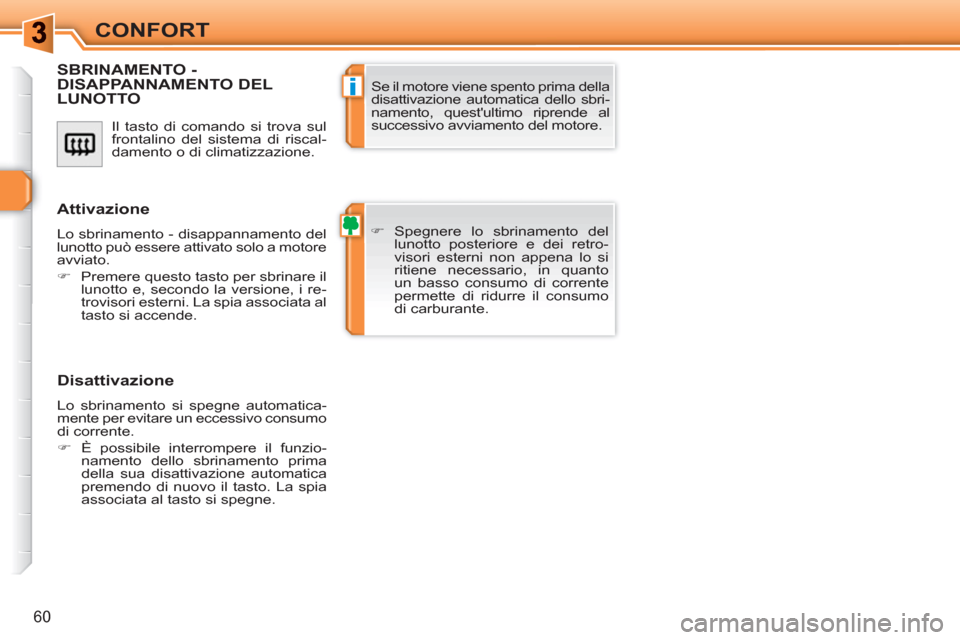

60
CONFORT
Il tasto di comando si trova sul
frontalino del sistema di riscal-
damento o di climatizzazione.
SBRINAMENTO - DISAPPANNAMENTO DELLUNOTTO


)
Spegnere lo sbrinamento del
lunotto posteriore e dei retro-
visori esterni non appena lo si
ritiene necessario, in quanto
un basso consumo di corrente
permette di ridurre il consumo
di carburante.
Se il motore viene spento prima della
disattivazione automatica dello sbri-
namento, quest'ultimo riprende al
successivo avviamento del motore.

Attivazione

Lo sbrinamento - disappannamento del
lunotto può essere attivato solo a motore
avviato.


)
Premere questo tasto per sbrinare il
lunotto e, secondo la versione, i re-
trovisori esterni. La spia associata al
tasto si accende.



Disattivazione

Lo sbrinamento si spegne automatica-mente per evitare un eccessivo consumo
di corrente.


)
È possibile interrompere il funzio-
namento dello sbrinamento prima
della sua disattivazione automatica
premendo di nuovo il tasto. La spia
associata al tasto si spegne.

ii

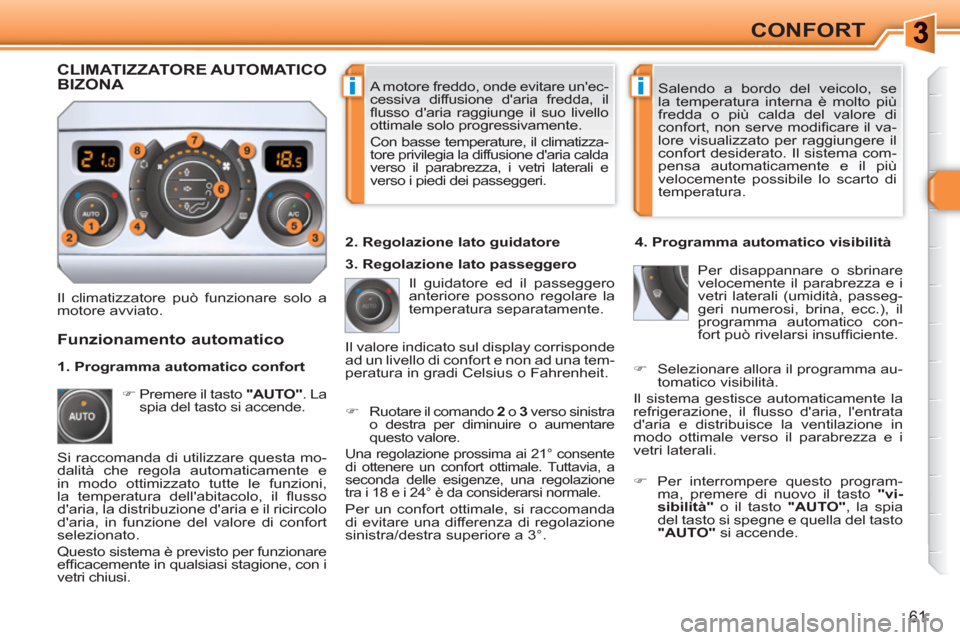

61
CONFORT
A motore freddo, onde evitare un'ec-
cessiva diffusione d'aria fredda, il
fl usso d'aria raggiunge il suo livello
ottimale solo progressivamente.
Con basse temperature, il climatizza-
tore privilegia la diffusione d'aria calda
verso il parabrezza, i vetri laterali e
verso i piedi dei passeggeri.



Salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda o più calda del valore di
confort, non serve modifi care il va-
lore visualizzato per raggiungere il
confort desiderato. Il sistema com-
pensa automaticamente e il più
velocemente possibile lo scarto di
temperatura.
Il climatizzatore può funzionare solo a
motore avviato. Il guidatore ed il passeggero
anteriore possono regolare la
temperatura separatamente.


)
Ruotare il comando 2
o 3
verso sinistra
o destra per diminuire o aumentare
questo valore.

Una regolazione prossima ai 21° consente
di ottenere un confort ottimale. Tuttavia, a
seconda delle esigenze, una regolazione
tra i 18 e i 24° è da considerarsi normale.
Per un confort ottimale, si raccomanda
di evitare una differenza di regolazione
sinistra/destra superiore a 3°.
4. Programma automatico visibilità
Per disappannare o sbrinare
velocemente il parabrezza e i
vetri laterali (umidità, passeg-
geri numerosi, brina, ecc.), il
programma automatico con-
fort può rivelarsi insuffi ciente.


Funzionamento automatico



)
Premere il tasto "AUTO"
. La
spia del tasto si accende.
2. Regolazione lato guidatore
CLIMATIZZATORE AUTOMATICO BIZONA

Si raccomanda di utilizzare questa mo-
dalità che regola automaticamente e
in modo ottimizzato tutte le funzioni,
la temperatura dell'abitacolo, il fl usso
d'aria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort
selezionato.
Questo sistema è previsto per funzionare
effi cacemente in qualsiasi stagione, con i
vetri chiusi. Il valore indicato sul display corrisponde
ad un livello di confort e non ad una tem-
peratura in gradi Celsius o Fahrenheit.


)
Per interrompere questo program-
ma, premere di nuovo il tasto "vi-
sibilità"
o il tasto "AUTO"
, la spia
del tasto si spegne e quella del tasto
"AUTO"
si accende.


1. Programma automatico confort
3. Regolazione lato passeggero


)
Selezionare allora il programma au-
tomatico visibilità.
Il sistema gestisce automaticamente la
refrigerazione, il fl usso d'aria, l'entrata
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.

!
i
62

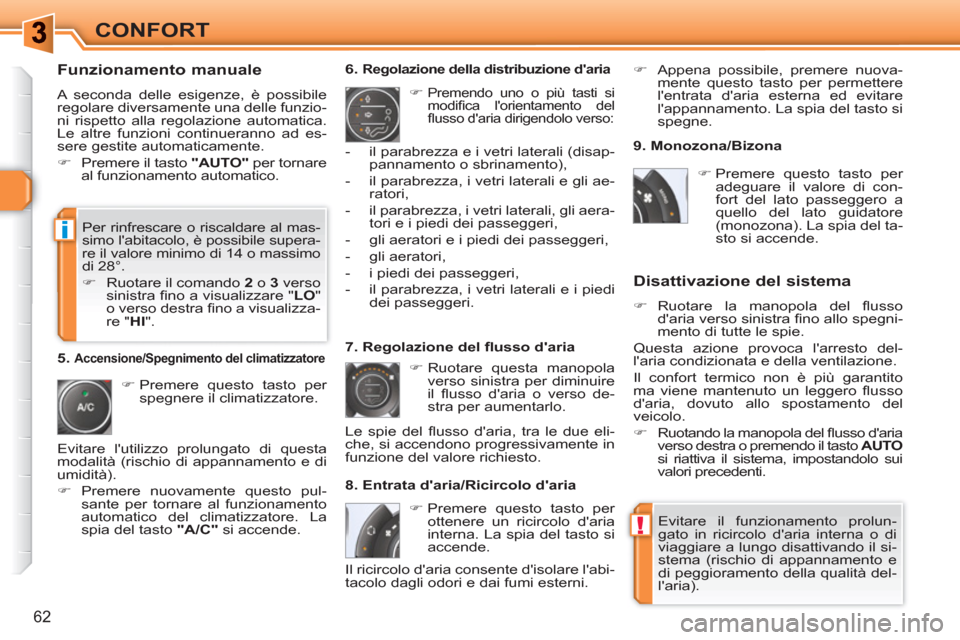

CONFORT

Funzionamento manuale

A seconda delle esigenze, è possibile
regolare diversamente una delle funzio-
ni rispetto alla regolazione automatica.
Le altre funzioni continueranno ad es-
sere gestite automaticamente.


)
Premere il tasto "AUTO"
per tornare
al funzionamento automatico.


)
Premere questo tasto per
spegnere il climatizzatore.
6.
Regolazione della distribuzione d'aria


)

Premendo uno o più tasti si
modifi ca l'orientamento del
fl usso d'aria dirigendolo verso:


7. Regolazione del fl usso d'aria


)
Ruotare questa manopola
verso sinistra per diminuire
il fl usso d'aria o verso de-
stra per aumentarlo.

8. Entrata d'aria/Ricircolo d'aria


Disattivazione del sistema



)
Ruotare la manopola del fl usso
d'aria verso sinistra fi no allo spegni-
mento di tutte le spie.
Questa azione provoca l'arresto del-
l'aria condizionata e della ventilazione.
Il confort termico non è più garantito
ma viene mantenuto un leggero fl usso
d'aria, dovuto allo spostamento del
veicolo.


)
Ruotando la manopola del fl usso d'aria
verso destra o premendo il tasto AUTO

si riattiva il sistema, impostandolo sui
valori precedenti.


)
Premere questo tasto per
ottenere un ricircolo d'aria
interna. La spia del tasto si
accende.
5.
Accensione/Spegnimento del climatizzatore
Evitare il funzionamento prolun-
gato in ricircolo d'aria interna o di
viaggiare a lungo disattivando il si-
stema (rischio di appannamento e
di peggioramento della qualità del-
l'aria).

- il parabrezza e i vetri laterali (disap-
pannamento o sbrinamento),

- il parabrezza, i vetri laterali e gli ae-
ratori,

- il parabrezza, i vetri laterali, gli aera-
tori e i piedi dei passeggeri,

- gli aeratori e i piedi dei passeggeri,

- gli aeratori,

- i piedi dei passeggeri,

- il parabrezza, i vetri laterali e i piedi
dei passeggeri.


Le spie del fl usso d'aria, tra le due eli-
che, si accendono progressivamente in
funzione del valore richiesto.

)
Appena possibile, premere nuova-
mente questo tasto per permettere
l'entrata d'aria esterna ed evitare
l'appannamento. La spia del tasto si
spegne.






Per rinfrescare o riscaldare al mas-
simo l'abitacolo, è possibile supera-
re il valore minimo di 14 o massimo
di 28°.
)






Ruotare il comando 2 o 3 verso
sinistra fi no a visualizzare " LO
"
o verso destra fi no a visualizza-
re " HI
".
9. Monozona/Bizona


)
Premere questo tasto per
adeguare il valore di con-
fort del lato passeggero a
quello del lato guidatore
(monozona). La spia del ta-
sto si accende.


Il ricircolo d'aria consente d'isolare l'abi-
tacolo dagli odori e dai fumi esterni. Evitare l'utilizzo prolungato di questa
modalità (rischio di appannamento e di
umidità).


)
Premere nuovamente questo pul-
sante per tornare al funzionamento
automatico del climatizzatore. La
spia del tasto "A/C"
si accende.
