2010.5 Peugeot 308 SW BL Manuale del proprietario (in Italian)

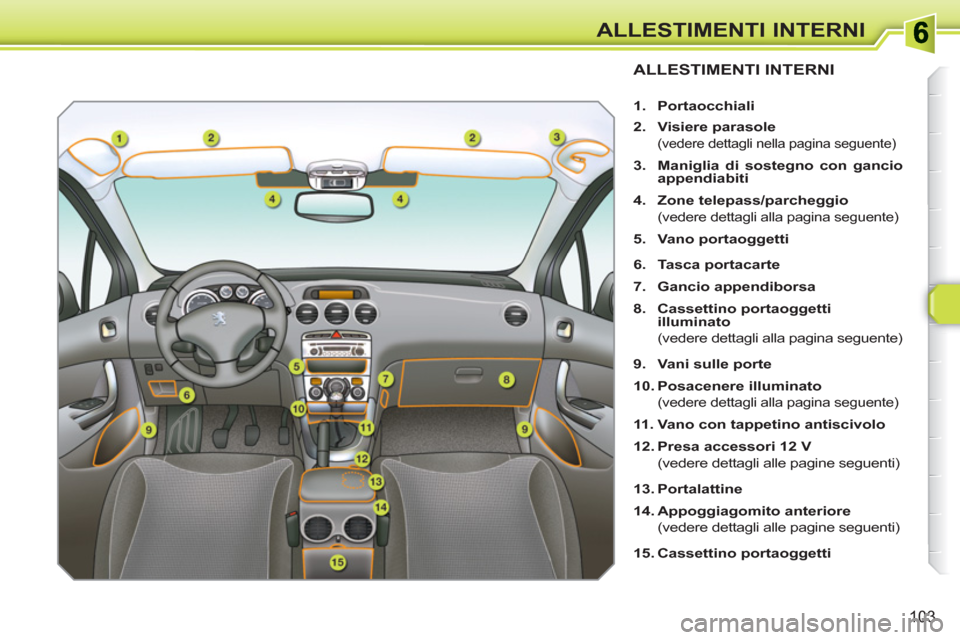

103
ALLESTIMENTI INTERNI
ALLESTIMENTI INTERNI


1.
Portaocchiali


2.
Visiere parasole



(vedere dettagli nella pagina seguente)

3.
Maniglia di sostegno con gancio
appendiabiti


4.
Zone telepass/parcheggio



(vedere dettagli alla pagina seguente)

5.
Vano portaoggetti


6.
Tasca portacarte


7.
Gancio appendiborsa


8.
Cassettino portaoggetti
illuminato



(vedere dettagli alla pagina seguente)

9.
Vani sulle porte


10.
Posacenere illuminato



(vedere dettagli alla pagina seguente)

11 .
Vano con tappetino antiscivolo


12.
Presa accessori 12 V


(vedere dettagli alle pagine seguenti)

13.
Portalattine


14.
Appoggiagomito anteriore


(vedere dettagli alle pagine seguenti)

15.
Cassettino portaoggetti

i

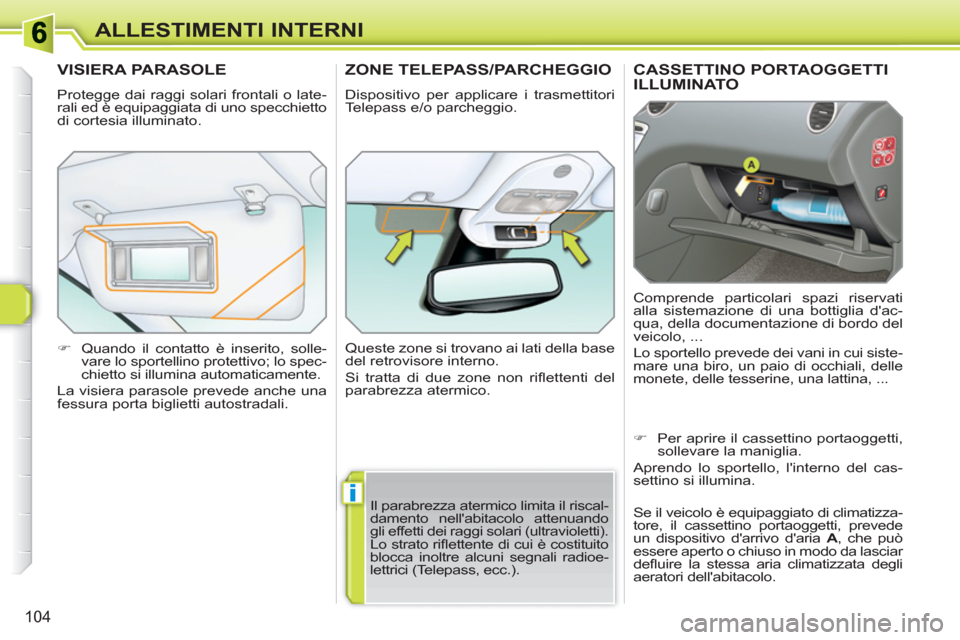

104
ALLESTIMENTI INTERNI
CASSETTINO PORTAOGGETTIILLUMINATO
Comprende particolari spazi riservati
alla sistemazione di una bottiglia d'ac-
qua, della documentazione di bordo del
veicolo, ...
Lo sportello prevede dei vani in cui siste-
mare una biro, un paio di occhiali, delle
monete, delle tesserine, una lattina, ...
VISIERA PARASOLE
Protegge dai raggi solari frontali o late-
rali ed è equipaggiata di uno specchietto
di cortesia illuminato.


)
Quando il contatto è inserito, solle-
vare lo sportellino protettivo; lo spec-
chietto si illumina automaticamente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.
ZONE TELEPASS/PARCHEGGIO
Dispositivo per applicare i trasmettitori
Telepass e/o parcheggio.
Queste zone si trovano ai lati della base
del retrovisore interno.
Si tratta di due zone non rifl ettenti del
parabrezza atermico.
Il parabrezza atermico limita il riscal-
damento nell'abitacolo attenuando
gli effetti dei raggi solari (ultravioletti).
Lo strato rifl ettente di cui è costituito
blocca inoltre alcuni segnali radioe-
lettrici (Telepass, ecc.).

)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illumina.
Se il veicolo è equipaggiato di climatizza-
tore, il cassettino portaoggetti, prevede
un dispositivo d'arrivo d'aria A
, che può
essere aperto o chiuso in modo da lasciar
defl uire la stessa aria climatizzata degli
aeratori dell'abitacolo.

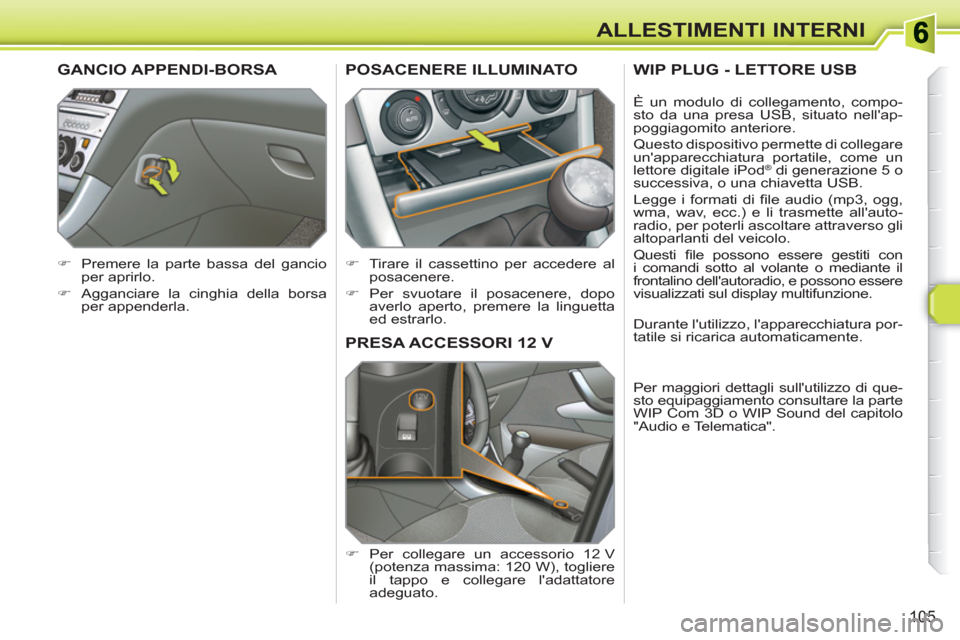

105
ALLESTIMENTI INTERNI
PRESA ACCESSORI 12 V


)
Per collegare un accessorio 12 V
(potenza massima: 120 W), togliere
il tappo e collegare l'adattatore
adeguato.
POSACENERE ILLUMINATO



)
Tirare il cassettino per accedere al
posacenere.

)
Per svuotare il posacenere, dopo
averlo aperto, premere la linguetta
ed estrarlo.

GANCIO APPENDI-BORSA



)
Premere la parte bassa del gancio
per aprirlo.

)
Agganciare la cinghia della borsa
per appenderla.
WIP PLUG - LETTORE USB


È un modulo di collegamento, compo-
sto da una presa USB, situato nell'ap-
poggiagomito anteriore.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un
lettore digitale iPod
® di generazione 5 o
successiva, o una chiavetta USB.
Legge i formati di fi le audio (mp3, ogg,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi fi le possono essere gestiti con
i comandi sotto al volante o mediante il
frontalino dell'autoradio, e possono essere
visualizzati sul display multifunzione.



Durante l'utilizzo, l'apparecchiatura por-
tatile si ricarica automaticamente.

Per maggiori dettagli sull'utilizzo di que-
sto equipaggiamento consultare la parte
WIP Com 3D o WIP Sound del capitolo
"Audio e Telematica".

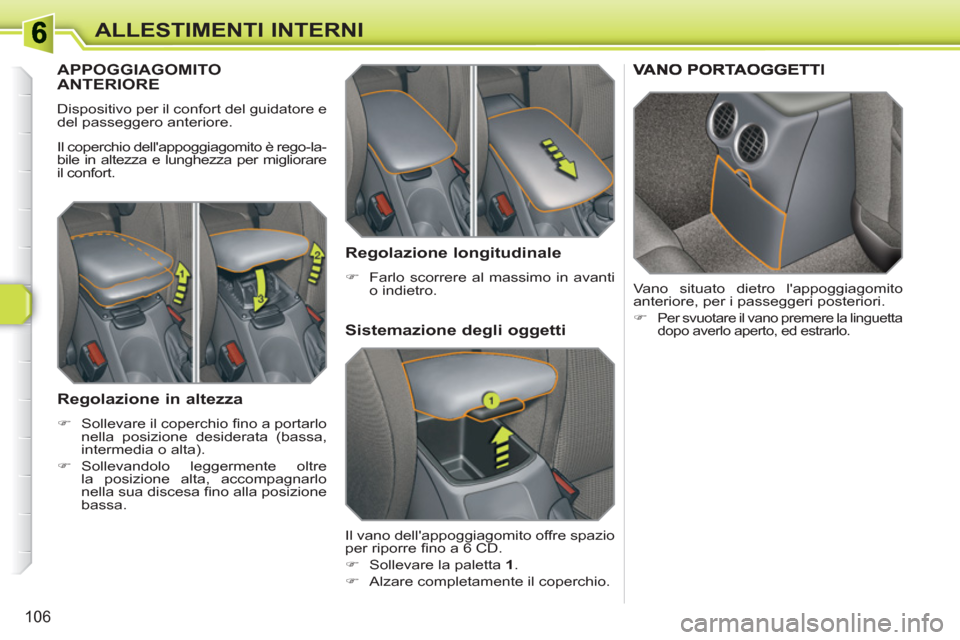

106
ALLESTIMENTI INTERNI
APPOGGIAGOMITOANTERIORE
Dispositivo per il confort del guidatore e
del passeggero anteriore.
Il coperchio dell'appoggiagomito è rego-la-
bile in altezza e lunghezza per migliorare
il confort.

Regolazione in altezza



)
Sollevare il coperchio fi no a portarlo
nella posizione desiderata (bassa,
intermedia o alta).

)
Sollevandolo leggermente oltre
la posizione alta, accompagnarlo
nella sua discesa fi no alla posizione
bassa.


Vano situato dietro l'appoggiagomito
anteriore, per i passeggeri posteriori.


)

Per svuotare il vano premere la linguetta
dopo averlo aperto, ed estrarlo.

Sistemazione degli oggetti

Il vano dell'appoggiagomito offre spazio
per riporre fi no a 6 CD.


)
Sollevare la paletta 1
.

)
Alzare completamente il coperchio.



Regolazione longitudinale



)
Farlo scorrere al massimo in avanti
o indietro.

!
!

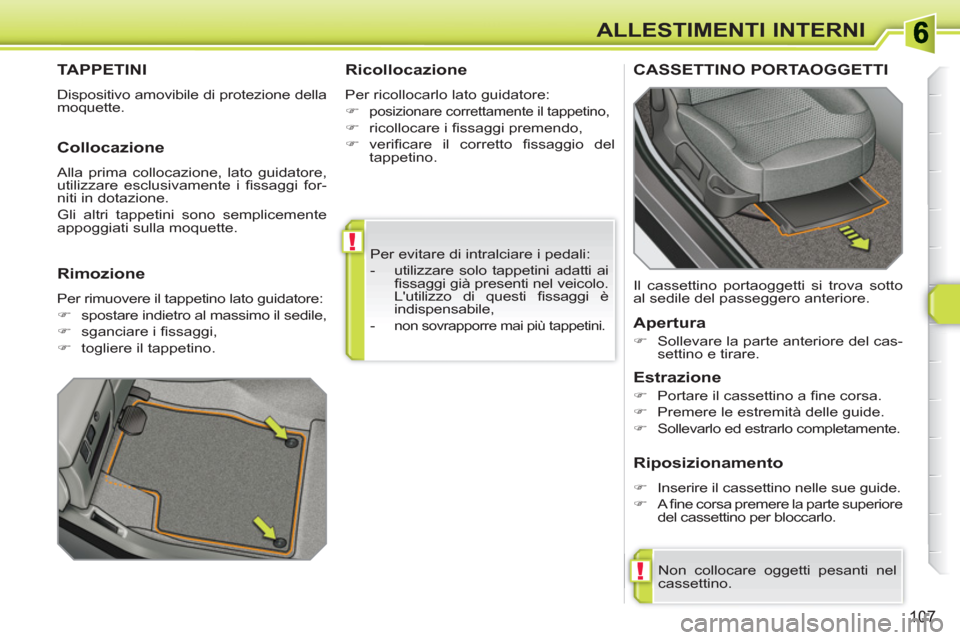

107
ALLESTIMENTI INTERNI
Per evitare di intralciare i pedali:


- utilizzare solo tappetini adatti ai
fi ssaggi già presenti nel veicolo.
L'utilizzo di questi fi ssaggi è
indispensabile,

-
non sovrapporre mai più tappetini.

TAPPETINI

Dispositivo amovibile di protezione della
moquette.

Ricollocazione

Per ricollocarlo lato guidatore:


)

posizionare correttamente il tappetino,

)
ricollocare i fi ssaggi premendo,

)
verifi care il corretto fi ssaggio del
tappetino.


Collocazione

Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fi ssaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.


Rimozione

Per rimuovere il tappetino lato guidatore:


)
spostare indietro al massimo il sedile,

)
sganciare i fi ssaggi,

)
togliere il tappetino.

CASSETTINO PORTAOGGETTI

Apertura



)
Sollevare la parte anteriore del cas-
settino e tirare.

Non collocare oggetti pesanti nel
cassettino.


Estrazione



)
Portare il cassettino a fi ne corsa.

)
Premere le estremità delle guide.

)
Sollevarlo ed estrarlo completamente.



Riposizionamento



)
Inserire il cassettino nelle sue guide.

)
A fi ne corsa premere la parte superiore
del cassettino per bloccarlo. Il cassettino portaoggetti si trova sotto
al sedile del passeggero anteriore.

!

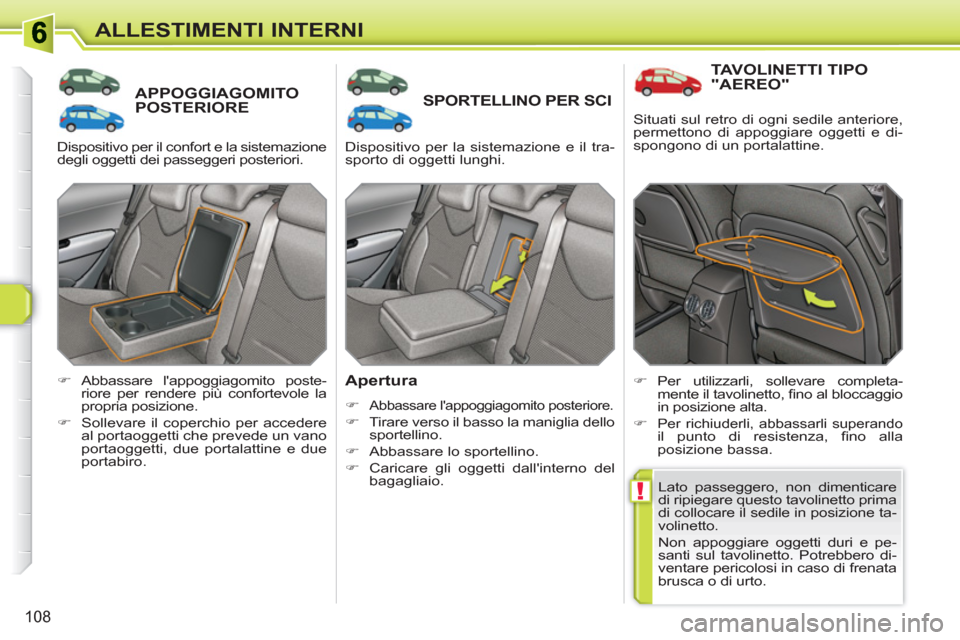

108
ALLESTIMENTI INTERNI
APPOGGIAGOMITOPOSTERIORE SPORTELLINO PER SCI

Apertura



)
Abbassare l'appoggiagomito posteriore.

)
Tirare verso il basso la maniglia dello
sportellino.

)
Abbassare lo sportellino.

)
Caricare gli oggetti dall'interno del
bagagliaio.


)
Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.

)
Sollevare il coperchio per accedere
al portaoggetti che prevede un vano
portaoggetti, due portalattine e due
portabiro.


TAVOLINETTI TIPO "AEREO"



)
Per utilizzarli, sollevare completa-
mente il tavolinetto, fi no al bloccaggio
in posizione alta.

)

Per richiuderli, abbassarli superando il punto di resistenza, fi no alla
posizione bassa.
Lato passeggero, non dimenticare
di ripiegare questo tavolinetto prima
di collocare il sedile in posizione ta-
volinetto.
Non appoggiare oggetti duri e pe-
santi sul tavolinetto. Potrebbero di-
ventare pericolosi in caso di frenata
brusca o di urto.
Dispositivo per il confort e la sistemazione
degli oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il tra-
sporto di oggetti lunghi. Situati sul retro di ogni sedile anteriore,
permettono di appoggiare oggetti e di-
spongono di un portalattine.

109
ALLESTIMENTI INTERNI
ALLESTIMENTI DELBAGAGLIAIO



1.
Ripiano posteriore


(vedere dettagli alla pagina seguente)

2.
Ganci


(vedere dettagli alla pagina seguente)

3.
Anelli

d'aggancio


4.
Cinghia di tenuta


5.
Cassettino portaoggetti chiuso


6.
Cassettino portaoggetti aperto


7.
Vano portaoggetti


(vedere dettagli alle pagine seguenti)

i

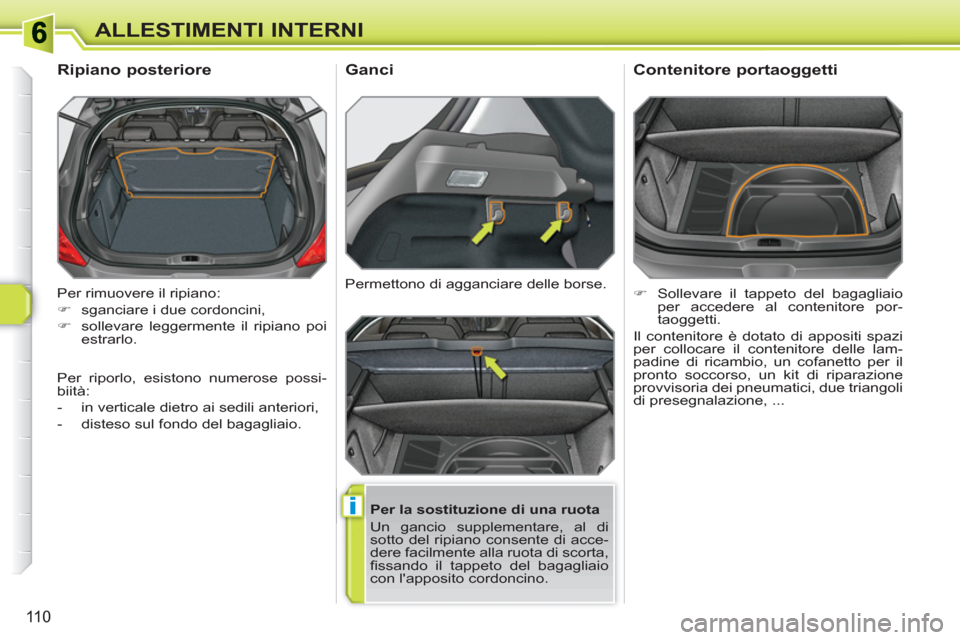

110
ALLESTIMENTI INTERNI
Per rimuovere il ripiano:


)
sganciare i due cordoncini,

)
sollevare leggermente il ripiano poi
estrarlo.







Ripiano posteriore


Per la sostituzione di una ruota
Un gancio supplementare, al di
sotto del ripiano consente di acce-
dere facilmente alla ruota di scorta,
fi ssando il tappeto del bagagliaio
con l'apposito cordoncino.
Permettono di agganciare delle borse.







Ganci

Per riporlo, esistono numerose possi-
biità:


- in verticale dietro ai sedili anteriori,

- disteso sul fondo del bagagliaio.


)
Sollevare il tappeto del bagagliaio
per accedere al contenitore por-
taoggetti.
Il contenitore è dotato di appositi spazi
per collocare il contenitore delle lam-
padine di ricambio, un cofanetto per il
pronto soccorso, un kit di riparazione
provvisoria dei pneumatici, due triangoli
di presegnalazione, ...







Contenitore portaoggetti
