2010.5 Peugeot 308 SW BL Manuale del proprietario (in Italian)

1
183
INFORMAZIONI PRATICHE

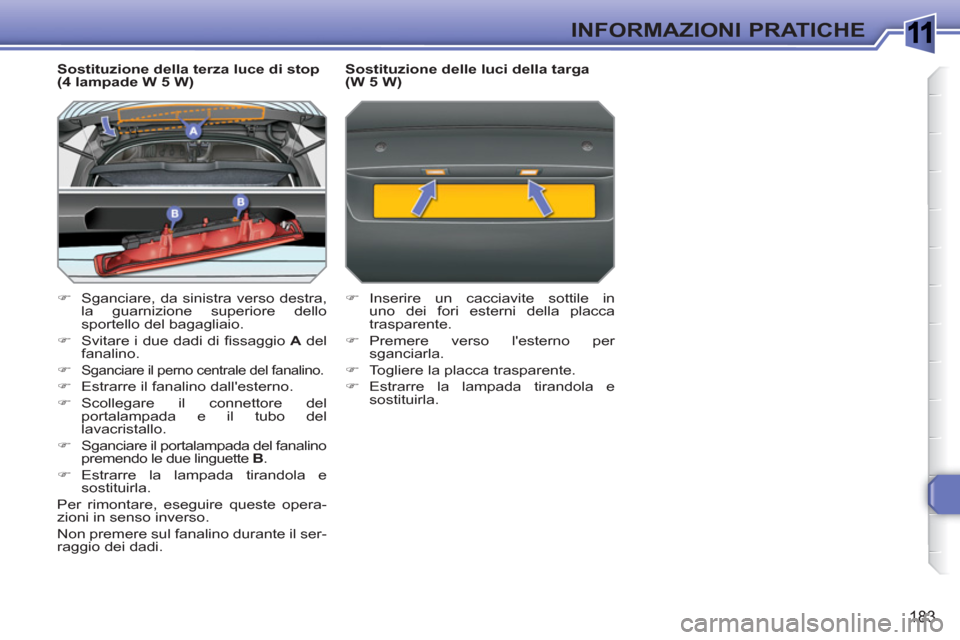

Sostituzione della terza luce di stop
(4 lampade W 5 W)


)
Sganciare, da sinistra verso destra,
la guarnizione superiore dello
sportello del bagagliaio.

)
Svitare i due dadi di fi ssaggio A
del
fanalino.

)

Sganciare il perno centrale del fanalino.

)
Estrarre il fanalino dall'esterno.

)
Scollegare il connettore del
portalampada e il tubo del
lavacristallo.

)
Sganciare il portalampada del fanalino
premendo le due linguette B
.

)
Estrarre la lampada tirandola e
sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi.
Sostituzione delle luci della targa
(W 5 W)


)
Inserire un cacciavite sottile in
uno dei fori esterni della placca
trasparente.

)
Premere verso l'esterno per
sganciarla.

)
Togliere la placca trasparente.

)
Estrarre la lampada tirandola e
sostituirla.

1
184
INFORMAZIONI PRATICHE

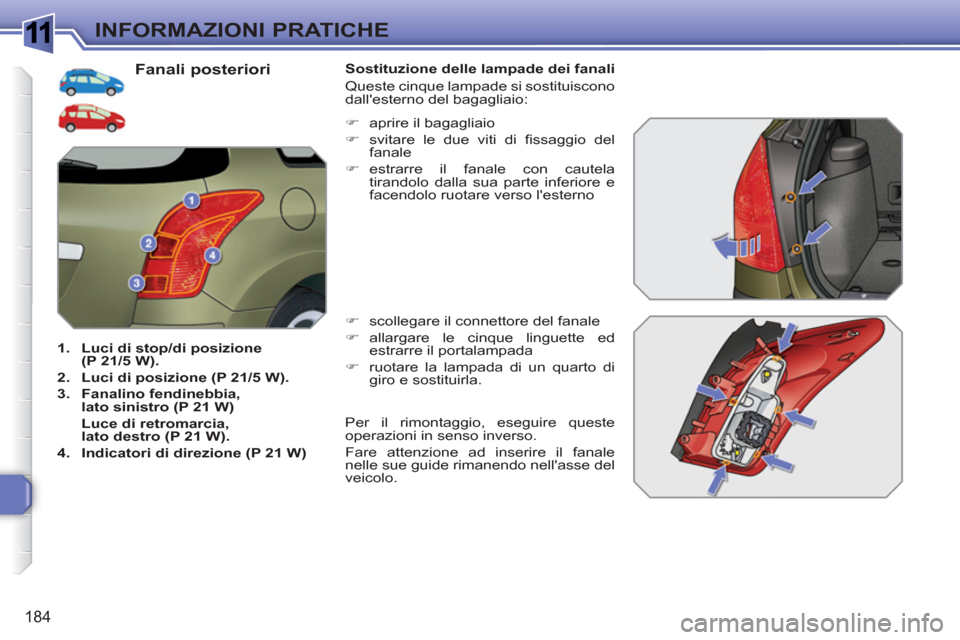

Fanali posteriori



1.
Luci di stop/di posizione
(P 21/5 W).


2.
Luci di posizione (P 21/5 W).


3.
Fanalino fendinebbia

,
lato sinistro (P 21 W)


Luce di retromarcia,
lato destro (P 21 W).


4.
Indicatori di direzione (P 21 W)


Sostituzione delle lampade dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:

)
scollegare il connettore del fanale

)
allargare le cinque linguette ed
estrarre il portalampada

)
ruotare la lampada di un quarto di
giro e sostituirla.

)
aprire il bagagliaio

)
svitare le due viti di fi ssaggio del
fanale

)
estrarre il fanale con cautela
tirandolo dalla sua parte inferiore e
facendolo ruotare verso l'esterno
Per il rimontaggio, eseguire queste
operazioni in senso inverso.
Fare attenzione ad inserire il fanale
nelle sue guide rimanendo nell'asse del
veicolo.

1
185
INFORMAZIONI PRATICHE

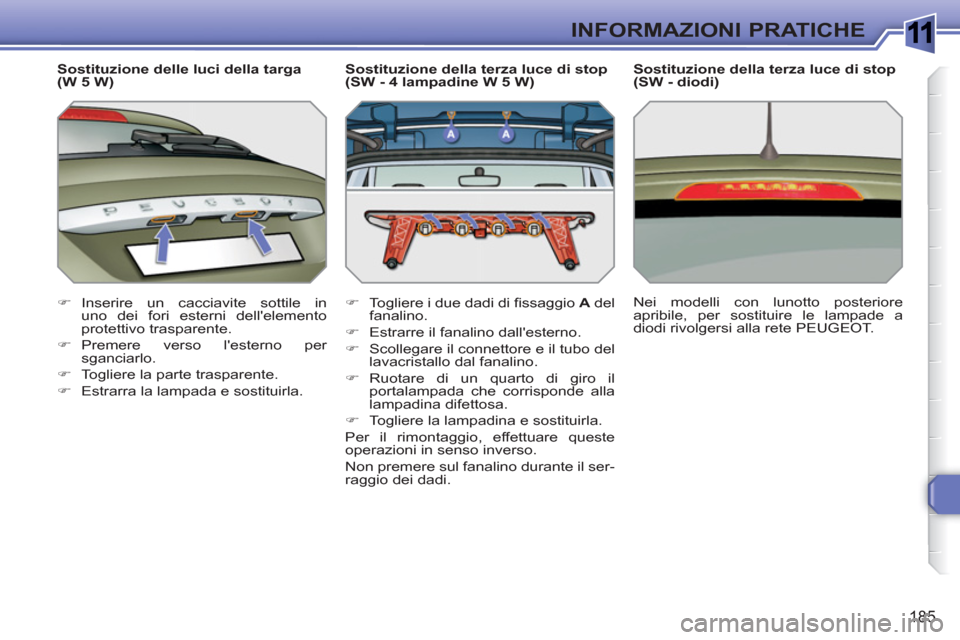

Sostituzione delle luci della targa
(W 5 W)


)
Inserire un cacciavite sottile in
uno dei fori esterni dell'elemento
protettivo trasparente.

)
Premere verso l'esterno per
sganciarlo.

)
Togliere la parte trasparente.

)
Estrarra la lampada e sostituirla.

















Sostituzione della terza luce di stop
(SW - 4 lampadine W 5 W)


)
Togliere i due dadi di fi ssaggio A
del
fanalino.

)
Estrarre il fanalino dall'esterno.

)
Scollegare il connettore e il tubo del
lavacristallo dal fanalino.

)
Ruotare di un quarto di giro il
portalampada che corrisponde alla
lampadina difettosa.

)
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi.


Sostituzione della terza luce di stop
(SW - diodi)
Nei modelli con lunotto posteriore
apribile, per sostituire le lampade a
diodi rivolgersi alla rete PEUGEOT.

1
!
i
186
INFORMAZIONI PRATICHE
PEUGEOT declina ogni respon-
sabilità per le spese derivanti dalla
riparazione del veicolo o per i mal-
funzionamenti risultanti dall'instal-
lazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT
e non installati secondo le prescri-
zioni, in particolare quando il consu-
mo degli apparecchi supplementari
supera i 10 milliampère.

Installazione di accessori
elettrici
Il circuito elettrico del veicolo è con-
cepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.

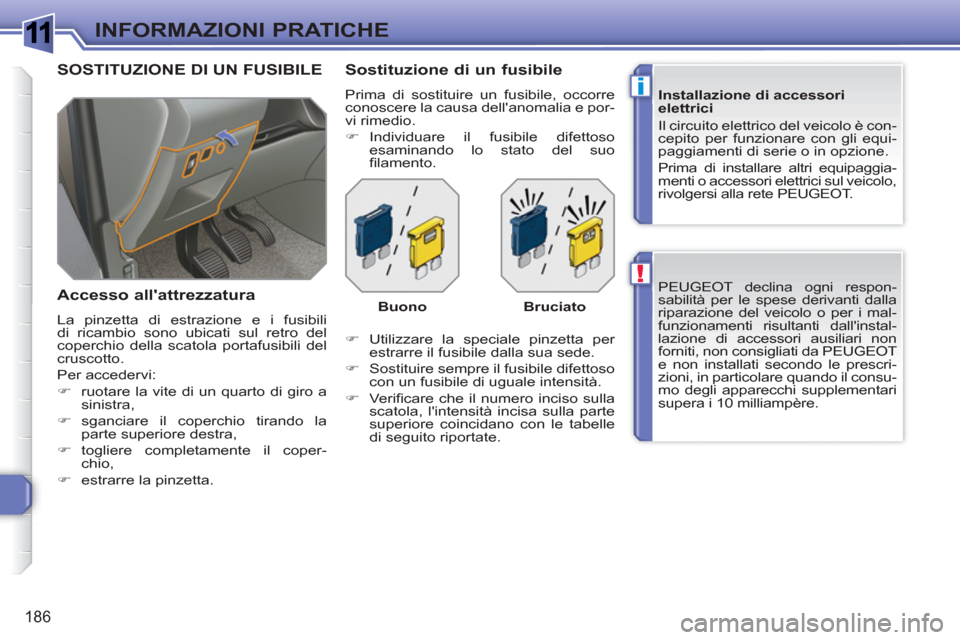

SOSTITUZIONE DI UN FUSIBILE

Accesso all'attrezzatura

La pinzetta di estrazione e i fusibili
di ricambio sono ubicati sul retro del
coperchio della scatola portafusibili del
cruscotto.
Per accedervi:


)
ruotare la vite di un quarto di giro a
sinistra,

)
sganciare il coperchio tirando la
parte superiore destra,

)
togliere completamente il coper-
chio,

)
estrarre la pinzetta.



Sostituzione di un fusibile

Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.


)
Individuare il fusibile difettoso
esaminando lo stato del suo
fi lamento.


)
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.

)
Sostituire sempre il fusibile difettoso
con un fusibile di uguale intensità.

)
Verifi care che il numero inciso sulla
scatola, l'intensità incisa sulla parte
superiore coincidano con le tabelle
di seguito riportate.
Buono

Bruciato

1
187
INFORMAZIONI PRATICHE

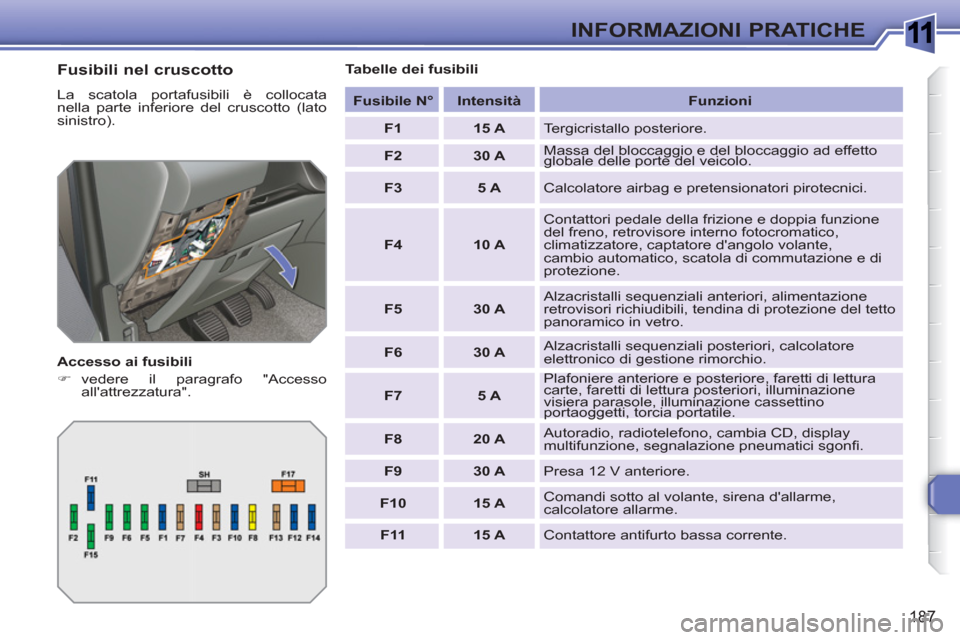

Fusibili nel cruscotto

La scatola portafusibili è collocata
nella parte inferiore del cruscotto (lato
sinistro).

Accesso ai fusibili


)
vedere il paragrafo "Accesso
all'attrezzatura".

Tabelle dei fusibili


Fusibile N°



Intensità


Funzioni



F1



15 A

Tergicristallo posteriore.


F2



30 A

Massa del bloccaggio e del bloccaggio ad effetto
globale delle porte del veicolo.


F3



5 A

Calcolatore airbag e pretensionatori pirotecnici.


F4



10 A

Contattori pedale della frizione e doppia funzione
del freno, retrovisore interno fotocromatico,
climatizzatore, captatore d'angolo volante,
cambio automatico, scatola di commutazione e di
protezione.


F5



30 A

Alzacristalli sequenziali anteriori, alimentazione
retrovisori richiudibili, tendina di protezione del tetto
panoramico in vetro.


F6



30 A

Alzacristalli sequenziali posteriori, calcolatore
elettronico di gestione rimorchio.


F7



5 A

Plafoniere anteriore e posteriore, faretti di lettura
carte, faretti di lettura posteriori, illuminazione
visiera parasole, illuminazione cassettino
portaoggetti, torcia portatile.


F8



20 A

Autoradio, radiotelefono, cambia CD, display
multifunzione, segnalazione pneumatici sgonfi .


F9



30 A

Presa 12 V anteriore.


F10



15 A

Comandi sotto al volante, sirena d'allarme,
calcolatore allarme.


F11



15 A

Contattore antifurto bassa corrente.

1
188
INFORMAZIONI PRATICHE


Fusibile N°



Intensità


Funzioni



G36



30 A

Sedili riscaldati guidatore e passeggero


G37



5 A

Centralina di memorizzazione sedile del guidatore,
reostato d'illuminazione.


G38



30 A

Centralina di memorizzazione del sedile del guidatore.


G39



30 A



Alimentazione calcolatore elettronico di gestione rimorchio.



G40



30 A

Amplifi catore Hi-Fi

Fusibile N°



Intensità


Funzioni



F12



15 A

Quadro strumenti, display spie della cintura di
sicurezza e dell'airbag frontale passeggero,
climatizzatore, centralina di memorizzazione sedile
del guidatore, contattori del sedile posteriore 2ª fi la,
modulo scuola guida


F13



5 A

Calcolatore elettronico di gestione motore, airbag,
leva del cambio manuale pilotato, calcolatore
elettronico di gestione rimorchio.


F14



15 A

Display multifunzione, amplifi catore, kit vivavoce,
sensore pioggia/luminosità, calcolatore assistenza
al parcheggio


F15



30 A



Bloccaggio semplice e bloccaggio ad effetto globale delle porte.



F17



40 A

Sbrinamento lunotto e retrovisori esterni.


SH



-

Shunt PARCO.

1
189
INFORMAZIONI PRATICHE

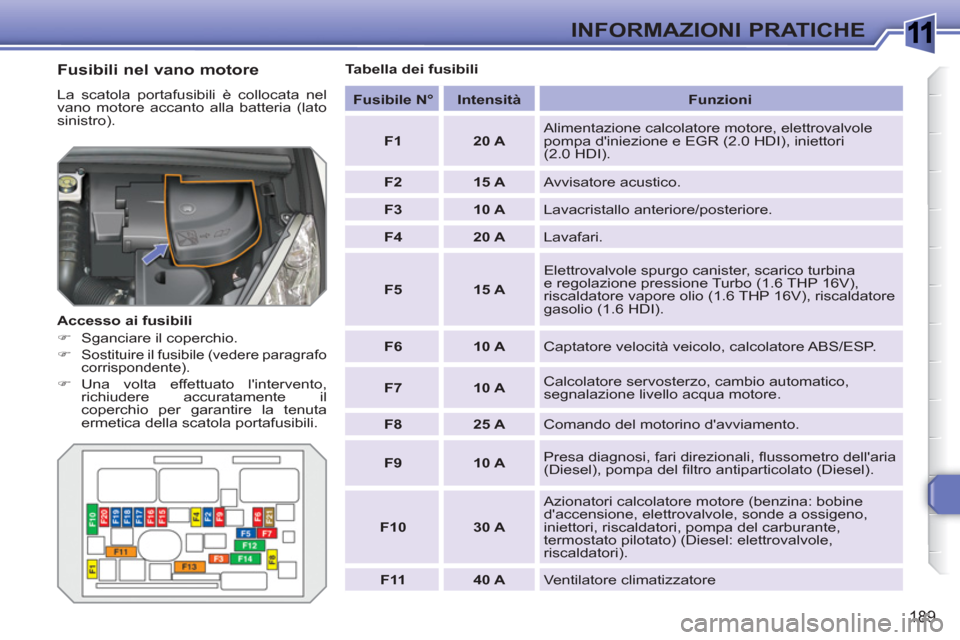

Fusibili nel vano motore

La scatola portafusibili è collocata nel
vano motore accanto alla batteria (lato
sinistro).

Accesso ai fusibili


)
Sganciare il coperchio.

)

Sostituire il fusibile (vedere paragrafo
corrispondente).

)
Una volta effettuato l'intervento,
richiudere accuratamente il
coperchio per garantire la tenuta
ermetica della scatola portafusibili.

Tabella dei fusibili


Fusibile N°



Intensità


Funzioni



F1



20 A

Alimentazione calcolatore motore, elettrovalvole
pompa d'iniezione e EGR (2.0 HDI), iniettori
(2.0 HDI).


F2



15 A

Avvisatore acustico.


F3



10 A

Lavacristallo anteriore/posteriore.


F4



20 A

Lavafari.


F5



15 A

Elettrovalvole spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP 16V),
riscaldatore vapore olio (1.6 THP 16V), riscaldatore
gasolio (1.6 HDI).


F6



10 A

Captatore velocità veicolo, calcolatore ABS/ESP.


F7



10 A

Calcolatore servosterzo, cambio automatico,
segnalazione livello acqua motore.


F8



25 A

Comando del motorino d'avviamento.


F9



10 A

Presa diagnosi, fari direzionali, fl ussometro dell'aria
(Diesel), pompa del fi ltro antiparticolato (Diesel).


F10



30 A

Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).


F11



40 A

Ventilatore climatizzatore

1
190
INFORMAZIONI PRATICHE

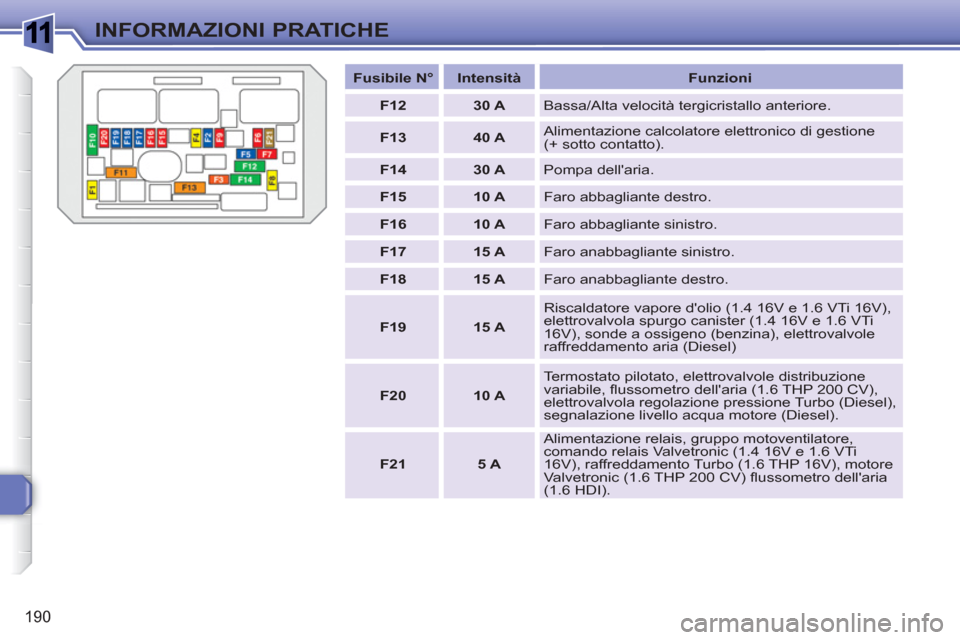

Fusibile N°



Intensità


Funzioni



F12



30 A

Bassa/Alta velocità tergicristallo anteriore.


F13



40 A

Alimentazione calcolatore elettronico di gestione
(+ sotto contatto).


F14



30 A

Pompa dell'aria.


F15



10 A

Faro abbagliante destro.


F16



10 A

Faro abbagliante sinistro.


F17



15 A

Faro anabbagliante sinistro.


F18



15 A

Faro anabbagliante destro.


F19



15 A

Riscaldatore vapore d'olio (1.4 16V e 1.6 VTi 16V),
elettrovalvola spurgo canister (1.4 16V e 1.6 VTi
16V), sonde a ossigeno (benzina), elettrovalvole
raffreddamento aria (Diesel)


F20



10 A

Termostato pilotato, elettrovalvole distribuzione
variabile, fl ussometro dell'aria (1.6 THP 200 CV),
elettrovalvola regolazione pressione Turbo (Diesel),
segnalazione livello acqua motore (Diesel).


F21



5 A

Alimentazione relais, gruppo motoventilatore,
comando relais Valvetronic (1.4 16V e 1.6 VTi
16V), raffreddamento Turbo (1.6 THP 16V), motore
Valvetronic (1.6 THP 200 CV) fl ussometro dell'aria
(1.6 HDI).
