i

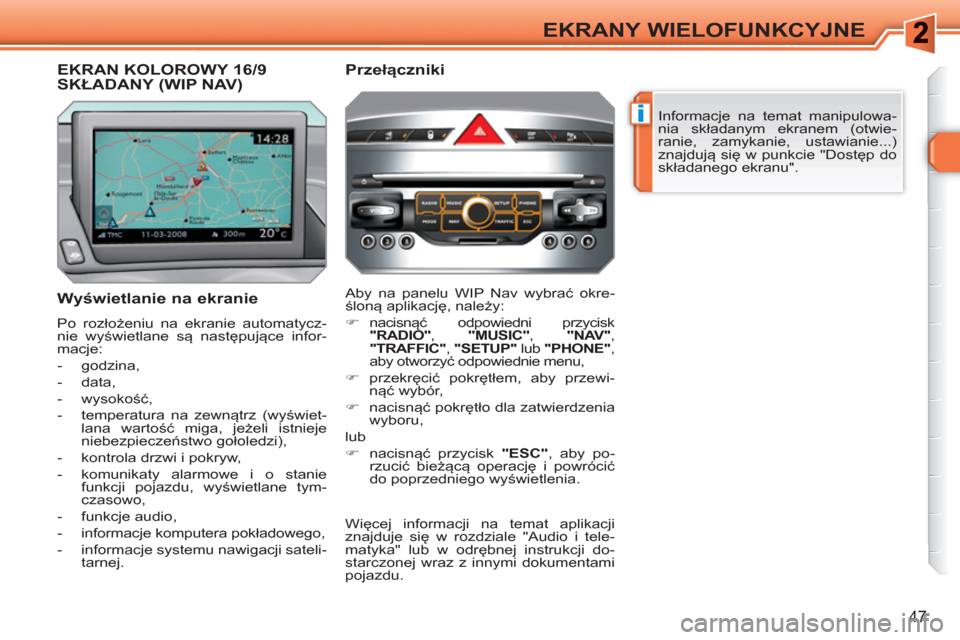

47
EKRANY WIELOFUNKCYJNE
Informacje na temat manipulowa-
nia składanym ekranem (otwie-
ranie, zamykanie, ustawianie...)
znajdują się w punkcie "Dostęp do
składanego ekranu".


Wyświetlanie na ekranie

Po rozłożeniu na ekranie automatycz-
nie wyświetlane są następujące infor-
macje:


- godzina,

- data,

- wysokość,

- temperatura na zewnątrz (wyświet-
lana wartość miga, jeżeli istnieje
niebezpieczeństwo gołoledzi),

- kontrola drzwi i pokryw,

- komunikaty alarmowe i o stanie
funkcji pojazdu, wyświetlane tym-
czasowo,

- funkcje audio,

- informacje komputera pokładowego,

- informacje systemu nawigacji sateli-
tarnej.
Aby na panelu WIP Nav wybrać okre-
śloną aplikację, należy:


)
nacisnąć odpowiedni przycisk
"RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
lub "PHONE"
,
aby otworzyć odpowiednie menu,

)
przekręcić pokrętłem, aby przewi-
nąć wybór,

)
nacisnąć pokrętło dla zatwierdzenia
wyboru,
lub

)
nacisnąć przycisk "ESC"
, aby po-
rzucić bieżącą operację i powrócić
do poprzedniego wyświetlenia.
EKRAN KOLOROWY 16/9 SKŁADANY (WIP NAV)

Przełączniki

Więcej informacji na temat aplikacji
znajduje się w rozdziale "Audio i tele-
matyka" lub w odrębnej instrukcji do-
starczonej wraz z innymi dokumentami
pojazdu.

!

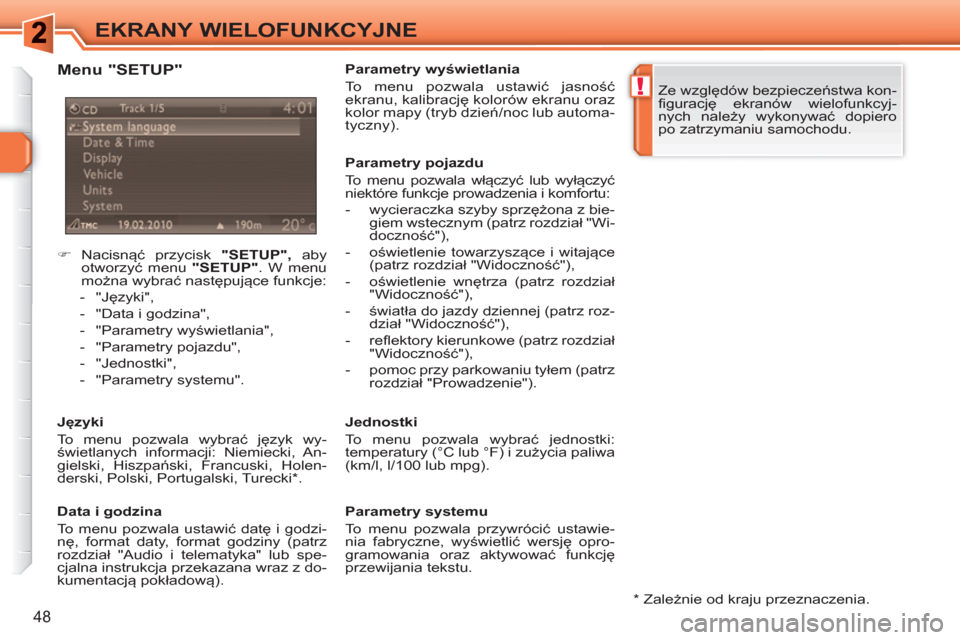

48
EKRANY WIELOFUNKCYJNE



)
Nacisnąć przycisk "SETUP"

,
aby
otworzyć menu "SETUP"
. W menu
można wybrać następujące funkcje:


- "Języki",

- "Data i godzina",

- "Parametry wyświetlania",

- "Parametry pojazdu",

- "Jednostki",

- "Parametry systemu".



Języki
To menu pozwala wybrać język wy-
świetlanych informacji: Niemiecki, An-
gielski, Hiszpański, Francuski, Holen-
derski, Polski, Portugalski, Turecki * .

Data i godzina
To menu pozwala ustawić datę i godzi-
nę, format daty, format godziny (patrz
rozdział "Audio i telematyka" lub spe-
cjalna instrukcja przekazana wraz z do-
kumentacją pokładową). Ze względów bezpieczeństwa kon-
figurację ekranów wielofunkcyj-
nych należy wykonywać dopiero
po zatrzymaniu samochodu.


Parametry systemu
To menu pozwala przywrócić ustawie-
nia fabryczne, wyświetlić wersję opro-
gramowania oraz aktywować funkcję
przewijania tekstu.
Parametry pojazdu
To menu pozwala włączyć lub wyłączyć
niektóre funkcje prowadzenia i komfortu:


- wycieraczka szyby sprzężona z bie-
giem wstecznym (patrz rozdział "Wi-
doczność"),

- oświetlenie towarzyszące i witające
(patrz rozdział "Widoczność"),

- oświetlenie wnętrza (patrz rozdział
"Widoczność"),

- światła do jazdy dziennej (patrz roz-
dział "Widoczność"),

- reflektory kierunkowe (patrz rozdział
"Widoczność"),

- pomoc przy parkowaniu tyłem (patrz
rozdział "Prowadzenie").

Parametry wyświetlania
To menu pozwala ustawić jasność
ekranu, kalibrację kolorów ekranu oraz
kolor mapy (tryb dzień/noc lub automa-
tyczny).

Jednostki
To menu pozwala wybrać jednostki:
temperatury (°C lub °F) i zużycia paliwa
(km/l, l/100 lub mpg).

Menu "SETUP"


*
Zależnie od kraju przeznaczenia.

i
49
EKRANY WIELOFUNKCYJNE
SKŁADANY EKRAN KOLOROWY 16/9 O WYSOKIEJ ROZDZIELCZOŚCI (Z WIP COM 3D)


Wyświetlenia na ekranie

Po rozłożeniu ekranu wyświetla on au-
tomatycznie i na bieżąco następujące
informacje:


- godzina,

- data,

- wysokość,

- temperatura na zewnątrz (wyświet-
lana wartość miga, jeżeli istnieje
niebezpieczeństwo gołoledzi),

- funkcje audio,

- pomoc przy parkowaniu,

- informacje o telefonie i książkach te-
lefonicznych,

- informacje systemu nawigacji sateli-
tarnej.
Aby na panelu WIP Com 3D wybrać
określoną aplikację należy:



)
nacisnąć odpowiedni przycisk "RADIO"
,
"MEDIA"
, "NAV"
, "TRAFFIC"
, "ADDR
BOOK"
lub "SETUP",
aby otworzyć
odpowiednie menu,

)
przekręcić pokrętłem, aby przewi-
nąć wybór,

)
nacisnąć pokrętło dla zatwierdzenia
wyboru,
lub

)
nacisnąć przycisk "ESC"
, aby po-
rzucić bieżącą operację i powrócić
do poprzedniego wyświetlenia. Informacje na temat manipulowa-
nia składanym ekranem (otwie-
ranie, zamykanie, ustawianie...)
znajdują się w punkcie "Dostęp do
składanego ekranu". Więcej informacji na temat aplikacji
znajduje się w części WIP Com 3D,
w rozdziale "Audio i telematyka".

Przełączniki

!

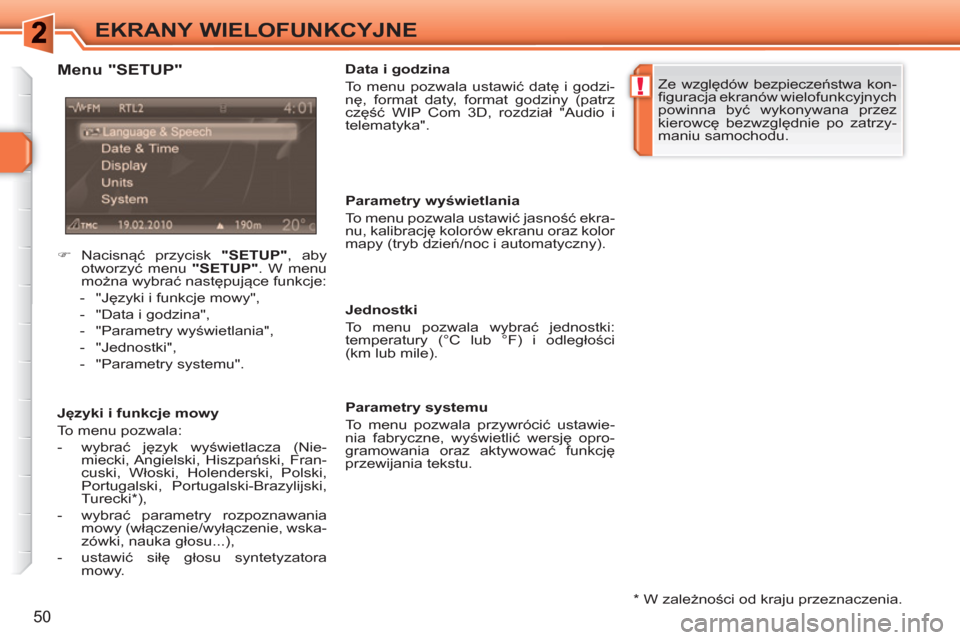

50
EKRANY WIELOFUNKCYJNE

*
W zależności od kraju przeznaczenia.


Menu "SETUP"


Języki i funkcje mowy
To menu pozwala:


- wybrać język wyświetlacza (Nie-
miecki, Angielski, Hiszpański, Fran-
cuski, Włoski, Holenderski, Polski,
Portugalski, Portugalski-Brazylijski,
Turecki * ),

- wybrać parametry rozpoznawania
mowy (włączenie/wyłączenie, wska-
zówki, nauka głosu...),

- ustawić siłę głosu syntetyzatora
mowy.

Data i godzina
To menu pozwala ustawić datę i godzi-
nę, format daty, format godziny (patrz
część WIP Com 3D, rozdział "Audio i
telematyka".

Parametry wyświetlania
To menu pozwala ustawić jasność ekra-
nu, kalibrację kolorów ekranu oraz kolor
mapy (tryb dzień/noc i automatyczny).

Jednostki
To menu pozwala wybrać jednostki:
temperatury (°C lub °F) i odległości
(km lub mile).

Parametry systemu
To menu pozwala przywrócić ustawie-
nia fabryczne, wyświetlić wersję opro-
gramowania oraz aktywować funkcję
przewijania tekstu.
Ze względów bezpieczeństwa kon-
figuracja ekranów wielofunkcyjnych
powinna być wykonywana przez
kierowcę bezwzględnie po zatrzy-
maniu samochodu.


)
Nacisnąć przycisk "SETUP"
, aby
otworzyć menu "SETUP"
. W menu
można wybrać następujące funkcje:


- "Języki i funkcje mowy",

- "Data i godzina",

- "Parametry wyświetlania",

- "Jednostki",

- "Parametry systemu".

i
i

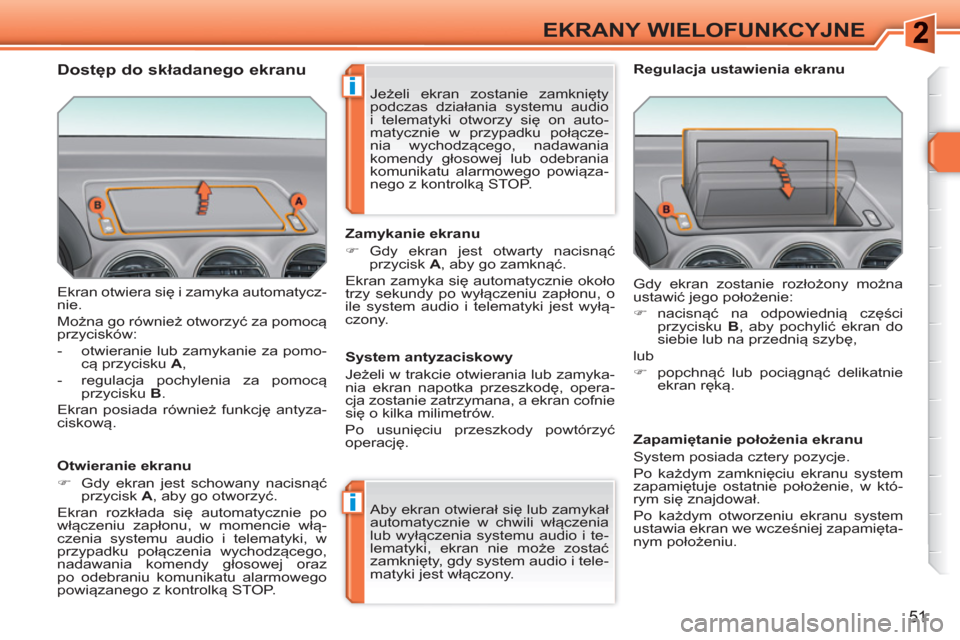

51
EKRANY WIELOFUNKCYJNE
Ekran otwiera się i zamyka automatycz-
nie.
Można go również otworzyć za pomocą
przycisków:


- otwieranie lub zamykanie za pomo-
cą przycisku A
,

- regulacja pochylenia za pomocą
przycisku B
.
Ekran posiada również funkcję antyza-
ciskową.

Otwieranie ekranu


)
Gdy ekran jest schowany nacisnąć
przycisk A
, aby go otworzyć.
Ekran rozkłada się automatycznie po
włączeniu zapłonu, w momencie włą-
czenia systemu audio i telematyki, w
przypadku połączenia wychodzącego,
nadawania komendy głosowej oraz
po odebraniu komunikatu alarmowego
powiązanego z kontrolką STOP.
Zamykanie ekranu


)
Gdy ekran jest otwarty nacisnąć
przycisk A
, aby go zamknąć.
Ekran zamyka się automatycznie około
trzy sekundy po wyłączeniu zapłonu, o
ile system audio i telematyki jest wyłą-
czony.
Aby ekran otwierał się lub zamykał
automatycznie w chwili włączenia
lub wyłączenia systemu audio i te-
lematyki, ekran nie może zostać
zamknięty, gdy system audio i tele-
matyki jest włączony. Gdy ekran zostanie rozłożony można
ustawić jego położenie:


)
nacisnąć na odpowiednią części
przycisku B
, aby pochylić ekran do
siebie lub na przednią szybę,
lub


)
popchnąć lub pociągnąć delikatnie
ekran ręką.

Regulacja ustawienia ekranu

System antyzaciskowy
Jeżeli w trakcie otwierania lub zamyka-
nia ekran napotka przeszkodę, opera-
cja zostanie zatrzymana, a ekran cofnie
się o kilka milimetrów.

Po usunięciu przeszkody powtórzyć
operację.
Zapamiętanie położenia ekranu
System posiada cztery pozycje.
Po każdym zamknięciu ekranu system
zapamiętuje ostatnie położenie, w któ-
rym się znajdował.
Po każdym otworzeniu ekranu system
ustawia ekran we wcześniej zapamięta-
nym położeniu.
Jeżeli ekran zostanie zamknięty
podczas działania systemu audio
i telematyki otworzy się on auto-
matycznie w przypadku połącze-
nia wychodzącego, nadawania
komendy głosowej lub odebrania
komunikatu alarmowego powiąza-
nego z kontrolką STOP.



















Dostęp do składanego ekranu

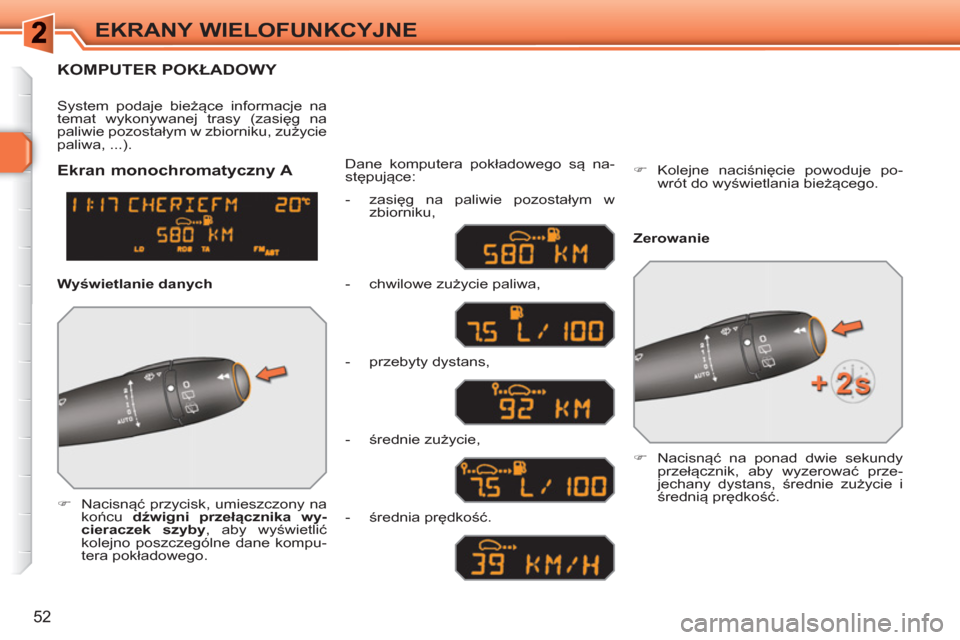

52
EKRANY WIELOFUNKCYJNE
KOMPUTER POKŁADOWY



)

Nacisnąć przycisk, umieszczony na
końcu dźwigni przełącznika wy-
cieraczek szyby
, aby wyświetlić
kolejno poszczególne dane kompu-
tera pokładowego. Dane komputera pokładowego są na-
stępujące: System podaje bieżące informacje na
temat wykonywanej trasy (zasięg na
paliwie pozostałym w zbiorniku, zużycie
paliwa, ...).


)
Nacisnąć na ponad dwie sekundy
przełącznik, aby wyzerować prze-
jechany dystans, średnie zużycie i
średnią prędkość.




Ekran monochromatyczny A


Zerowanie

Wyświetlanie danych

- zasięg na paliwie pozostałym w
zbiorniku,

- chwilowe zużycie paliwa,

- przebyty dystans,

- średnie zużycie,

- średnia prędkość.
)
Kolejne naciśnięcie powoduje po-
wrót do wyświetlania bieżącego.

i

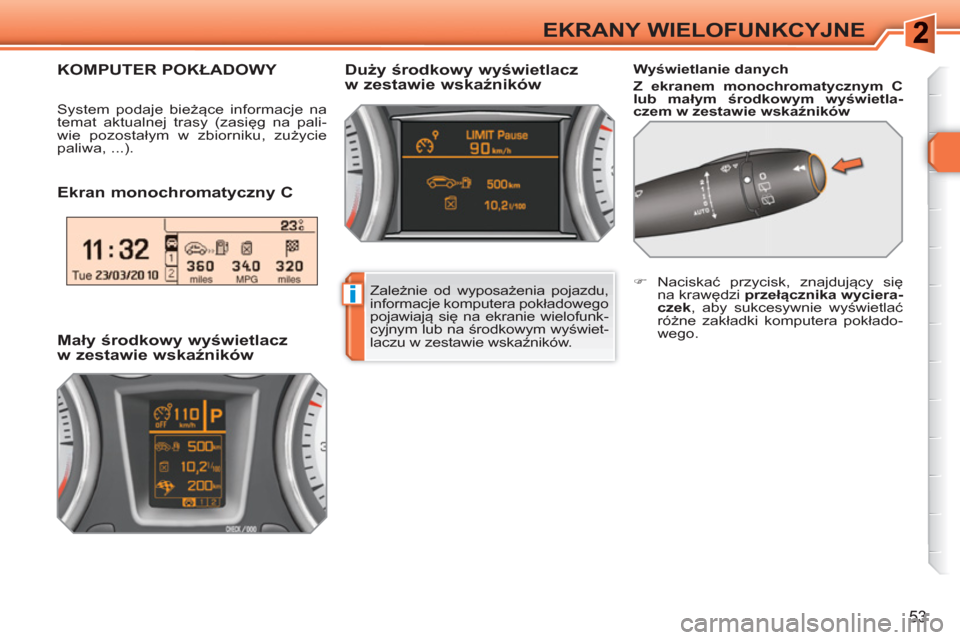

53
EKRANY WIELOFUNKCYJNE

Ekran monochromatyczny C


Wyświetlanie danych

Z ekranem monochromatycznym C
lub małym środkowym wyświetla-
czem w zestawie wskaźników


Duży środkowy wyświetlacz
w zestawie wskaźników KOMPUTER POKŁADOWY

System podaje bieżące informacje na
temat aktualnej trasy (zasięg na pali-
wie pozostałym w zbiorniku, zużycie
paliwa, ...).

Mały środkowy wyświetlacz
w zestawie wskaźników

Zależnie od wyposażenia pojazdu,
informacje komputera pokładowego
pojawiają się na ekranie wielofunk-
cyjnym lub na środkowym wyświet-
laczu w zestawie wskaźników.


)
Naciskać przycisk, znajdujący się
na krawędzi przełącznika wyciera-
czek
, aby sukcesywnie wyświetlać
różne zakładki komputera pokłado-
wego.

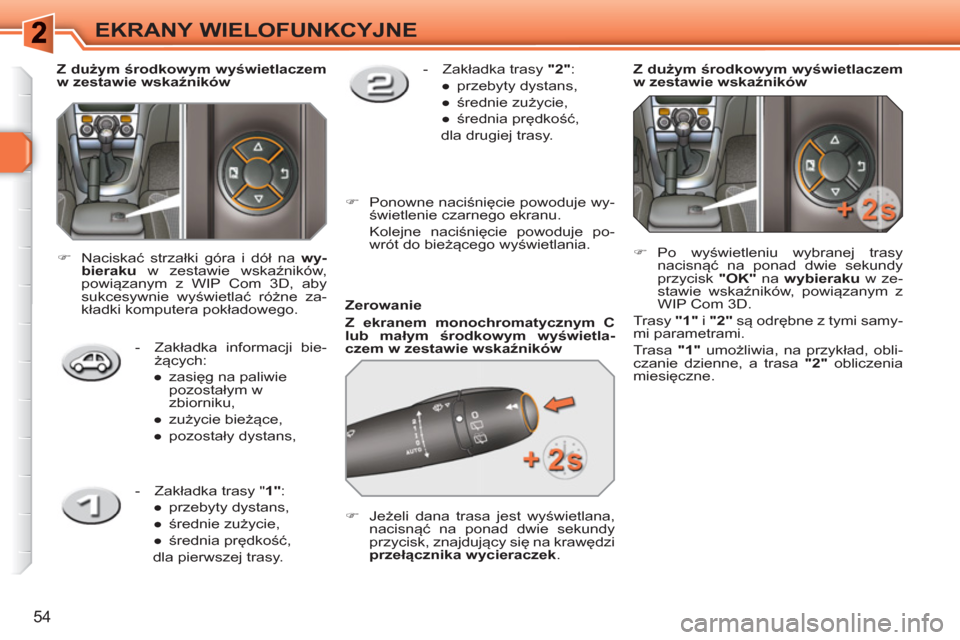

54
EKRANY WIELOFUNKCYJNE

Zerowanie

Z ekranem monochromatycznym C
lub małym środkowym wyświetla-
czem w zestawie wskaźników



)
Jeżeli dana trasa jest wyświetlana,
nacisnąć na ponad dwie sekundy
przycisk, znajdujący się na krawędzi
przełącznika wycieraczek
.
Z dużym środkowym wyświetlaczem

w zestawie wskaźników



)
Po wyświetleniu wybranej trasy
nacisnąć na ponad dwie sekundy
przycisk "OK"
na wybieraku
w ze-
stawie wskaźników, powiązanym z
WIP Com 3D.
Trasy "1"
i "2"
są odrębne z tymi samy-
mi parametrami.
Trasa "1"
umożliwia, na przykład, obli-
czanie dzienne, a trasa "2"
obliczenia
miesięczne.


- Zakł
adka trasy "2"
:


●
przebyty dystans,

●
średnie zużycie,

●
średnia prędkość,
dla drugiej trasy.



)
Ponowne naciśnięcie powoduje wy-
świetlenie czarnego ekranu.
Kolejne naciśnięcie powoduje po-
wrót do bieżącego wyświetlania.

Z dużym środkowym wyświetlaczem

w zestawie wskaźników



- Zakładka informacji bie-
żących:


●
zasięg na paliwie
pozostałym w
zbiorniku,

●
zużycie bieżące,

●
pozostały dystans,


)
Naciskać strzałki góra i dół na wy-
bieraku
w zestawie wskaź
ników,
powiązanym z WIP Com 3D, aby
sukcesywnie wyświetlać różne za-
kładki komputera pokładowego.


- Zakładka trasy " 1"
:


●
przebyty dystans,

●
średnie zużycie,

●
średnia prędkość,
dla pierwszej trasy.
