INFORMACJE PRAKTYCZNE

Mocowanie koła zapasowego
na stalowej feldze lub typu
"dojazdowego"
Jeżeli samochód wyposażony jest
w felgi aluminiowe jest rzeczą nor-
malną, że przy dokręcaniu śrub
przy zakładaniu koła nakładki nie
dotykają felgi stalowej lub typu "do-
jazdowego". Przytrzymanie koła
odbywa się poprzez stożkowy na-
cisk każdej śruby.

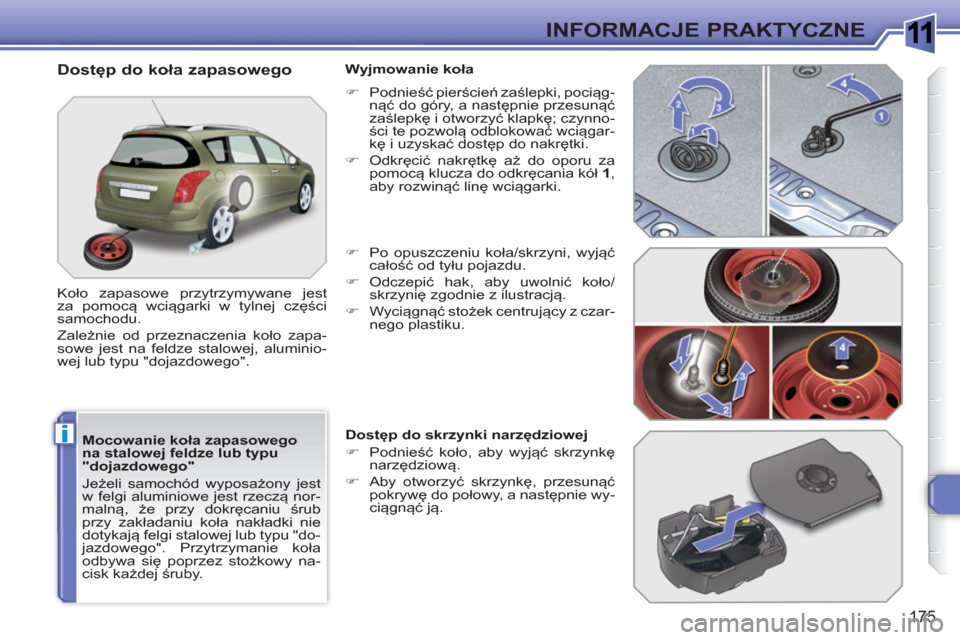

Dostęp do koła zapasowego

Koło zapasowe przytrzymywane jest
za pomocą wciągarki w tylnej części
samochodu.
Zależnie od przeznaczenia koło zapa-
sowe jest na feldze stalowej, aluminio-
wej lub typu "dojazdowego".
Wyjmowanie koła


)
Podnieść pierścień zaślepki, pociąg-
nąć do góry, a następnie przesunąć
zaślepkę i otworzyć klapkę; czynno-
ści te pozwolą odblokować wciągar-
kę i uzyskać dostęp do nakrętki.

)
Odkręcić nakrętkę aż do oporu za
pomocą klucza do odkręcania kół 1
,
aby rozwinąć linę wciągarki.

)
Po opuszczeniu koła/skrzyni, wyjąć
całość od tyłu pojazdu.

)
Odczepić hak, aby uwolnić koło/
skrzynię zgodnie z ilustracją.

)
Wyciągnąć stożek centrujący z czar-
nego plastiku.

Dostęp do skrzynki narzędziowej


)
Podnieść koło, aby wyjąć skrzynkę
narzędziową.

)
Aby otworzyć skrzynkę, przesunąć
pokrywę do połowy, a następnie wy-
ciągnąć ją.

1
i
i
176
INFORMACJE PRAKTYCZNE

Wykrywanie niskiego ciśnienia
Koło zapasowe nie posiada czuj-
nika. Naprawę przebitego koła
należy wykonywać w ASO SIECI
PEUGEOT.

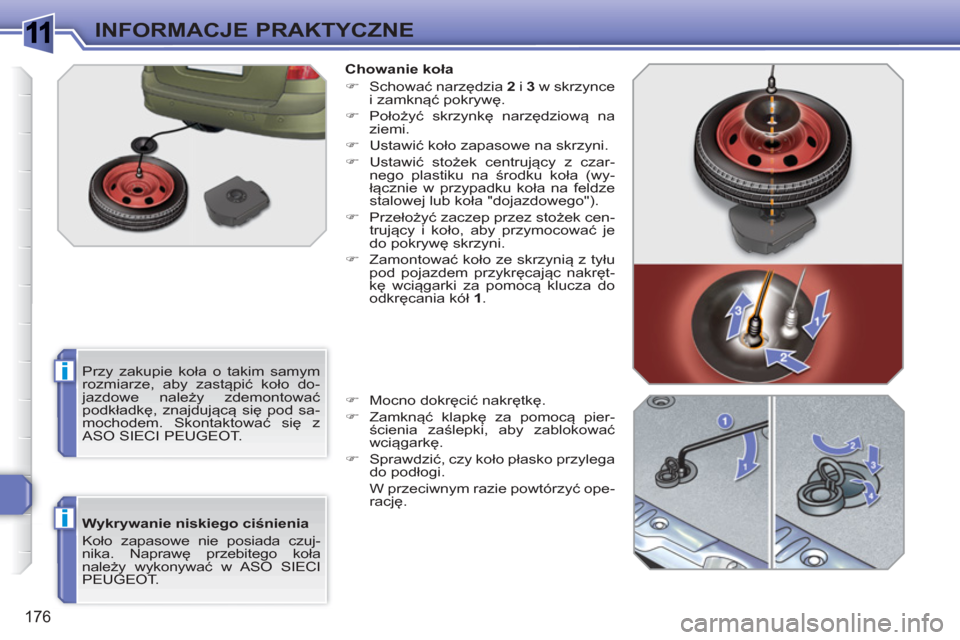

Chowanie koła


)
Schować narzędzia 2
i 3
w skrzynce
i zamknąć pokrywę.

)
Położyć skrzynkę narzędziową na
ziemi.

)
Ustawić koło zapasowe na skrzyni.

)
Ustawić stożek centrujący z czar-
nego plastiku na środku koła (wy-
łącznie w przypadku koła na feldze
stalowej lub koła "dojazdowego").

)
Przełożyć zaczep przez stożek cen-
trujący i koło, aby przymocować je
do pokrywę skrzyni.

)
Zamontować koło ze skrzynią z tyłu
pod pojazdem przykręcając nakręt-
kę wciągarki za pomocą klucza do
odkręcania kół 1
.

)
Mocno dokręcić nakrętkę.

)
Zamknąć klapkę za pomocą pier-
ścienia zaślepki, aby zablokować
wciągarkę.

)
Sprawdzić, czy koło płasko przylega
do podłogi.
W przeciwnym razie powtórzyć ope-
rację.

Przy zakupie koła o takim samym
rozmiarze, aby zastąpić koło do-
jazdowe należy zdemontować

podkładkę, znajdującą się pod sa-
mochodem. Skontaktować się z
ASO SIECI PEUGEOT.

1
i
177
INFORMACJE PRAKTYCZNE

Ustawienie samochodu
Zatrzymać samochód w miejscu
nie utrudniającym ruchu innym kie-
rowcom: podłoże w miarę możliwo-
ści powinno być płaskie, stabilne i
nieśliskie.
Zacisnąć hamulec postojowy, wy-
łączyć zapłon i włączyć pierwszy
bieg * , aby zablokować koła.
Podłożyć klin pod koło znajdujące się
po przekątnej do koła zmienianego.
Należy bezwzględnie upewnić się,
że pasażerowie wysiedli z samo-
chodu i przebywają w bezpiecz-
nym miejscu.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku; użyć pod-
nośnika samochodowego.











Demontaż koła

Lista operacji


)
Założyć tuleję antykradzieżową 3
na
klucz do odkręcania kół 1
, aby od-
blokować śrubę antykradzieżową.

)
Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1
.

)
Ustawić podnośnik 2
pod samocho-
dem pod jednym z dwóch miejsc z
przodu A
lub z tyłu B
, jak najbliżej
zmienianego koła.

)
Rozłożyć podnośnik 2
do momen-
tu zetknięcia się podstawy z podło-
żem. Upewnić się, czy o
ś podstawy
podnośnika znajduje się na środku
miejsca A
lub B
.

)
Podnosić samochód do momentu
uzyskania wystarczającej przestrze-
ni między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nie przebitego).

)
Odkręcić śruby i odłożyć w czyste
miejsce.

)
Zdjąć koło.



*
Położenie R
dla zautomatyzowa-
nej ręcznej skrzyni biegów; P
dla
automatycznej skrzyni biegów.

1
i
178
INFORMACJE PRAKTYCZNE

Po zmianie koła
Aby odpowiednio schować koło w
bagażniku, należy zdjąć najpierw
środkową nakładkę.
W przypadku stosowania koła za-
pasowego typu "dojazdowego", nie
przekraczać prędkości 80 km/h.
Sprawdzić jak najszybciej dokręce-
nie śrub i ciśnienie koła zapasowe-
go w ASO SIECI PEUGEOT.
Naprawić przebitą oponę i jak naj-
szybciej założyć.

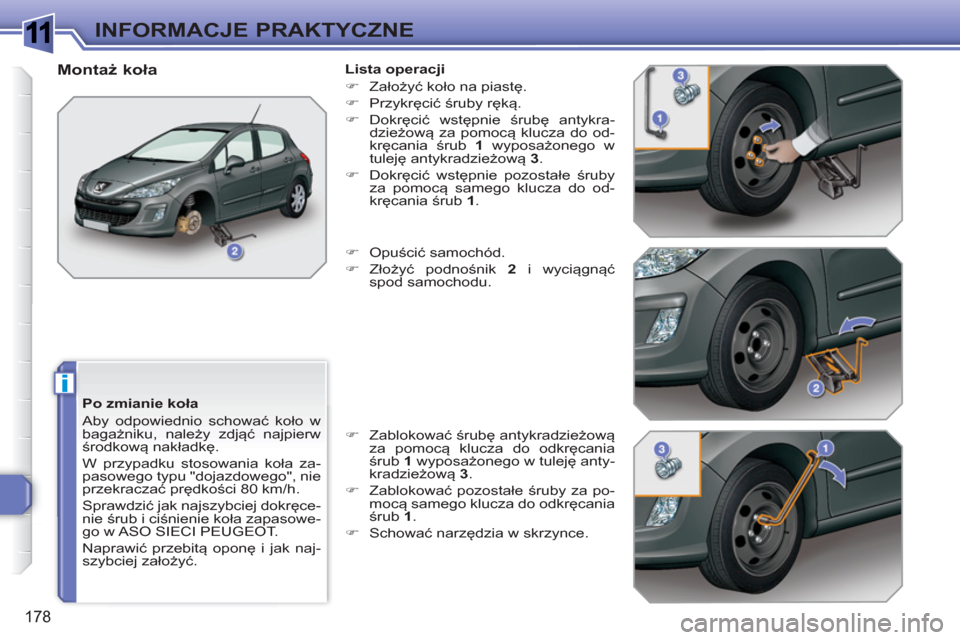

Montaż koła

Lista operacji


)
Założyć koło na piastę.

)
Przykręcić śruby ręką.

)
Dokręcić wstępnie śrubę antykra-
dzieżową za pomocą klucza do od-
kręcania śrub 1
wyposażonego w
tuleję antykradzieżową 3
.

)
Dokręcić wstępnie pozostałe śruby
za pomocą samego klucza do od-
kręcania śrub 1
.

)
Opuścić samochód.

)
Złoż
yć podnośnik 2
i wyciągnąć
spod samochodu.

)
Zablokować śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1
wyposażonego w tuleję anty-
kradzieżową 3
.

)
Zablokować pozostałe śruby za po-
mocą samego klucza do odkręcania
śrub 1
.

)
Schować narzędzia w skrzynce.

1
!
!
!
179
INFORMACJE PRAKTYCZNE

Niebezpieczeństwo porażenia
prądem
Wymiana żarówek ksenonowych
(D1S-35W) musi być wykonana
w ASO SIECI PEUGEOT.

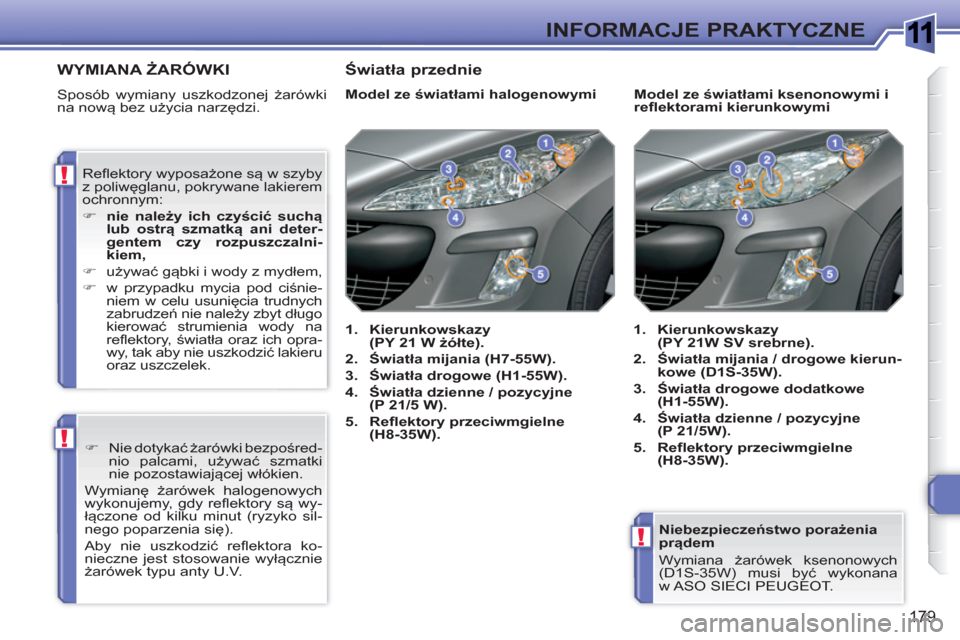

WYMIANA ŻARÓWKI

Sposób wymiany uszkodzonej żarówki
na nową bez użycia narzędzi.






Model ze światłami halogenowymi


1.
Kierunkowskazy
(PY 21 W żółte).


2.
Światła mijania (H7-55W).


3.
Światła drogowe (H1-55W).


4.
Światła dzienne / pozycyjne
(P 21/5 W).


5.
Reflektory przeciwmgielne
(H8-35W).





1.
Kierunkowskazy
(PY 21W SV srebrne).


2.
Światła mijania / drogowe kierun-
kowe (D1S-35W).


3.
Światła drogowe dodatkowe
(H1-55W).


4.
Światła dzienne / pozycyjne
(P 21/5W).


5.
Reflektory przeciwmgielne
(H8-35W).






























Model ze światłami ksenonowymi i
reflektorami kierunkowymi
Reflektory wyposażone są w szyby
z poliwęglanu, pokrywane lakierem
ochronnym:


)
nie należy ich czyścić

suchą

lub

ostrą

szmatką

ani deter-
gentem czy rozpuszczalni-
kiem,


)
używać gąbki i wody z mydłem,

)
w przypadku mycia pod ciśnie-
niem w celu usunięcia trudnych
zabrudzeń nie należy zbyt długo
kierować strumienia wody na
reflektory, światła oraz ich opra-
wy, tak aby nie uszkodzić lakieru
oraz uszczelek.



)
Nie dotykać żarówki bezpośred-
nio palcami, używać szmatki
nie pozostawiającej włókien.
Wymianę żarówek halogenowych
wykonujemy, gdy reflektory są wy-
łączone od kilku minut (ryzyko sil-
nego poparzenia się).
Aby nie uszkodzić reflektora ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.


Światła przednie

1
i
!
180
INFORMACJE PRAKTYCZNE

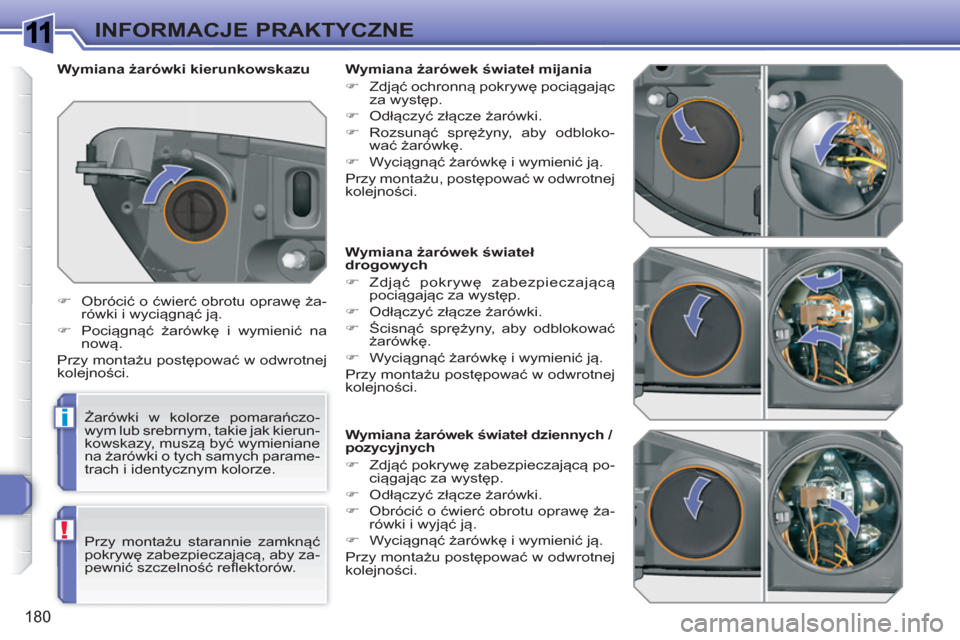

Wymiana żarówek świateł
drogowych


)
Zdjąć pokrywę zabezpieczającą
pociągając za występ.

)
Odłączyć złącze żarówki.

)
Ścisnąć sprężyny, aby odblokować
żarówkę.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.

Wymiana żarówek świateł dziennych /
pozycyjnych


)
Zdjąć pokrywę zabezpieczającą po-
ciągając za występ.

)
Odłączyć złącze żarówki.

)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyjąć ją.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.






Wymiana żarówek świateł mijania


)
Zdjąć ochronną pokrywę pociągając
za występ.

)
Odłączyć złącze żarówki.

)
Rozsunąć sprężyny, aby odbloko-
wać żarówkę.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.


Wymiana żarówki kierunkowskazu


)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyciągnąć ją.

)
Pociągnąć żarówkę i wymienić na
nową.
Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze pomarańczo-
wym lub srebrnym, takie jak kierun-
kowskazy, muszą by
ć wymieniane
na żarówki o tych samych parame-
trach i identycznym kolorze.
Przy montażu starannie zamknąć
pokrywę zabezpieczającą, aby za-
pewnić szczelność reflektorów.

1
181
INFORMACJE PRAKTYCZNE

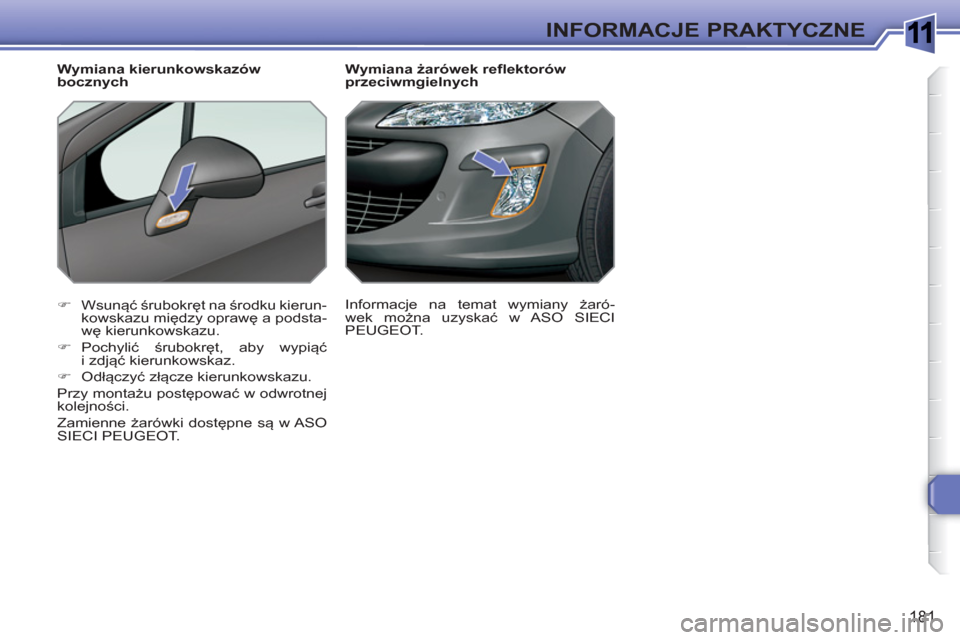

Wymiana żarówek reflektorów
przeciwmgielnych


)
Wsunąć śrubokręt na środku kierun-
kowskazu między oprawę a podsta-
wę kierunkowskazu.

)
Pochylić śrubokręt, aby wypiąć
i zdjąć kierunkowskaz.

)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT.

Wymiana kierunkowskazów
bocznych
Informacje na temat wymiany żaró-
wek można uzyskać w ASO SIECI
PEUGEOT.

1
i
182
INFORMACJE PRAKTYCZNE

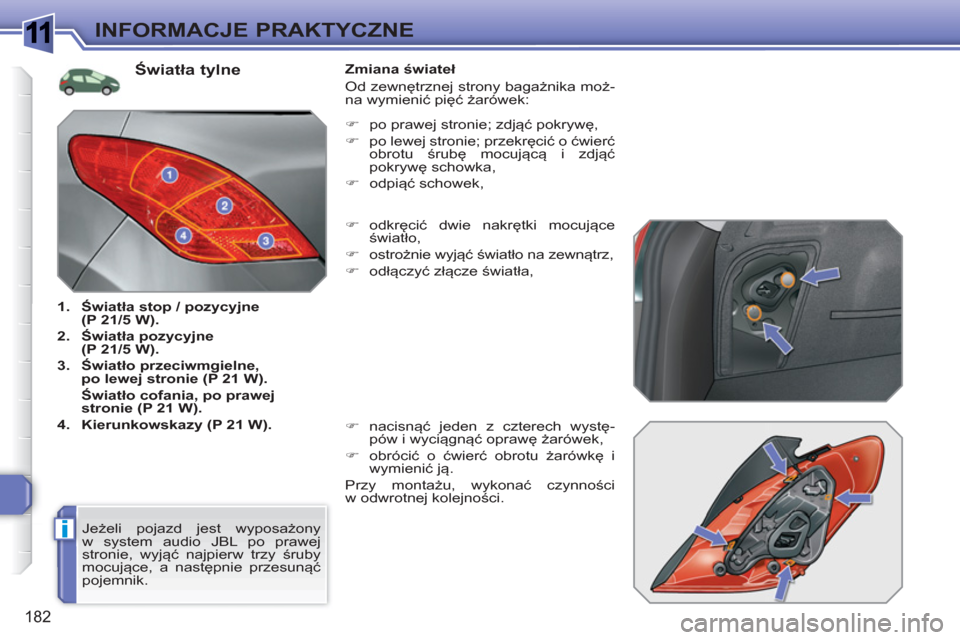

Światła tylne



1.
Światła stop / pozycyjne
(P 21/5 W).


2.
Światła pozycyjne
(P 21/5 W).


3.
Światło przeciwmgielne,
po lewej stronie (P 21 W).


Światło cofania, po prawej
stronie (P 21 W).


4.
Kierunkowskazy (P 21 W).


Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:

)
odkręcić dwie nakrętki mocujące
światło,

)
ostrożnie wyjąć światło na zewnątrz,

)
odłączyć złącze światła,


)
nacisnąć jeden z czterech wystę-
pów i wyciągnąć oprawę żarówek,

)
obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności
w odwrotnej kolejności.
Jeżeli pojazd jest wyposażony
w system audio JBL po prawej
stronie, wyjąć najpierw trzy śruby
mocujące, a następnie przesunąć
pojemnik.

)
po prawej stronie; zdjąć pokrywę,

)
po lewej stronie; przekręcić o ćwierć
obrotu śrubę mocującą i zdjąć
pokrywę schowka,

)
odpiąć
schowek,
