2010.5 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

103
WYPOSAŻENIE
WYPOSAŻENIE WNĘTRZA



1.
Schowek na okulary


2.
Osłona przeciwsłoneczna


(szczegóły na następnej stronie)

3.
Rączka z wieszakiem na odzież


4.
Kieszonki na opłaty
autostradowe/parkingowe


(szczegóły na następnej stronie)

5.
Wnęka


6.
Schowki


7.
Wieszak na torbę


8.
Przedni schowek z oświetleniem


(szczegóły na następnej stronie)

9.
Pojemniki w drzwiach


10.
Popielniczka podświetlana


(szczegóły na następnej stronie)

11 .
Komora z wkładką antypoślizgową

12.
Gniazdo zasilania osprzętu 12 V


(szczegóły na następnej stronie)

13.
Uchwyt na puszki


14.
Podłokietnik przedni


(szczegóły na następnej stronie)

15.
Schowek

i

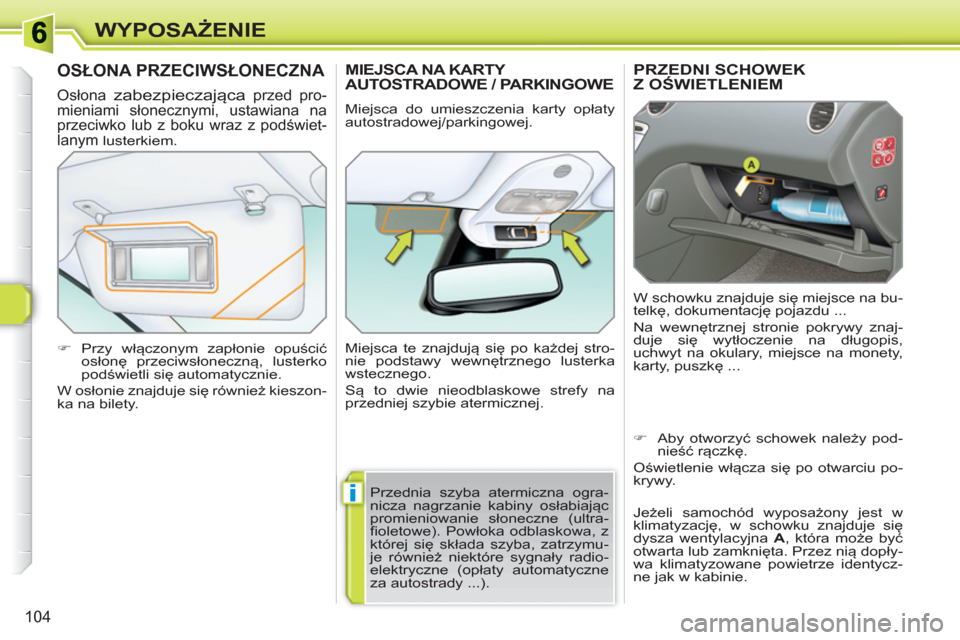

104
WYPOSAŻENIE
PRZEDNI SCHOWEK Z OŚWIETLENIEM

W schowku znajduje się miejsce na bu-
telkę, dokumentację pojazdu ...
Na wewnętrznej stronie pokrywy znaj-
duje się wytłoczenie na długopis,
uchwyt na okulary, miejsce na monety,
karty, puszkę ...
OSŁONA PRZECIWSŁONECZNA

Osłona zabezpieczająca przed pro-
mieniami słonecznymi, ustawiana na
przeciwko lub z boku wraz z podświet-
lanym
lusterkiem.


)
Przy włączonym zapłonie opuścić
osłonę przeciwsłoneczną, lusterko
podświetli się automatycznie.
W osłonie znajduje się również kieszon-
ka na bilety.
MIEJSCA NA KARTY AUTOSTRADOWE / PARKINGOWE
Miejsca do umieszczenia karty opłaty
autostradowej/parkingowej.
Miejsca te znajdują się po każdej stro-
nie podstawy wewnętrznego lusterka
wstecznego.
Są to dwie nieodblaskowe strefy na
przedniej szybie atermicznej.
Przednia szyba atermiczna ogra-
nicza nagrzanie kabiny osłabiając
promieniowanie słoneczne (ultra-
fioletowe). Powłoka odblaskowa, z
której się składa szyba, zatrzymu-
je również niektóre sygnały radio-
elektryczne (opłaty automatyczne
za autostrady ...).

)
Aby otworzyć schowek należy pod-
nieść rączkę.
Oświetlenie włącza się po otwarciu po-
krywy.
Jeżeli samochód wyposażony jest w
klimatyzację, w schowku znajduje się
dysza wentylacyjna A
, która może być
otwarta lub zamknięta. Przez nią dopły-
wa klimatyzowane powietrze identycz-
ne jak w kabinie.

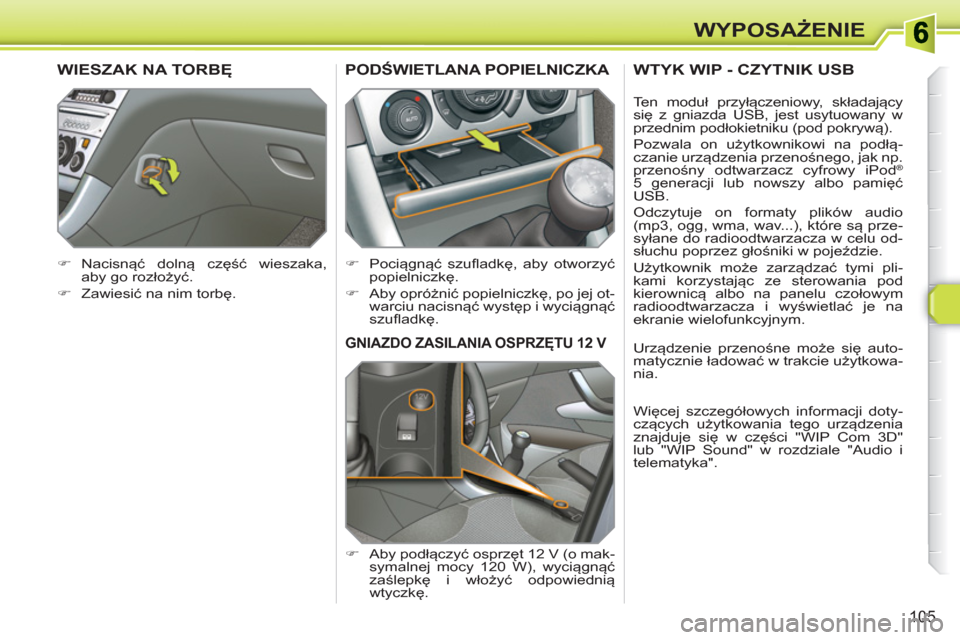

105
WYPOSAŻENIE
GNIAZDO ZASILANIA OSPRZĘTU 12 V



)
Aby podłączyć osprzęt 12 V (o mak-
symalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią
wtyczkę.
PODŚWIETLANA POPIELNICZKA



)
Pociągnąć szufladkę, aby otworzyć
popielniczkę.

)
Aby opróżnić popielniczkę, po jej ot-
warciu nacisnąć występ i wyciągnąć
szufladkę.

WIESZAK NA TORBĘ



)
Nacisnąć dolną część wieszaka,
aby go rozłożyć.

)
Zawiesić na nim torbę.
WTYK WIP - CZYTNIK USB


Ten moduł przyłączeniowy, składający
się z gniazda USB, jest usytuowany w
przednim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłą-
czanie urządzenia przenośnego, jak np.
przenośny odtwarzacz cyfrowy iPod
®

5 generacji lub nowszy albo pamięć
USB.
Odczytuje on formaty plików audio
(mp3, ogg, wma, wav...), które są prze-
syłane do radioodtwarzacza w celu od-
słuchu poprzez głośniki w pojeździe.
Użytkownik może zarządzać tymi pli-
kami korzystając ze sterowania pod
kierownicą albo na panelu czołowym
radioodtwarzacza i wyświetlać je na
ekranie wielofunkcyjnym.

Urządzenie przenośne może się auto-
matycznie ładować w trakcie użytkowa-
nia.

Więcej szczegółowych informacji doty-
czących użytkowania tego urządzenia
znajduje się w części "WIP Com 3D"
lub "WIP Sound" w rozdziale "Audio i
telematyka".

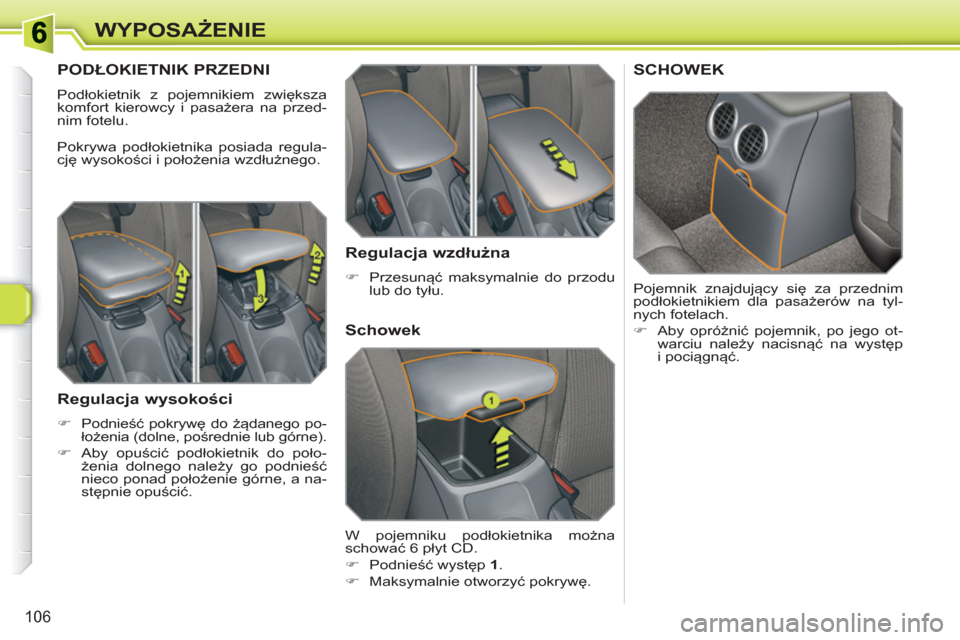

106
WYPOSAŻENIE
PODŁOKIETNIK PRZEDNI

Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.
Pokrywa podłokietnika posiada regula-
cję wysokości i położenia wzdłużnego.


Regulacja wysokości



)
Podnieść pokrywę do żądanego po-
łożenia (dolne, pośrednie lub górne).

)
Aby opuścić podłokietnik do poło-
żenia dolnego należy go podnieść
nieco ponad położenie górne, a na-
stępnie opuścić.

SCHOWEK

Pojemnik znajdujący się za przednim
podłokietnikiem dla pasażerów na tyl-
nych fotelach.


)
Aby opróżnić pojemnik, po jego ot-
warciu należy nacisnąć na występ
i pociągnąć.


Schowek

W pojemniku podłokietnika można
schować 6 płyt CD.


)
Podnieść występ 1
.

)
Maksymalnie otworzyć pokrywę.



Regulacja wzdłużna



)
Przesunąć maksymalnie do przodu
lub do tyłu.

!
!

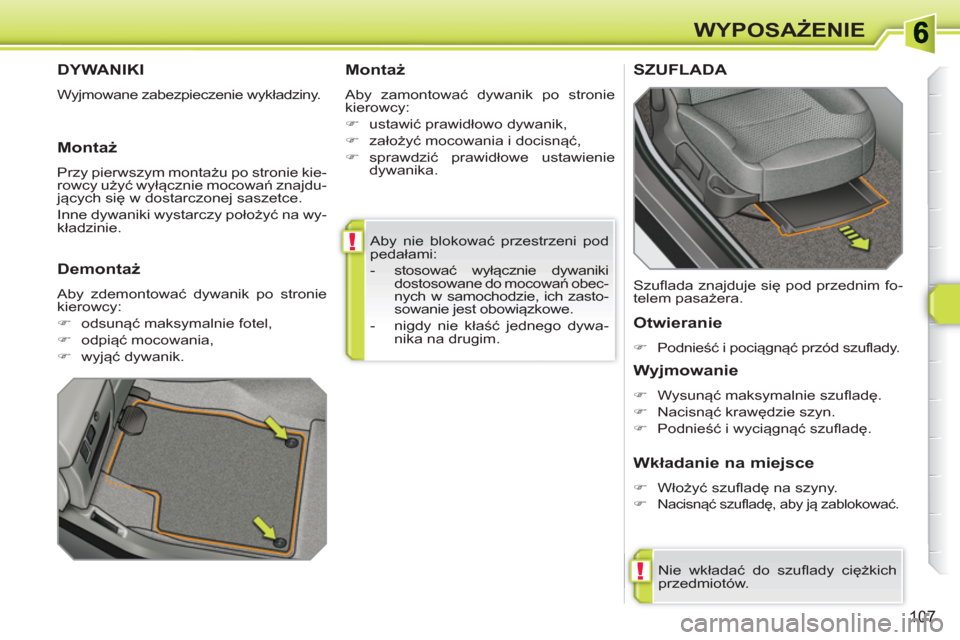

107
WYPOSAŻENIE

Aby nie blokować przestrzeni pod
pedałami:


- stosować wyłącznie dywaniki
dostosowane do mocowań obec-
nych w samochodzie, ich zasto-
sowanie jest obowiązkowe.

- nigdy nie kłaść jednego dywa-
nika na drugim.

DYWANIKI

Wyjmowane zabezpieczenie wykładziny.


Montaż

Aby zamontować dywanik po stronie
kierowcy:


)
ustawić prawidłowo dywanik,

)
założyć mocowania i docisnąć,

)
sprawdzić prawidłowe ustawienie
dywanika.


Montaż

Przy pierwszym montażu po stronie kie-
rowcy użyć wyłącznie mocowań znajdu-
jących się w dostarczonej saszetce.
Inne dywaniki wystarczy położyć na wy-
kładzinie.


Demontaż

Aby zdemontować dywanik po stronie
kierowcy:


)
odsunąć maksymalnie fotel,

)
odpiąć mocowania,

)
wyjąć dywanik.

SZUFLADA

Otwieranie



)
Podnieść i pociągnąć przód szuflady.

Nie wkładać do szuflady ciężkich
przedmiotów.


Wyjmowanie



)
Wysunąć maksymalnie szufladę.

)
Nacisnąć krawędzie szyn.

)
Podnieść i wyciągnąć szufladę.



Wkładanie na miejsce



)
Włożyć szufladę na szyny.


)
Nacisnąć szufladę, aby ją zablokować.

Szuflada znajduje się pod przednim fo-
telem pasażera.

!

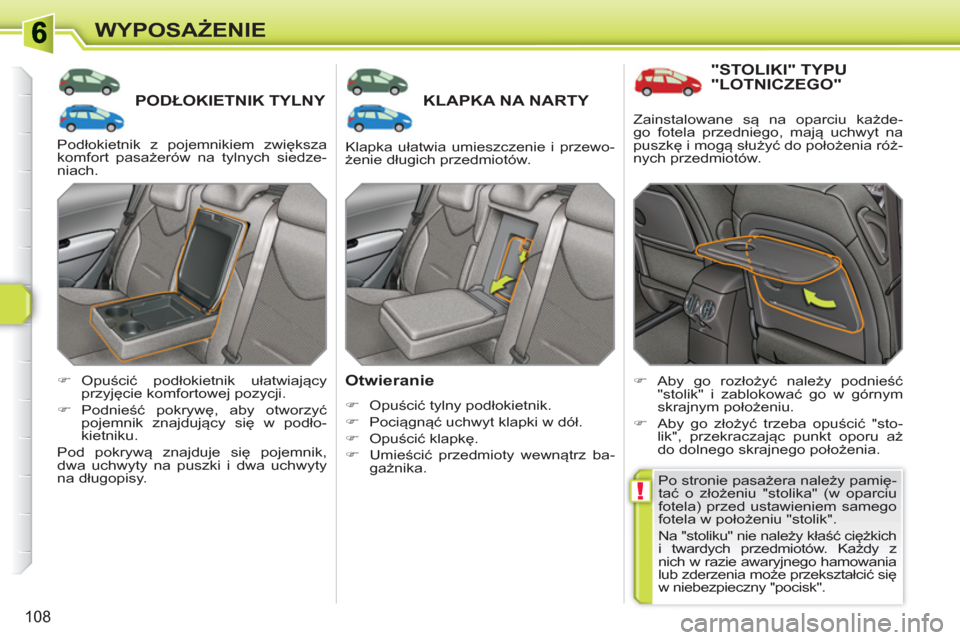

108
WYPOSAŻENIE
PODŁOKIETNIK TYLNY KLAPKA NA NARTY


Otwieranie



)
Opuścić tylny podłokietnik.

)
Pociągnąć uchwyt klapki w dół.

)
Opuścić klapkę.

)
Umieścić przedmioty wewnątrz ba-
gażnika.


)
Opuścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.

)
Podnieść pokrywę, aby otworzyć
pojemnik znajdujący się w podło-
kietniku.
Pod pokrywą znajduje się pojemnik,
dwa uchwyty na puszki i dwa uchwyty
na długopisy.
"STOLIKI" TYPU"LOTNICZEGO"



)
Aby go rozłożyć należy podnieść
"stolik" i zablokować go w górnym
skrajnym położeniu.

)
Aby go złożyć trzeba opuścić "sto-
lik", przekraczając punkt oporu aż
do dolnego skrajnego położenia.
Po stronie pasażera należy pamię-
tać o złożeniu "stolika" (w oparciu
fotela) przed ustawieniem samego
fotela w położeniu "stolik".
Na "stoliku" nie należy kłaść ciężkich
i twardych przedmiotów. Każdy z
nich w razie awaryjnego hamowania
lub zderzenia może przekształcić się
w niebezpieczny "pocisk". Podłokietnik z pojemnikiem zwiększa
komfort pasażerów na tylnych siedze-
niach. Klapka ułatwia umieszczenie i przewo-
żenie długich przedmiotów. Zainstalowane są na oparciu każde-
go fotela przedniego, mają uchwyt na
puszkę i mogą służyć do położenia róż-
nych przedmiotów.

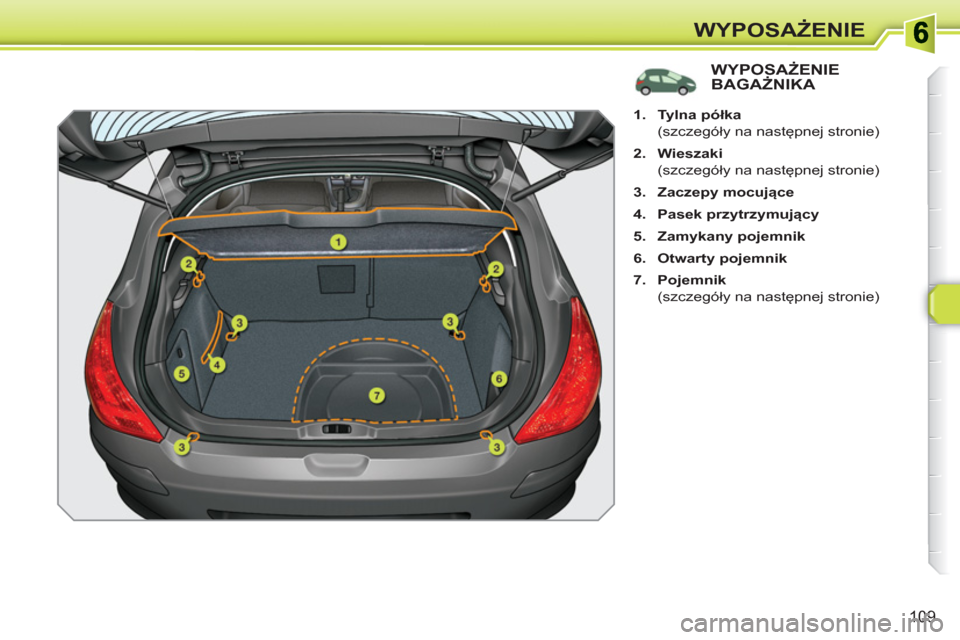

109
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA




1.
Tylna półka


(szczegóły na następnej stronie)

2.
Wieszaki


(szczegóły na następnej stronie)

3.
Zaczepy

mocujące


4.
Pasek przytrzymujący


5.
Zamykany pojemnik


6.
Otwarty pojemnik


7.
Pojemnik


(szczegóły na następnej stronie)

i

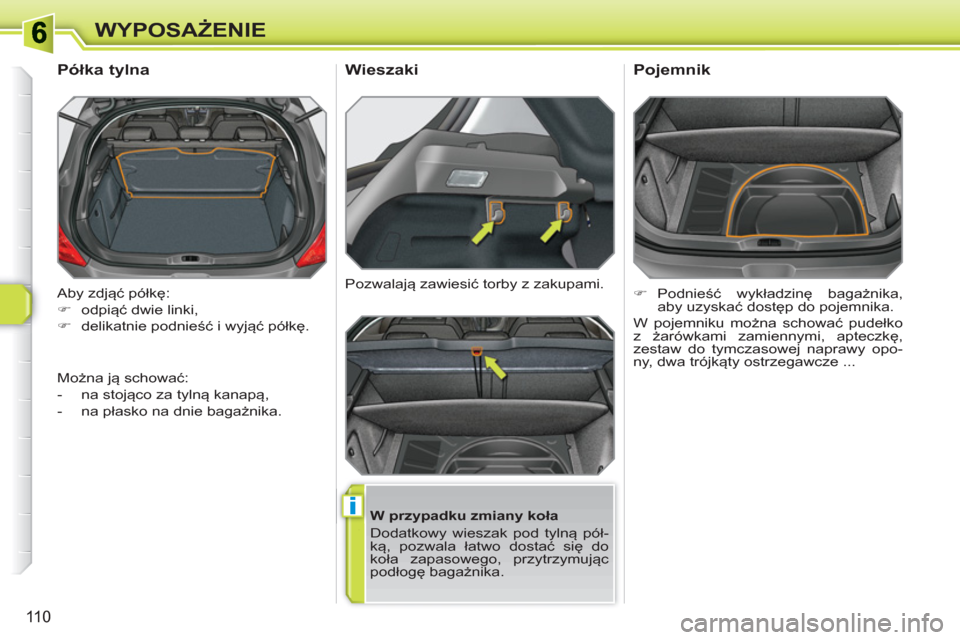

110
WYPOSAŻENIE

Aby zdjąć półkę:


)
odpiąć dwie linki,

)
delikatnie podnieść i wyjąć półkę.







Półka tylna


W przypadku zmiany koła
Dodatkowy wieszak pod tylną pół-
ką, pozwala łatwo dostać się do
koła zapasowego, przytrzymując
podłogę bagażnika.
Pozwalają zawiesić torby z zakupami.







Wieszaki

Można ją schować:


- na stojąco za tylną kanapą,

- na płasko na dnie bagażnika.


)
Podnieść wykładzinę bagażnika,
aby uzyskać dostęp do pojemnika.
W pojemniku można schować pudełko
z żarówkami zamiennymi, apteczkę,
zestaw do tymczasowej naprawy opo-
ny, dwa trójkąty ostrzegawcze ...







Pojemnik
