2010.5 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

1
183
INFORMACJE PRAKTYCZNE

Zmiana trzeciego światła stop
(4 żarówki W 5 W)


)
Odpiąć od lewej do prawej strony
górną wykładzinę klapy bagażnika.

)
Odkręcić dwie nakrętki mocowania
A
światła.

)
Odpiąć środkowy pion światła.

)
Wyjąć światło na zewnątrz.

)
Odłączyć złączne oprawy żarówki
oraz przewód spryskiwacza szyb.

)
Odpiąć oprawę żarówki światła, na-
ciskając dwa występy B
.

)
Pociągnąć ż
arówkę i wymienić ją.
Przy montażu wykonać czynności w od-
wrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.
Zmiana oświetlenia tablicy
rejestracyjnej (W 5 W)


)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.

)
Podważyć, aby ją odpiąć.

)
Zdjąć przezroczystą osłonę.

)
Wyciągnąć i wymienić żarówkę.

1
184
INFORMACJE PRAKTYCZNE

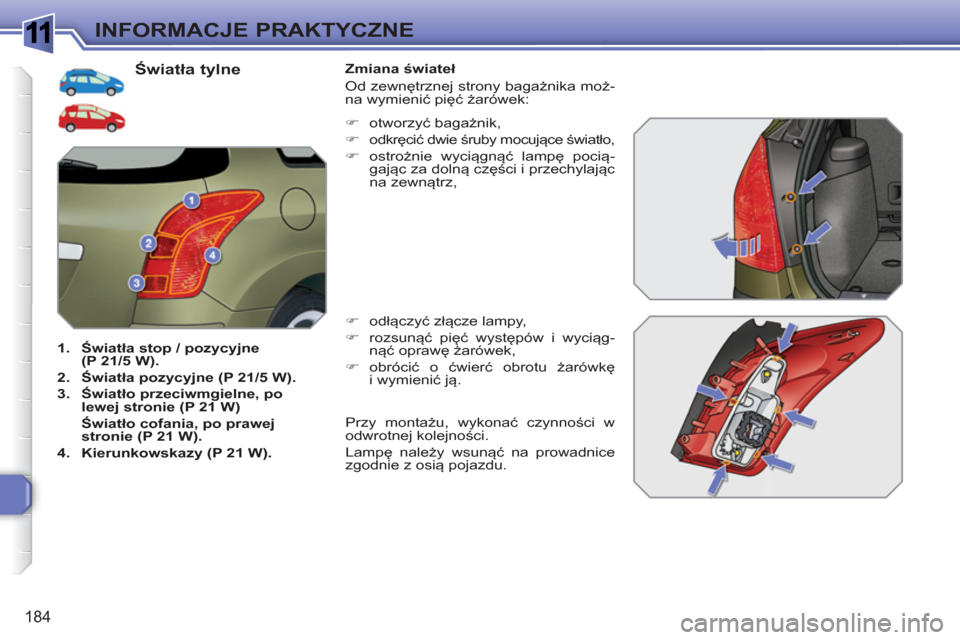

Światła tylne



1.
Światła stop / pozycyjne
(P 21/5 W).


2.
Światła pozycyjne (P 21/5 W).


3.
Światło przeciwmgielne, po
lewej stronie (P 21 W)


Światło cofania, po prawej
stronie (P 21 W).


4.
Kierunkowskazy (P 21 W).


Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:

)
odłączyć złącze lampy,

)
rozsunąć pięć występów i wyciąg-
nąć oprawę żarówek,

)
obrócić o ćwierć obrotu żarówkę
i wymienić
ją.

)
otworzyć bagażnik,

)
odkręcić dwie śruby mocujące światło,

)
ostrożnie wyciągnąć lampę pocią-
gając za dolną części i przechylając
na zewnątrz,
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Lampę należy wsunąć na prowadnice
zgodnie z osią pojazdu.

1
185
INFORMACJE PRAKTYCZNE

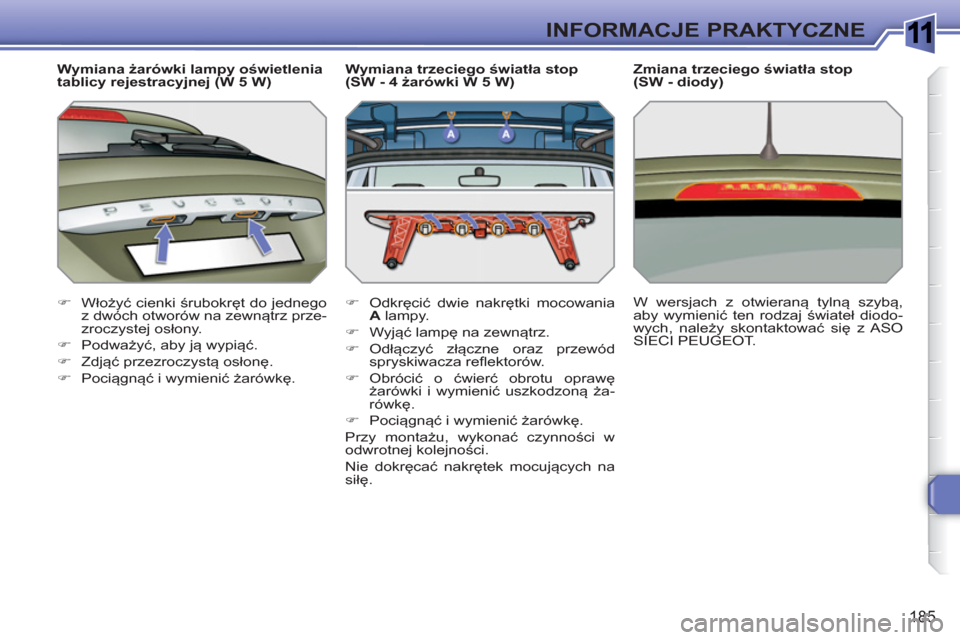

Wymiana żarówki lampy oświetlenia
tablicy rejestracyjnej (W 5 W)


)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.

)
Podważyć, aby ją wypiąć.

)
Zdjąć przezroczystą osłonę.

)
Pociągnąć i wymienić żarówkę.

















Wymiana trzeciego światła stop
(SW - 4 żarówki W 5 W)


)
Odkręcić dwie nakrętki mocowania
A
lampy.

)
Wyjąć lampę na zewnątrz.

)
Odłączyć złączne oraz przewód
spryskiwacza reflektorów.

)
Obrócić o ćwierć obrotu oprawę
żarówki i wymienić uszkodzoną ża-
rówkę.

)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.


Zmiana trzeciego światła stop
(SW - diody)
W wersjach z otwieraną tylną szybą,
aby wymienić ten rodzaj świateł diodo-
wych, należy skontaktować się z ASO
SIECI PEUGEOT .

1
!
i
186
INFORMACJE PRAKTYCZNE
PEUGEOT nie ponosi odpowie-
dzialności za koszty związane z
naprawą pojazdu lub usterkę spo-
wodowaną instalacją osprzętu do-
datkowego, nie pochodzącego, nie
zalecanego przez PEUGEOT i za-
instalowanego niezgodnie z zale-
ceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
mocy przekracza 10 miliamperów.

Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe zo-
stał tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposaże-
nia lub osprzętu elektrycznego w
pojeździe należy skontaktować się
z ASO SIECI PEUGEOT.

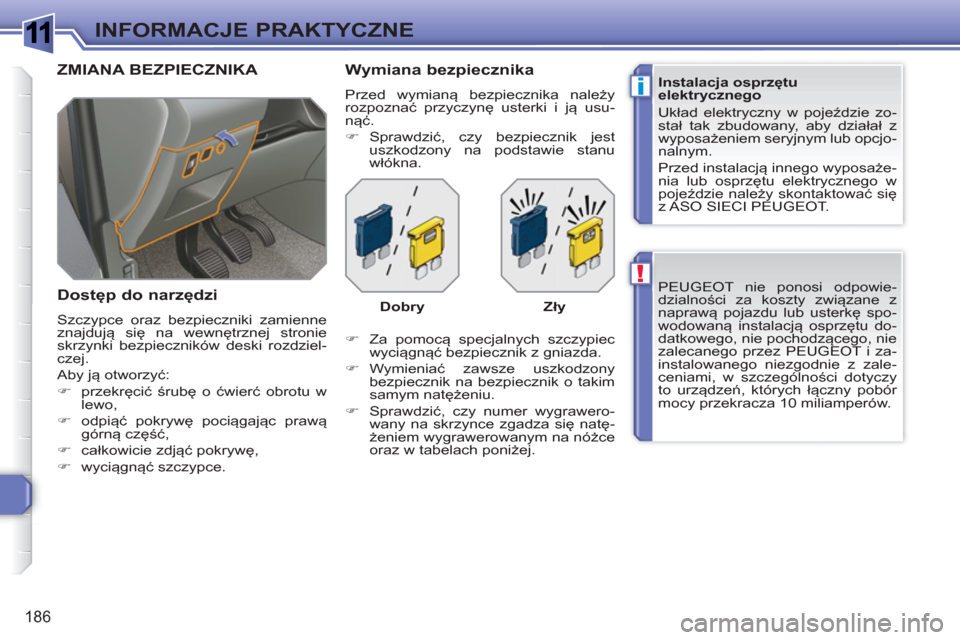

ZMIANA BEZPIECZNIKA

Dostęp do narzędzi

Szczypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie
skrzynki bezpieczników deski rozdziel-
czej.
Aby ją otworzyć:


)
przekręcić śrubę o ćwierć obrotu w
lewo,

)
odpiąć pokrywę pociągając prawą
górną część,

)
całkowicie zdjąć pokrywę,

)
wyciągnąć szczypce.



Wymiana bezpiecznika

Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.


)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu
włókna.


)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.

)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.

)
Sprawdzić, czy numer wygrawero-
wany na skrzynce zgadza się natę-
żeniem wygrawerowanym na nóżce
oraz w tabelach poniżej.
Dobry

Zły

1
187
INFORMACJE PRAKTYCZNE

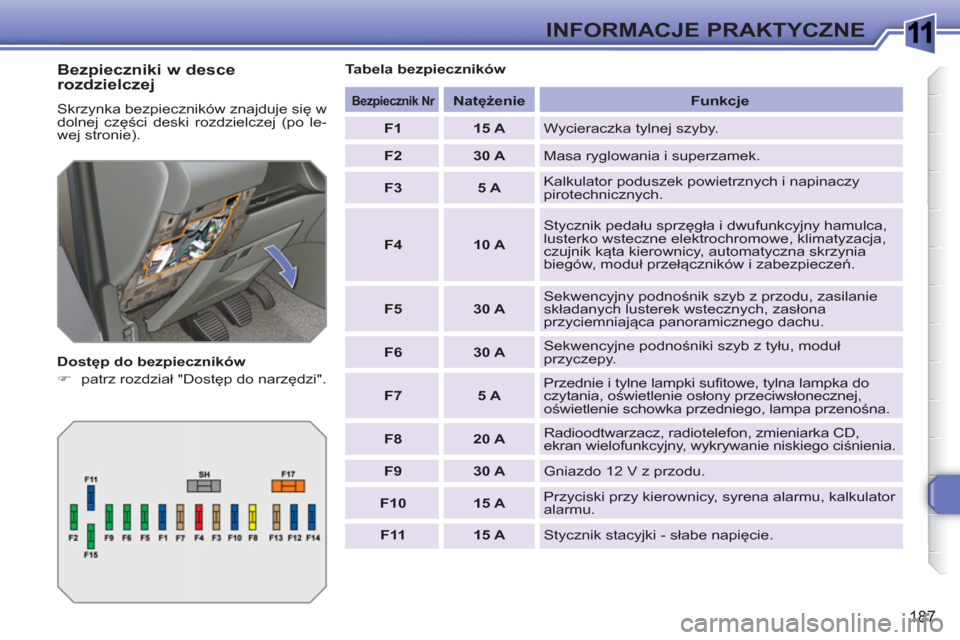

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej (po le-
wej stronie).

Dostęp do bezpieczników


)
patrz rozdział "Dostęp do narzędzi".

Tabela bezpieczników


Bezpiecznik Nr




Natężenie


Funkcje



F1



15 A

Wycieraczka tylnej szyby.


F2



30 A

Masa ryglowania i superzamek.


F3



5 A

Kalkulator poduszek powietrznych i napinaczy
pirotechnicznych.


F4



10 A

Stycznik pedału sprzęgła i dwufunkcyjny hamulca,
lusterko wsteczne elektrochromowe, klimatyzacja,
czujnik kąta kierownicy, automatyczna skrzynia
biegów, moduł przełączników i zabezpieczeń.


F5



30 A

Sekwencyjny podnośnik szyb z przodu, zasilanie
składanych lusterek wstecznych, zasłona
przyciemniająca panoramicznego dachu.


F6



30 A

Sekwencyjne podnośniki szyb z tyłu, moduł
przyczepy.


F7



5 A

Przednie i tylne lampki sufitowe, tylna lampka do
czytania, oświetlenie osłony przeciwsłonecznej,
oświetlenie schowka przedniego, lampa przenośna.


F8



20 A

Radioodtwarzacz, radiotelefon, zmieniarka CD,
ekran wielofunkcyjny, wykrywanie niskiego ciśnienia.


F9



30 A

Gniazdo 12 V z przodu.


F10



15 A

Przyciski przy kierownicy, syrena alarmu, kalkulator
alarmu.


F11



15 A

Stycznik stacyjki - słabe napięcie.

1
188
INFORMACJE PRAKTYCZNE

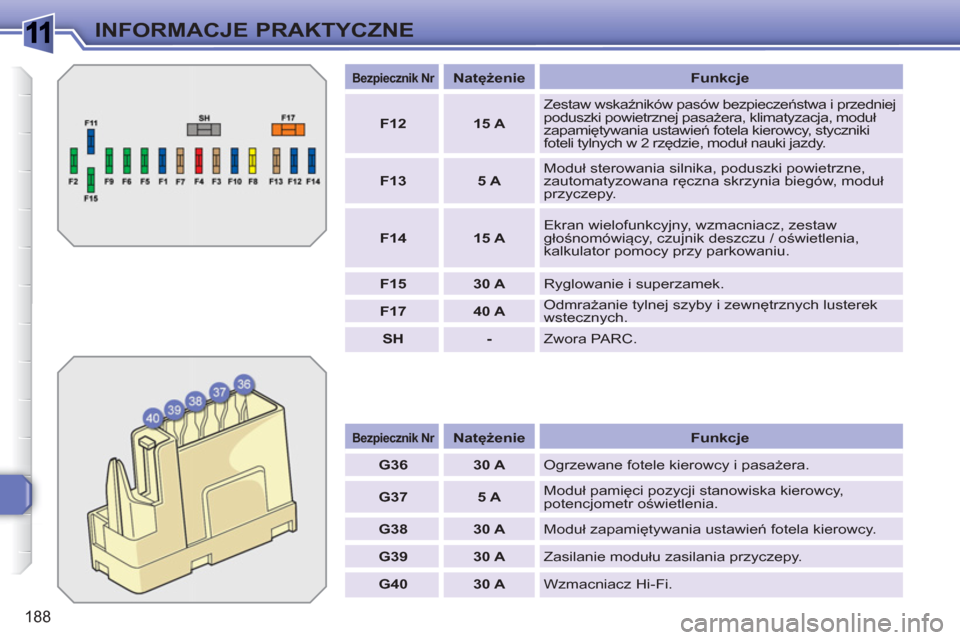

Bezpiecznik Nr




Natężenie


Funkcje



G36



30 A

Ogrzewane fotele kierowcy i pasażera.


G37



5 A

Moduł pamięci pozycji stanowiska kierowcy,
potencjometr oświetlenia.


G38



30 A

Moduł zapamiętywania ustawień fotela kierowcy.


G39



30 A

Zasilanie modułu zasilania przyczepy.


G40



30 A

Wzmacniacz Hi-Fi.



Bezpiecznik Nr




Natężenie


Funkcje



F12



15 A

Zestaw wskaźników pasów bezpieczeństwa i przedniej
poduszki powietrznej pasażera, klimatyzacja, moduł
zapamiętywania ustawień fotela kierowcy, styczniki
foteli tylnych w 2 rzędzie, moduł nauki jazdy.


F13



5 A

Moduł sterowania silnika, poduszki powietrzne,
zautomatyzowana ręczna skrzynia biegów, moduł
przyczepy.


F14



15 A

Ekran wielofunkcyjny, wzmacniacz, zestaw
głośnomówiący, czujnik deszczu / oświetlenia,
kalkulator pomocy przy parkowaniu.


F15



30 A

Ryglowanie i superzamek.


F17



40 A

Odmrażanie tylnej szyby i zewnętrznych lusterek
wstecznych.


SH



-

Zwora PARC.

1
189
INFORMACJE PRAKTYCZNE

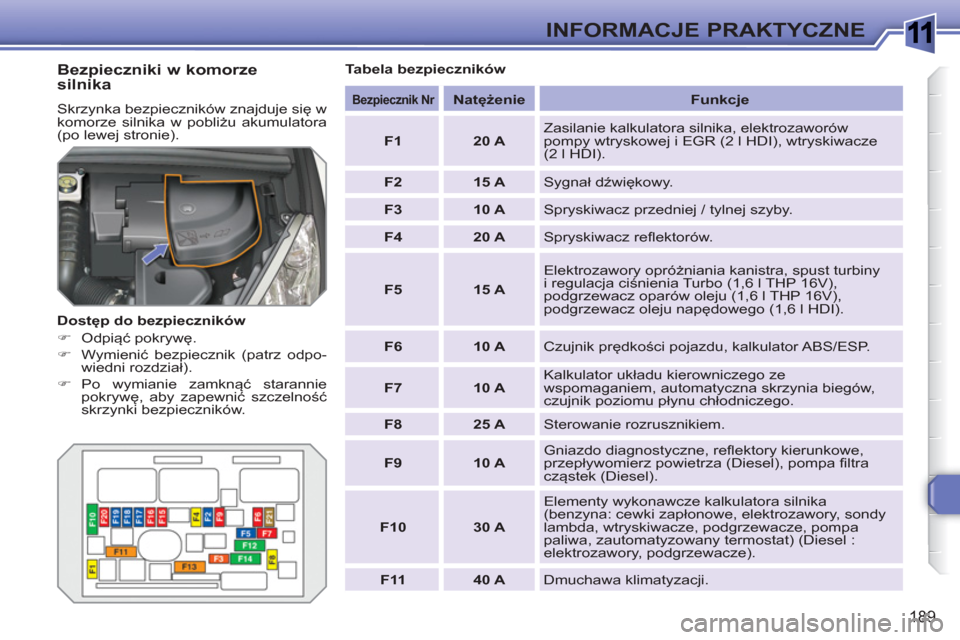

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora
(po lewej stronie).

Dostęp do bezpieczników


)
Odpiąć pokrywę.

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).

)
Po wymianie zamknąć starannie
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.

Tabela bezpieczników


Bezpiecznik Nr




Natężenie


Funkcje



F1



20 A

Zasilanie kalkulatora silnika, elektrozaworów
pompy wtryskowej i EGR (2 l HDI), wtryskiwacze
(2 l HDI).


F2



15 A

Sygnał dźwiękowy.


F3



10 A

Spryskiwacz przedniej / tylnej szyby.


F4



20 A

Spryskiwacz reflektorów.


F5



15 A

Elektrozawory opróżniania kanistra, spust turbiny
i regulacja ciśnienia Turbo (1,6 l THP 16V),
podgrzewacz oparów oleju (1,6 l THP 16V),
podgrzewacz oleju napędowego (1,6 l HDI).


F6



10 A

Czujnik prędkości pojazdu, kalkulator ABS/ESP.


F7



10 A

Kalkulator układu kierowniczego ze
wspomaganiem, automatyczna skrzynia biegów,
czujnik poziomu płynu chłodniczego.


F8



25 A

Sterowanie rozrusznikiem.


F9



10 A

Gniazdo diagnostyczne, reflektory kierunkowe,
przepływomierz powietrza (Diesel), pompa filtra
cząstek (Diesel).


F10



30 A

Elementy wykonawcze kalkulatora silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy
lambda, wtryskiwacze, podgrzewacze, pompa
paliwa, zautomatyzowany termostat) (Diesel :
elektrozawory, podgrzewacze).


F11



40 A

Dmuchawa klimatyzacji.

1
190
INFORMACJE PRAKTYCZNE

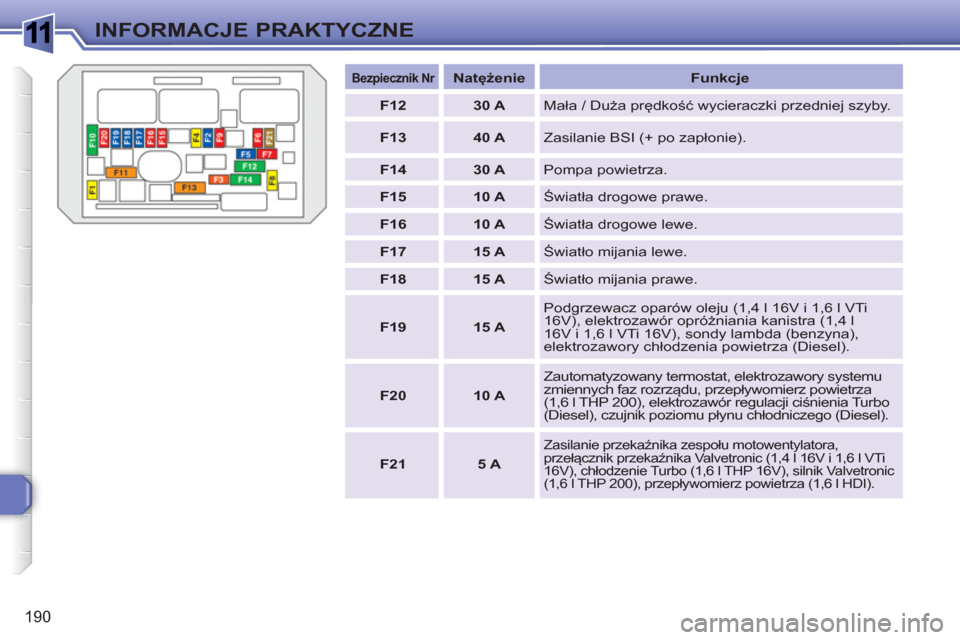

Bezpiecznik Nr




Natężenie


Funkcje



F12



30 A

Mała / Duża prędkość wycieraczki przedniej szyby.


F13



40 A

Zasilanie BSI (+ po zapłonie).


F14



30 A

Pompa powietrza.


F15



10 A

Światła drogowe prawe.


F16



10 A

Światła drogowe lewe.


F17



15 A

Światło mijania lewe.


F18



15 A

Światło mijania prawe.


F19



15 A

Podgrzewacz oparów oleju (1,4 l 16V i 1,6 l VTi
16V), elektrozawór opróżniania kanistra (1,4 l
16V i 1,6 l VTi 16V), sondy lambda (benzyna),
elektrozawory chłodzenia powietrza (Diesel).


F20



10 A

Zautomatyzowany termostat, elektrozawory systemu
zmiennych faz rozrządu, przepływomierz powietrza
(1,6 l THP 200), elektrozawór regulacji ciśnienia Turbo
(Diesel), czujnik poziomu płynu ch
łodniczego (Diesel).


F21



5 A



Zasilanie przekaźnika zespołu motowentylatora,
przełącznik przekaźnika Valvetronic (1,4 l 16V i 1,6 l VTi
16V), chłodzenie Turbo (1,6 l THP 16V), silnik Valvetronic
(1,6 l THP 200), przepływomierz powietrza (1,6 l HDI).
