2010.5 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

!
!
127

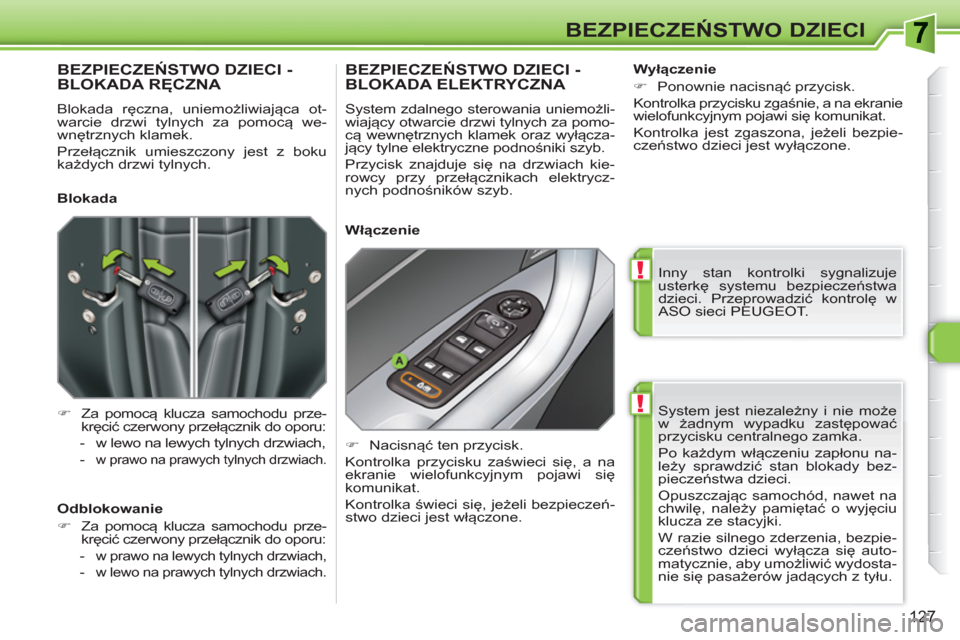

BEZPIECZEŃSTWO DZIECI

System jest niezależny i nie może
w żadnym wypadku zastępować
przycisku centralnego zamka.
Po każdym włączeniu zapłonu na-
leży sprawdzić stan blokady bez-
pieczeństwa dzieci.
Opuszczając samochód, nawet na
chwilę, należy pamiętać o wyjęciu
klucza ze stacyjki.
W razie silnego zderzenia, bezpie-
czeństwo dzieci wyłącza się auto-
matycznie, aby umożliwić wydosta-
nie się pasażerów jadących z tyłu.

BEZPIECZEŃSTWO DZIECI -BLOKADA RĘCZNA

Blokada ręczna, uniemożliwiająca ot-
warcie drzwi tylnych za pomocą we-
wnętrznych klamek.
Przełącznik umieszczony jest z boku
każdych drzwi tylnych.


)
Za pomocą klucza samochodu prze-
kręcić czerwony przełącznik do oporu:


- w lewo na lewych tylnych drzwiach,

-
w prawo na prawych tylnych drzwiach.


BEZPIECZEŃSTWO DZIECI - BLOKADA ELEKTRYCZNA

System zdalnego sterowania uniemożli-
wiający otwarcie drzwi tylnych za pomo-
cą wewnętrznych klamek oraz wyłącza-
jący tylne elektryczne podnośniki szyb.
Przycisk znajduje się na drzwiach kie-
rowcy przy przełącznikach elektrycz-
nych podnośników szyb.


)
Nacisnąć ten przycisk.
Kontrolka przycisku zaświeci się, a na
ekranie wielofunkcyjnym pojawi się
komunikat.
Kontrolka świeci się, jeżeli bezpieczeń-
stwo dzieci jest włączone.
Blokada

Odblokowanie


)
Za pomocą klucza samochodu prze-
kręcić czerwony przełącznik do oporu:



- w prawo na lewych tylnych drzwiach,

- w lewo na prawych tylnych drzwiach.





Włączenie
Wyłączenie


)
Ponownie nacisnąć przycisk.
Kontrolka przycisku zgaśnie, a na ekranie
wielofunkcyjnym pojawi się komunikat.
Kontrolka jest zgaszona, jeżeli bezpie-
czeństwo dzieci jest wyłączone.
Inny stan kontrolki sygnalizuje
usterkę systemu bezpieczeństwa
dzieci. Przeprowadzić kontrolę w
ASO sieci PEUGEOT.

ii

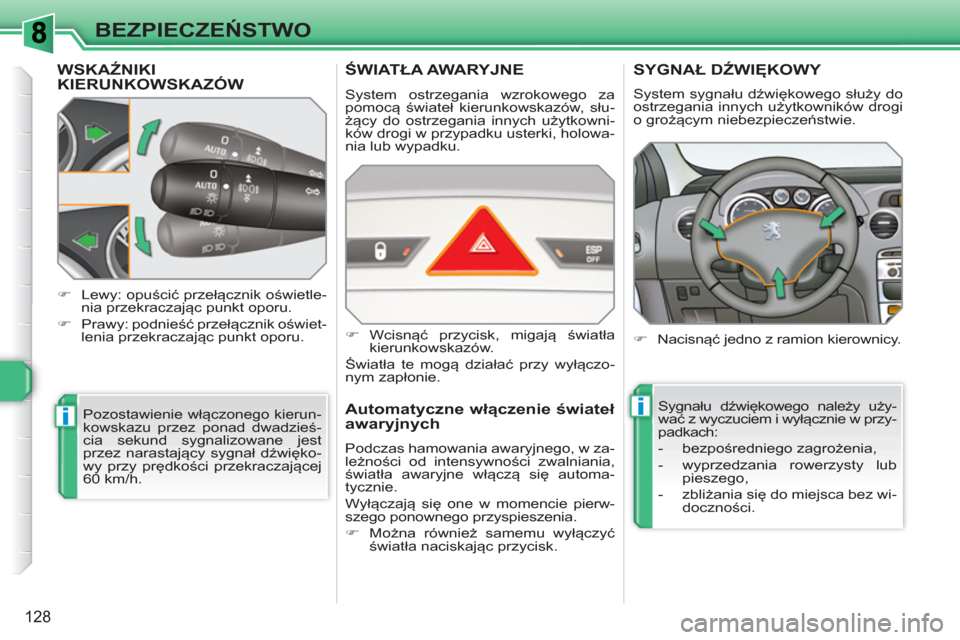

128
BEZPIECZEŃSTWO
WSKAŹNIKIKIERUNKOWSKAZÓW

Pozostawienie włączonego kierun-
kowskazu przez ponad dwadzieś-
cia sekund sygnalizowane jest
przez narastający sygnał dźwięko-
wy przy prędkości przekraczającej
60 km/h.

)
Lewy: opuścić przełącznik oświetle-
nia przekraczając punkt oporu.

)
Prawy: podnieść przełącznik oświet-
lenia przekraczając punkt oporu.
ŚWIATŁA AWARYJNE

System ostrzegania wzrokowego za
pomocą świateł kierunkowskazów, słu-
żący do ostrzegania innych użytkowni-
ków drogi w przypadku usterki, holowa-
nia lub wypadku.


)
Wcisnąć przycisk, migają światła
kierunkowskazów.
Światła te mogą działać przy wyłączo-
nym zapłonie.













Automatyczne włączenie świateł
awaryjnych
Podczas hamowania awaryjnego, w za-
leżności od intensywności zwalniania,
światła awaryjne włączą się automa-
tycznie.
Wyłączają się one w momencie pierw-
szego ponownego przyspieszenia.




)
Można również samemu wyłączyć
światła naciskając przycisk.

SYGNAŁ DŹWIĘKOWY



)
Nacisnąć jedno z ramion kierownicy.
Sygnału dźwiękowego należy uży-
wać z wyczuciem i wyłącznie w przy-
padkach:


- bezpośredniego zagrożenia,

- wyprzedzania rowerzysty lub
pieszego,

- zbliżania się do miejsca bez wi-
doczności.

System sygnału dźwiękowego służy do
ostrzegania innych użytkowników drogi
o grożącym niebezpieczeństwie.

!
i
i
i
129
BEZPIECZEŃSTWO
WYKRYWANIE NISKIEGOCIŚNIENIA W OGUMIENIU

System zapewnia automatyczną, ciągłą
kontrolę ciśnienia w ogumieniu podczas
jazdy. Wszystkie naprawy, takie jak np.
wymiana opony na kole, posia-
dającym ten system, muszą być
wykonywane przez ASO SIECI
PEUGEOT.
Jeżeli po zmianie opony używa-
ją Państwo koła niewykrywalnego
przez samochód (na przykład: opo-
ny zimowe), należy przeprowadzić
reinicjalizację systemu przez ASO
SIECI PEUGEOT.
System ten nie zwalnia z obowiąz-
ku regularnej kontroli ciśnienia w
ogumieniu (patrz rozdział "Elemen-
ty identyfikacyjne"), zapewniającej
optymalne i dynamiczne zacho-
wanie się pojazdu, a także zapo-
biega przedwczesnemu zużyciu
się opon, zwłaszcza przy ostrym
prowadzeniu (duże przeciążenia,
zwiększona prędkość).
Kontrola ciśnienia w ogumieniu po-
winna być wykonywana na zimno,
co najmniej raz w miesiącu. Należy
sprawdzać ci
śnienie w kole zapa-
sowym.
Praca systemu może być chwilowo
zakłócona przez inne fale radio-
elektryczne o podobnej częstotli-
wości.
Czujniki, zainstalowane w każdym wen-
tylu, w razie nieprawidłowości włączają
sygnał alarmowy (przy prędkości powy-
żej 20 km/h).
Kontrolka zaświeci się w zestawie
wskaźników i/lub na ekranie wielo-
funkcyjnym pojawia się komunikat
oraz włączy się sygnał dźwiękowy,
wskazując odpowiednie koło.



)
Należy jak najszybciej sprawdzić ciś-
nienie w ogumieniu.
Kontrolę należy wykonywać na zim-
nych oponach.



Niskie ciśnienie w oponie W zestawie wskaźników zapala
się kontrolka STOP
i/lub ta kon-
trolka, włącza się sygnał dźwię-
kowy, a na ekranie wielofunk-
cyjnym pojawia się komunikat
wskazujący przebitą oponę.


)
W takim przypadku należy natych-
miast się zatrzymać unikając gwał-
townych manewrów kierownicą
i hamulcami.

)
Naprawić lub wymienić uszkodzone
koło (przebite lub bardzo słabo na-
pompowane) i jak najszybciej skon-
trolować ciśnienie w ogumieniu.

Opona przebita

System wykrywania zbyt niskiego ciśnienia
w ogumieniu pełni rolę wyłącznie pomocni-
czą i nie zastępuje kontroli ani też nie zwal-
nia kierowcy od odpowiedzialności.


Czujnik(i) nie wykryty(e) lub
uszkodzony(e)
Kontrolka zapali się w zestawie
wskaźników i/lub na ekranie
wielofunkcyjnym pojawia się
komunikat oraz włączy się syg-
nał dźwiękowy informujący, że jedno
lub więcej kół nie jest wykrywane lub że
wystąpiła usterka systemu.
Skontaktować się z ASO SIECI
PEUGEOT w celu wymiany uszkodzo-
nego lub uszkodzonych czujników.
Komunikat ten jest również wyświet-
lany, gdy koło jest zdemontowane,
w trakcie naprawy lub gdy zamon-
towane jest koło(a) nie posiadające
czujnika ciśnienia w oponie.
Jeżeli samochód wyposażony jest
w koło zapasowe, nie posiada ono
czujnika.

!
i
!
130
BEZPIECZEŃSTWO
SYSTEMY WSPOMAGANIA HAMOWANIA

Dodatkowe systemy pomagające Pań-
stwu bezpiecznie i skutecznie zahamo-
wać w sytuacjach niebezpiecznych:


- system zapobiegający blokadzie kół
(ABS),

- elektroniczny rozdzielacz siły hamo-
wania (REF),

- system pomocy przy hamowaniu
awaryjnym (AFU).


System zapobiegający
blokadzie kół i elektroniczny
rozdział siły hamowania

Systemy współpracują ze sobą w celu
zwiększenia stabilności i zwrotności
samochodu podczas hamowania, w
szczególności na złej lub śliskiej na-
wierzchni.
W przypadku hamowania awaryj-
nego wcisnąć bardzo mocno pedał
hamulca, nie zmniejszając nawet
na chwilę siły nacisku na niego.
W przypadku zmiany kół (opon i
felg) należy zwrócić uwagę, czy są
one zgodne z zaleceniami produ-
centa.


Nieprawidłowe działanie systemu
Zapalenie się tej kontrolki i towa-
rzyszący temu sygnał dźwięko-
wy oraz informacja tekstowa na
ekranie wielofunkcyjnym ozna-
czają nieprawidłowe działanie systemu
zapobiegającego blokadzie kół, co może
być przyczyną utraty kontroli nad pojaz-
dem w momencie hamowania.
Zapalenie się tej kontrolki, ze-
spolonej z kontrolkami STOP
i

ABS
oraz towarzyszący temu
sygnał dźwiękowy i informacja
na ekranie wielofunkcyjnym oznaczają
nieprawidłowe działanie elektronicz-
nego rozdzielacza siły hamowania, co
może być przyczyną utraty kontroli nad
pojazdem w momencie hamowania.

Należy natychmiast zatrzymać sa-
mochód z zachowaniem środków
bezpieczeństwa
.










Pomoc przy hamowaniu
awaryjnym
System ten umożliwia, w nagłych przy-
padkach, szybsze osiągnięcie optymal-
nego ciśnienia w układzie hamowania i
tym samym skrócenie drogi hamowania.
Aktywacja
System zapobiegający blokadzie kół
zaczyna działać automatycznie wtedy,
gdy pojawia się ryzyko zablokowania
kół.
Normalne działanie układu ABS objawia
się lekkimi drganiami pedału hamulca.

Aktywacja
Włącza się on w zależności od szybko-
ści wciśnięcia pedału hamulca.
Objawia się to zmniejszeniem oporu
pedału i zwiększeniem skuteczności
hamowania.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT. W razie hamowania awaryjnego
należy bardzo mocno wcisnąć i
przytrzymać pedał.

POŁĄCZENIE ALARMOWE LUBPOMOC TECHNICZNA

Ta funkcja umożliwia wykonanie połą-
czenia alarmowego lub pomoc tech-
niczną z firmą pomocy drogowej lub
z właściwą platformą PEUGEOT.
Szczegółowe informacje na temat
korzystania z tej funkcji znajdują się
w rozdziale "Audio i telematyka".


Wyłączenie
Jeżeli pojazd wyposażony jest w silnik
benzynowy 1,6 THP 200 KM, można
wyłączyć tę funkcję; informacje na ten
temat znajdują się w części "Systemy
kontroli toru jazdy - punkt Wyłączenie".

!
BEZPIECZEŃSTWO

Systemy ASR/ESP zapewniają
zwiększone bezpieczeństwo przy
normalnej jeździe, ale nie powinny
zachęcać kierowcy do dodatkowe-
go ryzyka lub do jazdy ze zbyt dużą
prędkością.
Funkcjonowanie systemów nie
oznacza dowolności w interpreta-
cji zaleceń producenta w zakresie
eksploatacji i doboru kół (opony
i felgi), elementów hamujących,
elementów elektronicznych oraz
procedur montażu i napraw sieci
PEUGEOT.
Po zderzeniu sprawdzić te systemy
w ASO SIECI PEUGEOT.



Wyłączenie
W wyjątkowych warunkach (rozruch po-
jazdu, który wjechał w błoto, unierucho-
mionego w śniegu, na sypkim gruncie),
korzystne może się okazać wyłączenie
systemów ASR i ESP w celu spowo-
dowania ślizgania się kół i odzyskania
przyczepności.

)
Nacisnąć przycisk "ESP OFF"
,
umieszczony na środku deski roz-
dzielczej.
Zapalenie się tej kontrolki w
zestawie wskaźników oraz kon-
trolki przycisku oznacza wyłą-
czenie systemów ASR i ESP.
W pojazdach wyposażonych w silnik
benzynowy 1,6 THP 200 KM ta opera-
cja wyłącza również pomoc przy hamo-
waniu awaryjnym i automatyczne włą-
czanie świateł awaryjnych.

Aktywacja
Systemy aktywują się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50 km/h (z wy-
jątkiem silnika benzynowego 1,6 l THP
200 KM).


)
Aby ręcznie przywrócić działanie
systemu, należy ponownie wcisnąć
przycisk "ESP OFF"
.
W pojazdach wyposażonych w silnik
benzynowy 1,6 THP 200 KM ta opera-
cja włącza również pomoc przy hamo-
waniu awaryjnym i automatyczne włą-
czanie świateł awaryjnych.
Usterka
Zapalenie się kontrolki, sygnał
dźwiękowy oraz komunikat na
ekranie wielofunkcyjnym ozna-
czają usterk
ę systemów.
Przeprowadzić kontrolę w ASO SIECI
PEUGEOT.
SYSTEMY KONTROLITRAKCJI

Włączenie
Systemy włączają się automatycznie po
każdym uruchomieniu silnika.
Systemy uruchamiają się w przypadku
utraty przyczepności lub niekontrolowa-
nej zmiany toru jazdy.

System zapobiegający poślizgowi
kół (ASR) oraz dynamiczna
kontrola stabilności (ESP)

Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźni-
ków.

System zapobiegający poślizgowi kół
poprawia zwrotność w celu uniknięcia
poślizgu kół, sterując hamulcami napę-
dzanych kół oraz silnikiem.
Dynamiczna kontrola stabilności steru-
je hamulcem jednego lub kilku kół, aby
wyrównać żądany przez kierowcę tor
jazdy samochodu, w granicach praw
fizyki.

132
BEZPIECZEŃSTWO

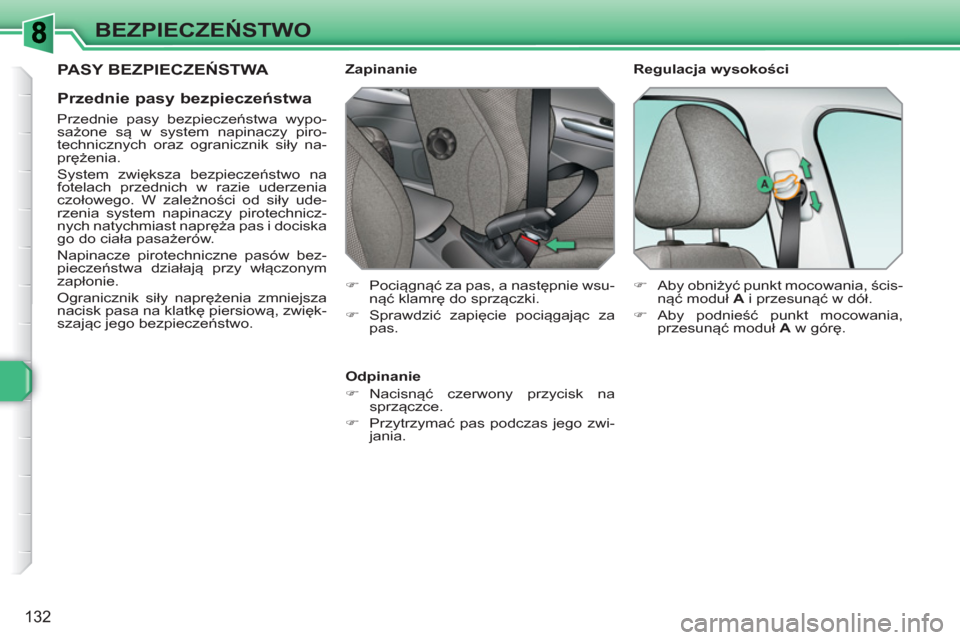

PASY BEZPIECZEŃSTWA

Przednie pasy bezpieczeństwa


Przednie pasy bezpieczeństwa wypo-
sażone są w system napinaczy piro-
technicznych oraz ogranicznik siły na-
prężenia.
System zwiększa bezpieczeństwo na
fotelach przednich w razie uderzenia
czołowego. W zależności od siły ude-
rzenia system napinaczy pirotechnicz-
nych natychmiast napręża pas i dociska
go do ciała pasażerów.
Napinacze pirotechniczne pasów bez-
pieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza
nacisk pasa na klatkę piersiową, zwięk-
szając jego bezpieczeństwo.










Zapinanie

Odpinanie


)
Nacisnąć czerwony przycisk na
sprzączce.

)
Przytrzymać pas podczas jego zwi-
jania.

Regulacja wysokości


)
Pociągnąć za pas, a nastę
pnie wsu-
nąć klamrę do sprzączki.

)
Sprawdzić zapięcie pociągając za
pas.


)
Aby obniżyć punkt mocowania, ścis-
nąć moduł A
i przesunąć w dół.

)
Aby podnieść punkt mocowania,
przesunąć moduł A
w górę.

133
BEZPIECZEŃSTWO

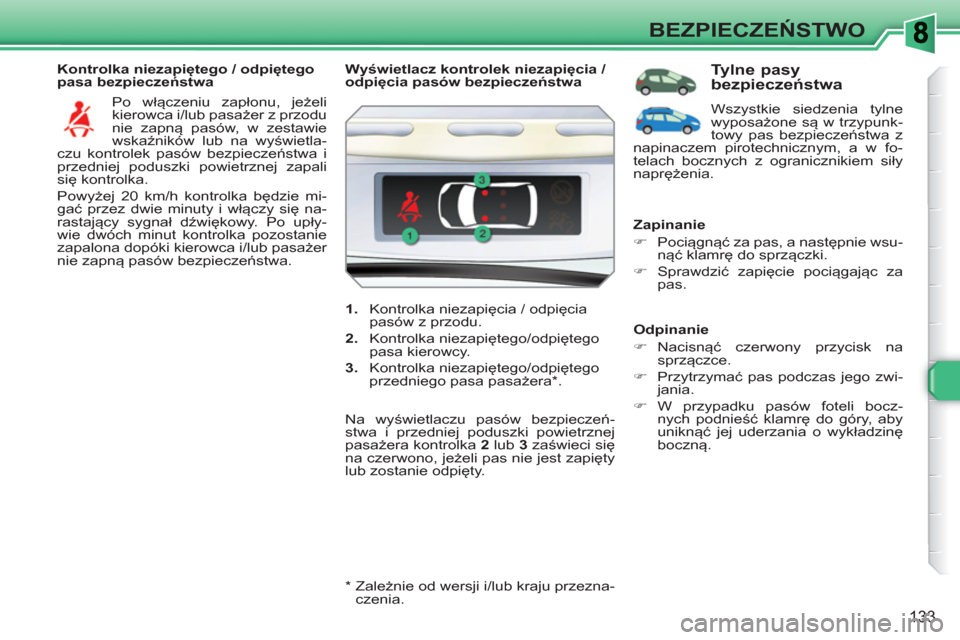

Kontrolka niezapiętego / odpiętego
pasa bezpieczeństwa
Po włączeniu zapłonu, jeżeli
kierowca i/lub pasażer z przodu
nie zapną pasów, w zestawie
wskaźników lub na wyświetla-
czu kontrolek pasów bezpieczeństwa i
przedniej poduszki powietrznej zapali
się kontrolka.
Powyżej 20 km/h kontrolka będzie mi-
gać przez dwie minuty i włączy się na-
rastający sygnał dźwiękowy. Po upły-
wie dwóch minut kontrolka pozostanie
zapalona dopóki kierowca i/lub pasażer
nie zapną pasów bezpieczeństwa.

*
Zależnie od wersji i/lub kraju przezna-
czenia.
Wyświetlacz kontrolek niezapięcia /
odpięcia pasów bezpieczeństwa


1.
Kontrolka niezapięcia / odpięcia
pasów z przodu.

2.
Kontrolka niezapiętego/odpiętego
pasa kierowcy.

3.
Kontrolka niezapiętego/odpiętego
przedniego pasa pasażera * .
Na wyświetlaczu pasów bezpieczeń-
stwa i przedniej poduszki powietrznej
pasażera kontrolka 2
lub 3
zaświeci się
na czerwono, jeżeli pas nie jest zapięty
lub zostanie odpięty.



Tylne pasy
bezpieczeństwa

Wszystkie siedzenia tylne
wyposażone są w trzypunk-
towy pas bezpieczeństwa z
napinaczem pirotechnicznym, a w fo-
telach bocznych z ogranicznikiem siły
naprężenia.

Zapinanie


)
Pociągnąć za pas, a następnie wsu-
nąć klamrę do sprzączki.

)
Sprawdzić zapięcie pociągając za
pas.


Odpinanie


)
Nacisnąć czerwony przycisk na
sprzączce.

)
Przytrzymać pas podczas jego zwi-
jania.

)
W przypadku pasów foteli bocz-
nych podnieść klamrę do góry, aby
uniknąć jej uderzania o wykładzinę
boczną.

134
BEZPIECZEŃSTWO

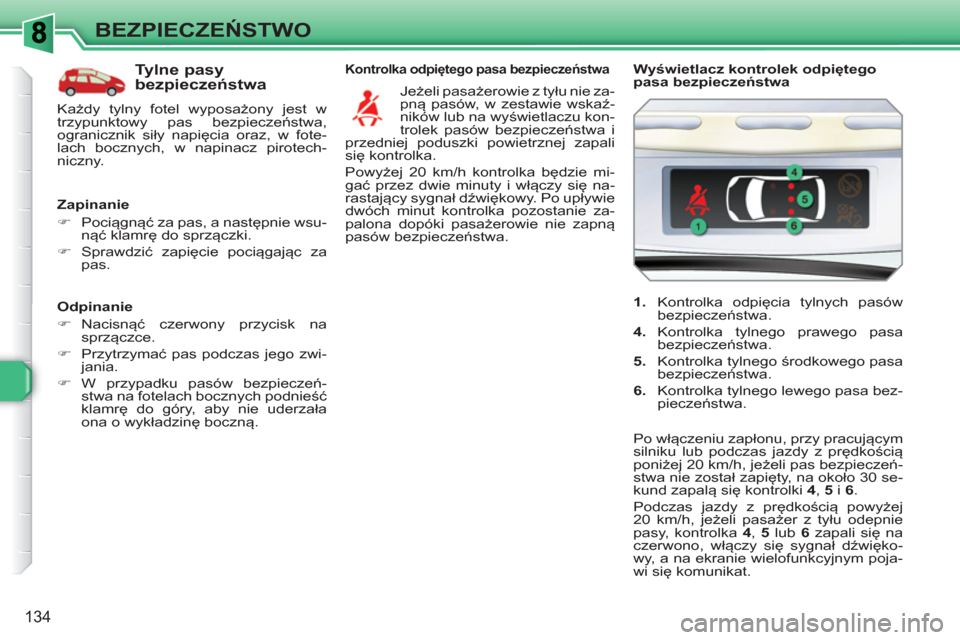

Odpinanie


)
Nacisnąć czerwony przycisk na
sprzączce.

)
Przytrzymać pas podczas jego zwi-
jania.

)
W przypadku pasów bezpieczeń-
stwa na fotelach bocznych podnieść
klamrę do góry, aby nie uderzała
ona o wykładzinę boczną.



Kontrolka odpiętego pasa bezpieczeństwa

Jeżeli pasażerowie z tyłu nie za-
pną pasów, w zestawie wskaź-
ników lub na wyświetlaczu kon-
trolek pasów bezpieczeństwa i
przedniej poduszki powietrznej zapali
się kontrolka.
Powyżej 20 km/h kontrolka będzie mi-
gać przez dwie minuty i włączy się na-
rastający sygnał dźwiękowy. Po upływie
dwóch minut kontrolka pozostanie za-
palona dopóki pasażerowie nie zapną
pasów bezpieczeństwa.

1.
Kontrolka odpięcia tylnych pasów
bezpieczeństwa.

4.
Kontrolka tylnego prawego pasa
bezpieczeństwa.

5.
Kontrolka tylnego środkowego pasa
bezpieczeństwa.

6.
Kontrolka tylnego lewego pasa bez-
pieczeństwa.
Wyświetlacz kontrolek odpiętego
pasa bezpieczeństwa
Po włączeniu zapłonu, przy pracującym
silniku lub podczas jazdy z prę
dkością
poniżej 20 km/h, jeżeli pas bezpieczeń-
stwa nie został zapięty, na około 30 se-
kund zapalą się kontrolki 4
, 5
i 6
.
Podczas jazdy z prędkością powyżej
20 km/h, jeżeli pasażer z tyłu odepnie
pasy, kontrolka 4
, 5
lub 6
zapali się na
czerwono, włączy się sygnał dźwięko-
wy, a na ekranie wielofunkcyjnym poja-
wi się komunikat.











Tylne pasy
bezpieczeństwa

Każdy tylny fotel wyposażony jest w
trzypunktowy pas bezpieczeństwa,
ogranicznik siły napięcia oraz, w fote-
lach bocznych, w napinacz pirotech-
niczny.

Zapinanie


)
Pociągnąć za pas, a następnie wsu-
nąć klamrę do sprzączki.

)
Sprawdzić zapięcie pociągając za
pas.
