2010.5 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

–

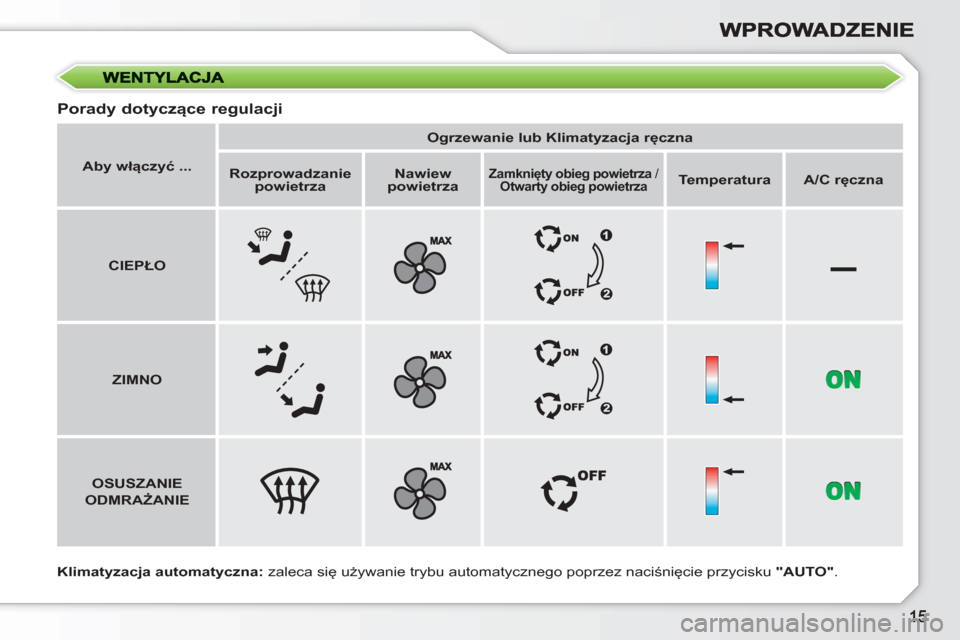

Porady dotyczące regulacji


Klimatyzacja automatyczna:
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO"
.

Aby włączyć ...



Ogrzewanie lub Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew
powietrza





Zamknięty obieg powietrza
/

Otwarty obieg powietrza



Temperatura



A/C ręczna




CIEPŁO





ZIMNO





OSUSZANIE


ODMRAŻANIE

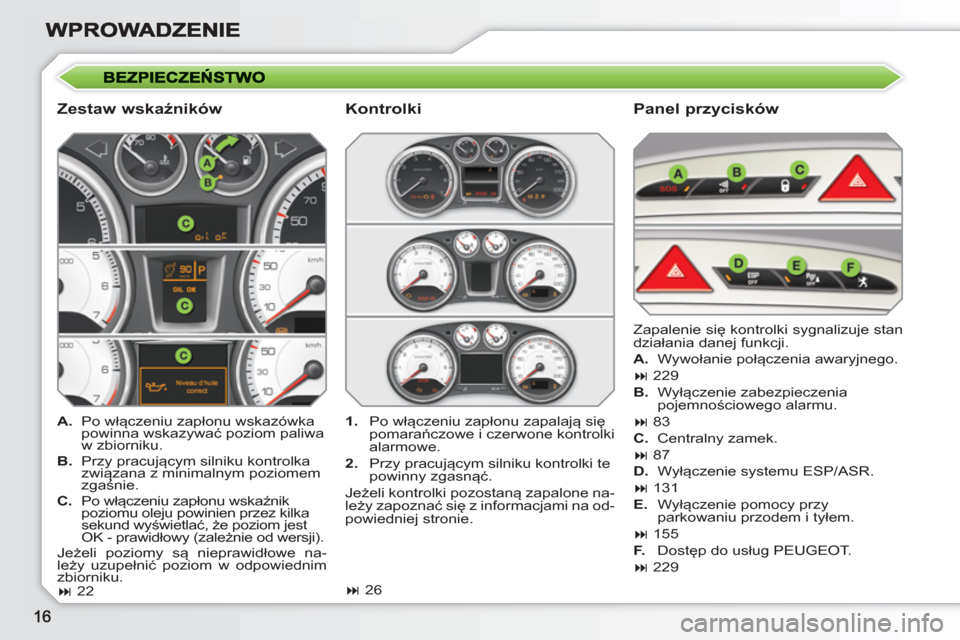

Zestaw wskaźników
Panel przycisków



A.
Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa
w zbiorniku.

B.
Przy pracującym silniku kontrolka
związana z minimalnym poziomem
zgaśnie.

C.
Po włączeniu zapłonu wskaźnik
poziomu oleju powinien przez kilka
sekund wyświetlać, że poziom jest
OK - prawidłowy (zależnie od wersji).
Jeżeli poziomy są nieprawidłowe na-
leży uzupełnić poziom w odpowiednim
zbiorniku. Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.


A.
Wywołanie połączenia awaryjnego.

229

B.
Wyłączenie zabezpieczenia
pojemnościowego alarmu.


83

C.
Centralny zamek.

87

D.
Wyłączenie systemu ESP/ASR.



131

E.
Wyłączenie pomocy przy
parkowaniu przodem i tyłem.

155

F.
Dostęp do usług PEUGEOT.

229



1.
Po włączeniu zapłonu zapalają się
pomarańczowe i czerwone kontrolki
alarmowe.

2.
Przy pracującym silniku kontrolki te
powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone na-
leży zapoznać się z informacjami na od-
powiedniej stronie.

Kontrolki




22



26

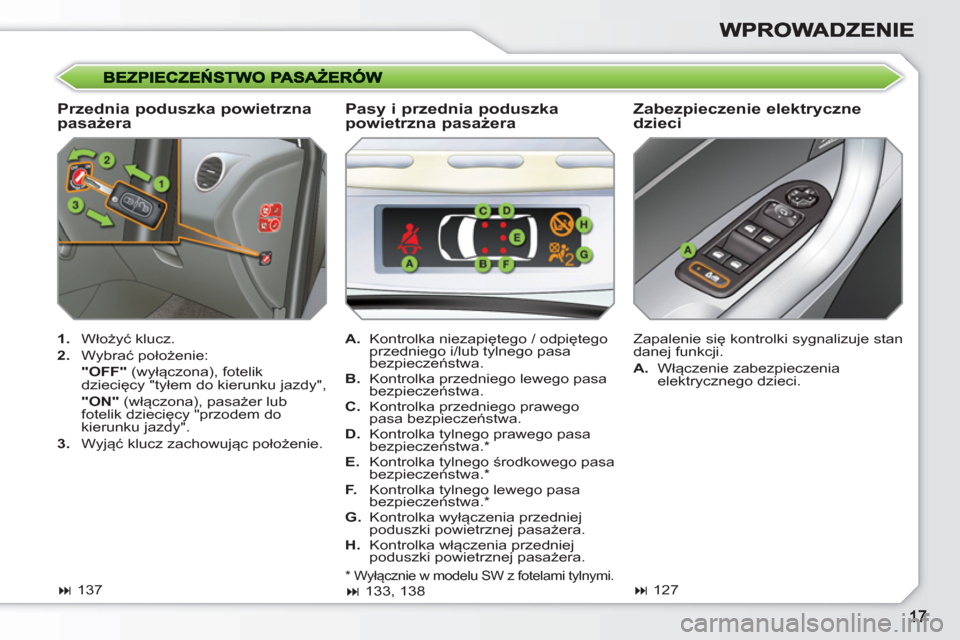

Przednia poduszka powietrzna
pasażera
Zabezpieczenie elektryczne
dzieci


1.
Włożyć klucz.

2.
Wybrać położenie:
"OFF"
(wyłączona), fotelik
dziecięcy "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub
fotelik dziecięcy "przodem do
kierunku jazdy".

3.
Wyjąć klucz zachowując położenie. Zapalenie się kontrolki sygnalizuje stan
danej funkcji.


A.
Włączenie zabezpieczenia
elektrycznego dzieci.

A.
Kontrolka niezapiętego / odpiętego
przedniego i/lub tylnego pasa
bezpieczeństwa.

B.
Kontrolka przedniego lewego pasa
bezpieczeństwa.

C.
Kontrolka przedniego prawego
pasa bezpieczeństwa.

D.
Kontrolka tylnego prawego pasa
bezpieczeństwa. *

E.
Kontrolka tylnego środkowego pasa
bezpieczeństwa. *

F.
Kontrolka tylnego lewego pasa
bezpieczeństwa. *

G.
Kontrolka wyłączenia przedniej
poduszki powietrznej pasażera.

H.
Kontrolka włączenia przedniej
poduszki powietrznej pasażera.


Pasy i przednia poduszka
powietrzna pasażera




133, 138



137




127


*
Wyłącznie w modelu SW z fotelami tylnymi.

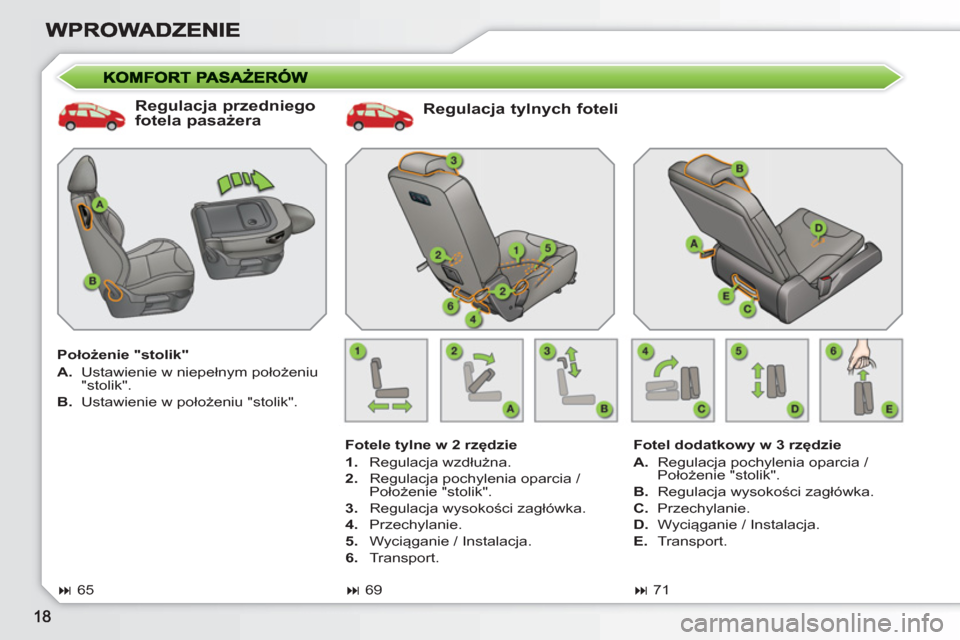

Regulacja tylnych foteli


Fotele tylne w 2 rzędzie


1.
Regulacja wzdłużna.

2.
Regulacja pochylenia oparcia /
Położenie "stolik".

3.
Regulacja wysokości zagłówka.

4.
Przechylanie.

5.
Wyciąganie / Instalacja.

6.
Transport.



69

Fotel dodatkowy w 3 rzędzie


A.
Regulacja pochylenia oparcia /
Położenie "stolik".

B.
Regulacja wysokości zagłówka.

C.
Przechylanie.

D.
Wyciąganie / Instalacja.

E.
Transport.



71




Regulacja przedniego
fotela pasażera


Położenie "stolik"


A.
Ustawienie w niepełnym położeniu
"stolik".

B.
Ustawienie w położeniu "stolik".



65

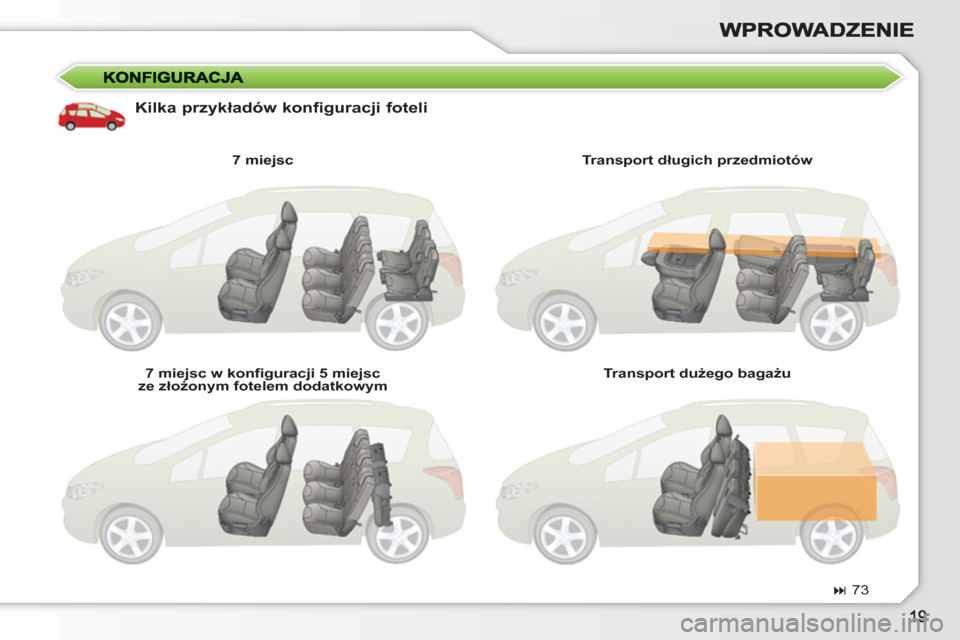

Kilka przykładów konfiguracji foteli


7 miejsc

7 miejsc w konfiguracji 5 miejsc
ze złożonym fotelem dodatkowym
Transport długich przedmiotów

Transport dużego bagażu



73

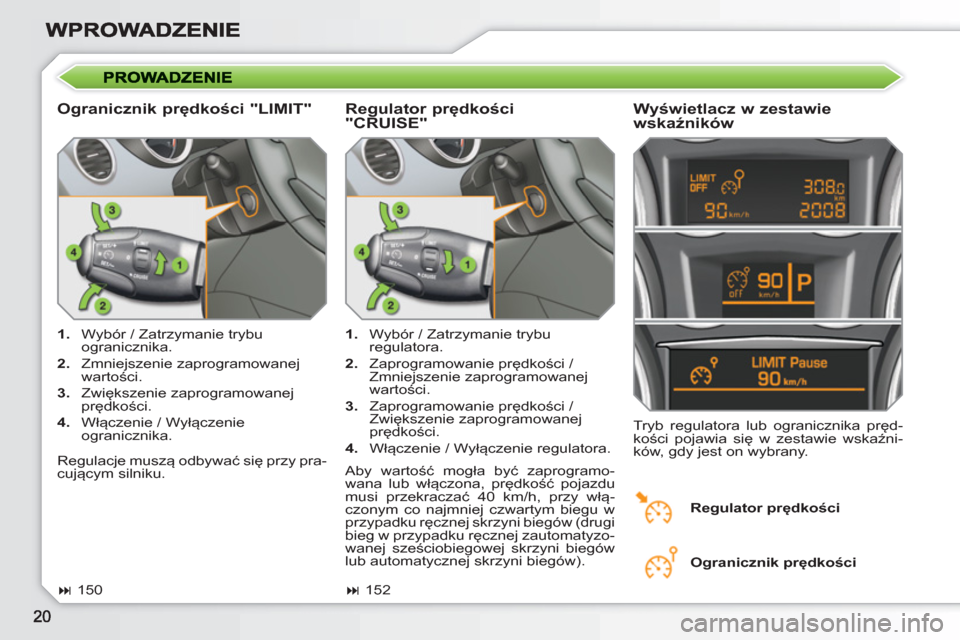

Ogranicznik prędkości "LIMIT"
Wyświetlacz w zestawie
wskaźników



1.
Wybór / Zatrzymanie trybu
ogranicznika.

2.
Zmniejszenie zaprogramowanej
wartości.

3.
Zwiększenie zaprogramowanej
prędkości.

4.
Włączenie / Wyłączenie
ogranicznika. Tryb regulatora lub ogranicznika pręd-
kości pojawia się w zestawie wskaźni-
ków, gdy jest on wybrany.

1.
Wybór / Zatrzymanie trybu
regulatora.

2.
Zaprogramowanie prędkości /
Zmniejszenie zaprogramowanej
wartości.

3.
Zaprogramowanie prędkości /
Zwiększenie zaprogramowanej
prędkości.

4.
Włączenie / Wyłączenie regulatora.


Regulator prędkości
"CRUISE"

Regulator prędkości

Ogranicznik prędkości




152




150
Aby wartość mogła być zaprogramo-
wana lub włączona, prędkość pojazdu
musi przekraczać 40 km/h, przy włą-
czonym co najmniej czwartym biegu w
przypadku ręcznej skrzyni biegów (drugi
bieg w przypadku ręcznej zautomatyzo-
wanej sześciobiegowej skrzyni biegów
lub automatycznej skrzyni biegów). Regulacje muszą odbywać się przy pra-
cującym silniku.

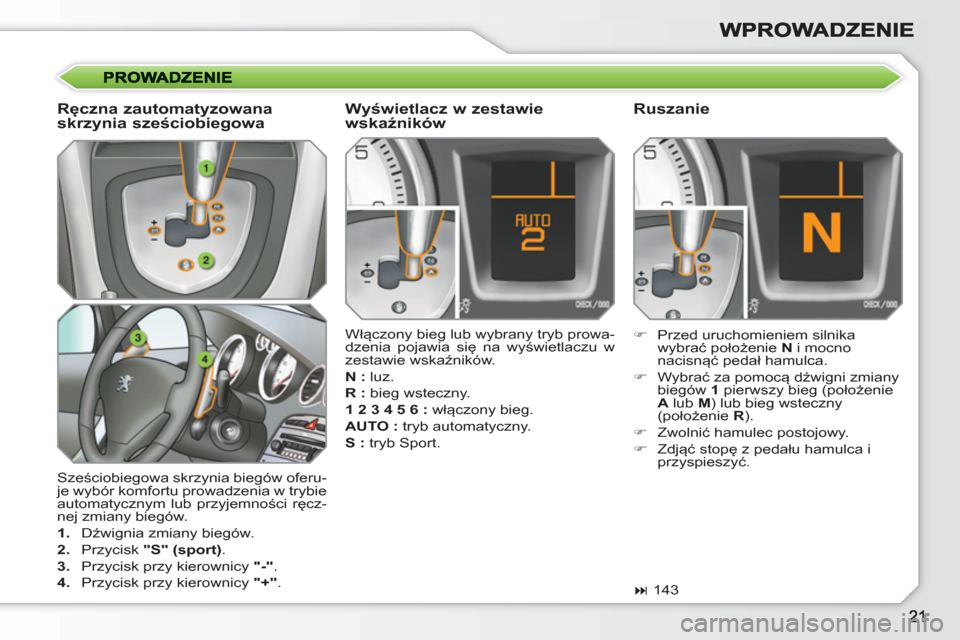

Sześciobiegowa skrzynia biegów oferu-
je wybór komfortu prowadzenia w trybie
automatycznym lub przyjemności ręcz-
nej zmiany biegów.


1.
Dźwignia zmiany biegów.

2.
Przycisk "S" (sport)
.

3.
Przycisk przy kierownicy "-"
.

4.
Przycisk przy kierownicy "+"
.
Włączony bieg lub wybrany tryb prowa-
dzenia pojawia się na wyświetlaczu w
zestawie wskaźników.

N :
luz.

R :
bieg wsteczny.

1 2 3 4 5 6 :
włączony bieg.

AUTO :
tryb automatyczny.

S :
tryb Sport.


Wyświetlacz w zestawie
wskaźników



)
Przed uruchomieniem silnika
wybrać położenie N
i mocno
nacisnąć pedał hamulca.

)
Wybrać za pomocą dźwigni zmiany
biegów 1
pierwszy bieg (położenie
A
lub M
) lub bieg wsteczny
(położenie R
).

)
Zwolnić hamulec postojowy.

)
Zdjąć stopę z pedału hamulca i
przyspieszyć.


Ruszanie




143



Ręczna zautomatyzowana
skrzynia sześciobiegowa

i
22

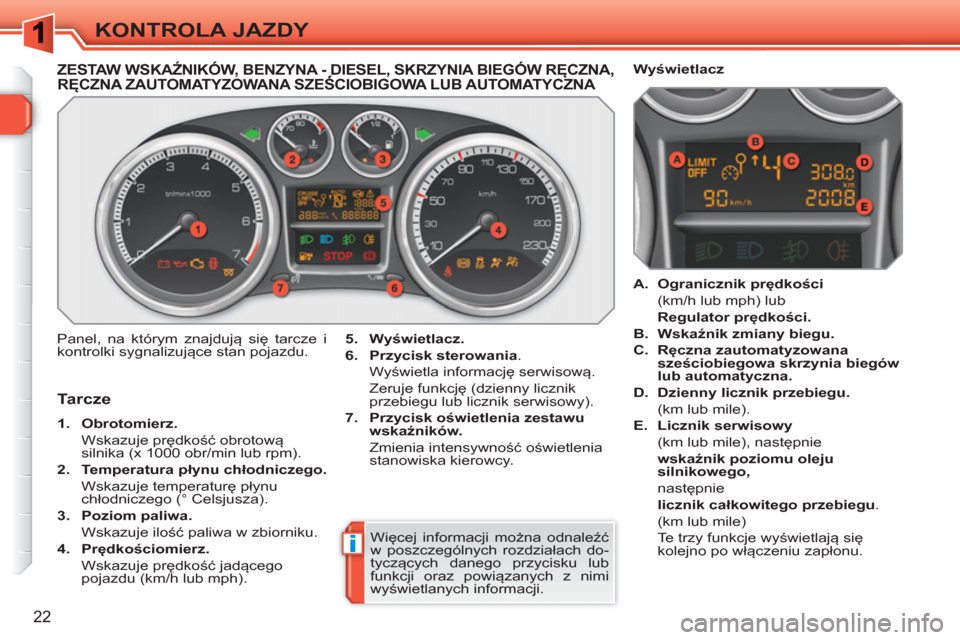

KONTROLA JAZDY
ZESTAW WSKAŹNIKÓW, BENZYNA - DIESEL, SKRZYNIA BIEGÓW RĘCZNA, RĘCZNA ZAUTOMATYZOWANA SZEŚCIOBIGOWA LUB AUTOMATYCZNA,,Ę
Panel, na którym znajdują się tarcze i
kontrolki sygnalizujące stan pojazdu.
5.
Wyświetlacz.


6.
P

rzycisk sterowania
.
Wyświetla informację serwisową.
Zeruje funkcję (dzienny licznik
przebiegu lub licznik serwisowy).

7.
Przycisk oświetlenia zestawu
wskaźników.


Zmienia intensywność oświetlenia
stanowiska kierowcy.


Tarcze



1.
Obrotomierz.


Wskazuje prędkość obrotową
silnika (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.


Wskazuje temperaturę płynu
chłodniczego (° Celsjusza).

3.
Poziom paliwa.


Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.


Wskazuje prędkość jadącego
pojazdu (km/h lub mph).

A.
Ogranicznik prędkości


(km/h lub mph) lub
Regulator prędkości.


B.
Wskaźnik zmiany biegu.


C.
Ręczna zautomatyzowana

sześciobiegowa

skrzynia

biegów


lub automatyczna.


D.
Dzienny licznik przebiegu.


(km lub mile).
E.
Licznik serwisowy


(km lub mile), następnie
w

skaźnik poziomu oleju
silnikowego,


następnie
licznik całkowitego przebiegu
.
(km lub mile)
Te trzy funkcje wyświetlają się
kolejno po włączeniu zapłonu.


Wyświetlacz
Więcej informacji można odnaleźć
w poszczególnych rozdziałach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji.
