119
BEZPIECZEŃSTWO DZIECI


Kategoria 0+: od urodzenia do 13 kg



Kategorie 1, 2 i 3: od 9 do 36 kg






L1


"RÖMER
Baby-Safe Plus"
Instaluje się tyłem
do kierunku jazdy.



L2


"KIDDY Life"
Użycie osłony
jest obowiązkowe
w przypadku
przewożenia
małych dzieci
(od 9 do 18 kg).


Kategorie 2 i 3: od 15 do 36 kg






L3


"RECARO Start"
.



L4


"KLIPPAN Optima"
Od 6 roku życia
(około 22 kg), tylko
podstawka
podwyższająca.




L5


"RÖMER KIDFIX"
Może być mocowany przy pomocy
zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.

Poduszka powietrzna pasażera OFF

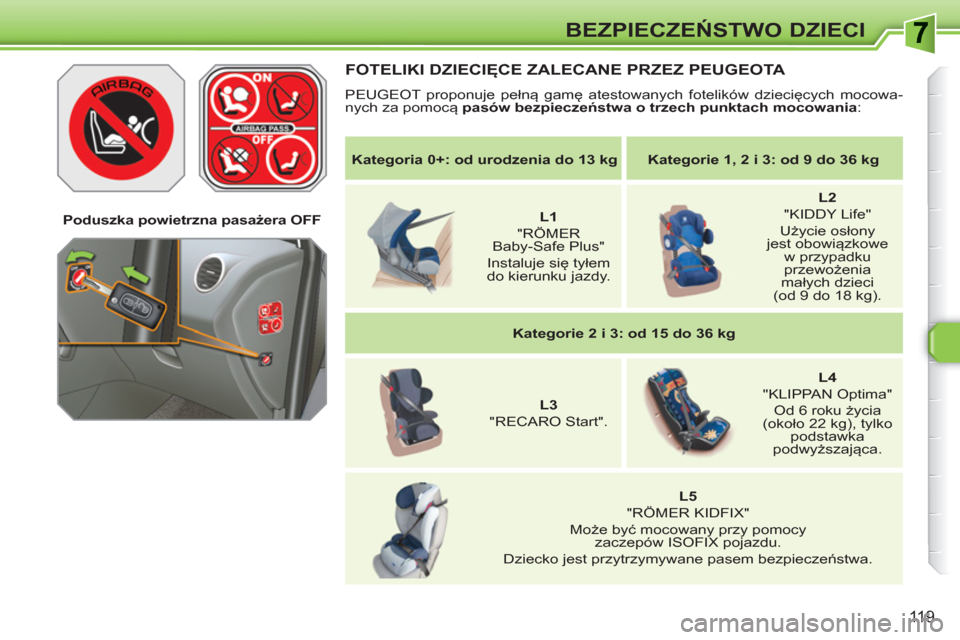

FOTELIKI DZIECIĘCE ZALECANE PRZEZ PEUGEOTA

PEUGEOT proponuje pełną gamę atestowanych fotelików dziecięcych mocowa-
nych za pomocą pasów bezpieczeństwa o trzech punktach mocowania
:

120
BEZPIECZEŃSTWO DZIECI
INSTALACJA FOTELIKÓW DZIECIĘCYCH MOCOWANYCH ZA POMOCĄ PASA BEZPIECZEŃSTWA

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych
mocowanych za pomocą pasa bezpieczeństwa, homologowanych jako uniwersalne (a) w zależności od wagi
dziecka i miejsca w samochodzie.
(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który może być zainstalowany we wszystkich samochodach wyposażo-
nych w pasy bezpieczeństwa.
(b)
Grupa 0 : od urodzenia do 10 kg. Gondole oraz łóżeczka "samochodowe" nie mogą być instalowane na przednim fotelu pasażera.

(c) Zapoznać się z obowiązującymi przepisami w danym kraju przed montażem fotelika dziecięcego na tym siedzeniu.

U
: siedzenie dostosowane do instalacji fotelika dziecięcego zapinanego za pomocą pasa bezpieczeństwa i homologowane-
go jako uniwersalny "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".

U(R1)
: jak U
, fotel samochodu ustawiony w pośrednim położeniu wzdłużnym.

U(R2)
: jak U
, fotel samochodu ustawiony w najwyższym położeniu i maksymalnie wycofany.
* Zagłówek danego siedzenia musi być zdjęty i schowany.

Miejsce



Waga dziecka /
orientacyjny wiek


Poniżej 13 kg


(grupa 0 (b) i 0+)
Do ≈ 1 roku

Od 9 do 18 kg


(grupa 1)
Od 1 do ≈ 3 lat

Od 15 do 25 kg


(grupa 2)
Od 3 do ≈ 6 lat

Od 22 do 36 kg


(grupa 3)

Od 6 do ≈ 10 lat

Siedzenie przednie pasażera (c)



- stałe


U(R1)



U(R1)



U(R1)



U(R1)





- z regulowaną
wysokością



U(R2)



U(R2)



U(R2)



U(R2)




Siedzenie tylne
boczne


U



U

*


U

*


U

*



Siedzenie tylne środkowe


U



U

*


U

*


U

*

121
BEZPIECZEŃSTWO DZIECI

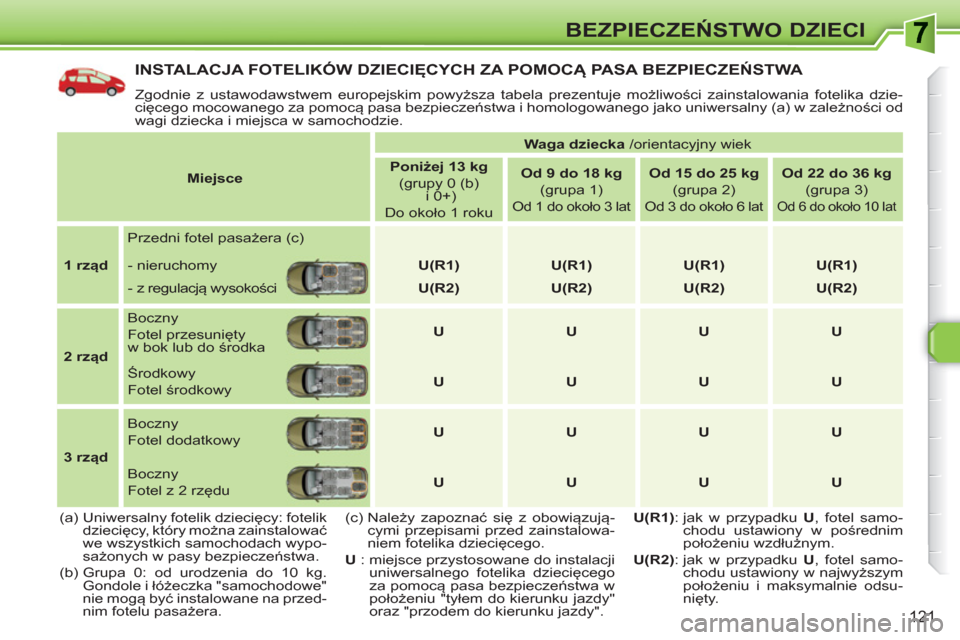

INSTALACJA FOTELIKÓW DZIECIĘCYCH ZA POMOCĄ PASA BEZPIECZEŃSTWA

Zgodnie z ustawodawstwem europejskim powyższa tabela prezentuje możliwości zainstalowania fotelika dzie-
cięcego mocowanego za pomocą pasa bezpieczeństwa i homologowanego jako uniwersalny (a) w zależności od
wagi dziecka i miejsca w samochodzie.
(a) Uniwersalny fotelik dziecięcy: fotelik
dziecięcy, który można zainstalować
we wszystkich samochodach wypo-
sażonych w pasy bezpieczeństwa.
(b) Grupa 0: od urodzenia do 10 kg.
Gondole i łóżeczka "samochodowe"
nie mogą być instalowane na przed-
nim fotelu pasażera.

Miejsce



Waga dziecka
/orientacyjny wiek


Poniżej 13 kg


(grupy 0 (b)
i 0+)
Do około 1 roku

Od 9 do 18 kg


(grupa 1)
Od 1 do około 3 lat



Od 15 do 25 kg


(grupa 2)
Od 3 do około 6 lat



Od 22 do 36 kg


(grupa 3)
Od 6 do około 10 lat



1 rząd

Przedni fotel pasażera (c)








- nieruchomy

U(R1)



U(R1)



U(R1)



U(R1)


- z regulacją wysokości

U(R2)



U(R2)



U(R2)



U(R2)




2 rząd

Boczny
Fotel przesunięty
w bok lub do środka

U



U



U



U


Środkowy
Fotel środkowy

U



U



U



U




3 rząd

Boczny
Fotel dodatkowy

U



U



U



U


Boczny
Fotel z 2 rzędu

U



U



U



U


(c) Należy zapoznać się z obowiązują-
cymi przepisami przed zainstalowa-
niem fotelika dziecięcego.

U
: miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
za pomocą pasa bezpieczeństwa w
położeniu "tyłem do kierunku jazdy"
oraz "przodem do kierunku jazdy".
U(R1)
: jak w przypadku U
, fotel samo-
chodu ustawiony w pośrednim
położeniu wzdłużnym.

U(R2)
: jak w przypadku U
, fotel samo-
chodu ustawiony w najwyższym
położeniu i maksymalnie odsu-
nięty.

!
122
BEZPIECZEŃSTWO DZIECI


Instalacja podstawki podwyższającej
Część piersiowa pasa bezpieczeń-
stwa powinna spoczywać na ramio-
nach dziecka nie dotykając szyi.
Należy upewnić się, że część brzusz-
na pasa bezpieczeństwa spoczywa
na udach dziecka.
PEUGEOT zaleca stosowanie pod-
wyższeń wraz z oparciem, wyposażo-
nych w prowadnicę pasa na poziomie
ramion.
Ze względów bezpieczeństwa należy
pamiętać, aby nie zostawiać:


- dziecka/dzieci bez opieki w samo-
chodzie,

- dziecka lub zwierzęcia w samo-
chodzie na słońcu, przy zamknię-
tych szybach,

- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby uniknąć przypadkowego otwar-
cia drzwi i tylnej szyby należy włączyć
funkcję "Bezpiecze
ństwo dzieci".
Należy zwracać uwagę, by nie otwie-
rać tylnych szyb bardziej niż o 1/3.
Aby ochronić młodsze dzieci od pro-
mieni słonecznych należy wyposażyć
szyby w żaluzje boczne.
Nieprawidłowa instalacja fotelika dzie-
cięcego w samochodzie nie gwaran-
tuje bezpieczeństwa dziecka w przy-
padku kolizji.
Należy zapiąć pasy bezpieczeństwa
lub pasy fotelika dziecięcego ograni-
czając maksymalnie luz względem
ciała dziecka nawet w przypadku krót-
kich przejazdów.
Aby zainstalować fotelik dziecięcy za
pomocą pasa bezpieczeństwa należy
sprawdzić, czy opina prawidłowo fote-
lik dziecięcy oraz czy mocno przytrzy-
muje fotelik dziecięcy na fotelu samo-
chodu.
Przy prawidłowo zainstalowanym fo-
teliku "przodem do kierunku jazdy",
oparcie fotelika powinno przylegać do
oparcia fotela nie dotykając przy tym
zag
łówka.
W przypadku demontażu zagłówka,
należy go schować lub zabezpieczyć
w taki sposób, by w sytuacji nagłego
hamowania nie stwarzał zagrożenia. Dzieci poniżej 10 roku życia nie mogą
być przewożone na przednim siedze-
niu pasażera w położeniu "przodem
do kierunku jazdy", chyba że tylne sie-
dzenia są już zajęte przez inne dzieci
lub gdy tylne siedzenia nie nadają się
do użytku lub są zdemontowane.
Należy wyłączyć poduszkę powietrz-
ną pasażera w momencie instalacji
fotelika dziecięcego na przednim sie-
dzeniu w położeniu "tyłem do kierunku
jazdy".
W przeciwnym razie dziecko narażo-
ne byłoby na poważne obrażenia cia-
ł
a lub śmierć w momencie rozwinięcia
się poduszki powietrznej.

i
123
BEZPIECZEŃSTWO DZIECI

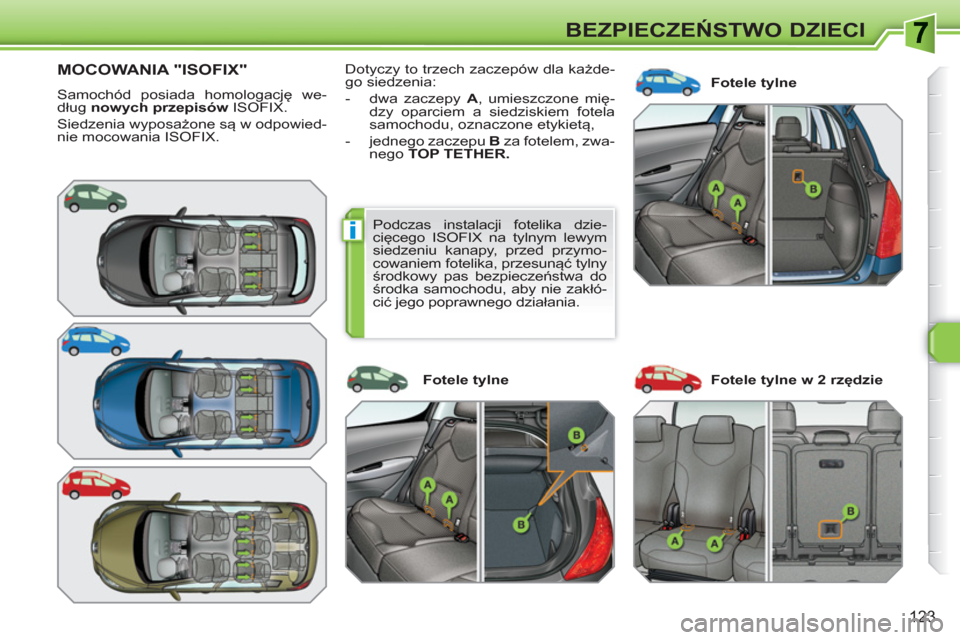

MOCOWANIA "ISOFIX"

Samochód posiada homologację we-
dług nowych przepisów
ISOFIX.
Siedzenia wyposażone są w odpowied-
nie mocowania ISOFIX. Fotele tylne Dotyczy to trzech zaczepów dla każde-
go siedzenia:


- dwa zaczepy A
, umieszczone mię-
dzy oparciem a siedziskiem fotela
samochodu, oznaczone etykietą,

- jednego zaczepu B
za fotelem, zwa-
nego TOP TETHER.




Fotele tylne Fotele tylne w 2 rzędzie

Podczas instalacji fotelika dzie-
cięcego ISOFIX na tylnym lewym
siedzeniu kanapy, przed przymo-
cowaniem fotelika, przesunąć tylny
środkowy pas bezpieczeństwa do
środka samochodu, aby nie zakłó-
cić jego poprawnego działania.

i
!
i
124
BEZPIECZEŃSTWO DZIECI

Ten fotelik dziecięcy może być również instalowany na siedzeniach nie wy-
posażonych w mocowania ISOFIX. W takim przypadku, obowiązkowe jest
zapięcie pasa bezpieczeństwa o trzech punktach mocowania.

Podczas instalacji fotelika dziecięcego należy przestrzegać wskazó-
wek dotyczących montażu zawartych w instrukcji montażu producenta
fotelika.

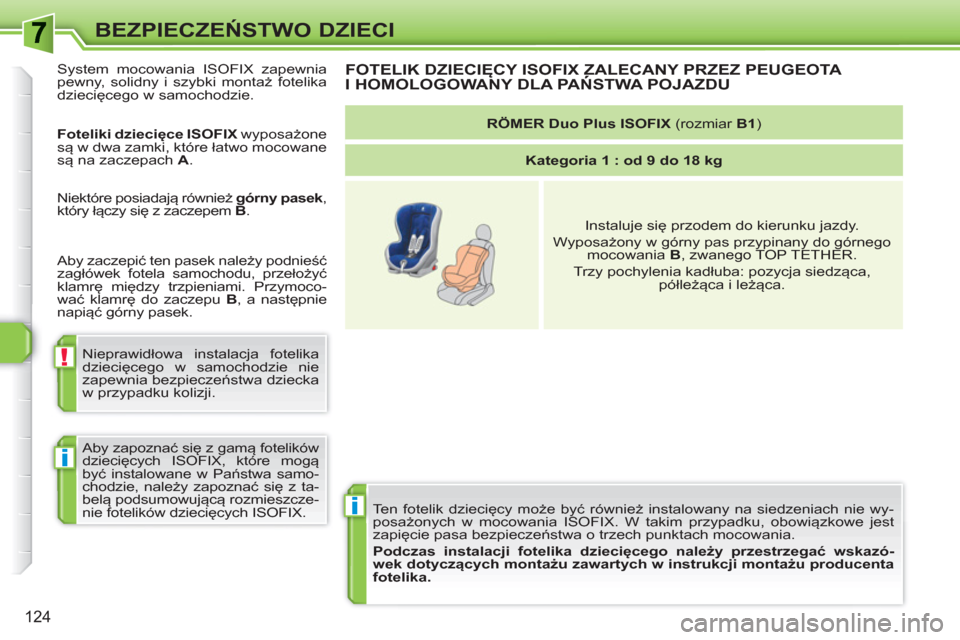

FOTELIK DZIECIĘCY ISOFIX ZALECANY PRZEZ PEUGEOTA I HOMOLOGOWANY DLA PAŃSTWA POJAZDUĘ



RÖMER Duo Plus ISOFIX
(rozmiar B1
)


Kategoria 1 : od 9 do 18 kg





Instaluje się przodem do kierunku jazdy.
Wyposażony w górny pas przypinany do górnego
mocowania B
, zwanego TOP TETHER.
Trzy pochylenia kadłuba: pozycja siedząca,
półleżąca i leżąca. System mocowania ISOFIX zapewnia
pewny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.

Foteliki dziecięce ISOFIX
wyposażone
są w dwa zamki, które łatwo mocowane
są na zaczepach A
.
Niektóre posiadają również górny pasek
,
który łączy się z zaczepem B
.
Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie
zapewnia bezpieczeństwa dziecka
w przypadku kolizji.
Aby zapoznać się z gamą fotelików
dziecięcych ISOFIX, które mogą
być
instalowane w Państwa samo-
chodzie, należy zapoznać się z ta-
belą podsumowującą rozmieszcze-
nie fotelików dziecięcych ISOFIX. Aby zaczepić ten pasek należy podnieść
zagłówek fotela samochodu, przełożyć
klamrę między trzpieniami. Przymoco-
wać klamrę do zaczepu B
, a następnie
napiąć górny pasek.

125
BEZPIECZEŃSTWO DZIECI

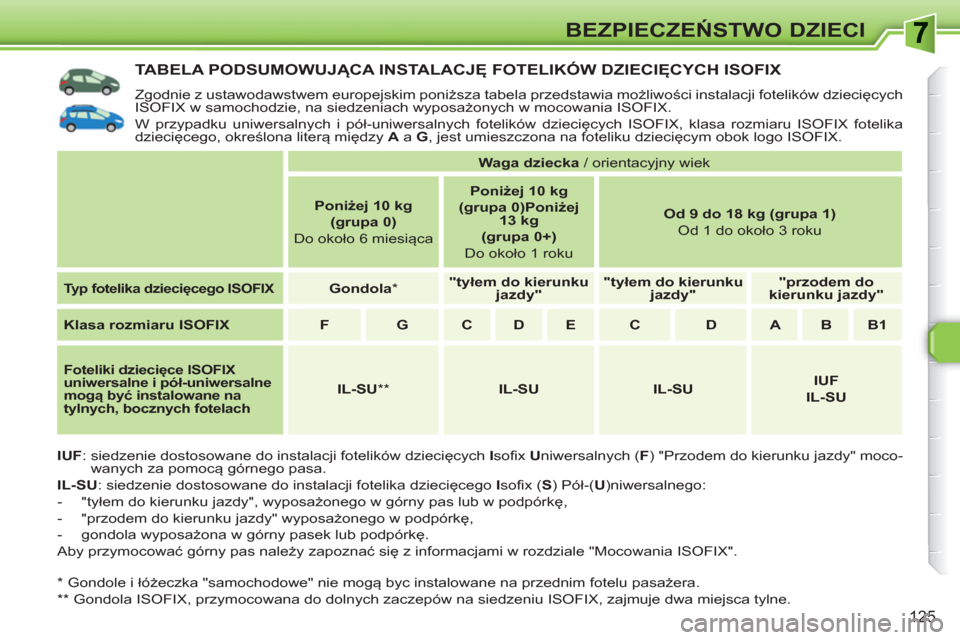

TABELA PODSUMOWUJĄCA INSTALACJĘ FOTELIK

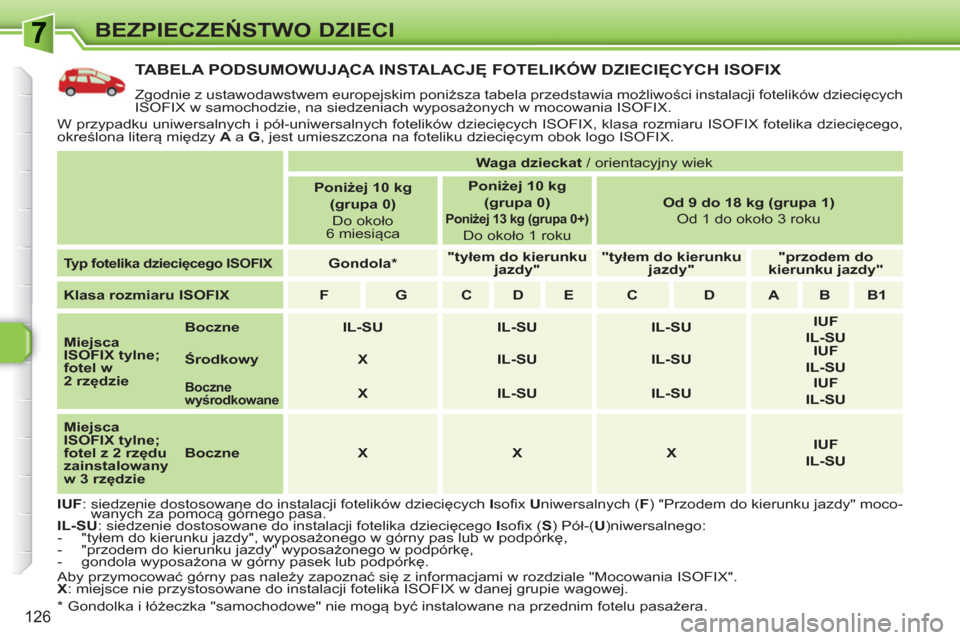

126
BEZPIECZEŃSTWO DZIECI
TABELA PODSUMOWUJĄCA INSTALACJĘ FOTELIK
