2008 Hyundai Sonata Betriebsanleitung (in German)

Sicherheitssysteme Ihres Fahrzeugs
32
3
C030105ANF

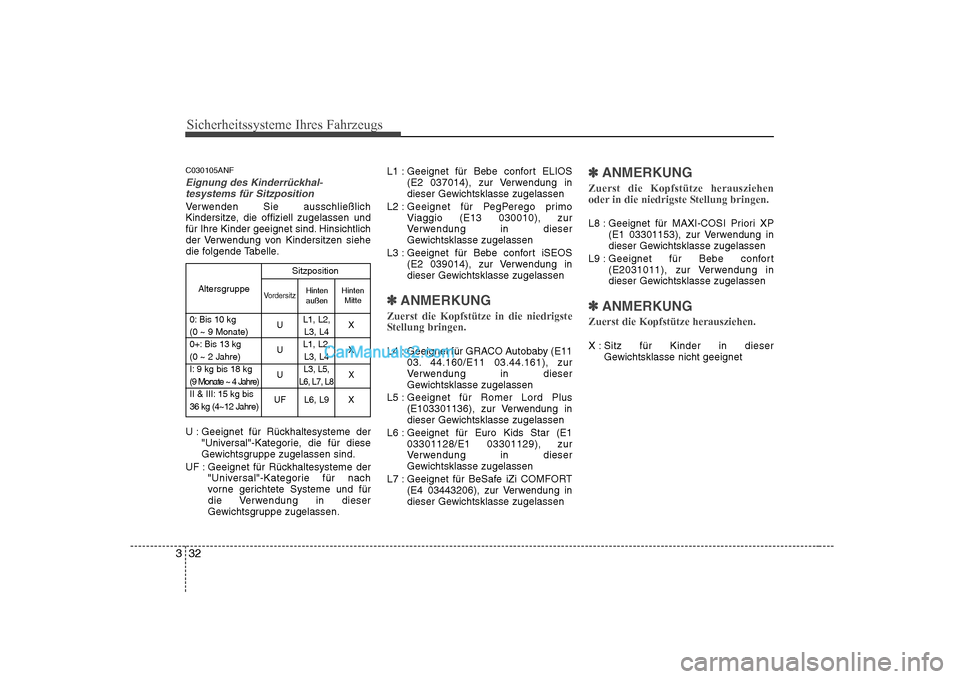

Eignung des Kinderrückhal-
tesystems für Sitzposition
Verwenden Sie ausschließlich
Kindersitze, die offiziell zugelassen und
für Ihre Kinder geeignet sind. Hinsichtlich
der Verwendung von Kindersitzen siehe
die folgende Tabelle.
U : Geeignet für Rückhaltesysteme der "Universal"-Kategorie, die für diese
Gewichtsgruppe zugelassen sind.
UF : Geeignet für Rückhaltesysteme der "Universal"-Kategorie für nach
vorne gerichtete Systeme und für
die Verwendung in dieser
Gewichtsgruppe zugelassen. L1 : Geeignet für Bebe confort ELIOS
(E2 037014), zur Verwendung in
dieser Gewichtsklasse zugelassen
L2 : Geeignet für PegPerego primo Viaggio (E13 030010), zur
Verwendung in dieser
Gewichtsklasse zugelassen
L3 : Geeignet für Bebe confort iSEOS (E2 039014), zur Verwendung in
dieser Gewichtsklasse zugelassen
✽✽ANMERKUNG
Zuerst die Kopfstütze in die niedrigste
Stellung bringen.
L4 : Geeignet für GRACO Autobaby (E11 03. 44.160/E11 03.44.161), zur
Verwendung in dieser
Gewichtsklasse zugelassen
L5 : Geeignet für Romer Lord Plus (E103301136), zur Verwendung in
dieser Gewichtsklasse zugelassen
L6 : Geeignet für Euro Kids Star (E1 03301128/E1 03301129), zur
Verwendung in dieser
Gewichtsklasse zugelassen
L7 : Geeignet für BeSafe iZi COMFORT (E4 03443206), zur Verwendung in
dieser Gewichtsklasse zugelassen
✽✽ANMERKUNG
Zuerst die Kopfstütze herausziehen
oder in die niedrigste Stellung bringen.
L8 : Geeignet für MAXI-COSI Priori XP (E1 03301153), zur Verwendung in
dieser Gewichtsklasse zugelassen
L9 : Geeignet für Bebe confort (E2031011), zur Verwendung in
dieser Gewichtsklasse zugelassen
✽✽ANMERKUNG
Zuerst die Kopfstütze herausziehen.
X : Sitz für Kinder in dieser Gewichtsklasse nicht geeignet
Sitzposition
Altersgruppe
0: Bis 10 kg UL1, L2,
X
(0 ~ 9 Monate) L3, L4
0+: Bis 13 kg UL1, L2,
X
(0 ~ 2 Jahre) L3, L4
I: 9 kg bis 18 kg U
L3, L5,X
(9 Monate ~ 4 Jahre)L6, L7, L8
II & III: 15 kg bis UF L6, L9 X
36 kg (4~12 Jahre)
VordersitzHinten
außen Hinten
Mitte

333
Sicherheitssysteme Ihres Fahrzeugs
C030103ANF

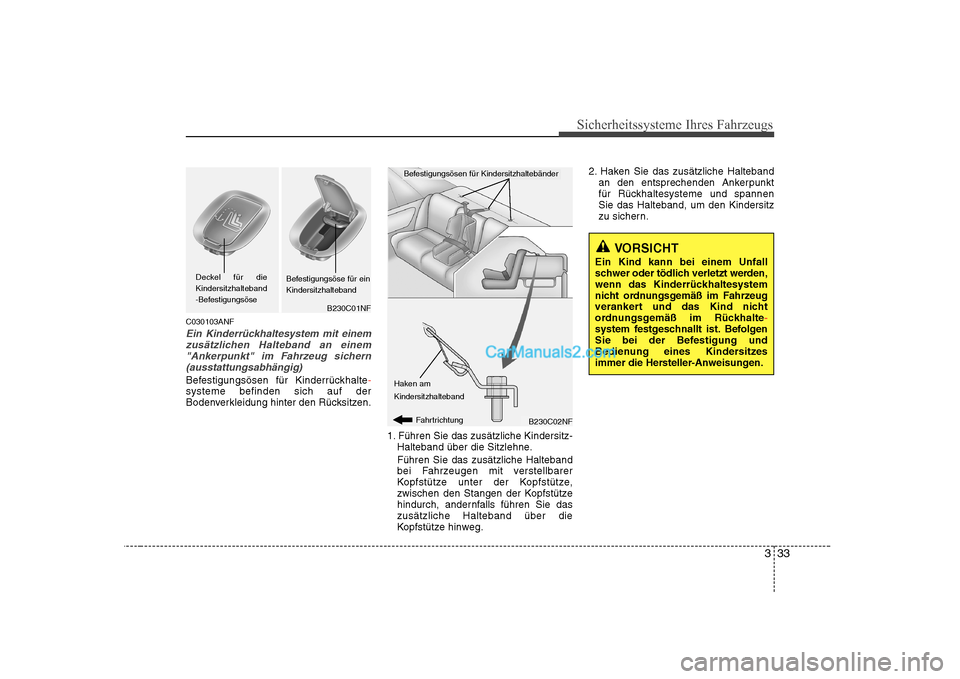

Ein Kinderrückhaltesystem mit einemzusätzlichen Halteband an einem"Ankerpunkt" im Fahrzeug sichern(ausstattungsabhängig)
Befestigungsösen für Kinderrückhalte-systeme befinden sich auf der
Bodenverkleidung hinter den Rücksitzen.
1. Führen Sie das zusätzliche Kindersitz-Halteband über die Sitzlehne. Führen Sie das zusätzliche Halteband
bei Fahrzeugen mit verstellbarer
Kopfstütze unter der Kopfstütze,
zwischen den Stangen der Kopfstütze
hindurch, andernfalls führen Sie daszusätzliche Halteband über die
Kopfstütze hinweg. 2. Haken Sie das zusätzliche Halteband
an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannenSie das Halteband, um den Kindersitz
zu sichern.
VORSICHT
Ein Kind kann bei einem Unfall
schwer oder tödlich verletzt werden,
wenn das Kinderrückhaltesystem
nicht ordnungsgemäß im Fahrzeug
verankert und das Kind nicht
ordnungsgemäß im Rückhalte
-system festgeschnallt ist. Befolgen
Sie bei der Befestigung und
Bedienung eines Kindersitzes
immer die Hersteller-Anweisungen.
B230C01NF
B230C02NF
Deckel für die Kindersitzhalteband
-Befestigungsöse
Befestigungsöse für einKindersitzhalteband
Befestigungsösen für Kindersitzhaltebänder
Haken am Kindersitzhalteband Fahrtrichtung

Sicherheitssysteme Ihres Fahrzeugs
34
3

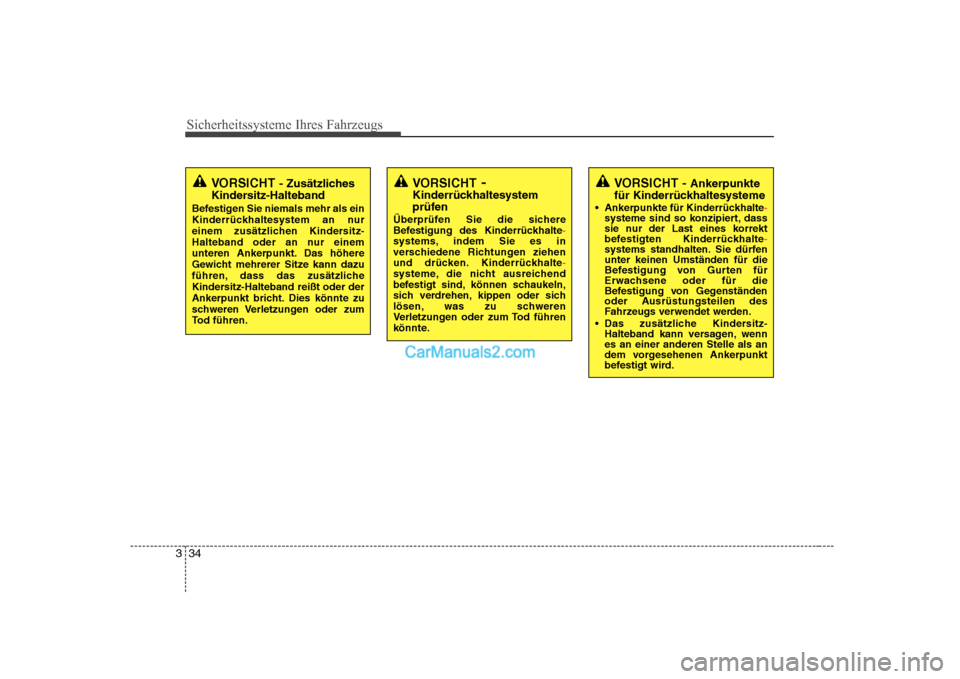

VORSICHT - Ankerpunkte
für Kinderrückhaltesysteme
Ankerpunkte für Kinderrückhalte
-systeme sind so konzipiert, dass
sie nur der Last eines korrekt
befestigten Kinderrückhalte
-systems standhalten. Sie dürfen unter keinen Umständen für die
Befestigung von Gurten für
Erwachsene oder für die
Befestigung von Gegenständen
oder Ausrüstungsteilen des
Fahrzeugs verwendet werden.
Das zusätzliche Kindersitz- Halteband kann versagen, wennes an einer anderen Stelle als an
dem vorgesehenen Ankerpunkt
befestigt wird.
VORSICHT - Zusätzliches
Kindersitz-Halteband
Befestigen Sie niemals mehr als ein
Kinderrückhaltesystem an nur
einem zusätzlichen Kindersitz-
Halteband oder an nur einem
unteren Ankerpunkt. Das höhere
Gewicht mehrerer Sitze kann dazu
führen, dass das zusätzliche
Kindersitz-Halteband reißt oder der
Ankerpunkt bricht. Dies könnte zu
schweren Verletzungen oder zum
Tod führen.VORSICHT -
Kinderrückhaltesystem
prüfen
Überprüfen Sie die sichere
Befestigung des Kinderrückhalte
-systems, indem Sie es in
verschiedene Richtungen ziehen
und drücken. Kinderrückhalte
-systeme, die nicht ausreichend
befestigt sind, können schaukeln,
sich verdrehen, kippen oder sich
lösen, was zu schweren
Verletzungen oder zum Tod führen
könnte.

335
Sicherheitssysteme Ihres Fahrzeugs
C030104ANF

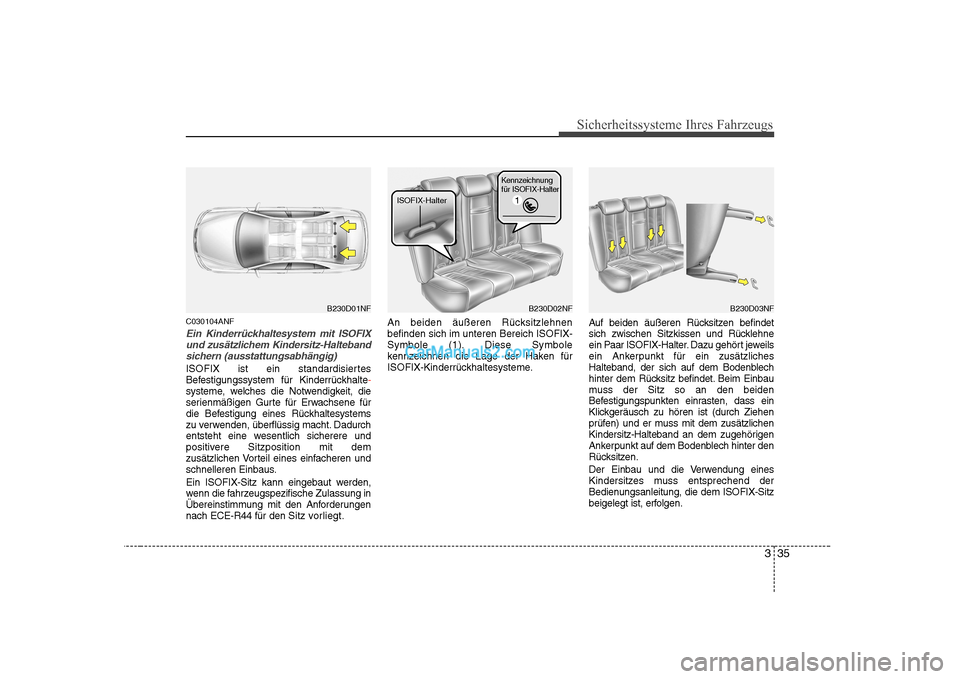

Ein Kinderrückhaltesystem mit ISOFIXund zusätzlichem Kindersitz-Halteband
sichern (ausstattungsabhängig)
ISOFIX ist ein standardisiertes
Befestigungssystem für Kinderrückhalte-systeme, welches die Notwendigkeit, die
serienmäßigen Gurte für Erwachsene für
die Befestigung eines Rückhaltesystems
zu verwenden, überflüssig macht. Dadurch
entsteht eine wesentlich sicherere und
positivere Sitzposition mit dem
zusätzlichen Vorteil eines einfacheren und
schnelleren Einbaus.
Ein ISOFIX-Sitz kann eingebaut werden,
wenn die fahrzeugspezifische Zulassung in
Übereinstimmung mit den Anforderungennach ECE-R44 für den Sitz vorliegt.An beiden äußeren Rücksitzlehnenbefinden sich im unteren Bereich ISOFIX-
Symbole (1). Diese Symbole
kennzeichnen die Lage der Haken für
ISOFIX-Kinderrückhaltesysteme.
Auf beiden äußeren Rücksitzen befindet
sich zwischen Sitzkissen und Rücklehne
ein Paar ISOFIX-Halter. Dazu gehört jeweils
ein Ankerpunkt für ein zusätzliches
Halteband, der sich auf dem Bodenblech
hinter dem Rücksitz befindet. Beim Einbau
muss der Sitz so an den beiden
Befestigungspunkten einrasten, dass ein
Klickgeräusch zu hören ist (durch Ziehen
prüfen) und er muss mit dem zusätzlichen
Kindersitz-Halteband an dem zugehörigen
Ankerpunkt auf dem Bodenblech hinter den
Rücksitzen.
Der Einbau und die Verwendung eines
Kindersitzes muss entsprechend der
Bedienungsanleitung, die dem ISOFIX-Sitz
beigelegt ist, erfolgen.
B230D03NFB230D01NFB230D02NF
1
ISOFIX-Halter
Kennzeichnung für ISOFIX-Halter

Sicherheitssysteme Ihres Fahrzeugs
36
3

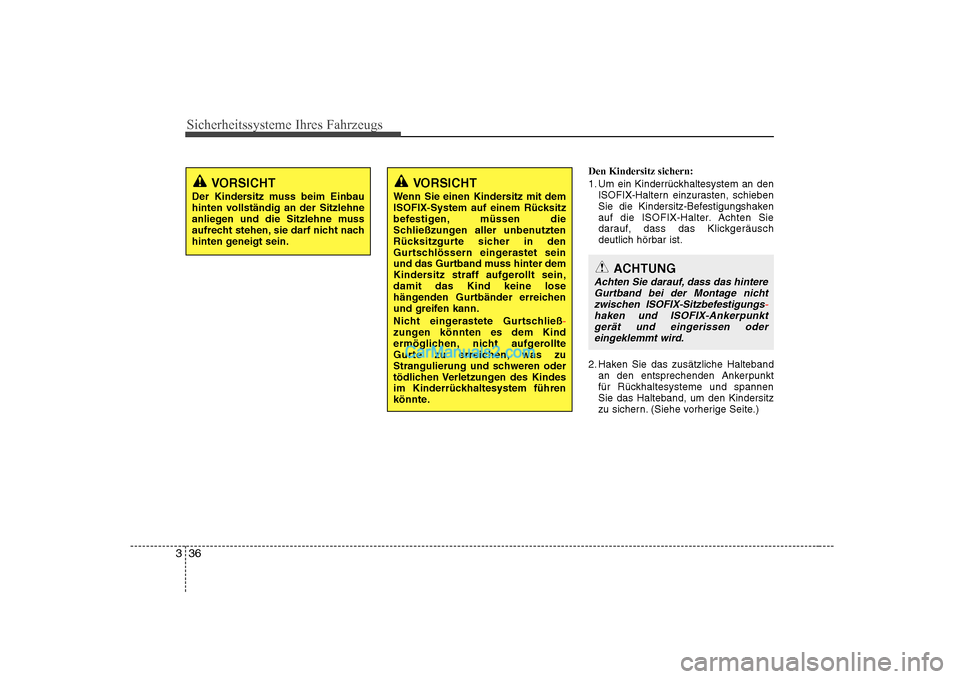

Den Kindersitz sichern:
1. Um ein Kinderrückhaltesystem an den
ISOFIX-Haltern einzurasten, schieben
Sie die Kindersitz-Befestigungshaken
auf die ISOFIX-Halter. Achten Sie
darauf, dass das Klickgeräuschdeutlich hörbar ist.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannenSie das Halteband, um den Kindersitz
zu sichern. (Siehe vorherige Seite.)
VORSICHT
Der Kindersitz muss beim Einbau
hinten vollständig an der Sitzlehne
anliegen und die Sitzlehne muss
aufrecht stehen, sie darf nicht nach
hinten geneigt sein.VORSICHT
Wenn Sie einen Kindersitz mit dem
ISOFIX-System auf einem Rücksitz
befestigen, müssen die
Schließzungen aller unbenutzten
Rücksitzgurte sicher in den
Gurtschlössern eingerastet sein
und das Gurtband muss hinter dem
Kindersitz straff aufgerollt sein,damit das Kind keine lose
hängenden Gurtbänder erreichen
und greifen kann.
Nicht eingerastete Gurtschließ
-zungen könnten es dem Kind
ermöglichen, nicht aufgerollte
Gurte zu erreichen, was zu
Strangulierung und schweren oder
tödlichen Verletzungen des Kindes
im Kinderrückhaltesystem führen
könnte.
ACHTUNG
Achten Sie darauf, dass das hintere Gurtband bei der Montage nicht
zwischen ISOFIX-Sitzbefestigungs
-haken und ISOFIX-Ankerpunktgerät und eingerissen oder eingeklemmt wird.

337
Sicherheitssysteme Ihres Fahrzeugs

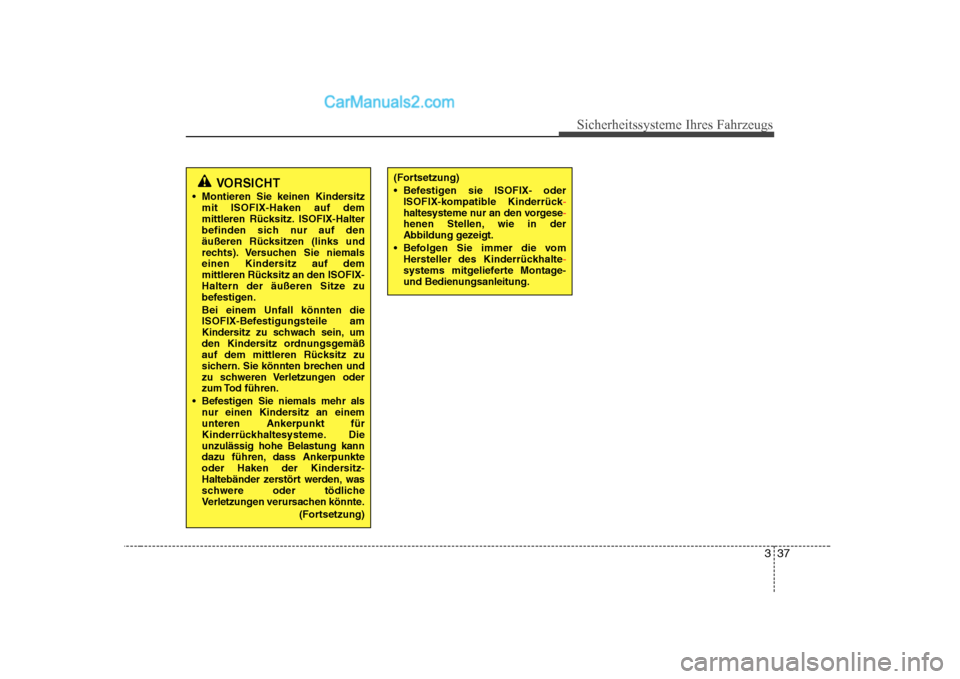

VORSICHT
Montieren Sie keinen Kindersitz mit ISOFIX-Haken auf dem
mittleren Rücksitz. ISOFIX-Halter
befinden sich nur auf den
äußeren Rücksitzen (links und
rechts). Versuchen Sie niemals
einen Kindersitz auf dem
mittleren Rücksitz an den ISOFIX-
Haltern der äußeren Sitze zu
befestigen. Bei einem Unfall könnten die
ISOFIX-Befestigungsteile am
Kindersitz zu schwach sein, um
den Kindersitz ordnungsgemäß
auf dem mittleren Rücksitz zu
sichern. Sie könnten brechen und
zu schweren Verletzungen oder
zum Tod führen.
Befestigen Sie niemals mehr als nur einen Kindersitz an einemunteren Ankerpunkt für
Kinderrückhaltesysteme. Dieunzulässig hohe Belastung kann
dazu führen, dass Ankerpunkte
oder Haken der Kindersitz-
Haltebänder zerstört werden, was
schwere oder tödliche
Verletzungen verursachen könnte.
(Fortsetzung)(Fortsetzung)
Befestigen sie ISOFIX- oderISOFIX-kompatible Kinderrück
-haltesysteme nur an den vorgese-henen Stellen, wie in der
Abbildung gezeigt.
Befolgen Sie immer die vom Hersteller des Kinderrückhalte
-systems mitgelieferte Montage-
und Bedienungsanleitung.

Sicherheitssysteme Ihres Fahrzeugs
38
3
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
Hinten außen
(Beifahrerseite)
Hinten außen
(Fahrerseite)
Beifahrer vorn
Kindersitz
Größengruppe
Altersgruppe
Babytrageschale 0 : BIS zu 10 kg
0+ : BIS zu 13 kg
I : 9 bis 18 kg Hinten Mitte
ISOFIX-Positionen im Fahrzeug
IUF = Geeignet für vorwärts gerichtete ISOFIX - Kinderrückhaltesysteme in der
universellen Kategorie, die für die Verwendung in dieser Altersgruppe zugelassen sind.
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Altersgruppe und/oder Größengruppe.
* ISO/R2 und ISO/R3 können nur in der vordersten Beifahrersitzposition installiert werden.
* ISOFIX-Kinderrückhaltesysteme, Größengruppen und Kindersitze
A - ISO/F3: Kleinkind-Rückhaltesystem, mit hoher Lehne und vorwärts gerichtet (Höhe 720 mm) B - ISO/F2: Kleinkind-Rückhaltesystem, mit tiefer Lehne und vorwärts gerichtet
(Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem, mit tiefer Lehne, zweite Version, Rückseite ausgeformt, vorwärts gerichtet (Höhe 650 mm)
C - ISO/R3: Kleinkind-Rückhaltesystem, große Ausführung, rückwärts gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem, kleine Ausführung, rückwärts gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, rückwärts gerichtet
F - ISO/L1: Zur linken Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)G - ISO/L2: Zur rechten Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)
C030106AFD

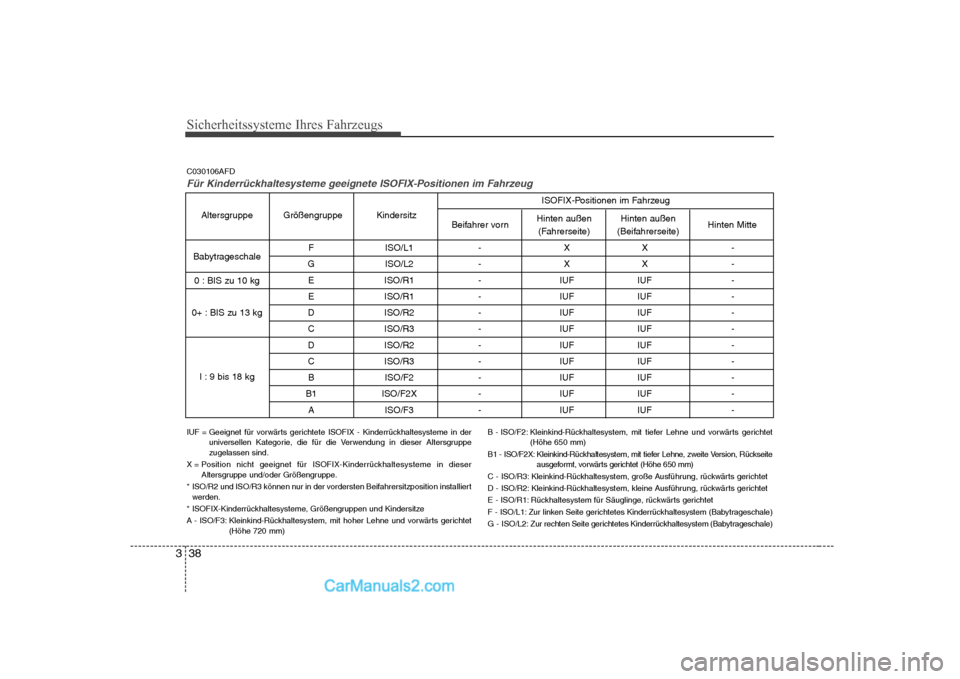

Für Kinderrückhaltesysteme geeignete ISOFIX-Positionen im Fahrzeug

339
Sicherheitssysteme Ihres Fahrzeugs
C040000AUN
(1) Fahrerairbag vorn
(2) Beifahrerairbag vorn*(3) Seitenairbag*
(4) Kopfairbag*
*: (ausstattungsabhängig)

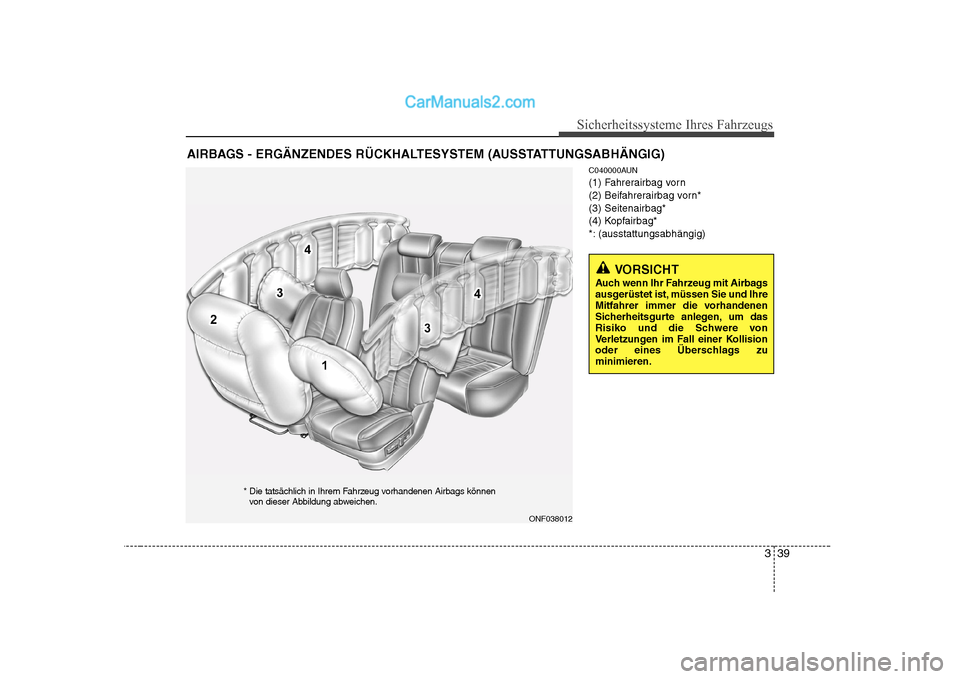

AIRBAGS - ERGÄNZENDES RÜCKHALTESYSTEM (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Auch wenn Ihr Fahrzeug mit Airbags
ausgerüstet ist, müssen Sie und Ihre
Mitfahrer immer die vorhandenen
Sicherheitsgurte anlegen, um das
Risiko und die Schwere von
Verletzungen im Fall einer Kollision
oder eines Überschlags zuminimieren.
ONF038012
* Die tatsächlich in Ihrem Fahrzeug vorhandenen Airbags können
von dieser Abbildung abweichen.
