2008 Hyundai Sonata Betriebsanleitung (in German)

Sicherheitssysteme Ihres Fahrzeugs
40
3
C040100AFD
Komponenten und Funktionen
des SRS-Rückhaltesystems Das SRS-System besteht aus den
folgenden Komponenten:
1. Fahrerairbagmodul vorn
2. Beifahrerairbagmodul vorn*
3. Seitenairbagmodule*
4. Kopfairbagmodule*
5. Gurtrollen-Gurtstraffer*
6. Airbag-Warnleuchte
7. SRS-Steuermodul (SRSCM)
8. Vordere Aufprallsensoren
9. Seitliche Aufprallsensoren*
10. Kontrollleuchte "Beifahrerairbag OFF"
(nur vorderer Beifahrersitz)*
11. Schalter "Beifahrerairbag ON/OFF"*
*: ausstattungsabhängig Das SRS-Steuermodul überwacht bei
eingeschalteter Zündung kontinuierlich
alle Elemente, um bestimmen zu können,
ob ein frontaler oder fast-frontaler Aufprall
für das Auslösen der Airbags oder
Gurtstraffer schwer genug ist.
Die Airbag-Warnleuchte im Armaturenbrett leuchtet nach dem Einschalten der
Zündung für ca. 6 Sekunden auf. Danach
sollte die air bag-Warnleuchte erlöschen.
Wenn einer der folgenden Zustände
auftritt, zeigt dies eine Fehlfunktion des
SRS-Systems an. Lassen Sie einen
autorisierten HYUNDAI-Händler dasAirbag-System sobald als möglich
prüfen.
Die Warnleuchte leuchtet nach dem
Einschalten der Zündung nicht kurz
auf.
Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.
Die Warnleuchte leuchtet während der Fahrt auf. Die beiden Airbagmodule befinden sich in
der Mitte des Lenkrads und im
Armaturenbrett über dem Handschuhfach.
Wenn das SRS-Steuermodul einen
ausreichend schweren Aufprall an der
Fahrzeugfront erkennt, löst es automatisch
die vorderen Airbags aus.
B240B01L
Fahrerairbag vorn (1)

341
Sicherheitssysteme Ihres Fahrzeugs

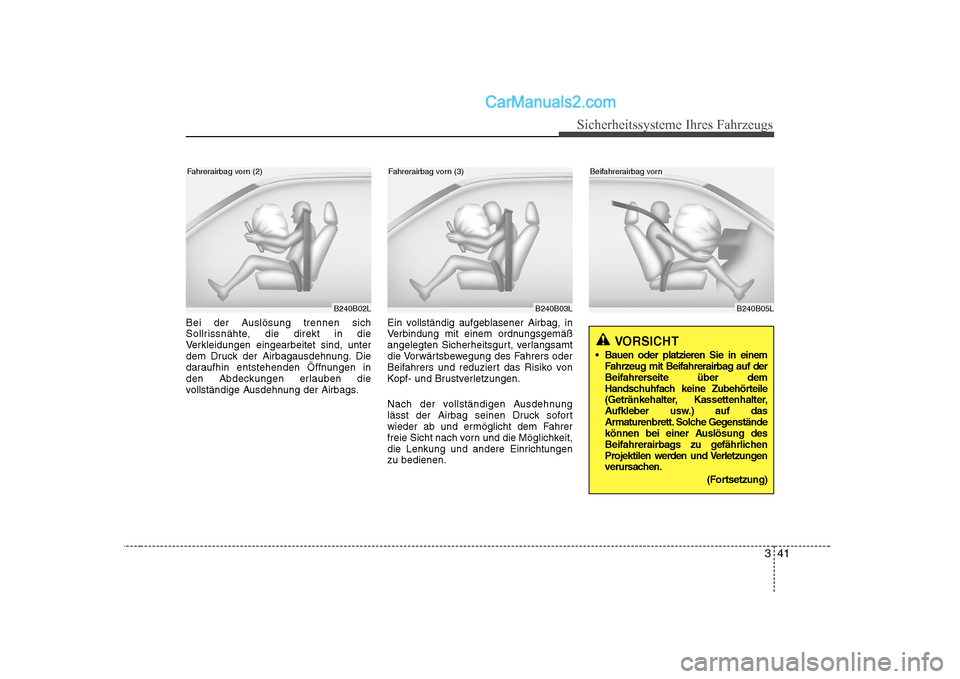

Bei der Auslösung trennen sich
Sollrissnähte, die direkt in die
Verkleidungen eingearbeitet sind, unter
dem Druck der Airbagausdehnung. Die
daraufhin entstehenden Öffnungen in
den Abdeckungen erlauben die
vollständige Ausdehnung der Airbags.Ein vollständig aufgeblasener Airbag, in
Verbindung mit einem ordnungsgemäß
angelegten Sicherheitsgurt, verlangsamt
die Vorwärtsbewegung des Fahrers oder
Beifahrers und reduziert das Risiko von
Kopf- und Brustverletzungen.
Nach der vollständigen Ausdehnung
lässt der Airbag seinen Druck sofort
wieder ab und ermöglicht dem Fahrer
freie Sicht nach vorn und die Möglichkeit,
die Lenkung und andere Einrichtungenzu bedienen.
B240B02LB240B03L
Fahrerairbag vorn (2)Fahrerairbag vorn (3)
VORSICHT
Bauen oder platzieren Sie in einem Fahrzeug mit Beifahrerairbag auf der
Beifahrerseite über dem
Handschuhfach keine Zubehörteile
(Getränkehalter, Kassettenhalter,
Aufkleber usw.) auf das
Armaturenbrett. Solche Gegenstände
können bei einer Auslösung des
Beifahrerairbags zu gefährlichen
Projektilen werden und Verletzungen
verursachen.
(Fortsetzung)
B240B05L
Beifahrerairbag vorn

Sicherheitssysteme Ihres Fahrzeugs
42
3

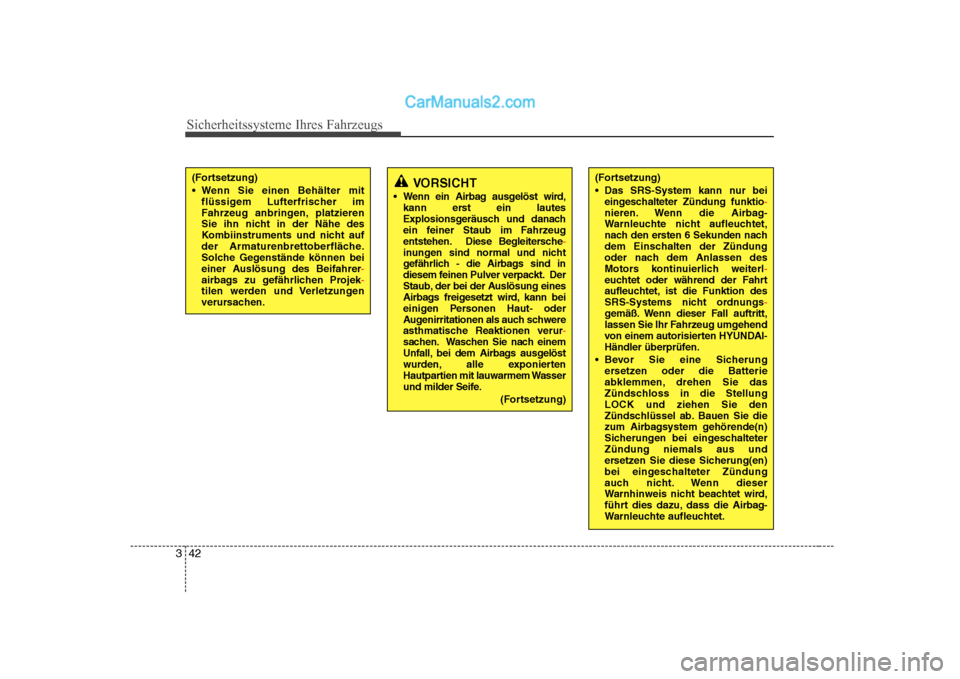

VORSICHT
Wenn ein Airbag ausgelöst wird, kann erst ein lautes
Explosionsgeräusch und danach
ein feiner Staub im Fahrzeug
entstehen. Diese Begleitersche
-inungen sind normal und nicht
gefährlich - die Airbags sind in
diesem feinen Pulver verpackt. Der
Staub, der bei der Auslösung eines
Airbags freigesetzt wird, kann bei
einigen Personen Haut- oder
Augenirritationen als auch schwere
asthmatische Reaktionen verur
-sachen. Waschen Sie nach einem
Unfall, bei dem Airbags ausgelöst
wurden, alle exponierten
Hautpartien mit lauwarmem Wasser
und milder Seife.
(Fortsetzung)
(Fortsetzung)
Wenn Sie einen Behälter mitflüssigem Lufterfrischer im
Fahrzeug anbringen, platzieren
Sie ihn nicht in der Nähe des
Kombiinstruments und nicht auf
der Armaturenbrettoberfläche.
Solche Gegenstände können bei
einer Auslösung des Beifahrer
-airbags zu gefährlichen Projek-tilen werden und Verletzungen
verursachen.
(Fortsetzung)
Das SRS-System kann nur beieingeschalteter Zündung funktio
-nieren. Wenn die Airbag-
Warnleuchte nicht aufleuchtet,
nach den ersten 6 Sekunden nach
dem Einschalten der Zündung
oder nach dem Anlassen des
Motors kontinuierlich weiterl
-euchtet oder während der Fahrt
aufleuchtet, ist die Funktion des
SRS-Systems nicht ordnungs
-gemäß. Wenn dieser Fall auftritt,
lassen Sie Ihr Fahrzeug umgehend
von einem autorisierten HYUNDAI-
Händler überprüfen.
Bevor Sie eine Sicherung ersetzen oder die Batterie
abklemmen, drehen Sie das
Zündschloss in die StellungLOCK und ziehen Sie den
Zündschlüssel ab. Bauen Sie die
zum Airbagsystem gehörende(n)
Sicherungen bei eingeschalteterZündung niemals aus und
ersetzen Sie diese Sicherung(en)
bei eingeschalteter Zündung
auch nicht. Wenn dieser
Warnhinweis nicht beachtet wird,
führt dies dazu, dass die Airbag-
Warnleuchte aufleuchtet.

343
Sicherheitssysteme Ihres Fahrzeugs
C040400AFD

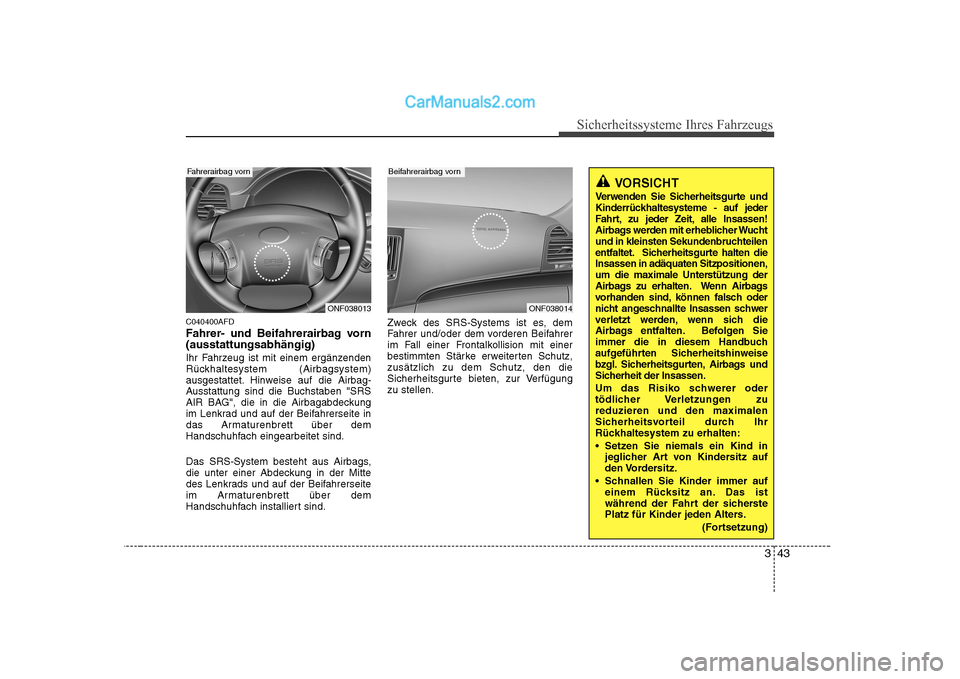

Fahrer- und Beifahrerairbag vorn (ausstattungsabhängig)
Ihr Fahrzeug ist mit einem ergänzenden
Rückhaltesystem (Airbagsystem)
ausgestattet. Hinweise auf die Airbag-
Ausstattung sind die Buchstaben "SRS
AIR BAG", die in die Airbagabdeckung
im Lenkrad und auf der Beifahrerseite in
das Armaturenbrett über dem
Handschuhfach eingearbeitet sind.
Das SRS-System besteht aus Airbags,
die unter einer Abdeckung in der Mitte
des Lenkrads und auf der Beifahrerseite
im Armaturenbrett über dem
Handschuhfach installiert sind.Zweck des SRS-Systems ist es, dem
Fahrer und/oder dem vorderen Beifahrer
im Fall einer Frontalkollision mit einer
bestimmten Stärke erweiterten Schutz,zusätzlich zu dem Schutz, den die
Sicherheitsgurte bieten, zur Verfügungzu stellen.
VORSICHT
Verwenden Sie Sicherheitsgurte und
Kinderrückhaltesysteme - auf jeder
Fahrt, zu jeder Zeit, alle Insassen!
Airbags werden mit erheblicher Wucht
und in kleinsten Sekundenbruchteilen
entfaltet. Sicherheitsgurte halten dieInsassen in adäquaten Sitzpositionen,
um die maximale Unterstützung der
Airbags zu erhalten. Wenn Airbags
vorhanden sind, können falsch oder
nicht angeschnallte Insassen schwer
verletzt werden, wenn sich die
Airbags entfalten. Befolgen Sie
immer die in diesem Handbuch
aufgeführten Sicherheitshinweise
bzgl. Sicherheitsgurten, Airbags und
Sicherheit der Insassen.
Um das Risiko schwerer oder
tödlicher Verletzungen zureduzieren und den maximalen
Sicherheitsvorteil durch Ihr
Rückhaltesystem zu erhalten:
Setzen Sie niemals ein Kind in jeglicher Art von Kindersitz auf
den Vordersitz.
Schnallen Sie Kinder immer auf einem Rücksitz an. Das ist
während der Fahrt der sicherste
Platz für Kinder jeden Alters.
(Fortsetzung)
ONF038014
Beifahrerairbag vorn
ONF038013
Fahrerairbag vorn

Sicherheitssysteme Ihres Fahrzeugs
44
3
(Fortsetzung)

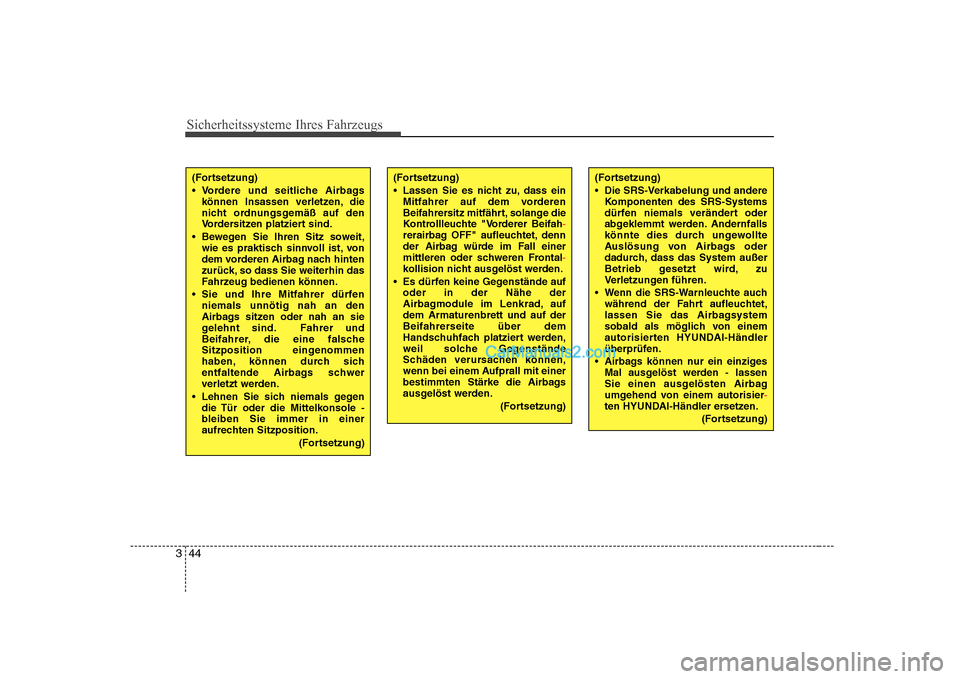

Die SRS-Verkabelung und andere
Komponenten des SRS-Systems
dürfen niemals verändert oder
abgeklemmt werden. Andernfalls
könnte dies durch ungewollte
Auslösung von Airbags oder
dadurch, dass das System außer
Betrieb gesetzt wird, zu
Verletzungen führen.
Wenn die SRS-Warnleuchte auch während der Fahrt aufleuchtet,
lassen Sie das Airbagsystem
sobald als möglich von einem
autorisierten HYUNDAI-Händler
überprüfen.
Airbags können nur ein einziges Mal ausgelöst werden - lassen
Sie einen ausgelösten Airbag
umgehend von einem autorisier
-ten HYUNDAI-Händler ersetzen.
(Fortsetzung)
(Fortsetzung)
Vordere und seitliche Airbagskönnen Insassen verletzen, die
nicht ordnungsgemäß auf den
Vordersitzen platziert sind.
Bewegen Sie Ihren Sitz soweit, wie es praktisch sinnvoll ist, von
dem vorderen Airbag nach hinten
zurück, so dass Sie weiterhin das
Fahrzeug bedienen können.
Sie und Ihre Mitfahrer dürfen niemals unnötig nah an den
Airbags sitzen oder nah an sie
gelehnt sind. Fahrer und
Beifahrer, die eine falsche
Sitzposition eingenommen
haben, können durch sich
entfaltende Airbags schwer
verletzt werden.
Lehnen Sie sich niemals gegen die Tür oder die Mittelkonsole -
bleiben Sie immer in einer
aufrechten Sitzposition.
(Fortsetzung)(Fortsetzung)
Lassen Sie es nicht zu, dass einMitfahrer auf dem vorderen
Beifahrersitz mitfährt, solange die
Kontrollleuchte "Vorderer Beifah
-rerairbag OFF" aufleuchtet, denn
der Airbag würde im Fall einer
mittleren oder schweren Frontal
-kollision nicht ausgelöst werden.
Es dürfen keine Gegenstände auf oder in der Nähe der
Airbagmodule im Lenkrad, aufdem Armaturenbrett und auf der
Beifahrerseite über dem
Handschuhfach platziert werden,
weil solche Gegenstände
Schäden verursachen können,
wenn bei einem Aufprall mit einer
bestimmten Stärke die Airbags
ausgelöst werden.
(Fortsetzung)

345
Sicherheitssysteme Ihres Fahrzeugs
(Fortsetzung)

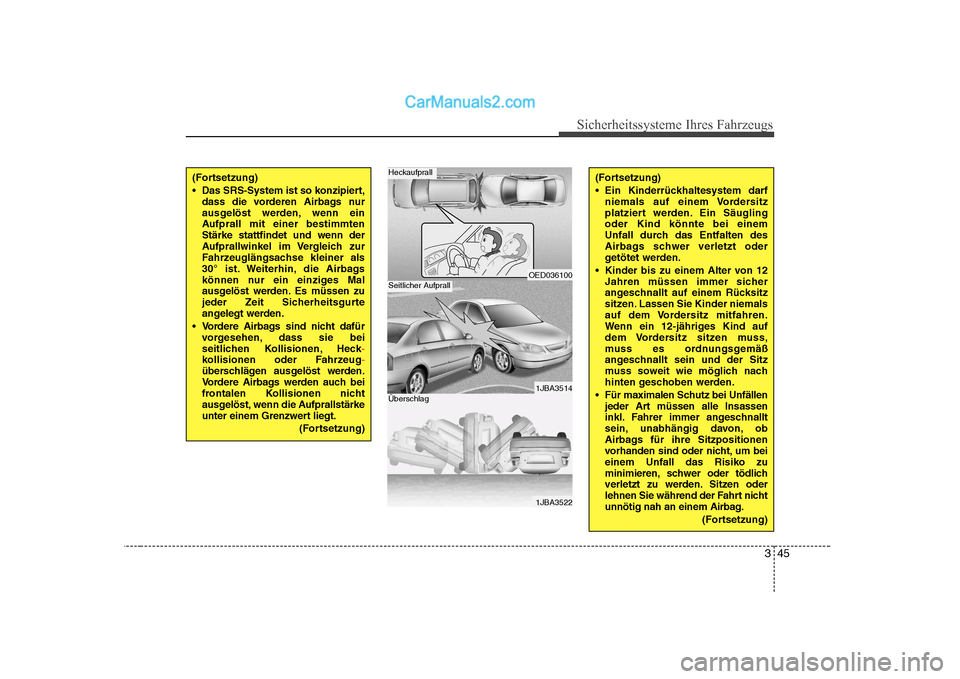

Das SRS-System ist so konzipiert,dass die vorderen Airbags nur
ausgelöst werden, wenn ein
Aufprall mit einer bestimmtenStärke stattfindet und wenn der
Aufprallwinkel im Vergleich zur
Fahrzeuglängsachse kleiner als
30° ist. Weiterhin, die Airbags
können nur ein einziges Mal
ausgelöst werden. Es müssen zu
jeder Zeit Sicherheitsgurte
angelegt werden.
Vordere Airbags sind nicht dafür vorgesehen, dass sie bei
seitlichen Kollisionen, Heck
-kollisionen oder Fahrzeug-überschlägen ausgelöst werden.
Vordere Airbags werden auch bei
frontalen Kollisionen nicht
ausgelöst, wenn die Aufprallstärke
unter einem Grenzwert liegt.
(Fortsetzung)
(Fortsetzung)
Ein Kinderrückhaltesystem darfniemals auf einem Vordersitz
platziert werden. Ein Säuglingoder Kind könnte bei einem
Unfall durch das Entfalten des
Airbags schwer verletzt oder
getötet werden.
Kinder bis zu einem Alter von 12 Jahren müssen immer sicher
angeschnallt auf einem Rücksitz
sitzen. Lassen Sie Kinder niemals
auf dem Vordersitz mitfahren.
Wenn ein 12-jähriges Kind auf
dem Vordersitz sitzen muss,
muss es ordnungsgemäß
angeschnallt sein und der Sitz
muss soweit wie möglich nach
hinten geschoben werden.
Für maximalen Schutz bei Unfällen jeder Art müssen alle Insassen
inkl. Fahrer immer angeschnallt
sein, unabhängig davon, ob
Airbags für ihre Sitzpositionen
vorhanden sind oder nicht, um bei
einem Unfall das Risiko zu
minimieren, schwer oder tödlich
verletzt zu werden. Sitzen oder
lehnen Sie während der Fahrt nicht
unnötig nah an einem Airbag.
(Fortsetzung)
OED036100
1JBA3514
1JBA3522
Heckaufprall
Seitlicher Aufprall
Überschlag

Sicherheitssysteme Ihres Fahrzeugs
46
3
C040501AFD

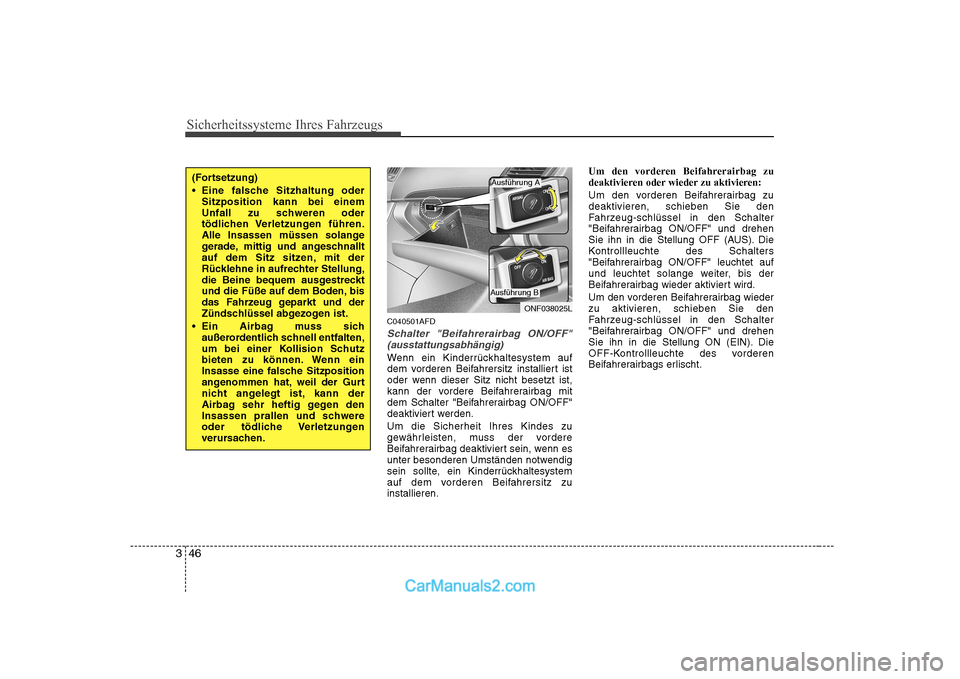

Schalter "Beifahrerairbag ON/OFF"
(ausstattungsabhängig)
Wenn ein Kinderrückhaltesystem auf
dem vorderen Beifahrersitz installiert ist
oder wenn dieser Sitz nicht besetzt ist,
kann der vordere Beifahrerairbag mit
dem Schalter "Beifahrerairbag ON/OFF"
deaktiviert werden. Um die Sicherheit Ihres Kindes zu
gewährleisten, muss der vordere
Beifahrerairbag deaktiviert sein, wenn es
unter besonderen Umständen notwendig
sein sollte, ein Kinderrückhaltesystem
auf dem vorderen Beifahrersitz zuinstallieren. Um den vorderen Beifahrerairbag zu
deaktivieren oder wieder zu aktivieren:
Um den vorderen Beifahrerairbag zu deaktivieren, schieben Sie den
Fahrzeug-schlüssel in den Schalter
"Beifahrerairbag ON/OFF" und drehen
Sie ihn in die Stellung OFF (AUS). Die
Kontrollleuchte des Schalters
"Beifahrerairbag ON/OFF" leuchtet auf
und leuchtet solange weiter, bis der
Beifahrerairbag wieder aktiviert wird.
Um den vorderen Beifahrerairbag wieder zu aktivieren, schieben Sie den
Fahrzeug-schlüssel in den Schalter
"Beifahrerairbag ON/OFF" und drehen
Sie ihn in die Stellung ON (EIN). Die
OFF-Kontrollleuchte des vorderen
Beifahrerairbags erlischt.
(Fortsetzung)
Eine falsche Sitzhaltung oder
Sitzposition kann bei einem
Unfall zu schweren oder
tödlichen Verletzungen führen.
Alle Insassen müssen solange
gerade, mittig und angeschnallt
auf dem Sitz sitzen, mit der
Rücklehne in aufrechter Stellung,
die Beine bequem ausgestreckt
und die Füße auf dem Boden, bis
das Fahrzeug geparkt und der
Zündschlüssel abgezogen ist.
Ein Airbag muss sich außerordentlich schnell entfalten,
um bei einer Kollision Schutz
bieten zu können. Wenn ein
Insasse eine falsche Sitzposition
angenommen hat, weil der Gurt
nicht angelegt ist, kann der
Airbag sehr heftig gegen den
Insassen prallen und schwere
oder tödliche Verletzungen
verursachen.
ONF038025L
Ausführung A
Ausführung B

347
Sicherheitssysteme Ihres Fahrzeugs

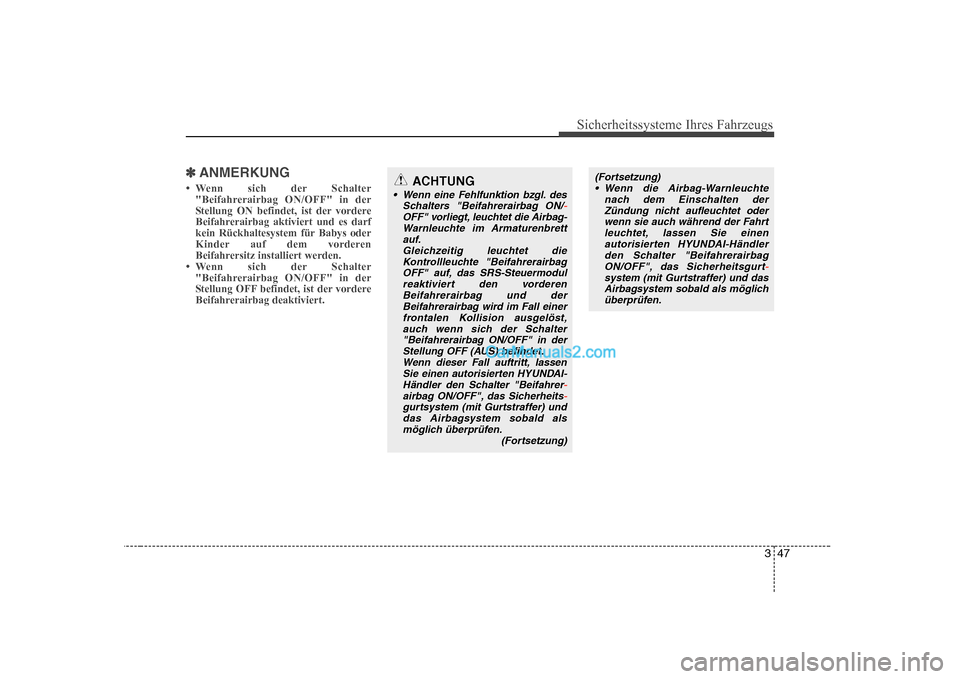

✽✽ANMERKUNG
