2008 Hyundai Sonata Betriebsanleitung (in German)

711
Wartung

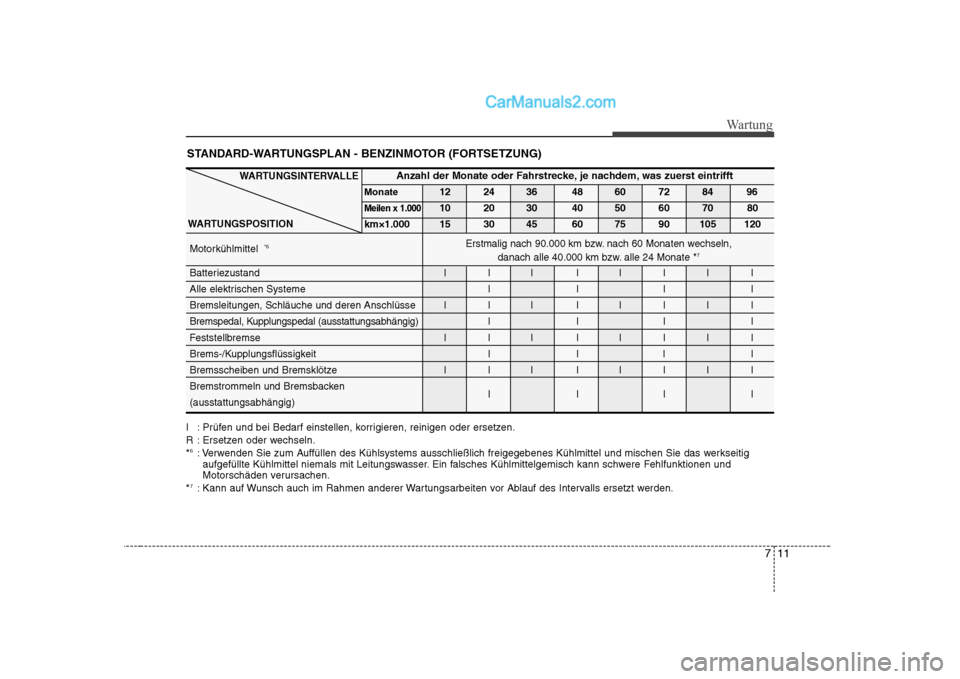

STANDARD-WARTUNGSPLAN - BENZINMOTOR (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.*6
: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich freigegebenes Kühlmittel und mischen Sie das werkseitig
aufgefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und
Motorschäden verursachen.
* 7
: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
WARTUNGSINTERVALLE
WARTUNGSPOSITIONAnzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Motorkühlmittel *6
Batteriezustand I I I I I I I I
Alle elektrischen Systeme I I I I
Bremsleitungen, Schläuche und deren Anschlüsse I I I I I I I I
Bremspedal, Kupplungspedal (ausstattungsabhängig) I I I I
Feststellbremse I I I I I I I I
Brems-/Kupplungsflüssigkeit
IIII
Bremsscheiben und Bremsklötze I I I I I I I I
Bremstrommeln und Bremsbacken IIII
(ausstattungsabhängig)
Erstmalig nach 90.000 km bzw. nach 60 Monaten wechseln,
danach alle 40.000 km bzw. alle 24 Monate *7

Wartung
12
7

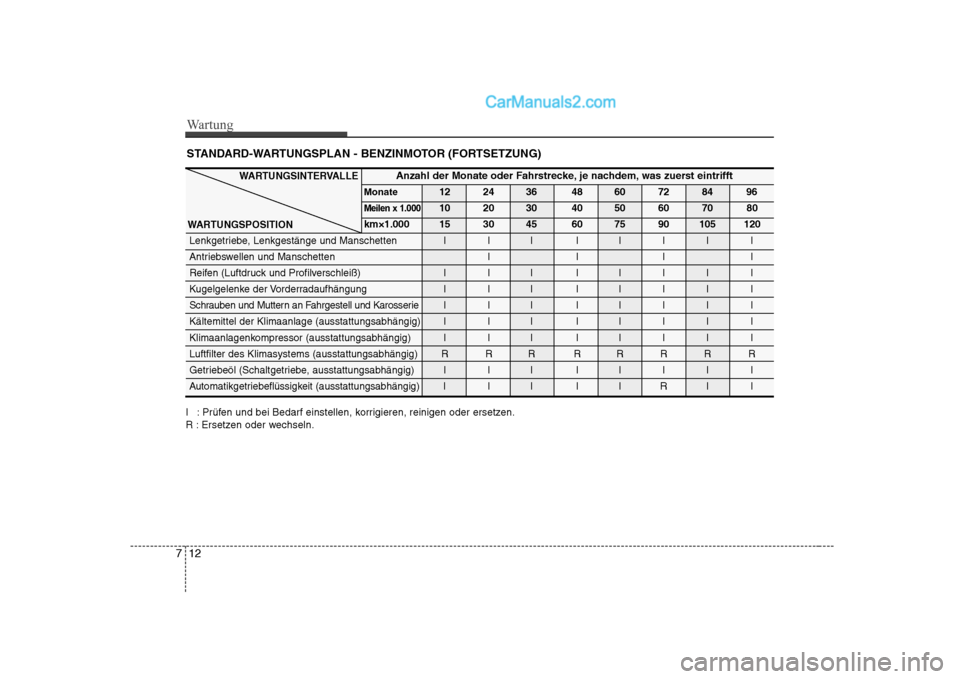

STANDARD-WARTUNGSPLAN - BENZINMOTOR (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Lenkgetriebe, Lenkgestänge und Manschetten I I I I I I I I
Antriebswellen und Manschetten I I I I
Reifen (Luftdruck und Profilverschleiß) I I I I I I I I
Kugelgelenke der Vorderradaufhängung I I I I I I I I
Schrauben und Muttern an Fahrgestell und Karosserie I I I I I I I I
Kältemittel der Klimaanlage (ausstattungsabhängig) I I I I I I I I
Klimaanlagenkompressor (ausstattungsabhängig) I I I I I I I I
Luftfilter des Klimasystems (ausstattungsabhängig) R R R R R R R R
Getriebeöl (Schaltgetriebe, ausstattungsabhängig) I I I I I I I I
Automatikgetriebeflüssigkeit (ausstattungsabhängig)
III IIRI I
WARTUNGSINTERVALLE
WARTUNGSPOSITION

713
Wartung

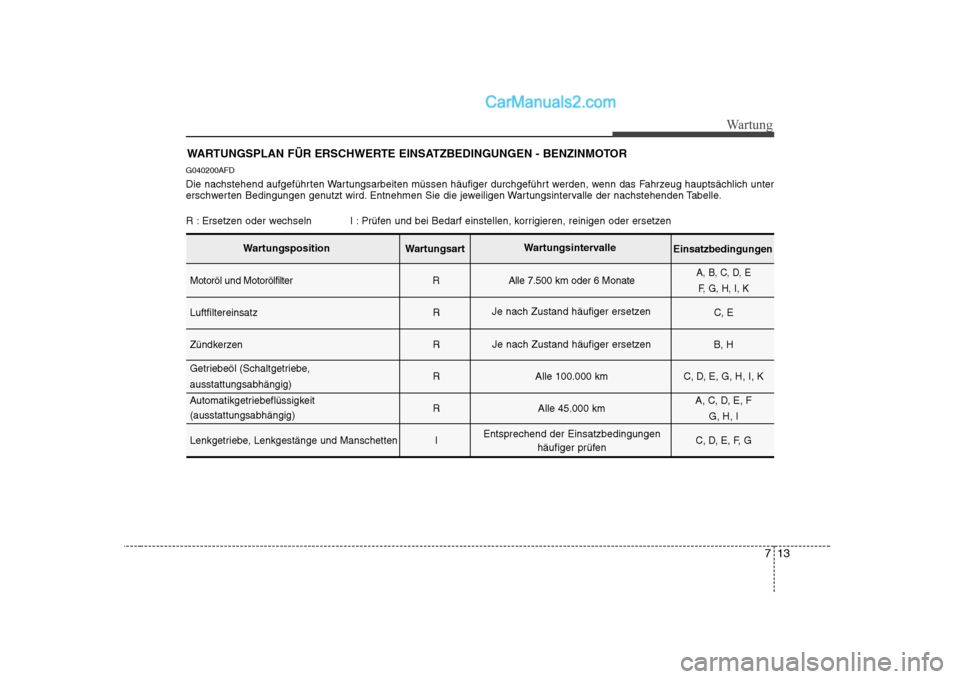

WARTUNGSPLAN FÜR ERSCHWERTE EINSATZBEDINGUNGEN - BENZINMOTOR
G040200AFD
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug hauptsächlich unter
erschwerten Bedingungen genutzt wird. Entnehmen Sie die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R : Ersetzen oder wechseln I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
Motoröl und Motorölfilter R Alle 7.500 km oder 6 MonateA, B, C, D, E
F, G, H, I, K
Luftfiltereinsatz R C, E
Zündkerzen R B, H
Getriebeöl (Schaltgetriebe, R Alle 100.000 km C, D, E, G, H, I, K
ausstattungsabhängig)
Automatikgetriebeflüssigkeit R Alle 45.000 km A, C, D, E, F
(ausstattungsabhängig) G, H, I
Lenkgetriebe, Lenkgestänge und Manschetten I C, D, E, F, G
Wartungsposition
WartungsartWartungsintervalle
Einsatzbedingungen
Je nach Zustand häufiger ersetzen
Entsprechend der Einsatzbedingungen häufiger prüfen
Je nach Zustand häufiger ersetzen

Wartung
14
7

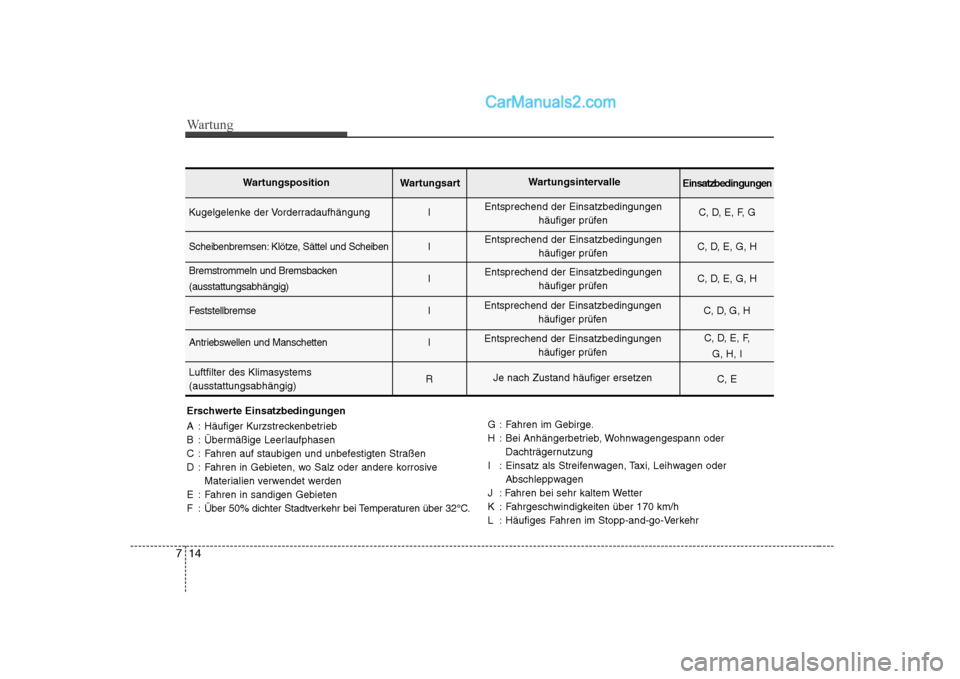

Erschwerte Einsatzbedingungen
A : Häufiger Kurzstreckenbetrieb
B : Übermäßige Leerlaufphasen
C : Fahren auf staubigen und unbefestigten Straßen
D : Fahren in Gebieten, wo Salz oder andere korrosive
Materialien verwendet werden
E : Fahren in sandigen Gebieten
F : Über 50% dichter Stadtverkehr bei Temperaturen über 32°C. G : Fahren im Gebirge.
H : Bei Anhängerbetrieb, Wohnwagengespann oder
Dachträgernutzung
I : Einsatz als Streifenwagen, Taxi, Leihwagen oder Abschleppwagen
J : Fahren bei sehr kaltem Wetter
K : Fahrgeschwindigkeiten über 170 km/h
L : Häufiges Fahren im Stopp-and-go-Verkehr
Kugelgelenke der Vorderradaufhängung I C, D, E, F, G
Scheibenbremsen: Klötze, Sättel und Scheiben I C, D, E, G, H
Bremstrommeln und Bremsbacken I C, D, E, G, H
(ausstattungsabhängig)
Feststellbremse I C, D, G, H
Antriebswellen und Manschetten I C, D, E, F,
G, H, I
Luftfilter des Klimasystems (ausstattungsabhängig) RC
, E
Wartungsposition
WartungsartWartungsintervalle
Einsatzbedingungen
Entsprechend der Einsatzbedingungen häufiger prüfen
Entsprechend der Einsatzbedingungen häufiger prüfen
Entsprechend der Einsatzbedingungen häufiger prüfen
Entsprechend der Einsatzbedingungen häufiger prüfen
Je nach Zustand häufiger ersetzen
Entsprechend der Einsatzbedingungen häufiger prüfen

715
Wartung

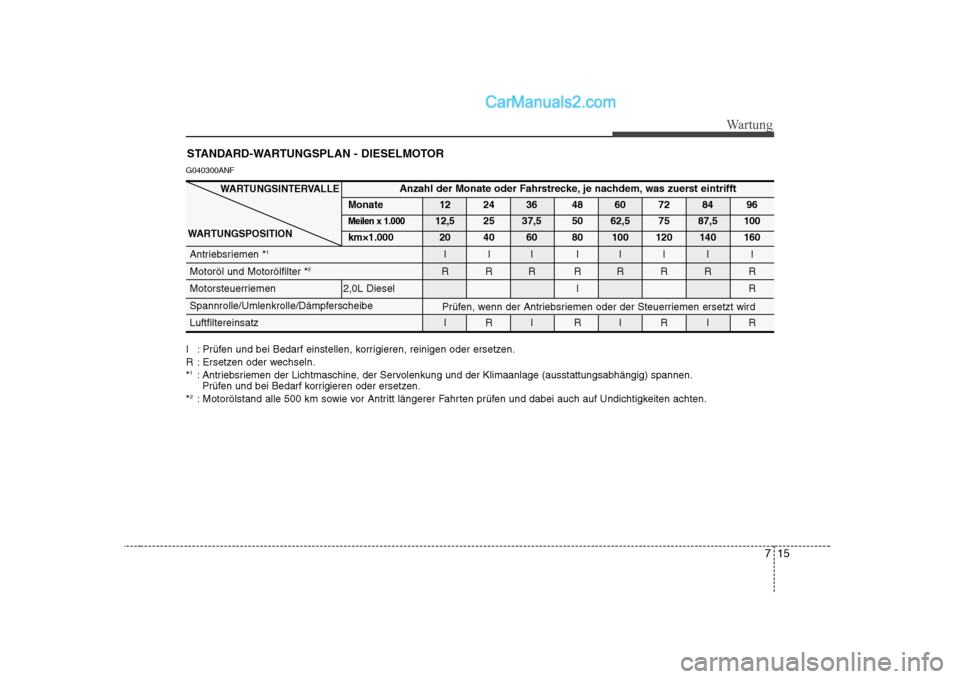

STANDARD-WARTUNGSPLAN - DIESELMOTOR
G040300ANF
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00012,5 25 37,5 50 62,5 75 87,5 100
km×1.000 20 40 60 80 100 120 140 160
Antriebsriemen * 1
III IIIII
Motoröl und Motorölfilter * 2
RRR RRRRR
Motorsteuerriemen 2,0L Diesel IR
Spannrolle/Umlenkrolle/Dämpferscheibe Luftfiltereinsatz I R I R I R I R
Prüfen, wenn der Antriebsriemen oder der Steuerriemen ersetzt wird
WARTUNGSINTERVALLE
WARTUNGSPOSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 1
: Antriebsriemen der Lichtmaschine, der Servolenkung und der Klimaanlage (ausstattungsabhängig) spannen.
Prüfen und bei Bedarf korrigieren oder ersetzen.
* 2
: Motorölstand alle 500 km sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.

Wartung
16
7

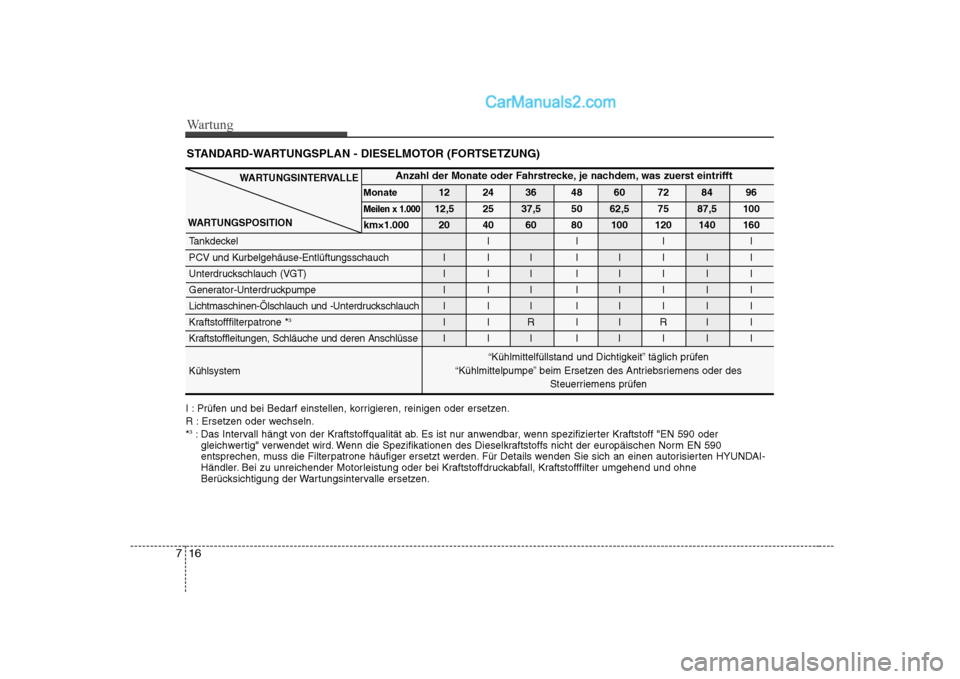

STANDARD-WARTUNGSPLAN - DIESELMOTOR (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 3
: Das Intervall hängt von der Kraftstoffqualität ab. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN 590 oder
gleichwertig" verwendet wird. Wenn die Spezifikationen des Dieselkraftstoffs nicht der europäischen Norm EN 590
entsprechen, muss die Filterpatrone häufiger ersetzt werden. Für Details wenden Sie sich an einen autorisierten HYUNDAI-
Händler. Bei zu unreichender Motorleistung oder bei Kraftstoffdruckabfall, Kraftstofffilter umgehend und ohne
Berücksichtigung der Wartungsintervalle ersetzen.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00012,5 25 37,5 50 62,5 75 87,5 100
km×1.000 20 40 60 80 100 120 140 160
Tankdeckel I I I I
PCV und Kurbelgehäuse-Entlüftungsschauch I I I I I I I I
Unterdruckschlauch (VGT) I I I I I I I I
Generator-Unterdruckpumpe I I I I I I I I
Lichtmaschinen-Ölschlauch und -Unterdruckschlauch I I I I I I I I
Kraftstofffilterpatrone *
3IIRIIRII
Kraftstoffleitungen, Schläuche und deren Anschlüsse I I I I I I I I Kühlsystem
WARTUNGSINTERVALLE
WARTUNGSPOSITION
“Kühlmittelfüllstand und Dichtigkeit” täglich prüfen
“Kühlmittelpumpe” beim Ersetzen des Antriebsriemens oder des
Steuerriemens prüfen

717
Wartung

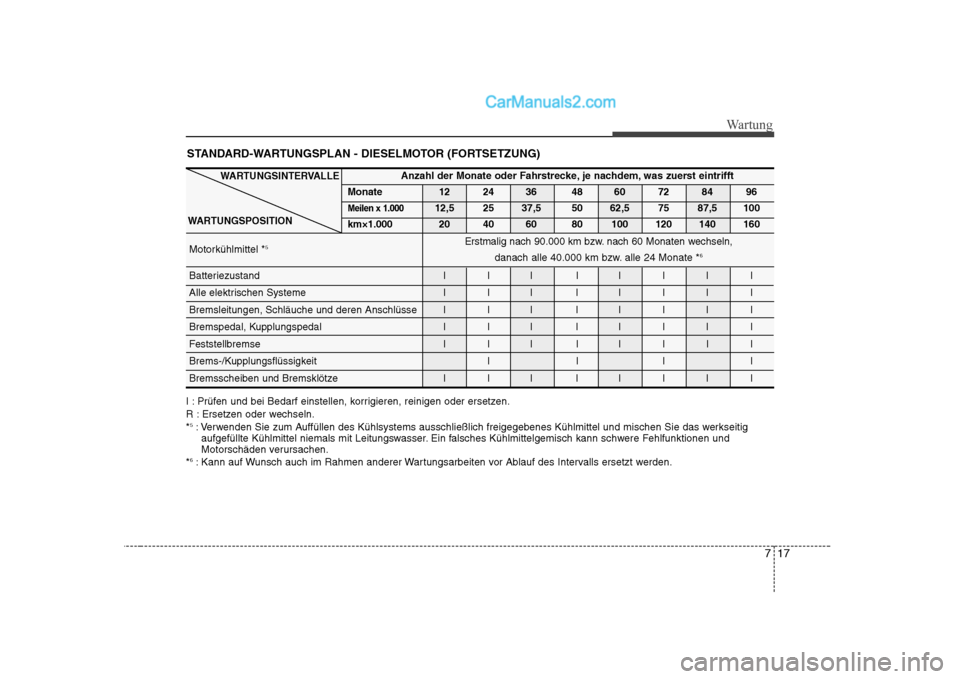

STANDARD-WARTUNGSPLAN - DIESELMOTOR (FORTSETZUNG)
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00012,5 25 37,5 50 62,5 75 87,5 100
km×1.000 20 40 60 80 100 120 140 160
Motorkühlmittel *5
Batteriezustand I I I I I I I I
Alle elektrischen Systeme I I I I I I I I
Bremsleitungen, Schläuche und deren Anschlüsse I I I I I I I I
Bremspedal, Kupplungspedal I I I I I I I I
Feststellbremse I I I I I I I I
Brems-/Kupplungsflüssigkeit I I I I
Bremsscheiben und Bremsklötze I I I I I I I I
WARTUNGSINTERVALLE
WARTUNGSPOSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 5
: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich freigegebenes Kühlmittel und mischen Sie das werkseitig
aufgefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und
Motorschäden verursachen.
* 6
: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden. Erstmalig nach 90.000 km bzw. nach 60 Monaten wechseln,
danach alle 40.000 km bzw. alle 24 Monate * 6

Wartung
18
7

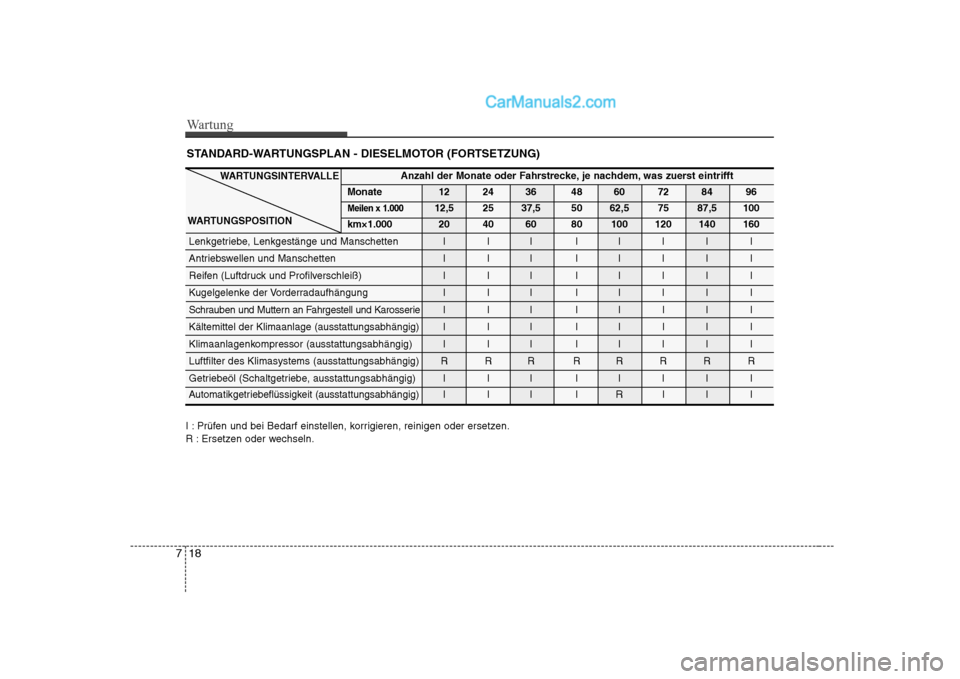

STANDARD-WARTUNGSPLAN - DIESELMOTOR (FORTSETZUNG)
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00012,5 25 37,5 50 62,5 75 87,5 100
km×1.000 20 40 60 80 100 120 140 160
Lenkgetriebe, Lenkgestänge und Manschetten I I I I I I I I
Antriebswellen und Manschetten I I I I I I I I
Reifen (Luftdruck und Profilverschleiß) I I I I I I I I
Kugelgelenke der Vorderradaufhängung I I I I I I I I
Schrauben und Muttern an Fahrgestell und Karosserie I I I I I I I I
Kältemittel der Klimaanlage (ausstattungsabhängig) I I I I I I I I
Klimaanlagenkompressor (ausstattungsabhängig) I I I I I I I I
Luftfilter des Klimasystems (ausstattungsabhängig) R R R R R R R R
Getriebeöl (Schaltgetriebe, ausstattungsabhängig) I I I I I I I I
Automatikgetriebeflüssigkeit (ausstattungsabhängig) III IRI I I
WARTUNGSINTERVALLE
WARTUNGSPOSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
